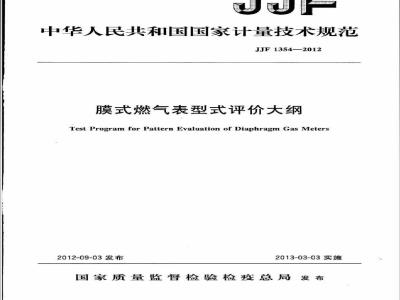

中华人民共和国国家计量技术规范JJF1354—2012
膜式燃气表型式评价大纲
Test Program for Pattern Evaluation of Diaphragm Gas Meters2012-09-03发布
2013-03-03实施
国家质量监督检验检疫总局发布JJF1354—2012
膜式燃气表型式评价大纲
Test Program for Pattern Evaluationof Diaphragm Gas Meters
JJF1354—2012
代替JJG577-2005
附录A型式评价大纲
归口单位：全国流量容量计量技术委员会主要起草单位：北京市计量检测科学研究院重庆市计量质量检测研究院
浙江省计量科学研究院
参加起草单位：重庆前卫克罗姆表业有限责任公司杭州先锋电子技术股份有限公司浙江金卡高科技股份有限公司
本规范委托全国流量容量计量技术委员会负责解释本规范主要起草人：
JJF1354—2012
杨有涛（北京市计量检测科学研究院）廖新（重庆市计量质量检测研究院）金岚（浙江省计量科学研究院）参加起草人：
何艺超（北京市计量检测科学研究院）陈海林（重庆前卫克罗姆表业有限责任公司）谢骏（杭州先锋电子技术股份有限公司）郭刚（浙江金卡高科技股份有限公司）引言
范围-
引用文件
3术语·
4概述
4.1原理和用途
4.2结构
5法制管理要求
5.1计量单位.
标志和标识·
5.3外部结构要求
6计量要求bzxZ.net
6.1准确度等级和最大允许误差
误差曲线
压力损失·
最小分度值
流量范围
通用技术要求
外观与标记。
功能性要求
环境适应性
耐用性·
远程控制·
机电转换：
防爆性能·
过载流量·
耐久性··
型式评价项目一览表
试验项目的试验方法和条件
9.1试验条件
9.2计量性能·
压力损失·
密封性
防逆功能
JJF1354—2012
（1）
（2）
（2）
（3）
（3）
(4）)
（5）
（5）
（6）
（6）
（8）
（8）
9.6控制功能·
9.7提示功能·
9.8抗干扰性防护功能
温度适应性试验
贮存性能
电磁兼容
耐用性
远程控制
机电转换
防爆性能
过载流量
耐久性
10型式评价结果的判定原则
10.1单项判定原则
综合判定原则
10.3系列产品的判定
附录A型式评价原始记录格式
附录B样机数量和系列产品选择
JJF1354—2012
（23)
(29）
（29）
（29)
(29）
JJF1354—2012
本规范是以国家标准GB/T6968一2011《膜式燃气表》国际法制计量组织（OIML）的国际建议R137-1&2：2012《气体流量计》（GasMeters）为技术依据，结合我国膜式燃气表的行业现状，对JJG577一2005版本附录A“型式评价试验大纲”进行修订的。主要的技术指标与国家标准、国际建议等效。本规范与JJG577一2005版本附录A“型式评价试验大纲”相比，主要技术变化如下：
取消了计量等级，采用准确度等级的表示方式；修改了计数器技术要求：
修改了燃气表的流量范围参数：修改了试验环境要求：
取消了扭矩对性能影响要求；
取消了标准偏差试验：
以机电转换代替转换误差：
一修改了示值误差试验时最少通气量要求一增加了防逆功能试验；
增加了温度适应性试验：
一-增加了控制阀密封性试验；
增加了过载流量试验。
JJG577一2005附录A的历次版本发布情况为：JJG577一1994《膜式煤气表》附录2“煤气表的全性能试验项目，设备和方法”
JJF1086—2002《膜式煤气表定型鉴定大纲》。I
1范围
JJF1354—2012
膜式燃气表型式评价大纲
本规范适用于膜式燃气表（以下简称为燃气表）的型式评价。2引用文件
本规范引用了下列文件：
JJG577膜式燃气表
JJF1001—2011通用计量术语及定义JJF1004流量计量名词术语及定义GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验
GB/T6968—2011膜式燃气表
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验OIMLR137-1&2：2012气体流量计（GasMeters）OIMLDil：2o04电子测量仪器通用要求（Generalrequirementsfor electronicmeasuringinstrument)
EN1359:1998+Al:2006膜式燃气表（DiaphragmGasMeters）上述文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语
3.1最大流量qmaxmaximumflow-rate9max燃气表符合计量性能要求的上限流量。3.2最小流量qmmminimumflow-rateQmm燃气表符合计量性能要求的下限流量。3.3分界流量qttransitional flow-rateq介于最大流量和最小流量之间，把燃气表流量范围分为“高区”和“低区”的流量。燃气表在高区和低区各有相应的最大允许误差。9为0.1Qm*。1
3.4流量范围flow-raterange
JJF1354—2012
能符合燃气表计量性能要求的最大流量和最小流量所限定的范围。3.5过载流量qroverloadflow-rateqr燃气表在短时间内超流量范围工作而不致于损坏的最高流量。q.为1.2qmx。3.6最大工作压力Pmax maximumoperatingpressure燃气表工作压力的上限值。
3.7压力损失AppressurelossAp
在最大流量的条件下，燃气表进气口与出气口之间的平均压力降。3.8累积流量QintegratingvalueQ燃气表在一段时间内指示装置所累积的体积流量。3.9回转体积VecyclicvolumeV
燃气表计量室完成一个工作循环所排出的气体体积。3.10带附加装置的燃气表gasmetersequippedwithancillarydevices装备了附加装置以实现预定功能的燃气表。附加装置一般包括读取基表的数据、流量信号转换和控制单元等。
注：带附加装置燃气表所用的机械表一般称为基表。3.11误差曲线errorcurve
平均示值误差与对应的实际流量的曲线图，3.12初始示值误差initialerrors燃气表在进行其他试验之前的示值误差。3.13耐久性试验endurancetest
燃气表在特定寿命试验后能否保持其计量性能的试验。3.14 温度适应性temperature adaptability燃气表在工作温度范围内能保持的计量性能。4概述
4.1原理和用途
4.1.1原理
燃气表属于容积式气体流量计，它采用柔性膜片计量室方式来测量气体体积流量，在压力差的作用下，燃气经分配阀交替进入计量室，充满后排向出气口，同时推动计量室内的柔性膜片作往复式运动，通过转换机构将这一充气、排气的循环过程转换成相应的气体体积流量，再通过传动机构传递到计数器，完成燃气累积计量功能。4.1.2用途
燃气表主要用于计量燃气的累积体积流量，大量应用在民用及工商业的燃气计量场合。
4.2结构
4.2.1基表
基表主要由外壳、膜片计量室、分配阀、连杆机构、防止逆转装置、传动机构和计数器等部件组成。
4.2.2防止逆转装置
JJF1354—2012
燃气表应装有防止逆转的装置，当气体流人方向与规定流向相反时，燃气表应能停止计量或者不能逆向计数。燃气表应能承受意外反向流而不致造成正向流计量性能发生改变。
4.2.3附加装置
附加装置是在基表上附加的可以实现相应功能的装置。允许在基表上装有预付费装置、脉冲发生器、工商业表二次装置等实现某些功能的附加装置，但是不能影响燃气表的计量性能。
5法制管理要求
5.1计量单位
体积单位：立方米，符号m，升，符号L立方分米，符号dm。流量单位：立方米每小时，符号m/h压力单位：帕［斯卡]，符号Pa：千帕，符号kPa温度单位：摄氏度，符号℃。
5.2标志和标识
燃气表的铭牌明显部位应标注计量法制标志和计量器具标识，标志和标识必须清晰可辨、牢固可靠。
5.2.1计量法制标志的内容
a）制造计量器具许可证的标志和编号：b）计量器具型式批准标志和编号（本项不是强制性规定）。注：新产品申请单位应在样机机壳或铭牌设计上留出相应内容的位置。5.2.2计量器具标识的内容
燃气表铭牌和标记应包括：
a）制造商名称（商标）；
b）产品名称：
c）型号规格：
d)准确度等级：
e）出厂编号：
流量范围：
g）最大工作压力；
h）回转体积；
i)制造年月：
）适用环境温度范围（如果是一10℃～40℃可不标注）k）表体上应有清晰、永久性的标明气体流向的箭头或文字。其他有关技术指标（如适用），如机电信号转换值（仅对附加装置带机电信号转换的燃气表）。
5.2.3防爆标志
JF1354—2012
带附加装置的防爆型燃气表应有防爆等级和防爆合格证编号。5.3外部结构要求
燃气表应具有防护装置及不经破坏不能打开的封印。凡能影响计量准确度的任何人为机械干扰，都将在燃气表或试验保护标记或封印标记上产生永久性的有形损坏痕迹。6计量要求
燃气表的计量性能指标包括：示值误差，误差曲线和压力损失等。6.1准确度等级和最大允许误差
燃气表的准确度等级为1.5级，其示值误差应符合表1的规定。表1最大充许误差
流量9
6.2误差曲线
燃气表的误差曲线应符合表2的规定。最大允许误差（MPE）
耐久性试验后
表2误差曲线
流量g
最大值和最小值之差
误差曲线
耐久性试验后
最大值和最小值之差
与初始试验的
示值误差偏离量
6.2.1在9≤g≤9流量范围内，当各流量点的示值误差值的符号全部为同号时，初始示值误差值绝对值不允许超过1%6.2.2在9≤g≤g流量范围内，每一个流量点示值误差最大值与最小值之差的绝对值应不大于0.6%。
6.2.3耐久性试验前，在9≤g≤9mx流量范围内，作为流量函数的误差曲线最小值与最大值之差应不超过2%。
6.2.4耐久性试验后，误差曲线的变化应符合下列要求：a）在g≤g≤9m流量范围内，示值误差曲线的最大值和最小值之差应不超过3%b）在q≤g≤qm流量范围内，各流量点的示值误差值与初始试验各相应点的示值误差值偏离不超过2%。
6.3压力损失
燃气表的压力损失应符合表3的规定。4
最大流量qm
qm≤10
16gm65
Qm>100
6.4最小分度值
不带控制阀
JJF1354—2012
表3压力损失
压力损失最大允许值
带控制阀
耐久性试验后
不带控制阀
带控制阀
燃气表的最小分度值和末位数码所表明的最大体积值应符合表4的规定。表4最小分度值上限
最大流量9mx
16≤9m≤100
qm-160
6.5流量范围
最小分度值上限值
燃气表的流量范围值应符合表5的规定。表5流量范围
最大流量qx
最小流量9mm
末位数码代表的最大体积值
分界流量9
过载流量9
注：最小流量值可以比表中所列的最小流量上限值小，但是该值应是表中的某个值，或者是某个值的十进位约数值
7通用技术要求
7.1外观与标记
7.1.1外观
JJF1354—2012
燃气表外壳涂层应均勾，不得有气泡、脱落，划痕等现象。计数器及标记应清晰易读，机械封印应完好可靠。燃气表运行应该平稳，不允许有异常的噪声及明显的间歇性停顿现象。
带附加装置显示部分的数字应醒目，整齐，表示功能的文字符号和标志应完整、清断、端正。
7.1.2铭牌和标记
铭牌和标记应满足5.2的要求。
7.1.3指示装置
7.1.3.1机械计数器
机械计数器应满足燃气表累积流量在最大流量下工作6000h而不回零的要求。7.1.3.2电子显示器
电子显示器数字显示应清晰，无缺段、缺码等现象，并能提供可靠、清晰、明确的被测体积读数。显示数字的防护材料应有良好的透明度，没有使显示畸变等妨碍读数的缺陷。
7.2功能性要求
7.2.1密封性
7.2.1.1燃气表密封性
燃气表应能承受1.5倍最大工作压力，持续时间不少于3min，不得漏气。7.2.1.2控制阀密封性
控制阀处于关闭状态，正向加压（4.5~5）kPa，控制阀泄漏量应不大于0.55dm/h7.2.2防逆功能
7.2.2.1防止逆转功能
燃气表应安装防止逆转的装置，当气体流人方向与规定流向相反时，燃气表应能停止计量或者不能逆向计数。所记录的逆向通气量不应大于50倍回转体积。7.2.2.2防气流逆向流动功能
燃气表可安装防气流逆向流动装置。装有防气流逆向流动装置的燃气表在遭遇燃气逆向流动时，流经燃气表的逆向流量不应大于0.0259m*。7.2.3控制功能
7.2.3.1预付费及用气控制
当燃气表剩余气量降至设定值时，燃气表应能自动关闭控制阀。再次输人气量后，燃气表应能打开控制阀。
7.2.3.2电源欠压保护
燃气表的电源电压降至产品设计欠压值时，应能在设定的时间内关闭控制阀。7.2.3.3断电保护
