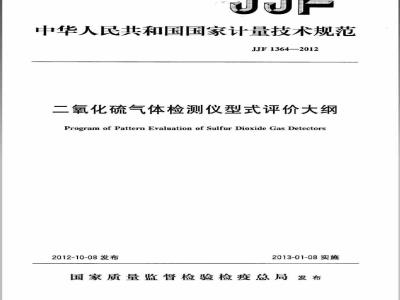

中华人民共和国国家计量技术规范JJF1364—2012
二氧化硫气体检测仪型式评价大纲Program of Pattern Evaluation of Sulfur Dioxide Gas Detectors2012-10-08发布
2013-01-08实施
国家质量监督检验检疫总局发布JJF1364—2012
二氧化硫气体检测仪
型式评价大纲
Programof Pattern Evaluation ofSulfur Dioxide Gas Detectors归口单位：全国环境化学计量技术委员会起草单位：中国测试技术研究院上海市计量测试技术研究院
中国广州分析测试中心
本规范委托全国环境化学计量技术委员会负责解释JJF1364—2012
本规范起草人：
蔡建华
JJF1364-2012
（中国测试技术研究院）
（上海市计量测试技术研究院）（中国广州分析测试中心）
范围-
2引用文件
JJF1364—2012
4申请单位应提交的技术资料和试验样机4.1技术资料
4.2试验样机·
5法制管理要求·
5.1计量单位要求
5.2准确度（最大充许误差）要求5.3计量法制标志和计量器具标识的要求5.4安装标志要求
5.5其他要求，
6计量要求
示值误差
重复性·
报警设置误差：
响应时间
6.5漂移
7通用技术要求
7.1外观·
功能·
长期稳定性
电源电压适应性：
安全环境要求
气候环境要求
机械环境要求
7.8电磁兼容要求
型式评价项目一览表
试验项目的试验方法和条件
9.1计量要求·
9.2通用技术要求
10型式评价结果的判定
11型式评价原始记录格式
附录A二氧化硫气体检测仪型式评价原始记录格式.
（3）
（3）
（5）
JJF13642012
本型式评价大纲依据JJF1016（计量器具型式评价大纲编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》以及JJF1001《通用计量术语及定义》编写。本型式评价大纲的技术指标参考了JJG551一2003《二氧化硫气体检测仪》GB12358—2006《作业场所环境气体检测报警仪通用技术要求》，GB/T11606—2007《分析仪器环境试验方法》等技术法规。本型式评价大纲为首次发布。
1范围
JJF1364—2012
二氧化硫气体检测仪型式评价大纲本型式评价大纲适用于二氧化硫气体检测仪（包括二氧化硫气体检测报警仪和二氧化硫气体分析仪）（以下简称仪器）的型式评价。2引用文件
JG551-—2003二氧化硫气体检测仪GB/T11606一2007分析仪器环境试验方法GB12358—2006作业场所环境气体检测报警仪通用技术要求GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4-一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。3概述
仪器的检测原理主要有电化学式、热导式、光学式等。仪器主要由传感器、放大电路和显示器组成。按工作状态可分为非连续性测量仪器和连续性测量仪器。按采样方式可分为扩散式和吸人式。按使用方式可分为便携式和固定式。4申请单位应提交的技术资料和试验样机4.1技术资料
a）样机照片：
b）产品标准（含检验方法）；
e）总装图、电路图和主要零部件图：d）使用说明书；
e）制造单位或技术机构所做的试验报告：f）凡产品注明具有防爆功能的应提供防爆合格证。4.2试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机，固定安装式检测1
JJF1364—2012
报警仪应提供六台样机，其中任意三台用于长期稳定性试验。按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品：每种规格提供试验样机的数量，按电请单一产品的原则执行：按以上原则，样机数量太多的，可适当减少样机数量。5法制管理要求
5.1计量单位要求
仪器应采用法定计量单位。
5.2准确度（最大允许误差）要求仪器的最大允许误差应符合JJG5512003的规定。5.3计量法制标志和计量器具标识的要求仪器的铭牌或面板、表头等明显部位应标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠。5.3.1计量法制标志一般包括以下内容一制造计量器具许可证标志和编号（试验样机应留有相应位置，只对国产仪器）：一计量器具型式批准标志和编号（试验样机可留有相应位置，本项为非强制性规定）
5.3.2计量器具标识一般包括以下内容一仪器的名称、规格（型号）、生产厂名、制造日期、出厂编号：仪器的主要技术指标：
一具有防爆功能的仪器，应有防爆标志及编号。5.4安装标志要求
对安装不当会影响准确度等性能的仪器，应该有安装说明的标志，5.5其他要求
必须符合其他有关法制管理要求。6计量要求
6.1示值误差
示值误差不超过士5%FS。
6.2重复性
重复性不大于2%。
6.3报警设置误差
报警设置误差不超过最大示值误差的1/2。6.4响应时间
扩散式仪器响应时间不超过60s，泵吸式仪器响应时间不超过30s。6.5漂移
零点漂移和示值漂移均不超过示值误差。2
7通用技术要求
7.1外观
JJF1364—2012
7.1.1仪器表面应光洁平整，漆色镀层均勾无剥落锈蚀现象。7.1.2所有铭牌及标志应清楚、持久，各紧固件牢固可靠。7.1.3通电检查时，仪器应能正常工作。仪器的显示应清晰完整。各调节旋钮应能正常调节。
7.2功能
报警仪器应有声、光或报警电信号输出功能。使用电池供电的仪器，当欠压显示时，应能发出与报警信号有明显区别的声或光指示信号。
7.3长期稳定性
固定安装的检测报警仪，应能连续运行28d。试验期间，仪器应能正常工作。试验后，其示值误差应符合6.1的要求。7.4电源电压适应性
7.4.1对于交流供电的仪器，当供电电压为额定值的土15%时，其示值误差应符合6.1的要求。
7.4.2对于直流供电的仪器，当供电电压为最低工作电压或最高工作电压时，其示值误差应符合6.1的要求。
7.4.3对于使用电池供电的便携式检测报警仪，电池的工作时间应不少于8h。在欠压显示时，能再连续工作15min，单次工作方式再操作10次，其示值误差应符合6.1的要求。
7.4.4对于使用电池供电的固定式检测报警仪，电池的工作时间应不少于30d。在欠压显示时再工作24h，其示值误差应符合6.1的要求。7.5安全环境要求
7.5.1绝缘电阻
使用交流供电的仪器，绝缘电阻应不小于40MQ。经受潮预处理的仪器，绝缘电阻应不小于2MQ
7.5.2绝缘强度
使用交流供电的仪器，应能承受正弦交流电压1.5kV、50Hz，判定电流10mA，历时1min的绝缘强度试验。试验期间仪器不应出现击穿或飞弧现象。7.6气候环境要求
7.6.1高温试验
检测报警仪试验温度：55C。
分析仪试验温度按使用环境条件分为3组，见表1。具体试验温度组别按照企业标准的规定进行选择。
试验温度
JJF13642012
表1高温试验
注：1.A组通常指具有一般保温供暖及通风的室内环境。本组适用于实验室仪器。2.B组通带指无保温供暖及通风的室内环境。本组适用于工业过程仪器。3.C组通常指有选蔽或无遮蔽的室外环境。本组适用于室外使用仪器。持续时间：2h。
试验期间，仪器应能正常工作。试验持续时间到达后，仪器应无破坏涂覆和腐蚀现象，A组、B组仪器示值误差应不超过土5%FS，C组仪器及检测报警仪示值误差应不超过士10%FS。
7.6.2低温试验
检测报警仪试验温度：-10℃。
分析仪试验温度按使用环境条件分为3组，见表2。具体试验温度组别按照企业标谁的规定进行选择。
表2低温试验
试验温度
持续时间：2h。
-10℃
试验期间，仪器应能正常工作。试验持续时间到达后，仪器应无破坏涂覆和腐蚀现象，A组、B组仪器示值误差应不超过土5%FS，C组仪器及检测报警仪示值误差应不超过士10%FS
7.6.3恒定湿热试验
试验温度：40℃；
相对湿度：93%RH
持续时间：2h。
试验期间，仪器应能正常工作。试验持续时间到达后，仪器应无破坏涂覆和腐蚀现象，其示值误差应不超过土10%FS。7.6.4高温贮存试验
试验温度：55℃
持续时间：8h。
试验后，仪器应无破坏涂覆和腐蚀现象：其示值误差应符合6.1的要求。7.6.5低温贮存试验
试验温度：-40℃（带液晶显示器的仪器试验温度为一20℃）：4
持续时间：8h
JJF1364—2012
试验后，仪器应无破坏涂覆和腐蚀现象，其示值误差应符合6.1的要求。7.7机械环境要求
7.7.1振动试验
频率范围10Hz～150Hz，加速度5m/s，扫频速率1oct/min，轴线数为3，每个轴线上扫频次数为10次：试验期间，便携式仪器应能正常工作；试验后，便携式仪器和固定式仪器均不应有机械损伤和紧固部位松动现象：其示值误差应符合6.1的要求。7.7.2跌落试验
跌落高度符合下列要求：
a）质量小于1kg的仪器，跌落高度为250mm；b）质量在1kg~10kg之间的仪器，跌落高度为100mmc）质量在10kg以上的仪器，跌落高度为50mm。跌落次数1次。
试验后，仪器不应有机械损伤和紧固部位松动现象：其示值误差应符合6.1的要求。
7.8电磁兼容要求
7.8.1射频电磁场辐射抗扰度试验场强：10V/m：频率范围：80MHz～1000MHz。试验期间，仪器应能正常工作；试验后，其示值误差应符合6.1的要求。7.8.2静电放电抗扰度试验
放电电压：8kV：放电次数：10次。试验期间，仪器应能正常工作：试验后，其示值误差应符合6.1的要求。
7.8.3电快速瞬变脉冲群抗扰度试验瞬变脉冲电压：AC电源线2kV，其他连接线1kV：极性：正、负：时间：每次1min。试验期间，仪器应能正常工作，试验后，其示值误差应符合6.1的要求。8型式评价项目一览表
仪器的型式评价项目见表3。
表3型式评价项目一览表
型式评价项目
计量单位
准确度（最大允许误差）
标志和标识
安装标志
其他要求
重要性分类
法制管理要求
主要单项
主要单项
主要单项
主要单项
主要单项
型式评价项目
示值误差
重复性
报警设置误差
响应时间
长期稳定性
电源电压适应性
绝缘电阻
绝缘强度
高温试验
低温试验
恒定湿热试验
高温贮存试验
低温贮存试验
振动试验
跌落试验
射频电磁场辐射抗扰度试验
静电放电抗扰度试验
电快速瞬变脉冲群抗扰度试验
9试验项目的试验方法和条件
9.1计量要求
9.1.1示值误差
9.1.1.1试验目的
JJF1364-2012
表3（续）
重要性分类
计量要求
主要单项
主要单项
主要单项
主要单项
主要单项
通用技术要求
非主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项wwW.bzxz.Net
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
检验仪器的示值误差是否符合6.1的要求。9.1.1.2试验条件
限固定式检测报警仪
电池工作时间试验
数据可由厂家提供
限交流供电的仪器
限交流供电的仪器
限交流供电的仪器
环境温度：20℃土5℃；
相对湿度：45%RH～75%RH；
JJF1364—2012
电源电压：220V土22V（交流）或额定值土10%（直流）：电源率：50Hz士0.5Hz:
周围环境应无影响仪器正常检测的干扰气体、振动及电磁干扰。9.1.1.3试验设备
a）气体标准物质：采用浓度约为满量程20%、50%和80%的氮中二氧化硫气体标推物质；气体标准物质浓度的相对扩展不确定度不大于2%，一2b）零点气体：采用纯度为99.999%的高纯氮气：或二氧化硫含量小于1μmol/mol的清洁空气。
c）流量控制器：量程0L/min～1L/min，流量计的准确度级别不低于4级。d）减压阀和气路：使用与标准气体钢瓶配套的减压阀：减压阀、管路材料对被测气体应无吸附及化学反应。
e）对扩散式仪器应有与仪器配套的试验用扩散罩。9.1.1.4试验程序
按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。试验流量的控制与要求：流量控制器由两个气体流量计组成。如图1所示。流量控制器
流量控制器入口
气体标准物质
流量计
旁通流量计
图1仪器试验示意图
被测仪器
按图1所示连接气体标准物质、流量控制器和被测仪器，根据仪器采样方式的不同，使用流量控制器控制气体标准物质的不同流量。检测吸人式仪器时，必须保证流量控制器中的旁通流量计有气体放出。检测扩散式仪器时，应按照仪器使用说明书的要求调节流量。
依次通人浓度分别为满量程20%、50%和80%左右的气体标准物质，待读数稳定后，记录仪器示值。每点测量3次，取3次的算术平均值作为仪器各点的示值。9.1.1.5数据处理
按公式（1）计算仪器各浓度点的示值误差△c.取绝对值最大的△c作为仪器的示值误差。
式中：
×100%
