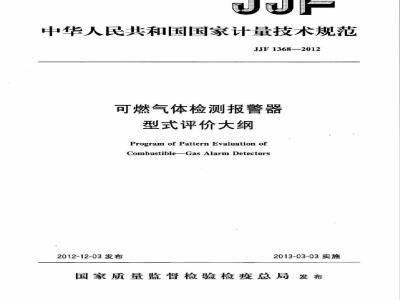

中华人民共和国国家计量技术规范JJF1368—2012
可燃气体检测报警器
型式评价大纲
Program of Pattern Evaluation ofCombustibleGas Alarm Detectors2012-12-03发布
2013-03-03实施
国家质量监督检验检疫总局发布JJF1368—2012
可燃气体检测报警器
型式评价大纲
Program of Pattern Evaluation ofCombustible-Gas Alarm Detectors归口单位：全国环境化学计量技术委员会起草单位：河北省计量科学研究所河北省计量监督检测院
本规范委托全国环境化学计量技术委员会负责解释JJF1368—2012
本规范主要起草人：
JJF1368-2012
冯金森（河北省计量科学研究所）宋增良（河北省计量科学研究所）马立根（河北省计量监督检测院）参加起草人：
郝静坤（河北省计量科学研究所）韩江振（河北省计量监督检测院）白月霞（河北省计量监督检测院）引言
2引用文献
JJF1368-2012
4申请单位应提交的技术资料和试验样机4.1技术资料
4.2试验样机
5法制管理要求
5.1计量单位要求·
5.2准确度（最大充许误差）要求5.3计量法制标志和计量器具标识的要求5.4安装标志要求
5.5其他要求
6计量要求
通用技术要求
7.1外观··
7.2报警功能及报警动作值
长期稳定性（仅适用于固定安装的仪器）电源电压适应性
7.5安全环境要求
7.6气候环境要求·
机械环境要求
7.8电磁兼容要求
型式评价项目一览表·
试验项目的试验方法和条件
9.1计量要求
9.2通用技术要求
型式评价结果的判定和处理
型式评价原始记录格式
附录A可燃气体检测报警器型式评价原始记录格式()
（(1)
（2）
（3）
（3）
（3）
（3）
（3）
（3）
（6）
JJF13682012
本型式评价大纲依据JF1015计量器具型式评价和型式批准通用规范》、JJF1016《计量器具型式评价大纲编写导则》以及JJF1001《通用计量术语及定义》的规定，进行制订的。
本型式评价大纲的技术指标参考了JJG693一2011《可燃气体检测报警器》、GB12358—2006《作业场所环境气体检测报警仪通用技术要求》、GB15322—2003《可燃气体探测器》、GB168082008《可燃气体报警控制器》等技术法规。本型式评价大纲为首次发布。
1范围
JJF1368—2012
可燃气体检测报警器
型式评价大纲
本型式评价大纲适用于非矿井作业环境及民用场所中使用的可燃气体检测报警器（包括可燃气体检测仪，以下简称仪器）的型式评价。2引用文献
JJG693—2011可燃气体检测报器GB12358—2006作业场所环境气体检测报警仪通用技术要求GB15322—2003可燃气体探测器
GB16808一2008可燃气体报警控制器GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.32006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲。然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。3概述
仪器按检测原理主要分为催化燃烧型、热导型、半导体型和红外线吸收型等。按采样方式分为扩散式和吸人式。按使用方式分为便携式和固定式。仪器主要由检测元件、放大电路、报警系统、显示器等组成，用于监测环境中可燃气体的浓度。4申请单位应提交的技术资料和试验样机4.1技术资料
a）样机照片：
b）产品标准（含检验方法）：
c）总装图，主要零部件图和电路图；d）使用说明书：
e）制造单位或技术机构所做的试验报告；防爆合格证。
4.2试验样机
申请单位应提供自己生产的样机。申请单位可以按单一产品提出申请，也可以按系1
JJF1368-2012
列产品提出申请。凡按单一产品申请的，一般情况下应提供三台样机，固定安装式仪器应提供六台样机，其中任意三台用于长期稳定性试验。按系列产品申请的，每个系列产品中抽取三分之一有代表性的规格产品，每种规格提供试验样机的数量，按申请单一产品的原则执行，按以上原则，样机数量太多的，可适当减少样机数量。5法制管理要求
5.1计量单位要求
仪器应采用法定计量单位。
5.2准确度（最大允许误差）要求仪器的最大充许误差应符合JJG693一2011《可燃气体检测报警器》的规定。5.3计量法制标志和计量器具标识的要求应在仪器的铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志，编号和说明必须清晰可辨，牢固可靠。5.3.1计量法制标志一般包括以下内容一制造计量器具许可证标志和编号（试验样机应留有相应位置，只对国产仪器）：一计量器具型式批准标志和编号（试验样机可留有相应位置，本项为非强制性规定）。
5.3.2计量器具标识一般包括以下内容仪器名称、生产厂名、规格（型号）、制造日期、出厂编号：防爆Ex标志及编号。下载标准就来标准下载网
5.4安装标志要求
对安装不当会影响准确度等性能的仪器，应该有安装说明的标志。5.5其他要求
必须符合其他有关法制管理要求。6计量要求
计量要求见表1。
表1计量要求
示值误差
响应时间
重复性
注：“FS”表示仪器的满量程。2
扩散式
吸人式
零点漂移
量程漂移
±5%FS
±2%FS
±3%FS
7通用技术要求
7.1外观
JJF1368—2012
7.1.1外观良好，结构完整，仪器连接正确，各调节旋钮或按键应能正常操作和控制。7.1.2通电检查时，仪器应能正常工作。显示部分应清晰、完整。7.2报警功能及报警动作值
当仪器示值达到报警设定值时，仪器应发出声、光报警。对于有输出控制功能的仪器，当仪器发出报警信号时，应能启动输出控制功能。对于电池供电的仪器，当欠压显示时，应能发出与报警信号有明显区别的声或光指示信号。7.3长期稳定性（仅适用于固定安装的仪器）固定安装的仪器，应能连续运行28d。试验期间，仪器应能正常工作。试验后，其示值误差应符合表1的要求。
7.4电源电压适应性
7.4.1对于交流供电的仪器，当供电电压为额定供电电压的土15%时，其示值误差应符合表1的要求。
7.4.2对于直流供电的仪器，当供电电压为最低工作电压或最高工作电压时，其示值误差应符合表1的要求。
7.4.3对于使用电池供电的便携式仪器，电池的工作时间应不少于8h。在指示电池电压低的情况下，连续工作方式再工作15min，单次工作方式再操作10次，其示值误差应符合表1的要求。
7.4.4对于使用电池供电的固定式仪器，电池的工作时间应不少于30d。在指示电池电压低的情况下再工作24h，其示值误差应符合表1的要求。7.5安全环境要求
7.5.1绝缘电阻（不适用于电池供电的仪器）仪器的绝缘电阻在正常试验条件下应不小于100MQ；湿热试验后，仪器的绝缘电阻应不小于1Ma。
7.5.2绝缘强度（不适用于电池供电的仪器）仪器应耐受频率为50Hz，有效值电压为1.5kV（仪器额定电压超过50V时）或有效值电压为500V（仪器额定电压不超过50V时）的正弦交流电压，历时1min的绝缘强度试验，试验期间仪器不应发生放电或击穿现象，试验后仪器功能应正常。7.6气候环境要求
7.6.1高温试验
仪器处于正常监视状态，试验温度为55℃（室外使用的仪器试验温度为70℃），持续时间为2h。对于控制器与探测器分离的仪器，控制器不放人试验箱，仅将探测器放人试验箱。试验期间，仪器应能正常工作。试验持续时间到达后，其示值误差不超过土10%FS。试验后，仪器应无破坏涂覆和腐蚀现象。7.6.2低温试验
仪器处于正常监视状态，试验温度为一10℃（室外使用的仪器试验温度为3
JJF1368—2012
一40C），持续时间为2h。对于控制器与探测器分离的仪器，则控制器试验温度为0℃、探测器试验温度为一10℃（室外使用的探测器试验温度为一40℃），持续时间为2h。试验期间，仪器应能正常工作。试验持续时间到达后，其示值误差不超过士10%FS。试验后，仪器应无破坏涂覆和腐蚀现象。7.6.3恒定湿热试验
仪器处于正常监视状态，试验温度为40℃，相对湿度为93%，持续时间为2h试验期间，仪器应能正常工作。试验持续时间到达后，其示值误差不超过土10%FS。试验后，仪器应无破坏涂覆和腐蚀现象。7.7机械环境要求
7.7.1振动试验
频率范围10Hz150Hz，加速度为5m/s，扫频速率1oct/min，轴线数为3，每个轴线上扫频次数为10次：试验期间，仪器应能正常工作，试验后，仪器不应有机械损伤和紧固部位松动现象，其示值误差应符合表1的要求。注：oct是借频程的特号。
7.7.2跌落试验
根据仪器的总质量按表2规定确定跌落高度。表2跌落高度
质量m/kg
跌落高度h/mm
跌落次数1次。试验后，仪器不应有机械损伤和紧固部位松动现象，其示值误差应符合表1的要求。
7.8电磁兼容要求
7.8.1射频电磁场辐射抗扰度试验场强：10V/m；频率范围：80MHz~1000MHz。试验期间，仪器应能正常工作，试验后，其示值误差应符合表1的要求。7.8.2静电放电抗扰度试验
放电电压：8kV：放电次数：10次。试验期间，仪器应能正常工作：试验后，其示值误差应符合表1的要求。
7.8.3电快速瞬变脉冲群抗扰度试验（限交流供电的仪器）瞬变脉冲电压：AC电源线2kV，其他连接线1kV：极性：正、负：时间：每次1min。试验期间，仪器应能正常工作，试验后，其示值误差应符合表1的要求。8型式评价项目一览表
仪器的型式评价项目见表3。
型式评价项目
计量单位
确度（最大允许误差）
标志和标识
安装标志
其他要求
示值误差
重复性
响应时间
报警功能及报警动作值
长期稳定性
电源电压适应性
绝缘电阻
绝缘强度
高温试验
低温试验
恒定湿热试验
振动试验
跌落试验
射频电磁场辐射
抗扰度试验
静电放电抗扰度试验
电快速瞬变脉冲群
抗扰度试验
JJF1368—2012
表3型式评价项目一览表
便携式仪器
固定式仪器
一、法制管理要求
二、计量要求
三、通用技术要求
注：“△”表示要求检验的项目，“×”表示不要求检验的项目。重要性分类
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
非主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
9试验项目的试验方法和条件
9.1计量要求
9.1.1示值误差
9.1.1.1试验目的
JJF13682012
检验仪器的示值误差在试验条件下是否符合表1的要求。9.1.1.2试验条件
环境温度：20℃±5℃
相对湿度：45%~75%：
电源电压：220V土22V（交流）或额定值士10%（直流）：电源频率：50Hz士0.5Hz
周围环境空气中应无影响检测的干扰气体。9.1.1.3试验设备
a）气体标准物质
采用与仪器所测气体种类相同的气体标准物质，如氧、乙炔、甲烧、异丁烷、丙烷，苯、甲醇、乙醇等。若仪器未注明所测气体种类，可以采用异丁烷或者丙烷气体标准物质。气体标准物质的浓度约为满量程的10%、40%、60%及大于报警设定点浓度的气体标准物质。气体标准物质的相对扩展不确定度不大于2%（=2）。也可采用标准气体稀释装置稀释高浓度的气体标准物质，稀释装置的流量示值误差应不大于士1%，重复性应不大于0.5%。气体标准物质的浓度单位在使用时应换算成与被检仪器的表示单位一致。
b）零点气体
清洁空气或氮气（氮气纯度不低于99.99%）c）流量控制器
流量控制器由流量计和旁通流量计组成，如图1所示，流量范围应不小于500mLmin，流量计的准确度级别不低于4级。流量控制器入口
气体标准物质
d）减压阀和气路
流量控制器
流量计
旁通流量计
流量控制器
被检仪器
使用与标准气体钢瓶配套的减压阀：减压阀、管路材料对被测气体应无吸附及化学反应。
e）对扩散式仪器应有与仪器配套的试验用扩散罩。9.1.1.4试验程序
JJF1368—2012
仪器通电预热稳定后，按照图1所示，连接气路，根据被测仪器的采样方式，使用流量控制器，控制被测仪器所需要的流量。检测扩散式仪器时，流量的大小依据使用说明书要求的流量。检测吸人式仪器时，一定要保证流量控制器的旁通流量计有气体放出。按照上述通气方法，分别通人零点气体和浓度约为满量程60%的气体标准物质，调整仪器的零点和示值。然后分别通人浓度约为满量程10%40%，60%的气体标准物质，记录仪器稳定示值。每点重复测量3次，取其算术平均值为仪器各点示值。对多量程的仪器，根据仪器量程选用相应的气体标准物质。9.1.1.5数据处理
按式（1）计算各点示值误差Ac，取绝对值最大的c为示值误差。×100%
式中：
—3次浓度示值的算术平均值：
Co——气体标准物质的浓度值：R—仪器满量程。
9.1.1.6合格判据
其结果符合表1的要求为合格。
9.1.2重复性
9.1.2.1试验目的
检验仪器的重复性在试验条件下是否符合表1的要求。9.1.2.2试验条件
同9.1.1.2。
9.1.2.3试验设备
同9.1.1.3
9.1.2.4试验程序
仪器预热稳定后，通人浓度约为满量程40%的气体标准物质，记录仪器稳定示值Ct，撤去气体标准物质。在相同条件下重复上述操作6次。9.1.2.5数据处理
按式（2）计算的相对标准偏差为仅器的测量量复性。(c,-a2
式中：
S.单次测量的相对标准偏差；
6次浓度示值的算术平均值；
G——第次的浓度示值。
9.1.2.6合格判据
结果符合表1的要求为合格。
