JJF 1407-2013 WBGT 指数仪温度计校准规范
JJF1407-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

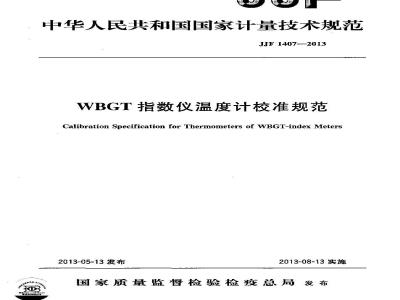

中华人民共和国国家计量技术规范JJF 1407-2013
WBGT指数仪温度计校准规范
Calibration Specification for Thermometers of WBGT-index Meters2013-05-13发布
2013-08-13实施
国家质量监督检验检疫总局发布JJF 1407—2013
WBGT指数仪温度计校准规范
Calibration Specification forThermometers of WBGT-index Meters归口单位：全国温度计量技术委员会主要起草单位：山东省计量科学研究院浙江省计量科学研究院
JJF1407-2013
参加起草单位：新疆维吾尔自治区计量测试研究院北京市计量检测科学研究院
本规范委托全国温度计量技术委员会负责解释本规范主要起草人：
JJF1407—2013
孙淑兰（山东省计量科学研究院）张炯（山东省计量科学研究院）张华文（山东省计量科学研究院）沈才忠（浙江省计量科学研究院）参加起草人：
马晓春(新疆维吾尔白治区计量测试研究院）全立功（新疆维吾尔自治区计量测试研究院）张易袋（北京市计量检测科学研究院）引言
1范围·
引用文件
3术语及定义
3.1WBGT指数
WBGT指数仪温度计
3.3热负荷·
3.4有效区域-
5计量特性.
6校推条件
环境条件
6.2标推器及配套设备
7校准项目和校方法-·
7.1校准项目
7.2校准方法·.*·
8校准结果表达·
9复校时闻间隔·
JJF 1407—2013
附录AWBGT指数仪温度计校准原始记录格式附录B校证书内页格式
附录C测量结果（示值误差）的不确定度评定示例附录D测量结果（示值误差）的不确定度评定示例二()
（3）
（3）
JJF 14072013
本规范依据JJF1071--2010国家计量校准规范编写规则》编制，其中测量不确定度的评定按照JJF1059.1—2012《测量不确定度评与表示》进行。本规范为首饮制定。
1范围
JJF 1407—2013
WBGT指数仪温度计校准规范
本规范适用于WBGT指数仪温度计的校准。WBGT指数仪温度计包括自然湿球温度计、黑球温度计和干球温度计。自然湿球温度计测量范围为：5℃～40℃；黑球温度计测量范围为：20℃~～120℃；干球温度计测量范围为：10C~～60℃。2 引用文件
本规范引用了下列文件：
JJG205—2005机械式温湿度
GB/T4200-~2008高温作业分级
GB/T17244一1998热环境根据WBGT指数（湿球黑球温度）对作业人员热负荷的评价
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适川于本规范。3术语及定义
3. 1 WBGT 指数 WBGT-index
也称为球，黑球温度，是综合评价人体接触作业环境热负荷的一个基本参量，单位为℃。［GB/T4200—2008，3.4]3.2 WBGT 指数仪温度计 thermometer of WBGT-index meterWBGT指数仪中测量自然湿球温度、黑球温度、干球温度的温度计。3.3热负荷heat stress
人体在热环境中作业时的受热程度，以WBGT指数表示，取决于体力劳动的产热量和环境与人体间热交换的特性。［GB/T17244—1998，2.2]3.4有效区域effectivearea
在恒温箱中满足相应温度波动度和均匀度要求的空间，或产品说明书规定的区域。4概述
WBGT指数是表示人体接触环境热负荷的一个基本参量。WBGT指数仪分别测得自然湿球温度、黑球温度、和干球温度三个参数，然后由公式计算得到WBGT指数，WBGT指数仪通常由温度传感器和仪表主机两部分组成，自然湿球温度、黑球温度和干球温度等三个传感器安装在同一支架上，主要有通过测量线缆连接和直接连接两种形式。如图（a）和图1（b）所示。JJF1407—2013
黑球温度传感器干球温度传感器自然湿球温度传感器黑球
三角支架
将温度计感温元件囊业
塑球纱布
测萤线缆
指数仪
（线缆连接型）
(a）缆连接型
【直接连接型】
(b）直接连接型
WBGT措数仪结构示意图
一层初，
纱套下端温盛有蒸幅水的槽内，整体置于被测环境中，由其自然蒸发测得的温度称为自然湿球温度简称湿球温度。黑球是由薄壁铜材制作的中空球体，外表涂黑无光泽，黑球直径为150m或50mm。将温度计感温元件置于黑球中部所测得的温度，称为黑球温度，将温度计的感温元件置于无辐射热影响，又不妨碍温部分空气流通的环境中所测得的空气温度称为干球温度（又称空气温度）。5 计量特性
WBGT指数仪中温度计的示值误差,6校准条件
6.1环境条件
环境温度：15℃～25℃；
环境相对湿度：30%~~80%；
JJF 1407---2013
环境条件还应满足仪器设备正常使用的其他要求。6.2标准器及配套设备
WBGT指数仪中温度计校准时所需标准器及配套设备的技术要求见表1。表1标准器及配套设备
仪器设备名称
铂电阻温度计
电测设备
恒温箱
恒温槽
校准项目和校准方法
7.1校准项目
温度计示值误差。
7.2校方法
7.2.1准备工作
技术要求
分辨力：相当于 0.01 ℃,
引人的不确定度分量应不大于
0. 05 ℃ (=2)
温度范围： 5 ℃ ~60 ℃
温度波动度：±0.1℃/10 min
温度均匀度：0.2℃
有效区域容积：不小于 40 L
温度范围；60℃~120℃
温度波动性：0.2℃/10min
温度均匀性：0.1℃
测量标准
与铂电阻温度
计配套使用
提供温度源
提供温度源
允许使用符合要求
的其他测量标准
亦可用符合要求
的其他温度源，
有效区域内的波
动度和均勾度测
试时间为10分钟，
间隔为1分钟：其
他按JJG205—2005
附录 D进行
可用符合要求的其
他温度源
a）分别将WBGT指数仪中自然湿球温度计传感器上的白色易啵水纱套以及黑球取下。
b）校准温度点不高于干球温度计测量上限时，仪器设备的连接布置可参照图2（a）和图2（b)。线缆连接型WBGT指数仪将三支传感器固定在支架上并放人恒温箱的有效区域，测量线缆从恒温箱操作孔引出接到主机，如图2（a）：直接连接型WBGT指数仪整体放入恒温箱的有效区域：标难器放入恒温箱有效区域，如图2（b)。黑球温度计校准温度点高于于球温度计测量土限的温度点时，应将黑球温度计传感器插入到恒温槽中，并浸没到传感器最大深度。标准铂电阻温度计插人到恒温槽中。仪器设备的连接布置可参照图3。受条件所限，线缆连接型WBGT指数仪也可参照图2（a）在恒温箱中校准。
恒温箱
电测仪表
标准铂电阻温度计
WBGT指数仪
传感器
(a）线缆连接型
JJF 1407—2013
重线缆
恒温箱。
电测仪表
图2WBGT指数仪在恒温箱中的校准电测仪表
标准铂电阻温度计
WBGT指数仪
(b）直线连接型
黑球温度传感器
恒温槽
标准铂电阻温度计
图3WFGT指数仪中黑球温度计示值误差在恒温中的校准d）选择校推点
校摧点的选取一般应包括传感器上限值、下限值在内的不少于4个点。校难点还可参照表2或按用户要求选择。
表 2校准点的选择
传感器名称
自然湿球温度计
黑球温度计
千球温度计
测愈范围
校推点
5, 10, 20, 40
20，40,60,120
10,20,40,60
单位：℃
直接连接型 WBGT指数仪
高于干球温度计测量上限的
校准点应使用恒温增校准
e）将恒温箱或恒温槽接通电源，设定好校准点温度，连接好标准铂电阻温度计与电测仪表并通电预热。
7.2.2校准方法
恒温箱或恒温槽的实际温度偏离校准温度点应在0.5℃以内（以标准器为准），恒温箱或恒温槽温度应稳定20min后方可读数。恒温及读数过程中，不得打开恒温箱内照明光源。
每个校准点应进行两次读数，读数顺序为：标准器→被校温度计→被校温度计→标准器。按式（1）计算示值误差：4
式中：
JJF 1407—2013
At=ta—t.
At被校温度计的示值误差，℃
t——被校温度计示值的平均值，℃；-标准器示值平均值，℃。
8校准绚果表达
校准结果以校准证书的形式给出。校准证书至少应包括以下信息：）标题：“校准证书”；
b）实验室名称和地址；
c）进行校推的地点（如果与实验室的地址不同）：d）证书的唯一性标识（如编号），每页及总页数的标识；e）客户的名称和地址；
D）被校对象的描述和明确标识：(1)
多）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期；
h）如果与校推结果的有效性应用有关时，应对被校样品的抽样程序避行说明，i）校准所依据的技术规范的标识，包括名称及代号；）本次校准所用测量标准的溯源性及有效性说明；k）校准环境的描述；
1）校推结果及其测量不确定度的说明；m）对校推规范的偏离的说明；
n）校准证书签发人的签名、职务或等效标识；0）校准结果仅对被校对象有效的需明：p）未经实验室书面批准，不得部分复制证书的声明。9复校时间间隔
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此送校单位可根据实际使用情况自主决定复校时间间隔。建议一般不超过1年。
附录A
委托单位：
仪器名称：
制造单位：
校准地点：
校推依据：
JJF1407—2013
WBGT指数仪温度计校准原始记录格式委托单位地址：
型号/规格：
校准用主要计量标准器具Www.bzxZ.net
校推数据及结果
校准点
温度平均值
温度平均值
温度平均值
温度平均值
校准证书编号：
校准人员：
型号规格
标准器示值
谁确度或
不确定度
自然湿球温度计示值
核验人员：
出厂编号：
仪器状况：
环境温度：
仪器编号
环境相对湿度：
证书号
黑球温度计示值
校准日期：
有效期至
单位：℃
干球温度计示值
附录B
校推结果
自然湿球温度计的示值误差
校准点
示值误差
不确定度U（
黑球温度计的示直误美
校建点
不确定度
三、干球
的示值议
值误差
校准时环
U（—2)
JJF1407--2013
校准证书内页格式
单位：℃
单位：℃
单位：℃
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
