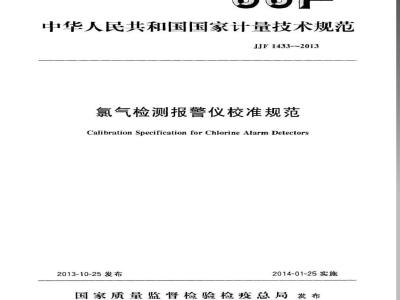

中华人民共和国国家计量技术规范JJF1433-2013
氯气检测报警仪校准规范
Calibration Specification for Chlorine Alarm Detectors2013-10-25发布
2014-01-25实施
国家质量监督检验检疫总局发布中华人民共和国
国家计量技术规范
氯气检测报警仪校准规范
JJF1433--2013
国家质量监督检验检疫总局发布中国质检出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：（010)51780235
总编室：C01064275323
读者服务部：C010）68523946
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×1230免费标准bzxz.net
1/16印张1字数20千字
2014年2月第一版 2014年2月第一次印刷号：155026·J-2870
定价18.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010）68510107
JJF1433—2013
氯气检测报警仪校准规范
CalibrationSpecificationfor
Chlorine Alarm Detectors
归口单位：全国环境化学计量技术委员会主要起草单位：江西省计量测试研究院中国计量科学研究院
河北省计量科学研究所
参加起草单位：济南长青计算机有限公司广州分析测试中心
本规范委托全国环境化学计量技术委员会负责解释JJF1433-2013
本规范主要起草人：
JJF1433-—2013
杨禹哲（江西省计量测试研究院）周泽义（中国计量科学研究院）宋增良（河北省计量科学研究所）参加起草人：
岳宗龙（济南长青计算机有限公司）罗
军（广州分析测试中心）
范围·
引用文件…
4计量特性·
示值误差
重复性·
响应时间·
报警功能
5校准条件·
环境条件
JJF1433—2013
校准用计量器具及配套设备…
6校准项目和校准方法
示值误差
重复性
响应时间
报警功能
漂移·
校准结果表达
8复校时间间隔
附录A氯气检测报警仪校准记录
附录B
证书内页格式
附录C
示值误差的测量结果不确定度评定(I)
（5）
JJF1433—2013
本规范以JJF1071-2010《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范是按照GB123582006《作业场所环境气体检测报警仪通用技术要求》及HG/T230061992有毒气体检测报警仪技术条件及检测方法》中的技术要求和方法，以及GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》中指示报警设备的选用而进行制定的。本规范的示值误差以测量值的相对误差来表示本规范为首次制定
1范围
JJF1433-2013
氯气检测报警仪校准规范
本规范适用于测量范围（0~10）μmol/mol至（0~1000）μmol/mal氯气检测报警仪（以下简称仪器）的校准，其他用于氯气检测的仪器可参照本规范进行校准。2引用文件
GB12358--2006作业场所环境气体检测报警仪通用技术要求GB50493一2009石油化工可燃气体和有毒气体检测报警设计规范HG/T23006-1992有毒气体检测报警仪技术条件及检测方法凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3概述
仪器检测器主要有隔膜电极型、定电位电解型或/和半导体型。采样方式有扩散式和吸人式。主要结构由检测元件，放大电路、报警系统、显示器等组成。4计量特性
4.1示值误差
最大充许误差：士10%。
4.2重复性
重复性不大于3%。
4.3响应时间
扩散式不大于60，吸入式不大于30s。4.4报警功能
具有报警功能的仪器，报警功能应正常。4.5漂移
4.5.1零点漂移：土3%FS。
4.5.2量程漂移：土5%FS。
注：以上指标不是用于合格性判别，仅作参考。5校准条件
5.1环境条件
5.1.1环境温度：（15~35）℃。相对湿度：≤85%。
5.1.3工作环境应无影响仪器正常工作的电磁场及干扰气体，校准现场应保持通风和1
采取安全措施
5.2校准用计量器具及配套设备
5.2.1气体标准物质
JJF1433—2013
氯气气体标准物质，相对扩展不确定度不大于2%（k=2）5.2.2标准气体稀释装置：稀释误差不超过土1%。5.2.3秒表：分度值不大于0.1s。5.2.4流量控制器：流量范围（500~1200）mL/min或按照仪器说明书要求，准确度级别不低于4级。如图1所示。流量计1
标准气源
流量计2
图1流量控制器示意图
被校仪器
5.2.5零点气体：净化处理过的压缩空气或高纯氮气（99.99%）。5.2.6减压阅：配套的减压阀应使用不与氯气发生反应或吸附的材质。5.2.7气体管路：采用不影响氯气浓度的气体管路。6校准项目和校准方法
6.1示值误差
在正常工作条件下，仪器通电预热稳定后，先通人零点气体校准仪器的零点，再通人浓度约为满量程80%的气体标准物质校准仪器，然后分别通人浓度约为满量程20%、40%、60%、80%的气体标准物质，待示值稳定后，读取示值，每种浓度重复测量3次，取算术平均值作为仪器示值，按式（1）计算各浓度点的示值误差△C：AC
-C×100%
C—每种浓度3次示值的算术平均值，μmol/mol；C一气体标准物质浓度值，μmol/mol。6.2重复性
通入浓度约为满量程60%左右的气体标准物质，待示值稳定后，记录仪器示值C，。重复测量6次，重复性以单次测量的相对标准偏差表示。按式（2）计算仪器的重复性.：
式中：
JJF1433—2013
(C-C)2
Cr一一仪器第i次测量的示值，mol/mol；C—仪器示值的算术平均值，μmol/mol。6.3响应时间
先通人零点气体使仪器示值回到零点后，再通人浓度约为满量程60%的气体标准物质，待示值稳定后，读取仪器示值，撤去气体标准物质，待仪器回零后，再通人上述浓度的气体标准物质，同时启动秒表，待仪器显示值到达稳定示值的90%时停止计时，记录秒表读数，重复测量3次，取3次测量结果的算术平均值作为仪器的响应时间。6.4报警功能
通人报警设定值1.5倍的气体标准物质，使仪器出现报警动作，观察仪器声光报警功能是否正常，记录仪器显示的报警浓度值，重复测量3次，3次测量结果的算术平均值为仪器的报警动作值。
6.5漂移
仪器的漂移包括零点漂移和量程漂移。在正常工作条件下，仪器通电预热稳定后，通人气体校准仪器零点后，将仪器调到零点（对指针式的仪器将示值调到5%处），记为C0，再通入浓度约为满量程60%的气体标准气体，读取稳定示值为C，而后通人零点气体。对固定式仪器连续运行6h，每间隔1h记录仪器的零点值为C，通人上述同一气体标准物质记录仪器稳定示值为C对便携式仪器连续运行1h，按上述同样的方法，每间隔10min试验并记录读数一次。按式（3）计算零点漂移：Cu-Cm×100(%FS)
取绝对值最大的公之，，为仪器的零点漂移。按式（4）计算量程漂移：
(C-C.)-(Co-C)
X100(%FS）
取绝对值最大的公.S.作为仪器的量程漂移。式中：
R仪器满量程。
7校准结果表达
校准结果应反映在校准证书或校准报告上，校准证书或报告至少包括以下信息：a）标题，如“校准证书”或“校准报告”；b）实验室名称和地址：
JJF1433-2013
C）进行校准的地点（如果不在实验室内进行校准）：d）证书或报告的唯一性标识（如编号），每页及总页数的标识；e）送校单位的名称和地址：
F）被校对象的描述和明确标识：g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接受日期：
h）如果与校准结果的有效性和应用有关时，应对抽样程序进行说明。校准环境的描述：
i）对校准所依据的技术规范的标识，包括名称及代码）本次校准所用测量标准的溯源性及有效性说明：k）校准环境的描述：
I）校准结果及测量不确定度的说明；m）校准证书或校准报告签发人的签名、职务或等效标识以及签发日期：n）校准结果仅对被校对象有效的声明；O）未经实验室书面批准，不得部分复制证书或报告的声明。8复校时间间隔
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等因素所决定，因此送校单位可根据实际使用情况自主快定复校时间间隔，建议不超过1年。如果对仪器的检测数据有怀疑或仪器更换主要部件及修理后，应对仪器重新校准。附录A
送校单位：
仪器名称：
制造厂商：
校准环境温度：
JJF1433—2013
氯气检测报警仪校准记录
证书编号
仪器型号：
仪器编号：
测量范围：
℃相对湿度：
校准用气体标准物质及主要设备：校准地点：
1.示值误差、重复性
标准气体浓度值
μmol/mol
2.响应时间
报警设定值/(urmol/mol）
响应时间测量值/s
响应时间平均值/s
3.仪器报警功能
报警设定值
测量次数
实测报警值
报警功能
仪器示值
μmol/mol
平均值
μmol/mol
示值误差
重复性
校准不确定度
μmol/mol
仪器报警值
仪器零点值/（μmol/mol)
通人标准气体
仪器示值/（umol/mol)
零点漂移
JJF1433-—2013
量程漂移
校准员：
核验员：
校准日期：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
