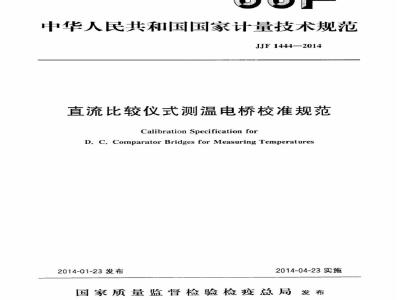

中华人民共和国国家计量技术规范JJF1444—2014
直流比较仪式测温电桥校准规范CalibrationSpecificationfor
D. C. Comparator Bridges for Measuring Temperatures2014-01-23发布
2014-04-23实施
国家质量监督检验检疫总局发布JJF1444—2014
直流比较仪式
测温电桥校准规范
Calibration Specification for D.C.ComparatorBridges forMeasuring Temperatures归口单位:全国电磁计量技术委员会主要起草单位:吉林省计量科学研究院黑龙江省计量科学研究院
上海兰斯汀仪表研究所
参加起草单位:黑龙江省电力科学研究院本规范委托全国电磁计量技术委员会负责解释JJF1444—2014
本规范主要起草人:
JJF14442014
王肇虹(吉林省计量科学研究院)主
勇(黑龙江省计量科学研究院)笛(吉林省计量科学研究院)
蔚(吉林省计量科学研究院)
林骐(上海兰斯汀仪表研究所)参加起草人:
朱庆发(上海兰斯汀仪表研究所)宿海涛(黑龙江省电力科学研究院)引言
1范围…
2.1灵敏度
2.2漂移
3概述·
4计量特性:
4.1基本误差
安匝平衡表分度值
内附检流计分度值
JJF1444—2014
磁势平衡误差、电势平衡误差和比值K误差4.4
初级工作电流误差
匝比误差
4.7整体核验
5校准条件,
5.1校准用计量标准器
5.2校准参比条件·…
6校准项目和校准方法
6.1校准项目.
6.2校准方法
校准结果的表达··
8校准时间间隔·
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
磁势、电势误差及合成误差计算表盘间过渡计算表
I盘线性度计算表
IⅡ~V盘线性度计算表
V~I盘线性度计算表
初级I盘1示值1000匝与次级1000匝的比较及整体核验计算表初级电流准确度计算表
校准证书内页格式(第2页)
附录I
校准证书校准结果页格式(第3页)附录丁
测量不确定度评定示例
JJF1444—2014
本规范依据JJF1071--2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》编制。本规范为首次制定。
1范围
JJF1444—2014
直流比较仪式测温电桥校准规范本规范适用于准确度等级为0.0001级、0.0002级、0.0005级、0.001级的直流比较仪式测温电桥(或以下简称为电桥)的校准。2术语
2.1灵敏度sensitivity
测量仪器响应的变化除以对应的激励变化2.2漂移drift
测量仪器计量特性的慢变化。
3概述
比较仪式测温电桥是基于磁调制式磁势平衡原理的高准确度直流电阻(或测温电阻)比例测量仪器,其工作原理和测量公式与普通比较仪式电桥相同,即在磁势和电势平衡后,比值按公式(1)计算。RW.
式中:
R,被测电阻;
R,标准电阻;
W、电桥初级测量盘可变绕组;
W,—次级固定绕组匝数。
在已知R,时可用公式(2)计算R,之值。W
调节比较仪初级匝数,可以准确调定初级被测电阻与次级标准电阻上的电流比,使两电阻上电压平衡,则电阻比等于匝数比。由于测温电阻的工作电流较小,比较仪式测温电桥的初级绕组匝数通常设计为可达10倍次级绕组匝数,以减少测量误差。比较仪式测温电桥还有附加功能一一倍功率,以测量标准铂电阻的自热效应;测量电流可换向,以减少测量回路的热电势影响;外接记录仪,可长时间记录测量结果等。因此适用于电流1mA~20mA的铂电阻温度计和其他精密电阻温度计的精密测量。4计量特性
4.1基本误差
JJF1444—2014
比较仪式测温电桥采用电流换向法测量时,工作电流1mA,R,在5Q~1kQ范围、R取值102或100Q,相应的基本误差按公式(3)计算。Ky
Em=±C%(K+
式中:
Em最大允许误差;
比值基准值(一般K=10);
等级指数。
相对误差按公式(4)计算。
8Km=±C%(1+
4.2安匝平衡表分度值CAT
CAr≤2μATX10*C/mm
4.3内附检流计分度值Cv
检流计处于D(解调器前)位置,当光电放大器外回路电阻为202(R,=R,=102)及352(R=10Q,R=252)时,Cv≤10nV×10*C/mm;外回路电阻为1102(R=10Q,R=100Q)时,Cv≤20nVX10C/mm4.4磁势平衡误差△rw、电势平衡误差Av和比值K误差8KcreAw=CATaAT/2
式中:
式中:
式中:
电流换向后安匝平衡表的最小变化格数。Ay=CvAay/2
-电流换向后检流计最小变化格数。oKeret
+(8w.)3+(8)*+(8)
rw-——磁势平衡相对误差;
av—电势平衡相对误差;
一初级绕组W相对误差极限值;
8W.一—次级绕组W。相对误差极限值,[详见公式(A.3)、公式(A.4)]。比值K误差8Ksel,应满足公式(4)要求。4.5初级工作电流误差
初级电流最大量程不得小于20mA,其误差不超过士5%。4.6匝比误差
4.6.1测量盘(W.)线性度
测量盘非线性误差|△W.≤
W;(W~为K~对应W绕组匝数)
JJF1444—2014
4.6.2初级I盘1示值1000匝与次级1000匝的比较差值不超过士0.2C%。4.7整体核验
在1mA电流下,W,、W,均为1000匝时整体核验误差不超过土2C%。5校准条件
5.1校准用计量标准器
5.1.1过渡电阻器
准确度:0.02级以上过渡电阻器10×(10、1、0.1)n各1只;端钮式、步进盘式均可,但每个元件必须是四端钮接线。5.1.2标准电阻
准确度:0.01级以上标准电阻1k2、100Q各一只,10两只;温度系数:-次温度系数α≤5×10-/℃。5.1.3恒温槽
温度变化不超过0.1℃/30min。
5.1.4直流数字电压表
准确度:0.1级以上;
范围:(0~20)V;
分辨力:不大于1μV。
5.2校准参比条件
环境温度:(20士2)℃;
相对湿度:(25~75)%;
电源电压:(220土10)V;
电源频率:(50士1)Hz
6校准项目和校准方法
6.1校准项目
具体校准项目见表1。
表1校准项目
外观与测量功能检查
校准项目
安匝平衡表分度值CA及检流计分度值Cv磁势平衡误差A及电势平衡误差△和比值相对误差8K初级电流误差
测量盘线性度
1.盘内比较
2.盘间过渡
初级I盘1示值1000匝与次级1000压的比较整体核验
注:测量盘线性度可3年校准一次。3
6.2校准方法
6.2.1外观检查
JJF1444—2014
比较仪式测温电桥面板或铭牌上应有产品名称、型号、出厂编号、准确度等级、制造厂名称或商标、制造日期等,各旋钮、开关、端钮应有保证正确使用的标志,外露部件应完好,旋转开关应能转到所有工作位置并定位准确。6.2.2测量功能检查
6.2.2.1低阻测量功能检查
比较仪式测温电桥置于低阻量程,将电桥R、R,处各接一只10Q标准电阻,测量盘第一盘放“1”,工作状态开关置于手动位置,检流计位置开关置于解调器前D,位置。开机后振荡器指示灯亮,如不亮,应立即关机检查,排除故障(包括接线错误)后才能重新开机。升起10mA电流,调跟踪旋钮,使磁势平衡安匝表的示值在零降近左右摆动,检流计应能调到零位。接通检流计后调电桥后几盘,应能在正、反向电流下平衡电桥。wwW.bzxz.Net
附加功能检查
将工作状态开关置于手动且检流计处于D位置,调瞬时抑制旋钮,使得在电流换向时检流计的冲击在标尺范围以内。再将工作状态开关置于自动,检流计位置开关置于解调器后D2位置,此时工作电流应能按电桥换向时间自动换向,并且检流计有稳定的指示。
注:D时工作状态开关可置于手动或自动位置:D,时工作状态开关必须置于自动位置。6.2.3安匝表分度值CAT、检流计分度值Cv及AaAT、△αv的校准电桥在正常工作状态下,R,=10Q、R=100Q、(K=10)第一盘示值为10,工作电流为0时,调节电桥平衡旋钮,使得在电流正反向时安匝表指0。再将工作电流升至1mA,调节高跟踪旋钮,使得在电流正、反向时安匝表尽量指0,并读取此时安匝平衡表偏转值△αAT;在最高灵敏度下平衡电桥,读取电桥示值K1。同时读取检流计偏转值Aαv。
然后调节高跟踪旋钮,使安匝表单向偏转增加n格(n5),此时重新进行电势平衡,读取电桥示值K2,最后改变电桥示值1X10-5,读取此时检流计相应单向偏转变化值Aαc则:
CAT=/K2-K/X1000TX1mA/nmm
Cw=(1×10-s/10)×0.1V/Aac
同样,在下列电阻取值:
R,-100
(K=1);
按上述相同方法,读取各自AαAT,Aαv,AαG之值,则:Cy=(1x10-/K)xUr/Aac
UR-1mAXR,
注:K,、K,和Cv值测量均在检流计处于D,位置时进行。4
J.JF1444—2014
6.2.4计算磁势平衡误差△rw及电势平衡误差△v由6.2.3的测量数据可计算以下相应各值:(见附录A)Aw=CAraA/2及w=Aw/1mA·Wk;(Wk为K值对应W值)AvCva/2及8v=Av/UR
6.2.5初级电流校准
将1kQ标准电阻接于电桥R,电流端,数字电压表接于该1kQ标准电阻的电位端上,电桥次级R,处于短路,电流置于“o”,记录数字电压表读数V。。然后将电流开关置于1mA以下各量程,在倍功率“/2”和“1”量程,分别记下数字电压表各读数Vi
将电阻值改换为100Q或10Q的标准电阻,同上继续测量其余各电流量程的电压V.-V.
降,设I为各电流的标称值,1为实际值。则:i一R
电流误差
倍功率“2”和“1”方法相同。记录格式及方法见附录G。6.2.6匝比误差
6.2.6.1测量盘线性度校准(校准各盘时电流见表2、表3)-i
通常该电桥没有为校准设计的参考绕组,需要用稳定的过渡电阻和标准电阻构成稳定的电阻比。在电桥正常使用状态和最高灵敏度下,以下一盘的10个绕组之和为参考标准,用递增替代法进行线性度的校准。6.2.6.2I盘的盘内比较(标准电阻置于恒温槽)电桥R,处接10Q,R,处接10×102(10×R,)过渡电阻第一个10Q(R)(电流、电位端接于同一元件),Ⅱ盘示值置于10,其余盘为0,初级电流I、为20mA或30mA(每点电流见表2)。在电桥最高灵敏度下,电流正、反向平衡电桥,读取电桥示值尾数为△。
然后将I降至为0,断开检流计(光电放大器)。I盘置1,Ⅱ盘置0,升电流再次平衡,电桥读取电桥示值尾数为,则:0=(A1-41)/K1
WI为第一盘绕组步进标称值,KIWI/W,即第一盘步进比值标称值。,即10
人>W!为参考标准时相对修正值。接着将调I,二O,断开检流计,确认这一点后,电桥R,处改接20Q,保持I盘为1,调IⅡ盘为10,I,=20mA(10mA),平衡电桥,得电桥示值尾数为△1,同样I盘为2,调Ⅱ盘为0,I,=20mA(10mA),再平衡电桥,得电桥示值尾数为,则有:=(-)/KI
依此类推,按表2逐次置于各示值、被测电阻及初级电流值,同上完成I盘其他示值的递增替代测量。类推可用:
-(A1-AL)/KI
同理:8!是W!以W!为参考标准时相对修正值。(7)
注:1.记录格式及方法见附录C
JJF1444—2014
2.测量中换接R,电阻时,应先将1、降至0,各盘示值为0后换接电阻,以免冲击安匝表。如电流正、反向发现安距表失衡超过1小格应予调回。表2I盘校准参数表
I盘示值
Ⅱ盘示值
6.2.6.3ⅡI~IV盘的盘内比较
按表3选择R。、R、I值,且与I盘的相同步骤进行操作。同理:8=()/K
公式(8)中:j=IⅡ~V,i=1~10;Wi为盘绕组步进匝数名义值;K=Wi/W.为10
Wi+1为参考标准时相对修正值。j盘步进比值名义值;是W以
表3I~V盘校准参数表
10×10
20(10)
10×10
20(30)
20(30)
20(30)
JJF1444—2014
因IV盘以下各盘与V盘其同绕组分流按比例构成,其盘内比较结果与V盘相同,故不必再进行比较。
一1示值的盘内比较由盘间过渡给出。6.2.7盘间过渡
6.2.7.1I盘无“-1”示值时与Ⅱ盘的过渡(见附录B)10
过渡是以I盘WI和I盘2W!间进行比较按公式(9)计算:W!/W=1+8!=-1/
=1/1+81)=1-81
所以,这一过渡可直接由二一,得出。6.2.7.2有“一1”示值盘与后盘的过渡(9)
电桥初级R电流端、电位端分别短路,次级R,接1002标准电阻,各测量盘均置0,取电流I=20mA(30mA)且处于正向,检流计灵敏度为最高时调节检流计零位旋钮使之指0。然后调I=0,断开检流计,确认这一点后,将前盘(i一1)置于“一1”示值,后盘(j)置于10示值,再通过上述电流,读取检流计偏转格数α。并调节最末盘,增加n个步进值,读取由此导致检流计偏转格数△αc,且以其偏转方向为正方向,则检流计相对分度值Ck=n×10-\/△ac(每格偏转对应相对示值)。各盘过渡后再重复过渡一次读取检流计偏转格数,取二次平均偏转值1。=Ck/Ki-
又=—,从而求得同盘比较值。
6.2.8测量盘线性度的计算
6.2.8.1I盘的计算(附录C)
P1-1-8
修正值:
AWI-PIXWI
6.2.8.2Ⅱ盘的计算(附录D)
Q5-8--81
修正值:
AWI=(PI+Q\)·WI
6.2.8.3Ⅲ盘的计算(附录D)
Q=++Q!
修正值:
