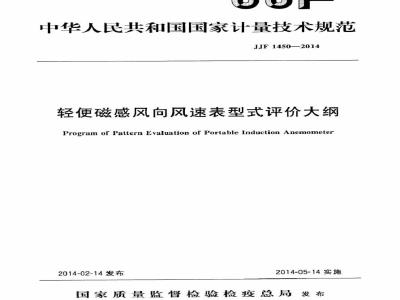

标准图片预览
标准内容
中华人民共和国国家计量技术规范JJF1450—2014
轻便磁感风向风速表型式评价大纲Program of Pattern Evaluation of Portable Induction Anemometer2014-02-14发布
2014-05-14实施
国家质量监督检验检疫总局发布JJF1450—2014
轻便磁感风向风速表
型式评价大纲
Program of Pattern Evaluation ofPortableInductionAnemometer
归口单位：全国压力计量技术委员会主要起草单位：中国气象局气象探测中心中国白城兵器试验中心
JJF1450-2014
参加起草单位：新疆维吾尔自治区气象技术装备保障中心本规范委托全国压力计量技术委员会负责解释本规范主要起草人：
JJF1450—2014
李建英（中国气象局气象探测中心）齐久成（中国百城兵器试验中心）贺晓雷（中国气象局气象探测中心）健（中国白城兵器试验中心）
于贺军（中国气象局气象探测中心）李清（中国白城兵器试验中心）参加起草人：
昊宁（新疆维吾尔自治区气象技术装备保障中心）引言
引用文件
法制管理要求
计量单位
最大允许误差
JJF1450—2014
计量法制标志和计量器具标识
试验样机
5计量要求·
风向表示值误差
风向表测量范围·
风向标启动风速··
风速表示值误差.
风速表测量误差·
风速表测量范围·
风速指针摆幅·
风杯启动风速·
通用技术要求
机械性能
贮存温度
型式评价项目一览表
试验项目的试验方法和条件·
风向表示值误差
风向表测量范围…
风向标启动风速
风速表示值误差·
风速表测量误差
风速表测量范围·
风速指针摆幅
风杯启动风速
外观·
机械性能
高低温贮存
（3）
（3）
型式评价结果的判定.
JJF1450—2014
附录A轻便磁感风向风速表型式评价原始记录格式附录B轻便磁感风向风速表测量误差计算方法附录C
轻便磁感风向风速表制造计量器具许可证考核必备条件Ⅱ
JJF1450—2014
JF1016《计量器具型式评价大纲编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》、JJF1246《制造计量器具许可考核通用规范》、JJF1001《通用计量术语及定义》和JF1059《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范对具体试验方法和技术指标进行细化、补充和修改。本规范为首次发布。
1范围
JJF1450—2014
轻便磁感风向风速表型式评价大纲本型式评价大纲适用于轻便磁感风向风速表（以下简称磁感风表）的型式评价。2引用文件
JJG515一1987轻便磁感风向风速表（试行）JJG431一1986DEM6型轻便三杯风向风速表上述文件中条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。3概述
磁感风表是一种测量瞬时风向风速的仪器，主要用于野外观测，由风向表和风速表组成。其关键部件包括风向标和风杯。风向标在风力作用下绕风标轴转动，带动风向指针在风向罗盘上指示风向。风杯在风力作用下绕风杯轴转动，带动风杯轴下端的磁钢转动，形成一个旋转磁场，磁钢周围的感应线圈在变化的磁场中产生涡流。感应线圈在电磁力的作用下，顺着磁钢旋转的方向产生偏转。感应线圈偏转到一定的角度后与游丝达到力矩平衡。风速指针根据感应线圈的偏转角度在风速刻度盘上指示风速。4法制管理要求
4.1计量单位
磁感风表应分别采用“m/s”和“（）”作为风速和风向的单位。4.2最大允许误差
磁感风表的风向最大允许误差为士22.5，风速最大允许误差为士（0.5m/s十0.05）。注：u为标准风速值，m/s。
4.3计量法制标志和计量器具标识4.3.1计量法制标志包括以下内容：一制造计量器具许可证的标志和编号（试验样机应留出相应位置）：一磁感风表型式批准标志和编号（试验样机应留出相应位置：本项不是强制性规定)；
一一产品合格证（可与磁感风表本体分开设置）。4.3.2计量器具标识包括以下内容：一磁感风表的名称、规格（型号）；1
JJF1450--2014
磁感风表的生产厂名、出厂编号和生产日期；一示值最大允许误差；
一测量范围。
4.4试验样机
申请单位应提供自已生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。按单一产品申请的，样机数量为3台；按系列产品申请的，应提供所申请系列的所有规格的样机，抽取每一系列产品中三分之一有代表性的规格产品进行试验，每种规格提供试验样机数量按单一产品的原则执行。具有代表性的规格，由受理申请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件和产品规格确定。
一般情况下，样机由申请单位自行送样。5计量要求
风向表示值误差
风向表示值误差应不超过土22.5°5.2风向表测量范围
风向表测量范围为0°~360°
5.3风向标启动风速
风向标启动风速应不大于1.7m/s。5.4风速表示值误差
风速表示值误差应不超过士（0.5m/s十0.05）。5.5风速表测量误差
风速表测量误差应不超过士（0.5m/s十0.02v）。注：本规范中，风速表测量误差为风速表示值经线性回归修正后的误差。5.6风速表测量范围
风速表测量范围为2m/s~30m/s。5.7
风速指针摆幅
不同风速范围风速指针的允许摆动幅度应符合表1中的要求。表1风速指针摆动幅度
风速范围
5.8风杯启动风速
摆动幅度
风杯启动风速应不大于1.7m/s。6通用技术要求
6.1外观
风速范围
单位：m/s
摆动幅度
JJF1450—2014
6.1.1各零（部）件的安装应正确、牢固，无松动、无变形，表面平整光洁。刻线和标字应清晰，刻线应匀直。不得有影响读数、使用性能及外观的缺陷。6.1.2三个风杯及杯臂的几何形状应相同，相邻两臂间的夹角应为120°。风杯的切口平面与转动平面应相互垂直，风杯的转动平面与风速表中心轴线应相互垂直。风速指针应平直，尖端宽度不应大于刻线宽度，且其尖端应能盖住最短刻线的1/2～3/4。6.2机械性能
6.2.1风向标转动应灵活平稳，风向指针转动时不碰护盖。6.2.2风向罗盘转动灵活，在自由状态下，其“S”刻线应指向地磁南极。6.2.3风杯旋转应平稳，不得有可观察出的跳动。风杯转轴处于水平状态时，拨动风杯至随机选择的位置，在自由状态下，风杯应能保持静止。6.2.4风速指针应转动平稳，转动时不得与风速度盘、护罩相互碰撞。当风速表倾斜角度不大于45°时，风速指针的回零误差应不大于0.5m/s。6.3贮存温度
贮存温度为一40℃～+40℃。
型式评价项目一览表
磁感风表型式评价项目见表2。
型式评价项目名称
计量单位
最大允许误差
标志和标识
风向表示值误差
风向表测量范围
风向标启动风速
风速表示值误差
风速表测量误差
风速表测量范围
风速指针摆幅
风杯启动风速
机械性能
高低温贮存
型式评价项目一览表
对应的要求
条款号
对应的方法
条款号
试验项目
的划分
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
非主要单项
主要单项
主要单项
观察项目
观察项目
观察项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
8试验项目的试验方法和条件
8.1风向表示值误差
试验目的
JJF1450—2014
试验目的是考核磁感风表的风向表示值误差是否符合5.1要求。试验条件
环境温度：15℃~30℃：环境湿度：10%RH～90%RH：大气压力：600hPa~1050hPa。
试验设备
a）标准刻度盘
示值范围为0~360°；
最大允许误差为士1°
分度值为1°
b）风洞
控制风速应覆盖0.3m/s~35m/s的范围；流场均匀性应不大于2%；
流场稳定性应不大于1%（1min）。c）风速标准器
最大允许误差的绝对值应不大于磁感风表的风速表示值最大允许误差绝对值的1/3。
一试验程序
a）以风洞来风方向为角度零位，将标准刻度盘水平安装于风洞试验段底部。标准刻度盘的0刻线与风洞来风方向一致。将风向表固定在标准刻度盘中心位置上，风向标的横杆应处于水平状态，风向表罗盘的“N”刻线对准标准刻度盘的0°刻线。b）从0°开始，每隔22.5°为一个方位测试点，直到360°。c）将风速调整到5m/s。待风速稳定后，按b）测试点顺序，转动标准刻度盘，使风向指针对准风向表罗盘的方位刻线，读取角度零位对应的标准刻度盘上的示值和风向表示值。
d）过程c）共执行三次。
数据处理
用各测试点各次磁感风表风向示值减去标准刻度盘示值，作为该测试点该次风向示值误差。在0°（360°）测试点上，当风向示值误差的绝对值大于180°时，应将示值误差减去（加上）360°作为该测试点该次的风向示值误差。将各次示值误差中绝对值最大的值作为风向表的示值误差。合格判据
风向表示值误差应满足5.1要求。8.2风向表测量范围
一试验目的
JJF1450-—2014
试验目的是考核磁感风表的风向表测量范围是否符合5.2要求。试验条件
与8.1的试验条件相同。
试验设备
与8.1的试验设备相同。
试验程序
与8.1的试验程序相同。
注：可使用8.1试验数据。
-数据处理
与8.1的数据处理相同。
一合格判据
在5.2给出的测量范围内，风向表示值误差应符合5.1要求。8.3风向标启动风速
试验目的
试验目的是检查考核磁感风表的风向标启动风速是否符合5.3要求。试验条件
与8.1的试验条件相同。
试验设备
与8.1的试验设备相同。
一试验程序
a）将标准刻度盘0°刻线对准角度零位，风向表罗盘的“N”刻线对准标准刻度盘的0°刻线。
b）静风时拨动风向标，使其头部面对来风方向并与来风方向分别成20°及340°角，缓慢增加风速，当风向标开始转动时停止增加，读取标准风速值。c）每个位置测量三次。
d）分别将风向表罗盘的“E”、“S”、“W”刻线对准标准刻度盘的O°刻线，然后重复b）及c）的操作。
数据处理
取各次读数的最大值作为风向标启动风速。合格判据
风向标启动风速应满足5.3要求。8.4风速表示值误差
试验目的
试验目的是考核磁感风表的风速表示值误差是否符合5.4要求。试验条件
与8.1的试验条件相同。
试验设备
与8.1中b）和c）的试验设备相同。5
试验程序
JJF1450—2014
a）将磁感风表固定在风洞试验段内，安装完成后风杯转动平面应处于水平状态。b）在2m/s，5m/s，15m/s，25m/s，30m/s，20m/s，10m/s的稳定风速下，读取磁感风表风速示值及风速标准器示值。c）过程b）共执行三次。
—数据处理
用各测试点各次风速表示值减去标准风速值，作为该测试点该次风速测量示值误差。
合格判据
风速表示值误差应满足5.4要求。8.5风速表测量误差
试验目的
试验目的是考核磁感风表的风速表的测量误差是否符合5.5要求。试验条件
与8.1的试验条件相同。
试验设备
与8.1中b）和c的试验设备相同。试验程序
与8.1的试验程序相同。
注：可使用8.4试验数据。
数据处理
参见附录B。
合格判据
风速表测量误差应满足5.5要求。8.6风速表测量范围
试验目的Www.bzxZ.net
试验目的是考核磁感风表的风速表测量范围是否符合5.6要求。试验条件
与8.1的试验条件相同。
试验设备
与8.1中b）和c）的试验设备相同。一试验程序
与8.1的试验程序相同。
注：可使用8.4试验数据。
一合格判据
在5.6给出的测量范围内，风速表的示值误差和测量误差应分别满足5.4和5.5要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
