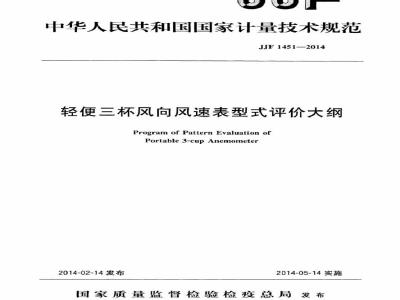

标准图片预览
标准内容
中华人民共和国国家计量技术规范JJF1451-2014
轻便三杯风向风速表型式评价大纲Program of Pattern Evaluation ofPortable3-cupAnemometer
2014-02-14发布
2014-05-14实施
国家质量监督检验检疫总局发布JJF1451—2014
轻便三杯风向风速表
型式评价大纲
Programof PatternEvaluationofPortable 3-cup Anemometer
归口单位：全国压力计量技术委员会起草单位：中国气象局气象探测中心中国白城兵器试验中心
JJF1451-—2014
上海市气象信息与技术支持中心本规范委托全国压力计量技术委员会负责解释本规范主要起草人：
JJF1451-2014
畅世聪（中国气象局气象探测中心）李建英（中国气象局气象探测中心）张艳昆（中国白城兵器试验中心）彭慧（上海市气象信息与技术支持中心）参加起草人：
王有利（中国气象局气象探测中心）袁峰（中国白城兵器试验中心）引言
引用文件…
法制管理要求
4.1计量单位
最大允许误差
JJF1451—2014
计量法制标志和计量器具标识
试验样机：
5计量要求
风向表示值误差·
风向表测量范围……
风向标启动风速·
风速表示值误差·
风速表测量误差
风速表测量范围-
风杯启动风速
定时机构定时误差：
通用技术要求
机械性能
贮存温度
型式评价项目
试验项目的试验方法和条件
风向表示值误差
风向表测量范围…
风向标启动风速.
风速表示值误差
风速表测量误差
风速表测量范围
风杯启动风速
定时机构定时误差：
（1）
（3）
（3）
（5）
（5）
（6）
8.10机械性能
8.11高低温试验
9型式评价结果的判定原则-
JJF1451—2014
附录A轻便三杯风向风速表型式评价原始记录表格式附录B轻便三杯风向风速表测量误差计算方法附录C轻便三杯风向风速表制造计量器具许可证考核必备条件（8)
JJF1451—2014
JF1016《计量器具型式评价大纲编写导则》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》共同构成支撑本大纲编写工作的基础性系列规范，大纳中的法治管理要求、计量要求及通用技术要求依据JJF1015一2002《计量器具型式评价和型式批准通用规范》提出。本规范为首次发布。
1范围
JJF1451—2014
轻便三杯风向风速表型式评价大纲本型式评价大纲适用于机械式的轻便三杯风向风速表（以下简称三杯风表）的型式评价。
2引用文件
JJG431DEM6型轻便三杯风向风速表检定规程Q/QH008-91轻便三杯风向风速表上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。3概述
三杯风表是用于30m/s以下风向风速测量的仪器，具有无需电力驱动和使携的特点，主要由风向表和风速表组成。风向罗盘在地磁场作用下，其方位南北刻线与地磁南北极自动对准，风向标在风力作用下，带动指针在风向罗盘上指示出风向。风速表采用对60S内风速传感器在风力驱动下的转动进行积分的方法，计算该时间段内的平均风速，并在指示机构上进行显示。
4法制管理要求
4.1计量单位
三杯风表应分别采用“m/s”“（）”和“s”作为风速、风向和时间的单位。4.2最大允许误差
三杯风表的风向最大允许误差为土10°，风速最大允许误差为士（0.5m/s十0.02v）。注：为标准风速，m/s。
4.3计量法制标志和计量器具标识4.3.1计量法制标志包括以下内容：一制造计量器具许可证的标志和编号（试验样机应留出相应位置）；一三杯风表型式批准标志和编号（试验样机应留出相应位置；本项不是强制性规定）；
产品合格证、印（此项可与仪表本体分开设置）。1
4.3.2三杯风表标识包括以下内容：JJF1451—2014
名称、规格（型号）、生产厂名或商标；示值最大允许误差；
测量范围；
制造年月及仪表编号或批号。
4.4试验样机
申请单位应提供自己生产的样机。申请单位可以按单一产品提出申请，也可以按系列产品提出申请。按单一产品申请的，样机数量为3台；按系列产品申请的，应提供所申请系列的所有规格的样机，抽取每一系列产品中三分之一有代表性的规格产品进行试验，每种规格提供试验样机数量按单一产品的原则执行。具有代表性的规格，由受理申请的政府计量行政部门与承担试验的技术机构根据申请单位提供的技术文件和产品规格确定。
5计量要求
风向表示值误差
风向表示值误差的绝对值应不大于10°。风向表测量范围
风向测量范围为0°～360°
5.3风向标启动风速
风向标启动风速应不大于1m/s。5.4风速表示值误差
风速表示值误差的绝对值应不大于（0.5m/s+0.02v）。5.5风速表测量误差
风速表测量误差的绝对值应不大于0.40m/s。注：本规范中，风速表测量误差为风速表示值经线性回归修正后的误差。5.6风速表测量范围
风速表测量范围为（1～30）m/s。5.7风杯启动风速
风杯启动风速不大于0.8m/s。
5.8定时机构定时误差
定时机构定时误差的绝对值应不大于1s。6通用技术要求
6.1外观
6.1.1各零部件的安装应正确、牢固，无松动、无变形，表面平整光洁。刻线和标字应清晰，刻线应匀直。不得有影响读数、使用性能及外观的缺陷。风向罗盘上的刻线，在北、东、南、西四个方位，应同时标出角度及方位。6.1.2三个风杯及杯臂的几何形状应相同，相邻两臂间的夹角应为120°。风杯的切口平面与转动平面应相互垂直，风杯的转动平面与风速表中心轴线应相互垂直。风速指针2
JJF1451--2014
应平直，尖端宽度不应大于刻线宽度，且其尖端应能盖住最短刻线的1/2～3/4。6.2机械性能
6.2.1风向标转动应灵活平稳，风向指针转动时不碰护盖。6.2.2风向罗盘转动灵活，在自由状态下，其“南”刻线应指向地磁南极。6.2.3风杯旋转应平稳，不得有可观察出的跳动。风杯转轴处于水平状态时，拨动风杯至随机选择的位置，在自由状态下，风杯应能保持静止6.2.4风速指针应转动平稳，转动时不得与风速表度盘、时间指针及玻璃表盖相互碰撞，回零位时，对零线的偏移不得超过1/5分度值。6.3贮存温度
贮存温度为-40℃～十40℃。
型式评价项目
三杯风表的型式评价项目见表1
表1轻便三杯风向风速表型式评价项目一览表序号
项目名称
计量单位
最大允许误差
标志和标识
风向表示值误差
风向表测量范围
风向标启动风速
风速表示值误差
风速表测量误差
风速表测量范围
风杯启动风速
定时机构定时误差
机械性能
高低温试验
试验项目的试验方法和条件
风向表示值误差
试验目的
对应要求
的条款号
对应方法
的条款号
主要或非
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
主要单项
非主要单项
主要单项
主要单项
试验的目的是检测三杯风表的风向表示值误差是否符合5.1要求。备注
观察项目
观察项目
观察项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
观察项目
试验项目
试验项目
试验条件
环境温度：+15℃～+30℃；
环境湿度：10%RH~90%RH；
JJF1451—2014
大气压力：600hPa~1050hPa。
试验设备
a）标准刻度盘
范围：0~360
最大允许误差：土1°
分度值：1°。
b）风洞
控制风速应覆盖0.3m/s~35m/s的范围；流场均勾性：≤1%；
流场稳定性：≤0.5%（1min）。c）风速标准器
最大允许误差的绝对值应不大于三杯风表的风速表示值最大允许误差绝对值的1/3。
一试验程序
a）以风洞来风方向为角度零位。将标准刻度盘水平安装于风洞试验段底部，标准刻度盘的0刻线与风洞来风方向一致。将风向表固定安装在标准刻度盘中心位置上，安装完成后风向标的横杆应处于水平状态，风向罗盘的“北”刻线应对准标准刻度盘的0°刻线。
b）从0开始，每隔10°为一个测试点，直到360°c）将风速调整到5m/s。待风速稳定后，按b）测试点顺序，转动标准刻度盘，将各测试点在标准刻度盘上对应的角度刻线对准角度零位，读取标准刻度盘及风向表示值。
d）过程c）共执行三次。
一数据处理
用各测试点风向表示值减去标准刻度盘示值，作为该测试点此次测试的风向示值误差。在0°（360°）测试点上，当风向示值误差的绝对值大于180°时，应将示值误差减去（加上）360°作为该点该次的风向示值误差。将各次示值误差中绝对值最大值的值作为风向表的示值误差。合格判据
风向表示值误差应符合5.1要求。8.2风向表测量范围
试验目的
试验的目的是检测三杯风表的风向表测量范围是否符合5.2要求。试验条件
与8.1试验条件相同。
试验设备
与8.1试验设备相同。
一试验程序
与8.1试验程序相同。
注：可使用8.1试验数据。
一数据处理
与8.1数据处理相同。
合格判据
JJF1451—2014
在5.2给出的测量范围内，示值误差应符合5.1要求，8.3风向标启动风速
一试验目的Www.bzxZ.net
试验目的是检测三杯风表的风向标启动风速是否符合5.3要求。试验条件
与8.1试验条件相同。
—试验设备
与8.1试验设备相同。
一试验程序
a）将标准刻度盘的O°刻线对准角度零位，风向罗盘刻线的“北”对准标准刻度盘的0°刻线。
b）静风时拨动风向标，使其与风向分别成20°及340°角，缓慢增加风速，当风向标开始转动时停止增加，读取标准风速值。若风向标最后停止的位置示值误差大于10°，则该标准风速值读数无效，重复b）的操作。c）每个位置测量三次。
d）分别将风向罗盘刻线的“东”、“南”、“西”对准标准刻度盘的0°刻线，然后重复b）及c)的操作。
一数据处理
取各次风速读数中的最大值作为风向标启动风速。合格判据
风向标启动风速应满足5.3要求。8.4风速表示值误差
试验目的
试验的目的是检测三杯风表的风速表示值误差是否符合5.4要求。试验条件
与8.1试验条件相同。
试验设备
与8.1试验设备中b）和c）相同。一试验程序
a）将三杯风表固定安装在风洞试验段均匀区内，安装完成后，三杯转动平面应处5
于水平状态。
JJF1451—2014
b）在1m/s，5m/s，15m/s.25m/s，30m/s和28m/s，20m/s，10m/s的稳定风速下，启动定时装置，定时装置停止计时后，读取风速表示值及标准风速值。c）过程b）共执行3次。
一数据处理
用各测试点各次风速表示值减去标准风速值，作为该测试点该次风速测量的示值误差。
合格判糖
上述获得的各测试点风速示值误差均应符合5.4要求。8.5风速表测量误差
试验目的
试验的目的是检测三杯风表的风速表测量误差是否符合5.5要求。试验条件
与8.1试验条件相同。
试验设备
与8.4条试验设备相同。
—试验程序
与8.4条试验程序相同。
注：可使用8.4试验数据。
数据处理
见附录 B。
一合格判据
风速表的测量误差应符合5.5要求。8.6风速表测量范围
试验目的
试验的目的是检测三杯风表的风速表测量范围是否符合5.6要求。试验条件
与8.1试验条件相同。
——试验设备
与8.4试验设备相同。
试验程序
与8.4试验程序相同。
注：可使用8.4试验数据。
一数据处理
与8.4及8.5数据处理相同。
合格判据
在5.6给出的测量范围内，示值误差应符合5.4要求，测量误差应符合5.5要求。6
