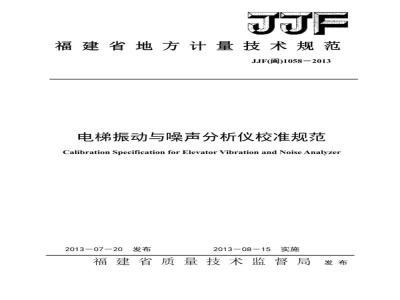

福建省地方计量技术规范
JJF(闽)1058-2013
电梯振动与噪声分析仪校准规范Calibration SpecificationforElevatorVibration andNoiseAnalyzer2013-07-20发布
2013一08-15实施
福建省质量技术监督局发布
JJF(闽)1058-2013
电梯振动与噪声分析仪校准规范CalibrationSpecificationfor
ElevatorVibrationandNoiseAnalyzerJJF(闽)1058-2013
本规范经福建省质量技术监督局2013年07月20日批准,并自2013年08月15日起实施。
归口单位:福建省质量技术监督局起草单位:福建省计量科学研究院广州计量检测技术研究院
本规范由起草单位负责解释。
本规范主要起草人:Www.bzxZ.net
JJF(闽)1058—2013
林喜鉴
参加起草人:
周长华
邹建清
(福建省计量科学研究院)
(福建省计量科学研究院)
(福建省计量科学研究院)
(福建省计量科学研究院)
(广州计量检测技术研究院)
(福建省计量科学研究院)
(福建省计量科学研究院)
引用文献
术语和计量单位
计量特性
JJF(闽)1058-2013
5.1电梯振动与噪声分析仪的加速度频率响应35.2电梯振动与噪声分析仪的加速度幅值非线性度35.3电梯振动与噪声分析仪的A计权声压级36
校准条件
6.1环境条件3
6.2校准用仪器设备3
校准项目和校准方法4
7.1校准项目4
7.2校准方法5
校准结果表达
校准证书6
8.2校准结果的不确定度评定
复校时间间隔
附录A..
附录B..
JJF(闽)1058-2013
本规范以JJF1071《国家计量校准规范编写规范》、JJF1001《通用计量术语及定义》和JF1059《测量不确定度评定与表示》为基础性系列规范进行制定GB/T24474《电梯乘运质量测量》和GB/T23716《人体对振动的响应测量仪器》共同构成支撑本校准规范制定工作的技术性系列标准。1范围
JJF(闽)1058—2013
电梯振动与噪声分析仪校准规范本规范适用于电梯振动与噪声分析仪的校准。本规范规定了电梯振动与噪声分析仪的计量特性、校准条件和校准方法。2引用文献
本规范引用下列文献
JJG188
JJG676
JJF1001
JF1059
JJF1156
JJF1071
《声级计》
《工作测振仪》
《通用计量术语及定义》
《测量不确定度评定与表示》
《振动冲击转速计量术语及定义》《国家计量校准规范编写规范》GB/T23716
GB/T24474
人体对振动的响应测量仪器
电梯乘运质量测量
凡是不注日期的引用文件,其最新版本适用于本规范。3术语和计量单位
3.1加速度Acceleration
加速度,即速度变化率,速度的变化量与发生这一变化所用时间的比值3.2基准声压Referencesoundpressure对空气声,基准量通常选取20uPa。3.3声压级Soundpressurelevel
已知方均根声压与基准声压之比的以10为底的对数乘20。注:频率计权用分贝(dB)表示。3.4频率计权Frequencyweighting对声级计而言,其恒幅稳态正弦输入信号级与显示装置上指示信号级两者之间作为频率函数关系而规定的差值。
4概述
JJF(闽)1058-2013
电梯振动与噪声分析仪(以下简称“分析仪”)为电梯或自动扶梯(以下总称“电梯”)维护、分析、检验提供乘运质量测量和诊断的工具,它可以测定电梯运行时起动、制动加(减)速度,自动扶梯的振动及噪声等。电梯振动与噪声分析仪主要由加速度传感器、噪声传感器、数据采集与分析仪等部分组成。
5计量特性
5.1电梯振动与噪声分析仪的加速度频率响应加速度频率响应特性的相对误差不大于土5%。5.2电梯振动与噪声分析仪的加速度幅值非线性度加速度幅值非线性度的相对误差不大于土5%。5.3电梯振动与噪声分析仪的A计权声压级A计权声压级示值误差应符合附录B的允差要求。6
校准条件
6.1环境条件
温度:(18~25)℃
相对湿度:(30~90)%
气压:(97~103)kPa
6.2校准用仪器设备
校准电梯振动与噪声分析仪所用标准装置的各测量部分的技术指标见下表1。表1标准装置各测量部分的技术指标3
校准项目
电梯振动与噪声分
析仪的加速度频率
电梯振动与噪声分
析仪的加速度幅值
非线性度
电梯振动与噪声分
析仪的A计权声压
校准项目和校准方法
7.1校准项目
JJF(闽)1058—2013
校准用仪器设备
加速度计套组
标准振动台(包括
信号源、功放、台体
数字电压表
动态信号分析仪
标准电容传声器
正弦信号发生器
测量放大器
电梯振动与噪声分析仪的校准项目见表2技术要求
参考灵敏度的不确定度为1%
加速度波形失真度≤5%
横向振动比≤10%
幅值均匀度≤5%
台面漏磁≤3mT
分辨率:1luV
交流电压测量最大允许误差:0.2%频率示值误差:±0.01%
幅值测量最大允许误差:±2%
在校准频率上传声器灵敏度级的扩展不确定度应优于0.3dB(k=3)
输出频率范围为20Hz20kHz
频率误差应优于±0.25%
输出信号的谐波失真不大于0.1%校准期间幅值稳定度优于±0.05dB测量频率范围为10Hz~20kHz
频率响应优于±0.2dB
谐波失真小于0.1%
校准期间幅值稳定度优于±0.02dB声源的频率范围为63Hz~20kHz
在所需的声压级上谐波失真小于3%
表2电梯振动与噪声分析仪校准项目一览表序号
7.2校准方法
校准项目
加速度频率响应
加速度幅值非线性度
A计权声压级
校准装置
不确定度
JJF(闽)1058-2013
7.2.1所有电子仪器在校准前均应预热15min。7.2.2传感器的安装
7.2.2.1应将传感器的重心尽量对准振动台台面中心。7.2.2.2传感器的输出电缆应固定合适,防止校准时产生剧烈抖动、碰撞和摩擦现象。7.2.3电梯振动与噪声分析仪的加速度频率响应校准原理框图见图1。
被检传感器
数字计数器
信号发生器
功率敲大器
标准传感器
图1校准原理框图
放大器
指示或记
录仪器
数字电压表
7.2.3.1按本规范7.2.2有关规定安装传感器,由振动标准装置给出某一不小于0.1m/s4的固定加速度幅值,改变频率,测量不同频率下被检电梯振动与噪声分析仪的示值。7.2.3.2电梯振动与噪声分析仪工作频率在0.1Hz~80Hz范围,采用比较法校准。推荐在0.1Hz,0.5Hz,1Hz,2Hz,5Hz,8Hz,10Hz,20Hz,40Hz,80Hz各频率点,选取包括8Hz在内的不少于7个频率点进行校准。7.2.3.3电梯振动与噪声分析仪的加速度频率响应应按下列公式计算其相对误差:,=×100%
式中:xi一一电梯振动与噪声分析仪加速度示值,m/s2;Xr
电梯振动与噪声分析仪在8Hz频率点的加速度示值,m/s2;其结果的最大相对误差应符合本规范5.1要求。7.2.4电梯振动与噪声分析仪的加速度幅值非线性度校准原理框图见图1。
(2)
选取8Hz频率点,在频率不变的情况下,由振动标准装置给出不少于6个均匀分布的加速度幅值,分别测量被检分析仪在不同幅值下的示值,分析仪幅值非线性度可按下列公式计算其相对误差:
=×100%
(3)
