JJF(闽) 1059-2014 导轨式电量仪表校准规范
JJF(闽)1059-2014
标准压缩包解压密码:www.bzxz.net
标准内容

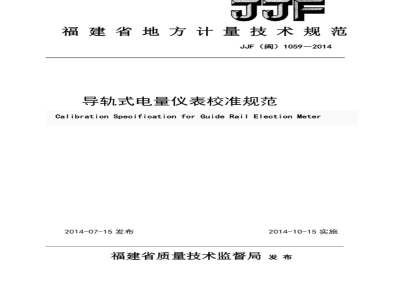

福建省地方计量技术规范
JJF(闽)10592014
导轨式电量仪表校准规范
Calibration Specificationfor Guide RailElectionMeter2014-07-15发布
2014-10-15实施
福建省质量技术监督局 发布
JJF(闽)1059—2014
导轨式电量仪表校准规范
CalibrationSpecificationforGuideRailElectionMeter
JJF(闽)1059—2014
本规范经福建省质量技术监督局2014年07月15日批准,并自2014年10月15日起实施。
归口单位:福建省质量技术监督局主要起草单位:福建省计量科学研究院参加起草单位:宁德市计量所
本规范由福建省计量科学研究院负责解释。本规范主要起草人:
陈丹英
参加起草人:
赵国夫
王榕模
李康祥
JJF(闽)1059—2014
(福建省计量科学研究院)
(福建省计量科学研究院)
(福建省计量科学研究院)
(福建省计量科学研究院)
(福建省计量科学研究院)
(宁德市计量所)
引言,
1范围..
2引用文件..
3.1导轨式电量仪表,
3.2辅助电源,
3.3平均功率.
3.4功率累积..
4概述
5计量特性..
5.1基本误差.
5.2测量范围
5.3分辨力..
6校准条件.
6.1环境条件
6.2测量标准及其他设备.
7校准项目和校准方法
7.1外观检查
7.2工作正常性检查。
7.3绝缘电阻.
7.4工频耐压
7.5示值误差校准..
校准结果.
9复校时间间隔..
附录A..
附录B..
附录C
附录D..
JJF(闽)1059—2014
(12)
JJF(闽)1059—2014
本规范按照JJF1001-1011
《通用计量术语及定义技术规范》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》为基础性系列规范进行制定。
本规范主要参考JJG596-2012《电子式交流电能表检定规程》编制而成。本规范为首次制定免费标准下载网bzxz
1范围
JJF(闽)1059—2014
导轨式电量仪表校准规范
本规范适用于导轨式电量仪表(以下简称为电量仪表)的校准,不适用于数字电能表或具有功率时间积分功能的仪表的校准。2引用文件
本规范引用了下列文件:
JJG596-2012电子式交流电能表检定规程GB/T17215.301-2007多功能电能表特殊要求GB/T17215.322-2008交流电测量设备特殊要求第22部分:静止式有功电能表GB/T22264.1-2008安装式数字显示电测量仪表第1部分:定义和通用要求GB/T22264.3-2008安装式数字显示电测量仪表第3部分:功率表和无功功率表的特殊要求GB/T22264.4-2008安装式数字显示电测量仪表第4部分:频率表的特殊要求GB/T22264.5-2008安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求GB/T22264.7-2008安装式数字显示电测量仪表第7部分:多功能仪表的特殊要求DL/T614-2007多功能电能表
3术语
3.1导轨式电量仪表guiderailtypeelectricitydatalogger具有导轨安装式结构,用于采集电压、电流、功率、相位、频率和电能等电量参数,能进行数据记录与存储,并能进行通讯的电量测量仪表。3.2辅助电源auxiliarysupply
除测量线路以外的交流或直流电源。3.3平均功率meanpower
即有功功率,指交流电路中,一个信号周期内的功率平均值。3.4功率累积powerintegration
一段时间内,平均功率与时间的乘积。其单位为kWh。4概述
导轨式电量仪表是用于采集交流电压、交流电流、交流有功功率、交流无功功率、相位(和或功率因数)、有功电能和无功电能,并具有通讯功能的多功能电力仪表。它JJF(闽)1059—2014
广泛用于公共建筑,实现对不同类型负荷的分项计量功能,为公共建筑的节能提供依据。5计量特性
5.1基本误差
5.1.1电压、电流、功率
导轨式电量仪表的基本误差不应超过公式(1)表示的测量值的绝对误差。4=±(%A+6%A)
式中:
A一一被测量的读数值:
A一一被测仪表的满量程值;
a一一与读数值有关的误差系数:b一一与量程有关的误差系数。
公式(1)中应满足如下关系:
a≥5b
注:a和b由被检表的指标给出。5.1.2频率
表1电量仪表频率基本误差
测试电压
57.7V;100V;220V;
5.1.3相位或功率因数
5.1.3.1相位
准确度等级
相当于相角最大允许误差/°
5.1.3.2功率因数
准确度等级
相当于功率因数最大允许误
仪表准确度等级
最大允许误差
表2电量仪表相位基本误差
表3电量仪表功率因数基本误差
5.1.4电能(有功)
JJF(闽)1059—2014
表4电量仪表电能(有功)基本误差功率
单相和平衡负载时三相仪表的电能基本误差不平衡负载时三相仪表的电能基本误差负载电流为I时,不平衡负载与平衡负载的电能基本误差的误差之差不超过
5.2测量范围
表5电量仪表测量范围
交流电压
交流电流
交流功率(有功或无
相位或功率因数
5.3分辨力
自电源方式
57.7V;100V:220V380V
(0~30)A
输入电压:57.7V、100V、
220V、380V
输入电流:(0~30)A
仪表准确度等级
基本误差限/%
带辅助电源方式
(0~500)V
输入电压:(0~500)V
输入电流:(0~30)A
(45~65)Hz
(0~359.999);(-1~0),(0~+1)输入电压:57.7V、100V、
220V、380V
输入电流:(0~30)A
输入电压:(0~500)V
输入电流:(0~30)A
本地读数或远程读数,各功能数字显示的最小分辨力应不大于该功能对应量程的最大允许误差的1/10。
6校准条件
6.1环境条件
JJF(闽)1059—2014
校准应在表6规定的环境条件下进行表6校准电量仪表环境条件
影响量
相对湿度
电源电压
电源频率
外磁场
6.2测量标准及其他设备
参比值或参比范围
45%~75%
额定值
额定值
无影响
允许偏差
±5℃
6.2.1三相标准功率源、三相多功能标准电能表的技术要求(表7)表7三相标准功率源、三相多功能标准电能表技术要求设备名称
三相标准功率源
三相多功能标准电能表
6.2.2计算机及通讯线缆
交流电压
交流电流
交流功率
相位(或功率因数)
最大允许误差或准确度等级
±0.05°;±0.0005
±0.002Hz
配备计算机和通过RS485远程读取测量值的通讯线缆及相应的接口转换器。6.2.3上位机软件
配备通过计算机读取测量值的上位机软件(可由制造商提供或用通用的软件如MODScan)
6.2.4耐压测试仪
校准用耐压测试仪输出交流电压范围:(0.1~5)kV,输出容量不低于500VA,准确度不低于5级。
6.2.5绝缘电阻表
校准用绝缘电阻表测量范围不小于500MQ,输出电压500V,准确度等级不低于10级。
7校准项目和校准方法
JJF(闽)1059—2014
被校仪器首次校准和后续校准的项目见表8。表8电量仪表校准项目
注:可根据客户需求选择校准项目。7.1外观检查
校准项目
外观及工作正常性检查
绝缘电阻
工频耐压
交流电压
交流电流
交流有功功率
电能(有功)
功率累积
被校仪器应有明显的标识,包括仪器名称、型号、出厂编号、生产单位等;各输入输出端子、信号类型及连线方式应标记准确:无影响校准操作的结构缺陷。7.2工作正常性检查
通电后被校仪器各功能应正常。显示器(若有时)、按键、开关、通讯接口等功能部件均应能正常工作。
7.3绝缘电阻
非工作状态下,将绝缘电阻表的L、E端分别接于工作电源端子与电量仪表机壳、工作电源端子与电压线路、工作电源与电流线路、电压线路与电流线路之间。测定各项的绝缘电阻不低于100M。
7.4工频耐压
非工作状态下,设定耐压测试仪的击穿报警电流为5mA,在工作电源端子与电量仪表机壳之间施加50Hz交流正弦波电压2.5kV,历时1min,不应出现击穿或飞弧现象。5
7.5示值误差校准
JJF(闽)1059—2014
示值误差的校准应在表6规定的条件下,测量标准器预热30min,被检仪器预热15min,然后开始示值误差的校准。7.5.1校准点的选取
7.5.1.1交流电压
交流电压测量功能应视被校仪器的具体情况,对于自有电源形式的,由于仪器的工作电源由电压回路提供,则校准点应选取为被校仪器的额定电压点,如推荐的点有57.7V、100V、220V和380V等。对于带辅助电源形式的,应根据被校仪器交流电压的测量范围选取不少于5个的校准点。推荐点如额定电压的10%、20%;50%;80%;100%点。7.5.1.2交流电流
交流电流测量功能的校准点根据被校仪器交流电流的测量范围选取,一般均匀选取不少于5个校准点,推荐点为最大电流的20%、40%、60%、80%、100%。7.5.1.3交流功率
交流功率测量功能的校准点亦视被校仪器的具体情况,自电源形式时,电压线路施加额定电压,电流线路施加满度电流,在功率因数分别为1.0、0.5(L)、0.8(C)的情况下进行基本校准点示值误差校准,同时在功率因数为1.0时,进行其他校准点的示值误差校准。电流的设置点参考交流电流项目的校准点。带辅助电源形式时,选取7.5.1.1中的任一点作为电压基本点,推荐220V点,基本电压点与7.5.1.2中的各电流校准点结合,进行功率示值误差校准,同样选取7.5.1.2中的任一点作为基本电流点,推荐满量程点,基本电流点与7.5.1.1中的各电压校准点结合,进行功率示值误差校准。7.5.1.4频率
频率测量功能的校准点应在测量范围下限频率,施加额定电压,或参比范围限值之一的电压值,增大频率,顺序达到所选择的校准点,推荐的校准点有45Hz、50Hz、55Hz、60Hz和65Hz。
7.5.1.5相位表和功率因数表
相位和功率因数测量功能的校准点应在电压线路施加额定电压或参比范围限值之一的电压值;电流线路施加额定电流的40%~100%之间的的任意电流值,推荐电压线路施加额定电压,电流线路施加满度电流。增大相角或功率因数,顺序送到所选取的校准点进行相位或功率因数示值误差的校准。对于相位,推荐的校准点有土30°、土60°、土90°、土180°、+45°、+135°。对于功率因数,推荐的校准点有1.0、0.5(L)、0.5(C)、6
