JJF(闽) 1063-2014 标准光源对色灯箱校准规范
JJF(闽)1063-2014
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

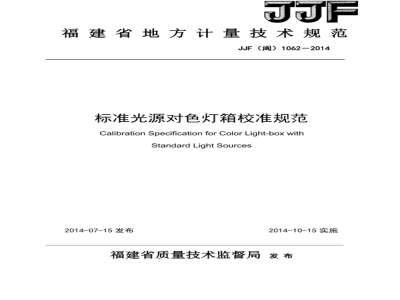

福建省地方计量技术规范
JJF（闽）1062—2014
标准光源对色灯箱校准规范
CalibrationSpecificationforColorLight-boxwithStandard Light Sources
2014-07-15发布
2014-10-15实施
福建省质量技术监督局 发 布
JJF（闽）1062-2014
标准光源对色灯箱校准规范
CalibrationSpecificationforColorLight-boxwith Standard Light Sources
JJF（闽）1062—2014
本规范经福建省质量技术监督局2014年07月15日批准，并自2014年10月15日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院本规范由起草单位负责解释。
本规范主要起草人：
蔡丽枝
参加起草人：
廖小华
（闽）1062-2014
（福建省计量科学研究院）
（福建省计量科学研究院）
（福建省计量科学研究院）
1范围
2引用文
3术语
4概述
5计量特性：
6校准条件
6.1环境条件
6.2校准用测量设备
7校准项目和校准方
7.1校准前检查
7.2照度校准
7.3亮度校准
7.4相关色温校准
7.5色品坐标
7.6显色指数测量
8校准结果表达
9复校时间间隔
附录A对色灯箱校准记录式样，
JJF（闽）1062-2014
附录B校准证书校准结果内页式样·：附录C对色灯箱校准结果不确定度评定（示例）(5)
（15）
JJF（闻）1062-2014
JJF1032-2005《光学辐射计量名词术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JF1059.1-2010《测量不确定度评定与表示》共同构成本校准规范制订工作的基础性系列文件。
1范围
JJF（闽）1062-2014
标准光源对色灯箱校准规范
本规范适用于新制造、使用中和修理后的各种标准光源对色灯箱（以下简称对色灯箱）光学参数的校准。
2引用文件
本规范引用下列文件：
GB/T5700-2008《照明测量方法》GB/T5702-2003《光源显色性评价方法》GB/T26180-2010/CIE13.3-1995《光源显色性的表示和测量方法》FZ/T01047-1997《目测评定纺织品色牢度用标准光源条件》JJG(纺织)066-1995《标准光源箱》检定规程CY/T3-1999《色评价照明和观察条件》ISO3664《印刷技术和摄影的观察条件》（GraphictechnologyandphotographyViewingconditions）
凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）使用于本规范。3术语
3.1CIE标准照明体CIEstandardilluminant[JJF1032-2005，5.55；CY/T3-1999，3.1，3.2]
指具有与某一时相的叠光相同或近似相同的相对光谱功率分布的照明体。C正标准照明体D50代表相关色温为5003K的典型叠光，在CIE1931色品图上，其色品坐标为X-=0.3457，=0.3586。CIE标准照明体D65代表相关色温为6504K的典型昼光，在CIE1931色品图上，其色品坐标为x-0.3127，J=0.3291。3.2显色性colourrendering[JJF1032-2005，5.34]照明光源对物体色貌的影响，该影响是由于观察者有意识或无意识地将它与参比照明光源下的色貌相比较而产生的。一般把光源对物体真实颜色的呈现程度称为光源的显色性。
3.3CIE1974一般显色指数Ra
1032-2005，5.37]
JJF（闽）1062-2014
CIE 1974 general colour rendering indexRa[JJF一组8个特定色样的CIE1974特殊显色指数的平均值。3.4相关色温TepcorrelatedcolourtemperatureTep[JJF1032-2005，5.91]普朗克辐射体的温度。在此温度下，它的感知色与特定观察条件下相同视亮度的给定刺激最接近。相关色温的单位为K。3.5标准光源对色灯箱colorlight-boxwithstandardlightsources提供各种类型的标准光源，具有中性灰的观察背景，用于颜色比较和评价的光源箱，4概述
对色灯箱广泛应用于印染、印刷、塑胶、摄影等行业的颜色管理，准确校对物品的颜色偏差，由标准光源、观察台、背景组成，对色灯箱能提供D65、D50标准光源或其它环境光色参考光源，观察背景环境为中性灰，主要有反射式观察环境和透射式观察环境两种形式。
反射式观察环境的对色灯箱光路示意图如图1和图2所示，对色灯箱的光线入射方向与观察方向有0/45和45/0两种形式，即标准光源以0°角入射、人眼以45°角观察：标准光源以45°角入射、人眼以0°角观察。光源
图10°角入射，45°角观察示意图视线
图245°角入射，0°角观察示意图透射式观察环境的对色灯箱示意图如图3所示，标准光源装在平整漫射的乳白玻璃下面，漫射玻璃直接作为观察台面，透射样品放置在漫射玻璃上进行观察比较。-7
5计量特性
（闽）1062-2014
图3透射式标准光源对色灯箱示意图1..-透射玻璃；
2-光源；
表1对色灯箱技术指标
计量特性
照度或亮度
照度或亮度均匀度
相关色温
色品坐标
显色指数www.bzxz.net
对色灯箱背景色
技术指标
照度：（2000±250）1x
亮度：（1270±320）cd/m2
≥75%
≥60%
（观察台面积≤1m2）
（观察台面积>1m2）
MPE:±300K
MPE:±0.005
-般显色指数R≥90
特殊显色指数R;≥80
中性灰N5～N7
注：以上指标引自IS03664：2009，不用于合格性判别，仅供参考。6校准条件
6.1环境条件
6.1.1环境温度：（15～35）℃；-8-
6.1.2相对湿度：小于85%：
JJF（闽）1062-2014
6.1.3电源电压：交流电源（220土10）V：（50土2)Hz6.1.4对色灯箱周围的其它照明光源不能直接或间接地影响被观察物体的表面，对色灯箱一般要求放置于暗室内。
6.2校准用设备
表2校准设备一览表
计量特性
相关色温
色品坐标
显色指数
对色灯箱背景色
主要设备
照度计
亮度计
色温表、色彩照度计、色彩
亮度计（可选其一）
色彩照度计、色彩亮度计、
分光辐射照度计、分光辐射
亮度计（可选其一）
光辐射照度计、分光辐射亮
度计（可选其一）
灰色样卡
注1：序号1、5中一级引自：JJG245-2005光照度计检定规程注2：序号2中一级引自：JJG205-2005光亮度计检定规程7校准项目和校准方法
7.1校准前检查
技术参数
一级*
一级*
(2000~9500)K,
MPE:±60K
MPE:±0.002
一级*
对色灯箱外形结构应完好，并有对应的标准光源类型名称或型号；接通电源，观察对色灯箱的各种光源是否正常运行；计时器能分别记录光源的累计使用时间；对色灯箱的背景色规定为孟塞尔无光泽中性灰N5～N7，用目测法，采用GB250灰色样卡进行评定。
7.2照度校准
7.2.1配置样品观察台的对色灯箱，如果观察台的面积≤1m2，将观察台平面距离边线50mm均匀分布9个测量点，测点分布如图4所示。如果观察台面积>1m2，应根据面积大小增加测量点。开启对色灯箱电源开关，并开启被校标准光源，使标准光源预热-9-
JJF（闽）1062-2014
15min，关闭环境光源或使对色灯箱处于暗室环境中，避免杂散光影响。然后把照度计探头放置于各测点，逐点测量照度值，记录9个点的测量值。若同时配置多种类型标准光源，应逐个光源进行照度校准。·1
图4测点分布示意图
7.2.2无配置样品观察台的对色灯箱，将标准光源的对应的照射区域做为观察工作面，根据观察工作面的大小确定测量点数，测量点的分布参照图4。测量方法同7.2.1。7.2.3对色灯箱照度平均值
对7.2.1记录的数据，按式（1）计算照度平均值。E.
式中：
E一一对色灯箱在9个测量点实测照度值的平均值，Ix；E，一一在各个测量点实测照度值，1x。7.2.4对色灯箱照度均匀度
对7.2.1记录的数据，按式（2）计算对色灯箱照度均匀度Emx-Em)x100%
AE=(1-4
Emax+Emin
式中：
AE一一对色灯箱的照度均匀度，%；Emx一一对色灯箱9个测量点中的实测最高照度值，Ix；E一一对色灯箱9个测量点中的实测最低照度值，lx；7.3亮度校准
7.3.1用于透射式观察比较的对色灯箱，其光源表面为平整漫射的光照面，测量点分布参照7.2.1。开启对色灯箱电源开关，点亮光源，使光源预热15min，关闭环境光源或使对- 10 -
JJF（闽）1062-2014
色灯箱处于暗室环境中，避免杂散光影响，然后采用亮度计逐点测量光照面各测量点的亮度值，记录9个点的测量值。
7.3.2对色灯箱亮度平均值
对7.3.1记录的数据，按式（3）计算对色灯箱亮度平均值。La=
式中：
L一一对色灯箱9个测量点实测亮度值的平均值，cd/m2；L,一一对色灯箱光照面各个测量点实测亮度值，cd/m2。7.3.3对色灯箱亮度均匀度
对7.3.1记录的数据，按式（4）计算对色灯箱亮度均匀度AL=(1-)x100%
Lmax +Lmin
式中：
AL一一对色灯箱的亮度均匀度，%；Lmx—一对色灯箱9个测量点中的实测最高亮度值，cd/m2：Lmin一一对色灯箱9个测量点中的实测最低亮度值，cd/m2；7.4相关色温校准
相关色温的校准方法同照度校准方法基本一样，而且两个参数可以同时进行测量。7.4.1配置样品观察台的对色灯箱，开启对色灯箱的电源开关，点亮光源，使光源预热15min，关闭环境光源或使标准光源处于暗室环境中，避免杂散光影响。然后把色温表或色彩照度计探头放置于样品观察台中心位置，测量相关色温值，重复测量3次，取平均值作为对色灯箱相应光源的相关色温值。若标准光源配置多种类型光源，应逐个光源进行相关色温校准。
7.4.2无配置样品观察台的对色灯箱，将标准光源的对应的照射区域做为观察工作面，按7.4.1方法测量相关色温值。
7.4.3对色灯箱相关色温平均值和相关色温偏差对7.4.1记录的数据，按式（5）和（6）分别计算相关色温平均值和相关色温偏差。-11 -
