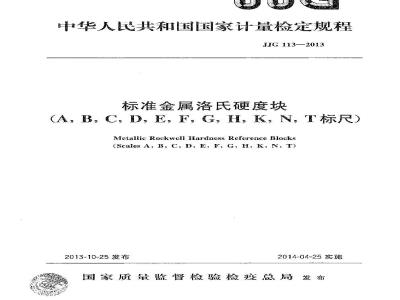

中华人民共和国国家计量检定规程JIG 113—2013
标准金属洛氏硬度块
A.B.C. D. E. F.G. H.K N. T标尺)Metallic Rockwcll Hardness Rcference Blocks(Scales A, B,C, D,E, F,G,H,K,N, T)2013-10-25发布
2014-04-25实施
国家质量监督检验检规总局发布华人民共和
国家计量检定规程
标准金属氏硬度块
(A, B, C, B, E,F, G, H, K, N, T标尺)JJG113:--2013
国家质量监督检验检疫总局发布中医履检出版社出版发行
北京市朝阳区和平里西街甲2(100013)北京市西城区罡河北街16号(10005)网丝 spe. net. en
总编室:(010)51275323发行中心:(010)51780235读者务部:(010)68523946
中国标澄出版祛泰皇岛印刷厂印刷各地新华书店经销
开个 880×123C 1/16
印张1学数22于字
2014年1月第一版2011年1月第一次印刷#号:15026-3-2873
由本社发行中心调换
妞有印装差错
版权专有侵权必究
举报电话:(010)68510107
JJG113--2013
标准金属洛氏硬度块
A.B.C.D.E.F.G.
H,K,N,T标尺)检定规程
Verifieatinn Regulation of Metallic RockwellHardness Reference Blocks (Seales A, B, CD,E,F,G.H,K.N,T
JJG 113--2013
代替JIG113-2003
归口单位:全国力值硬度计量技术委员会主要起墓单位:呼国计量科学研究院河南省计量科学研究院
中国测试技术研究院
参加起草单位:上海市计黛测试技术研究院福建泉州丰泽东海仪器硬度块厂莱州华银试验仪器有限公司
本规程委托全医力硬度计量技术委员会负责解释本规程主要起草人:
.JJG113-~-2013
张峰 (中国计量科学研究院)
何力(中国让量科学研究院)
王广俊(河南省计量科学研究院)徐志敏(中国测试技术研究院)参加起草人:
虞伟良(上海市计量测试技术研究院)陈俊薪(福建泉州丰泽东海仪器硬度块厂)王敬涛(莱州华银试验仪器有限公司)引言
1范围·
2引用文件
3概迷·
4计量性能要求
4.1标块的硬度范围及均勾度
4.2标准块的稳定性·
5通用技术要求·
5.1标雅块几何形状
5.2标谁块的比他要求.
6计量器具控制
6.1检定条件·
6.2检定项H和检定方法
6.3检定结果的处理
6.4检定周期
附录A比对用标准金属洛氏硬度块JJG 113--2013
录B标推金属落氏硬度块检定记录格式附录C标雅金属洛氏硬度块检定证书内页格式附录I)标准金属洛氏硬度块检定结果通知书内页格式(I)
(2))
(2)
(4)
(4)
(8))
J.IG 113~--2013
本规程接照JJF1002一2010《图家计量检延规程编写规则》给出的规则起擎。本规程代替JIG113一2003《标推金属洛氏硬度快(A,B,C,D,E,F,G,H,K,N,T标尺)》。与JJC113一2003相比,本规程主要技术变化如下:一修改了标准硬度块的均匀度要求(见表2);-增加了特殊形状要求的标雅块,但工作面衰面积不小于2400 mm2的规定(见裴3);
增加了标准硬度块平而度及平行斑的检定方法(现6.2.2.2);…-删除了对标推硬度机的要求,将其放到JJG112---2013《金属洛氏硬度计》叶;
修改主试验力的施加时间为(1-~8)S(见6.2.2.7)本规程在創定过程中充分考虑了GB/T230.1一2009《金属材料洛硬度试验第1部分:试验方法(A、B、C、、E、F、G、I、K、N、T标尺)》、GB/T230.3—2002《金属材料落氏硬度试验第3部分:标准硬度块(A、B、C、D、E、I、G、II、K、N、T标尺)的标定》、ISO 6508-1:2005 《金属材料、氏硬度试验第1部分:试验方法》(A,B,C,D,E,F,G,I,K,N,T标尺)Metallic materials--Rockwell hardness test---Part l: Test method (scales A, B, C, D),E,I,G,II,K,N,T)I、ISO6508-3:2005《金属材料洛氏硬度试验第3部分,标准块的校准》(A,B,C,D,E,F,G,H,K,N,T标尺)Metallic materi.als.--Rockwell hardness test--Part 3: Calibration of relerence blacks (scales A,B, C,D,E,F,G,H,K,N,T)等与标准金属氏硬度块有关文件的术语、符号与定义,以及相关的技术要求、技术指标和检验方法。\--JJG113—2003的历次版本发布情况为:JJG 113-—1984;JJG 113--1991。l
1范围
JIG 113—2013
标准金属洛氏硬度块(A,联C,D,E,F,G,H,K,N,T标尺)检定规程
本规程适珊于标雅金属洛氏硬度块(A,B,C,D,E,F,G,H,K,N,T标尺)的首次检定、后续检定和使用中检查。2引用文件
本规程引用下刻文件:
JJG 21—2008 千分尺
JG 28—2000平晶
凡是注日期的引用文件,仅注且期的版本适用于本规程;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规程。3概述
标避金届落氏硬度块(以下简称标准换)是对金厨落氏硬度计进行间接检定的标准器具,落氓硬度标尺和计算公式表1。囊1洛氏硬度标尺
度单位
压头类型
金刚石圆锥体
l. 587 5 Inm 球
金刚石測锥体
金刚石圆锥体
3. 175 tm 球
1. 587 5 mtm 球
1.5875mm球
括 3. 175 m tri 球
p 3. 175 mm 球
初试验力 F:
主试验力 F
总试验力 F
硬度值计算
硬度单位
压头类型
金刚石圆锥体
金刚有圆银体
金刚圆链体
pl.5875mm球
HRI5'IW
HR30Tw$l. 587 5 m 球
HR45TW!
$l. 587 5 mm 球
JJG 113--2013
表1 (续)
初试验力 F。
主试验力F
总试验力F
注:1H为站除主试验力后,在初试验力下测得的压痕戏余深度(单位:min)。2使压钢球压头时,其特号后面加“S”,如IIRIBS。4计量性能要求
41标推块的破度范用及均匀度
硬度值计算
标准块的均匀度是指在检定条件不变的情说下,用基标准氏硬度机在标准块的工作面不间位置上所测得的备点硬度值之闻的最大差值。标谁块的硬度范谢及均匀摄要求见表2。
表2中,H表示定度标催块时所测定的5点硬度值的算术平均值,单位符号以HR表示,可以在HR后面加上不间的氏硬度标尺用于表示不同标尽的洛氏硬度单位符号。
示例:30.1HRC表示采用C标尺测定的落无硬度值为30.1,单位符号以HRC表示。4.2标准块的稳定性
4.2.1标块的稳定性,印前后两次检定所得硬度平均值之差的绝对值丧示,常用标推块1年内的稳定性要求见表2.
4.2.2为了保证标准块金相纽织的稳,在生产钢质硬度块,应进衍冷处理,并经半年以「的自然时效。
表 2标准块硬度范围、均匀避和稳定性标尺
标准块硬度范用
(20~40) HRA
(45~-75) HRA
(8C-~88) HRA*
(20~50) HRB
(60~-80) HRB
(85-~100) HRB*wwW.bzxz.Net
度均勾度*
0.015(100-H)或U.4HRA
0. 02(130—H) 或 1.0 HRB
稳定性不大于
标快硬度范围
(20-~30) HRC*
(35-55) HRC*
(60-~70) HRC*
(40~-47) HRD
(55-63) HRD
(70--77) HRD
(70~-77) FIRE
(84~90) HRE
(93~-100) HRE
(60~75) RF
(80--90) HRF
(94-~100) HRF
(30~-50) HRG
(55~-75) HRC
(80-94) HRG
(80~-94) HRH
(96-~100) HRH
(40--60) HRK
(65--80) HRK
(85-100)HRK
(70~-77) HR15N
(78-~88) HR15N
(89.~91) HR15N*
(42--54) HR30N*
(55~73) HR30N
(74~~80) HR30N:
(20--31) HR45N
(32-~61) HR45N*
(63-~70) HR45N
(73~~80) HR15T
(81--87) HR15T
(88-~93) IIR13T*
JJG 113---2013
裘2(续)
硬度尊氢度*
0. 01(100-H) 或 0. 4 HRC
0. 01(100-H) 或 0. 4 HRD
0.02(130-H)或1.0 HRE
0. 02(130-H) 或 1.0 HRF
0. 02(130-H)或1.0 HRG
C.02(130—II) 或 1,0 IIRII
0. 02(130-H) 或 1. 0 HRK
0.02(100-H)或0.6HRN
0.03(100-H)或 1.2 HRT
稳定性不大于
0.6 HR15N
O.9 FR30N
0. 6 FR30N
0.9 HR45N
0.9 HR15T
标准块便度范围
(43~56)HR30T
(57~69) HR301
(70.~82) HR30T*
(1233) HR45T
(34-~54) IIR45T
(55 -~72) HR45T
JJG 113—2013
表2(续))
硬度均匀度*+
C. 03(100-H) 或 1. 2 HRT
为硬度计周期检定常用的标准块。离个值时应取较大值:为5点硬度的平均值,学求
5通用技术要求
标准块儿何形状
标准块的尺寸,平面度、平行度和表面粗糙度要求见表3。表3标准块几何形状
形状”
长X筑或直径
不小于
60×40
外圆≥860
表面粗糙庭参数Ra*
工作面
支承面
稳定性不大于
0.9 HR30T
0. 9 IIR30T
工作通与
支承面的
平面度
特殊要求标准块,可以为其他形状,但工作面表面积不小于2400tutu**
测量衰面粗接度时敢祥长度为 0.8 mm5.2标准块的其他要求
工作商与
支承面的
平行度
(0.02/50)
5.2.1标块不得有磁性,其工.作面和支承面不得有锈蚀、裂纹、划痕、毛刺、砂眼等缺陷。
5.2.2标准块应有制造者标志、缩号、硬度标尺标记。标志、编号和标记应刻在标准块的侧面或工作面上。标准块应附有硬度范周的标记。5.2.3使用过的标准块,不允许磨制后再再新检定。6计量器真控制
6.1检条件
6.1.1环境条件
JIG 113---2013
6.1.1.1标准快应在(23二5)℃和相对湿度不超过70%的环境条件下进行检定。6.1.1.2周围坏境应清,无振动,无腐蚀性气体。6.2检定项目和检定方法
捡頭目见表4。
表4检定项目表
检定项目
几何形状
其他要求
硬度值
均勾度
首次检定
后续检定
注:表中“十”表示应检项目:“一”表示可不检项百。6.2.2检定方法
使用中检查
6.2.2.1检定前,应将标准块用汽油或酒精擦洗干净,恒温2h后方可检定。6.2.2.2为检测标准块的%面度及平行度,应从同一批中随机抽取至少一个样品进行试验。
标准块平面度可用不低于Φ80mm的1级平面平晶进行检测,平而度计算公式参见JJG28--2000中式(D.1),其结果应符合表3的要求。标准块平行度可用测量范囤为(0~25)1m的于分尺进行检测,在标准块上均句测量5点璨度,最大悔与最小值之差作为其平行度,结界应符合表3的要求,6.2.2.3标准快检定应在基标准机上进行。检定时,经过多次与基准机比对确定的标准机的系统误差,应进行修正。6.2.2.4压头应定间使用,并牢固地安装在基标准机的主轴。每次更换压头时,在试块上至少试压10次,以使基标准机各部位处丁正常工作状态。6.2.2.5压头接近标准块表面时的速度不应超过1mIm/s,6.2.2.6压头与标谁块工作面接触,施加初试验力,加力时应平稳,初试验力的保持时间不应超过3 s。
6.2.2.7将压痕深度测量装置对准规定位置,平稳并无冲击地施加主试验力,施加时间为(1~8)S,总试验保持时闻为(5士1)s,主试验力在(2~~3)s内平稳匍除,在(3~5)s内读数。
6.2.2.8检定时,标准块应贴合基标准机工作台台面移动。在标准块L压出6个压痕,第1个压狼忽略不计,其余5点均匀分布。两相邻压痕中心间距离不小订压痕直径的倍,且不应小于2mm。压痕中心至标准块边缘的距离应不小于压痕直径的2.5倍面耳不应小于1 mm。测定的5个压痕硬度值的算术平均值,加上基标雅硬度机的修正量,即为该标准块的硬度值。5个压痕硬度值中的最大值与最小值之差即为该标准块的5
JJG 113—2013
均匀度。测斌结果应符合裴2的要求。6.2.2.9在后续检定中、所测定的标准块的5点平均硬度值与「次检篇的硬度值之差应符合表2中稳定性的要求。
6.3检定结果的处理
6.3.1按承规程检定合格的标准块发给检定证书。检定不合格的硬度块发给检定结果通知书。
6.3.2标推块的硬度值应刻在1作边缘。6.4检定周期
首次检定后的标雅块,检定周期为1年;1年后复检合格,且稳楚性满足要求的标块,捡定周期-股不超过2年。
