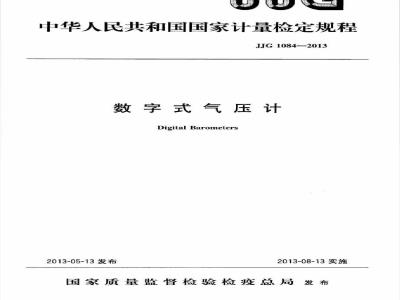

中华人民共和国国家计量检定规程JJG1084—2013
数字式气压计
Digital Barometers
2013-05-13发布
2013-08-13实施
国家质量监督检验检疫总局发布JJG1084—-2013
数字式气压计检定规程
Verification Regulation of DigitalBarometers
归口单位：全国压力计量技术委员会主要起草单位：中国气象局气象探测中心中国白城兵器试验中心
JJG1084—2013
参加起草单位：甘肃省气象信息与技术装备保障中心上海市气象信息与技术支持中心安徽省气象局大气探测技术保障中心本规程委托全国压力计量技术委员会负责解释本规程主要起草人：
JJG1084—2013
李建英（中国气象局气象探测中心）贺晓雷（中国气象局气象探测中心）于贺军（中国气象局气象探测中心）齐久成（中国白城兵器试验中心）参加起草人：
李晓峰（甘肃省气象信息与技术装备保障中心）彭慧（上海市气象信息与技术支持中心）周昌文（安徽省气象局大气探测技术保障中心）引言
1范围
2引用文件·
3计量单位
5计量性能要求
5.1示值误差
5.2稳定性·
5.3回程误差
6通用技术要求
6.1外观·
6.2功能
7计量器具控制·
7.1检定条件·
7.2检定项目.
7.3检定方法
检定结果的处理
7.5检定周期..·
附录A气压计示值检定记录格式
附录B
JJG1084—2013
检定证书/检定结果通知书（内页）格式第2页附录C检定证书（内页）格式第3页附录D
检定结果通知书（内页）格式第3页附录E
工作介质高度差引起的误差修正方法(I)
（2）
（2）
（3）
（8）
JJG1084-2013
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JF1008《压力计量名词术语及定义》和JJF1059.1《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。本规程参考了国际法制计量组织（OIML）的R97国际建议《气压计》（Barometers）和（气象仪器和观测方法指南》（GuidetoMeteorologicalInstrumentsandMethodsofObservation）对气压测量准确度水平的要求进行制订，本规程回程误差的计算方法采用了R97国际建议《气压计》（Barometers）中回程误差的基本算法，本规程计量性能要求中0.03级主要考虑了WMO对气压测量准确度水平的要求本规程稳定性指标的制订采用了JJG875一2005《数字压力计》中稳定性的指标：本规程对具体检定方法和技术指标进行了细化、补充和修改。本规程为首次发布。
1范围
JJG1084—2013
数字式气压计检定规程
本规程适用于测量范围在（10～1200）hPa内数字式气压计（以下简称气压计）的首次检定、后续检定和使用中检查。2引用文件
本规程引用下列文件：
JG875—2005数字压力计
JJF10012011通用计量术语及定义JJF1008—2008压力计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3计量单位
气压计的压力单位为百帕（hPa），或是其十进倍数单位。4概述
气压计是以数字形式输出（显示）气压量值的大气压力测量仪器（包括综合测量仪器中满足上述形式的大气压力测量单元）。气压计的结构可分为整体型和分离型，通常用于测量大气压力。其工作原理如图1所示，被测压力经传压介质作用在压力传感器上，压力传感器输出相应的电信号，由信号处理单元处理后显示压力量值。
被测压力
5计量性能要求
5.1示值误差
传感器
处理单元
图1气压计工作原理
气压计示值误差应满足表1的要求。表1气压计的准确度等级与最大充许误差准确度等级
最大充许误差/hPa
输出(显示)
5.2稳定性
JJG1084—2013
推确度等级为0.05级及以上的气压计，相邻两个检定周期之间在同一检定点上示值变化量的绝对值不大于最大充许误差的绝对值。5.3回程误差
气压计的回程误差不大于最大充许误差绝对值的二分之一。6通用技术要求
6.1外观
6.1.1气压计结构应完整，接（插）件应牢固，不应有松动现象。6.1.2气压计应标明产品名称、型号，出厂编号、测量范围、制造单位或商标等信息。6.1.3数字显示应笔画齐全，不应有缺笔画的现象。6.2功能
开关，按钮等键应功能正常，不应有影响计量性能的缺陷。7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。7.1检定条件
7.1.1标准器
7.1.1.1可供选择的标准器种类：a）
数字式气压计：
绝压型气体活塞式压力计。
7.1.1.2选用的标准器测量范围应覆盖被检气压计的测量范围。标准器最大充许误差的绝对值应不大于被检气压计最大充许误差绝对值的三分之一。当选用绝压型气体活塞式压力计作标准器时，最大允许误差的绝对值应不大于被检气压计最大充许误差绝对值的二分之一
注：当选用0.005级以上的绝压型气体活塞式压力计作标器时，不确定度或最大允许误差的绝对值应不大于被检气压计最大允许误差绝对值的二分之一。7.1.2辅助设备
气体压力控制装置。一般由压力源、真空源、压力调节器组成，必要时包括气压箱。
7.1.3环境条件
7.1.3.1环境温度：0.1级及以上的气压计（20士2）℃，0.2级及以下的气压计（205）C。当选用绝压型气体活塞式压力计作标准器检定0.01级的气压计时，环境温度应控制在（20士1）℃范围内。
7.1.3.2环境湿度：不大于85%RH。7.2检定项目
气压计检定检查项目一览表见表2。2
检定项目
示值误差
稳定性
回程误差
JJG1084—2013
表2气压计检定检查项目一览表
首次检定
注：“十”表示应检项目，“二”表示可不检项目。
7.3检定方法
7.3.1外观及功能检查
用目力观察及通电的方法检查。7.3.2检定前的准备工作
后续检定
7.3.2.1气压计在检定条件下放置2h以上，才能进行检定。使用中检查
7.3.2.2气压计示值误差的检定按图2所示的方式连接或按图3所示方式在气压箱中进行。
连接管路
气压标准器
压力控制装置
被检气压计
图2气压计示值误差检定气路连接方式一连接管路
压力控
制装置
标准器
气压箱
气压计
图3气压计示值误差检定气路连接方式二3
JJG1084—2013
7.3.2.3检定时传压介质可选用洁净、于燥的空气或氮气：当选用氮气对仪器的计量性能存在影响时，应选用空气（如检定振筒式气压仪时应选用空气作为传压介质）。7.3.2.4检定时应使气压计压力参考位置与标准器压力参考位置在同一水平面上。当两者参考位置不在同一水平面上时，由参考位置高度差引起的误差应不大于气压计最大允许误差的十分之一，否则，应对气压计示值误差进行修正，修正值计算方法见附录E。
7.3.2.5示值检定前，准确度等级为0.05级及以上的气压计做2次升压（降压）试验，准确度等级为0.1级及以下的气压计做1次升压（降压）试验，不得对气压计示值做调整。
7.3.2.6检定前应对检定系统进行密封性检查，由于漏气造成的最大压力差不得超过气压计最大允许误差的十分之一。7.3.3示值误差检定
7.3.3.1检定点选取。在气压计的测量范围内应均勾地选取至少6个整10hPa检定点，其中应包含测量范围上限点和下限点。7.3.3.2检定从测量范围下限点（或测量范围上限点）开始依次调整。准确度等级为0.05级及以上的气压计，按选取的检定点逐点进行两次压力循环的示值检定，准确度等级为0.1级及以下的气压计，按选取的检定点逐点进行1次压力循环的示值检定。在检定过程中，应平稳地升压或降压。在每个检定点上，稳定后的压力不得偏离该检定点±5hPa。
7.3.3.3在各检定点上，压力稳定后分别读取并记录标准器和被检气压计示值。气压计示值检定记录格式见附录A。
7.3.4数据处理
7.3.4.1示值平均值计算
气压计在整个测量范围内有m个检定点，并进行n次循环检定。按式（1）、式（2）分别计算标准器、气压计各检定点示值平均值：（+）
a+a）
P=2n台
式中：
p-—标准器第i个检定点示值平均值，hPa；P
(i-1,2,..,m)
(i=1,2,.,m)
标准器正行程第i个检定点第次检定示值，hPa；标准器反行程第个检定点第次检定示值，hPa；—气压计第i个检定点示值平均值，hPa；P
气压计正行程第i个检定点第次检定示值，hPa：Ppp
气压计反行程第i个检定点第次检定示值，hPa。7.3.4.2
示值误差计算
按式（3）、式（4）分别计算气压计各检定点正行程、反行程示值误差：4
式中：
JJG1084—2013
Apu=Pu-（pu十c）+opH
ApDu=PDu-(p+e)+opH
(i=1,2,.,m)
(i=1,2,..,m)
气压计正行程第个检定点第次检定示值误差，hPa；标准器第i个检定点示值修正值，hPa；ophi——气压计第i个检定点由高度差引起的示值误差修正值，hPasAppu
气压计反行程第1个检定点第次检定示值误差，hPa。(3)
按式（5）、式（6）分别计算气压计各检定点正行程、反行程示值误差的平均值：p=
Apbr-1
式中：
(i-1,2,.,m)
(i=1,2,.*gm)
Ap气压计正行程第i个检定点示值误差平均值，hPa；Ap—气压计反行程第i个检定点示值误差的平均值，hPa。按式（7）分别计算气压计各检定点示值误差的平均值：Ap
（APH+APD)
式中：
(i-1,2,***,m)
△p气压计第i个检定点示值误差的平均值，hPa。气压计各检定点示值误差平均值的最大值应满足5.1要求。7.3.4.3气压计各检定点示值修正值气压计各检定点示值修正值等于一AP7.3.5稳定性
7.3.5.1利用示值误差检定数据，按式（8）计算各检定点示值稳定性。气压计各检定点示值稳定性检定记录格式见附录A。Ai=|Ap-Ap
式中：
(i=1,2,.,m)
Au,一气压计相邻两个检定周期之间第i个检定点的示值稳定性，hPa；Ap一上一周期检定证书上第i个检定点示值误差平均值，hPa。气压计各检定点示值稳定性的最大值应满足5.2要求。(8)
7.3.5.2气压计各检定点示值稳定性合格，示值误差合格，气压计不需进行任何调整气压计各检定点示值稳定性合格，示值误差不合格，对于具备调整功能的气压计将其示值调整到最大允许误差范围以内，重新进行示值误差检定。7.3.6回程误差
利用示值误差检定数据，按式（9）计算气压计各检定点的回程误差：Apet=App—Apa
(i-1,2,\,m)
式中：
JJG1084—2013
Ape—气压计第i个检定点回程误差。气压计各检定点回程误差的最大值应满足5.3要求。7.4检定结果的处理
经检定的气压计，其计量性能和通用技术要求符合本规程的规定为合格，并出具检定证书（检定证书内页格式第2页见附录B，检定证书内页格式第3页见附录C）：检定不合格的气压计出具检定结果通知书（检定结果通知书内页格式第2页见附录B，检定结果通知书内页格式第3页见附录D，并注明不合格项目和内容：当两个检定周期之间的示值变化量大于最大允许误差的绝对值，经调整合格后示值检定合格的气压计，出具检定证书，并注明“该气压计不能作为标准器进行量传”；首次检定合格的气压计应注明“首次送检、未经示值稳定性检定”的内容。7.5检定周期
气压计的检定周期一般不超过1年。附录A
送检单位
气压计
标准器
检定地点
测量范围
第1次压力循环/hPa
正行程
标准器
检定结果
气压计
反行程
标准器
气压计
（1）外观和功能检查
记录编号
型号规格
环境温度
气压计示值检定记录格式
标准装置名称
出厂编号
第2次压力循环/hPa
正行程
标准器
气压计
反行程
标准器
最大允许误差/准确度等级
环境湿度
标准器/hPa
气压计
（2）稳定性绝附值最大值wwW.bzxz.Net
平均值
修正值
标准装置编号
制造单位
环境气压
正行程
证书编号
工作介质
气压计/hPa
反行程
示值误差
示值误差
平均值
（3）回程误差最大值
平均值
回程误
正/反
稳定性示值修
行程示
值误差
平均值
最大值
结论根据检定结果，该气压计：口合格（口示值经过调整，口首次送检、未经示值稳定性检定）不合格（口示值误差口稳定性口回程误差）检定员
检定日期
核验员
核验日期
