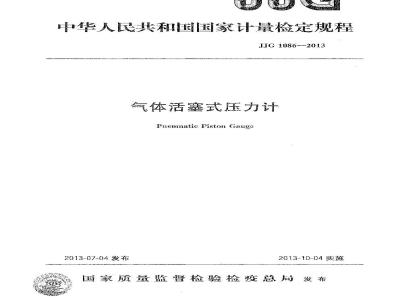

中华人民共和国国家计量检定规程JJG1086—-2013
气体活塞式压力计
Preumtatic Piston Gag
2013-07-04 发布
2013-10-04实施
国家质量监督检验检疫总局发布JJG1086--2013
气体活塞式压力计检定规程
Verification Regulation of PneunaaticPiston Gauge
归单位:全国压力计凰技术委员会主要起草单位:中国计量科学研究院北京长城计测试技术研究所
JJG 1086-
太原市太航压力测试科技有限公司参加起草单位:深圳市计量质量检测研究院山西省计量监督检测试所
本规程委托全国压力计量技术委贯会责解释本规程主要起草人:
李鑫武
闽普平
参加起草人:
张金亮
JJG1086--2013
(中菌计量科学研究院)
(北京长城计量测试技术研究所)(太原市太航压力测试科技有限公司)(深圳市计量质量检测研究院)(西省计靠监督检定测试所)
引用文件
概述·
计量性能要求
4.1准确度等级..
4.2活塞有效面积
JJC 1086--2013
活轰及其连接件质量和专用磁码质量活攀近直度
新塞转动延续时间·
活塞下降速度
密封性
馨有效潮积期变化
5遵用技术求
5.1 外观-
5.2活窘系统-
5.3承重盘科专用础码
6计量器具控制
6.1.检定项盟….
6.2检定条件
6.3检定方法··
6.4检定结臭的处理
6.5检定周期·
渐录A压力形变系数的计算
附录B检定证/检定结果通划书内页信息及格载附录C中国各要城市重力加逸度
附录D对用于測量绝对压力的压力订的说明()
(4)
JJG 1086—2013
JIF1002《国家计-量检定规程缩驾规则》IJF1001《通用计量术谱及定义》、F1008《压力计量名词术语及定义》和JIF1059《测景不确定度评定与表示》热同构成本规程制订的基础性系列规范。本规程参照阅际法制计量组织(OIML)的菌际建议《压力天平》(Prcssure
Balance)进行制订,采用其中的基不原则,对其体方法和技术指标进行了细化、补充和修政。
門范围
J3G1086—2013
气体活塞式压力计检定规程
本规程适用于测量范函限不高于10MP,工作介质和新塞系统润潜介质为气体,而测量表床和/或绝对压力的气体活塞式床力计(以下简称乐力计)的首次检定、后续检定和使用中检查。
不规程不适用于不加载础码或活塞系统不旋转的压力计,引用文件
本规程引用下列文件:
G99码
JJF1001避用计量术语及定义
JF1008压计量名询术语皮宽义
OrMLRIl0E力天平国际建议(PrcssureBalance))凡是注日期的引用文件,仅注日期的版本适用乎不规程;凡是不注日期的引用文件,其最新版本(包拆所有的修攻单)适用于本规程。3概述
压力计是利用流体静力乎衡原理进行压力测量的计量器基,…般引活塞系统,专期硬、医力校验器组成。
压力计测量范围下限和测量范围上限应由制造厂注明,测景范函上限一般按1×10\,1.6×10\,2.5×10″\,4×10\,6×10″(MPa)系列选取。4计量性能要求
4.1准确度等级
压力计的准确度等级和最大允许误差的关系应符合表1的规是表 1 准确度等级和最大允许误差推确度等级
A.2活塞有效面积
最大允许误差
实际测量压力值的士0.005%
实际测量压力值的土0.01%
实际测量压力值的士0.02%
实际测量压力值的±0.05%
活塞有效而积的最大允许误差和压力计准确度等级的关系应符合表2.1的规定。准硫度等缀
心.05级
JJG1086-2013
表2.1活塞有效面积最大允许误差活塞有效面积最大允许误差
.0.01%
压力计的活塞有效面积不宜过小,不同测量范間的压力计的活塞有效闻积应符合表 2. 2 的规定。
表2.2活密有效面积
测量范围「限/MPa
0. 1≤p≤0. 25
活寒及其连接件质鼠利专用础码质量4.3
活塞有效简积不小于/cm
压力计活塞及其连接件质量和专用础码质量的最大误差应符合表3的规难表3活塞及其连接件质和专用码质量最大允许误差严确度等级
活塞乖点度
活赛及其连接件质量利专用祛码质量最大允许误落-0. 001%
压力计的活塞承重盘平面对活寒辑线垂直度符合表4的规定。表4活察垂真摩
灌确度等级
4.5活塞转动延续时间
垂真度不大子
压力计的活案转动延续时间应符合表5的规难。2
测量范南」限
-0. 1≤ps0. 25
4.6活塞下除速度
JJG 10862013
表5活塞转动延续时间
測量范谢下限的专用
储码外径不大于/mm
活塞转动延缤吋闻不小引
1lnzin30s
3 min30 s
2 min30 s
压力计的活塞下降速度应符合表6的规定,制造广注明的测量范固上限与3中不致的压力计,其活赛下降速度应符合最接近的測景范庸上限的相成娶求。表6活下降速度
测童范国土限
-0. 1≤p0. 25
活塞下降逮度不大可/(mm/ min)0.01级
压力计的鉴别颜成不超过与测量范圈下限最大允许误差绝对道相应的砖码质量值,般大到5mg的数倍最接的慎。
4.5密封性
在压力计测量范上限试验距力下,压力计校验器密封性试验的厝5 min压力下降值不超过试验压力的2%。
4.9游塞有效积周期变化
后续检定压力计的活寰有效而积周期变化应符命表7规定裳 7寇背效面积周期变化
雅确度等级
5通用技术要求
5.1外观
活塞有效面积周期变化不大子
5.1.1压力计校验器的铭牌上应标有产品名称、型号、仪器编号、测量范、准确度等级、制造商名称和出广日期等标记。JJG1086--2013
5.I.2电机带动活塞转动的压力计通电后,转动部件豹转动应半稳。5.2活塞系统
证塞(及!连接件)与活赛筒上均应标有唯一性缩导及能指示活塞系统安装方向的标记。活塞和活寒筒的工作表面应光滑无锈点,不应有影响计量性能的锈蚀划痕。活塞系统转动应灵活,并能自由地准活塞筒内移动,不得有卡滞现象。5.3承重盘和专用秩码
5.3.1承重盘和专用砖码上应标有产品编导、标称压力值或标称质量值,标称值相间的专时磁码还应标有顺序编号。5.3.2来力计的承惠盘和专用磁码,其表面脸宠好,右耐磨防锈层的磁码不得有锈点,同时应光滑无损伤。
5.3.3压力让各块专品码的需面必须能正确配金,不得过松戏过紧,并能保持厚心,取,放自如,
5.3.4如果承重或专用础码上有调整腔,调整塞的上丧南不得高于磁码或承重盘的表面。
5.3.5压力计专用磁码应用无磁金属材料。6计器具控制
计量器具控制包括首次检定、后续检延剩使用中检查。6.1检定项目
压力计的检定项用见表8。
表8检定项目
检定项目
活塞系统
承重盘和专用础码
活塞有效而积
活塞及其连接件质量和专用法码质4.4
活塞垂直度
5活塞转动延续时间
活塞下降速度
4.7鉴别
4.8密封性
4.9活塞有效面积期变化
首次检定
注:表中“十”素示应诊定,“”表示可不检定,6.2.检定条件
后续检定
使用中检查
6.2.1、检定设备
6.2.1.1检定用主标准器
J.JG 1086—2013
0.005级的压力计由国家乐力谁检定。其他准确度等级压力计的检,应满足以下条件:(1)标准器压力计的活塞有效而积最火允许误差绝对值应不人于被检压力计活塞有效而积最大允许误差绝对值的1/2;(2)标器的活塞有效面积应大于被检压力计的活塞有效面积或与其接近:(3)首先选用测量范围上限与被检乐力计相间的压力计作为标准器,其次可以选用测量范国上限与被检压力计测量范圃上限相近的标准器。6.2.1.2检定用配设备
检定用配套设备列于表9。
表检定用配套设备
仪器设备名称
标推天平或虞觉比
标雅础
水平仪
百分表或千分裂*
秒表”
数字压力计或精密
烂力表*
活塞位置指示此内容来自标准下载网
装置*
米尺*
差乐指茶仪
注:为必备设备
6.2.2T作介质
技术要求
符个JJG 98或HG1036检
定规程麗确度等级妥求
符食JG99检定规程准确
设等级要求
克缇、克经
分度值等下或优工
壁程为或
分度值步0.23或 C.1s
专用础码质垦、活塞及其连接件质量的称量
专同弦码质最,活塞及其连接件质量的称暨
检定活寨有效面积、鉴别期等
活塞塑直度检定
活塞下降速度检定
活塞转动延续附间捡定和活塞7
:降速度检定
根据撑况选瑕适盗谁确度等
级和测显范围下限
位置指示,分辨力应优于
视情况定:分辩为应优可
分辩力与气体活案压力计的
鉴别隧框当
密封性检定
观索清容平衡
测量活寒参考平面高度差
可选,活寰平衡时指秀标准与被检满塞式压方计之闻的压力差
压力计检定用的工作介为安全,洁净、丁燥的气体,推荐使用高纯氮气。5
6.2.3环境条伴
6.2.3.1温度
JJG 1086—2013
检定前:压力计须在环境条件下放置2以上。在进行压力计的有效而积检定时,根据对活寒系统温度是否进行测量和修正,温度应分别满是表10要求。
表 10温度要求
对体个测量点的活鎏系统
推确度等级
温度逆行广测量和修正
环境温度
(20±1)℃
(20±1)℃
(22)℃
(2G±2)℃
沿塞系统温度波动
±0.2 ℃
±0.5 ℃
±2 ℃
逊行让他项国的检定时,环境温度应满足(20士2)℃。6.2. 3.2湿度
实验案的相对湿度应在40%~~80%之间6.2.3.3接他条件
检楚时巅无影翁计量性能的机械振动、气流和磁场。6.3检定方法
6.3.1外观检查
按5.1要求通过手感、旦测或通电进行检查,6.3.2活塞系统检查
米逊行温度修正
环琉温度
(20±0.2) ℃
(2010. 5)
(20±1)℃
(20±2) ℃
按5.2双求通过手和日测检查。如果存在活塞转动时问短(特别是突然停止转动)、移动不灵活等现象,应该对活寒系统进行清洗,清洗干净在恒温室放置足够时问后再进行检查。
6.3.3旅重盘和专期码检查
按5.3要求须过手感和鼠测俭查。6.3.4新寒垂直度检定
把活赛筒安装在压力计校验器上,用校验器避床将工作介质引入连接导管使活塞汇升到工作位置。
把水乎仪放在压力计承重想感专用水乎检器的中心处,调齿校验器或压计底座上的调整螺钉,使水平仪汽泡处丁闯位臀,然后把水平仪转动90°(承重不动)。川同样方法调整,使气泡处下巾间位置,这样反复进行遗整,育至水平仪放在这两个位置上时,气泡均处子问位置。
将水平仪分别放在0°,90°位置上(0°为第一次救置的征意位置),在衔一个位置均将承重盘转动90°,180°,读取水平仪气泡对中间位置的偏离值:垂直度应符合t.4甲6
的要求。
6.3.5活塞转动延续时简检定
JJG 1086—2013
活塞转动延续时间的检定存证表压下进行。对单独用子正表压,负表压或绝对恶力测量的集力计,有润造厂注明的测量范围下限数值对应的正压下检,对既用于正表压测量又用于负表压测量的压力计,在负表床的测量范国下限数值对应的正压下检定。在活塞上斯放能产生相应压力的专用祛码,该祛码应与实际使用精说一致,不能使用特的磁码进行转动延续时间的检定。低校验器造压使活塞处了工作位置,并以(20士1)r/10$的角速度顺时针方向转动,进行活塞转动延续时间的捡定。活塞自开始转动至宪全停止的问间隔为活塞转动延续时间。活鎏转动延续时间捡3次,取其平均值。
6.3.6活寒下降速度检定
活寒下降速度的检定在正表压下进行。只用了测量负表压的压力计,測量范阐上限按100kPa计算;既用-正表压测量又用子负表压测量的压力计:测量范囤点上限胺正表压郗分測量范上限计算且不小了100kPa.
在活察上加放能产生测量范鼠上限压力的用磁码,用校验器造压他活塞处于工作微留,在专用磁码中心处放置肖分表(戴分表),使表的触头垂真于专用法码水平升高(3~~5)mm,然后约以(30~60)r/min的销速度使活塞顺时针序问自由转动,保持至级3拍们,格批邮护拳送经偏离作位简,所再次媒节压力活塞保持存作值置,关闭通问活塞的阀门,再观察百分表(或千分表)指针移动距离,同时用秒表测量时间,每次测量府间不少于1min。记录1m的活窘下降距离,检3次,取最大。
6.3.7密封性检定
校验器密封性的检定在正表压下进行。在校输器的一个测试端上连接数字压力计或精密压力表,关闭通前活及其他接口的阅门,拥校验器孤压至测量范围限的匠力,进行15min的密时性试验,从第min川始,记录后5min的压为下降值。6.3.8活寒有效面积检定
活案有效面积的检定在正表压下进行。将被检乐力计和标准压力计安装在同一校验器上(或者将标准压力计与被检压力计通过舊路连接起来:调懿活塞的派直位置。根据流体静力平衡法,将被脸压力计与标准压方计进行面积比较检楚。
检定正力订的活塞有嫩凝积,可以根据情沉采用以下方法中的一种:6.3.8.1直接平衡法
简先,确定标谁压力被检压力让的活塞及其连接件质量m,m,然后测出两刃计参考平面的高度差H,再开始进行第年衡点的检定,第个平衡点压打值一般为压力计测量范围上限的1C%一-20%,分别在两乐力计上加放相应的专础码,用7
