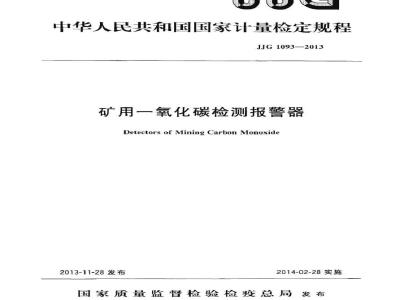

中华人民共和国国家计量检定规程JJG1093—2013
矿用一氧化碳检测报警器
Detectors of Mining Carbon Monoxide2013-11-28发布
2014-02-28实施
国家质量监督检验检疫总局发布JJG1093—2013
矿用一氧化碳检测报警器
检定规程
VerificationRegulation ofDetectorsofMiningCarbonMonoxide
JJG1093—2013
归口单位：全国环境化学计量技术委员会主要起草单位：国家矿山安全计量站参加起草单位：国家安全生产重庆矿用设备检测检验中心国家煤矿防尘通风安全产品质量监督检验中心中煤科工集团重庆研究院
重庆科安电子有限公司
本规程委托全国环境化学计量技术委员会负责解释本规程主要起草人：
JJG1093—2013
陈福民（国家矿山安全计量站）参加起草人：
张安然（国家矿山安全计量站）孔令刚（国家安全生产重庆矿用设备检测检验中心）付建涛（国家煤矿防尘通风安全产品质量监督检验1心）曹利波（中煤科工集团重庆研究院）赵志雄（重庆科安电子有限公司）石发强（国家矿山安全计量站）引言
3计量性能要求
测量范围及示值误差
重复性
响应时间··
通用技术要求·
外观与结构
标志与标识
通电检查
报警功能
电源电压适应性
传输距离
绝缘电阻
5计量器具控制
检定条件…
检定项目
检定方法
检定结果的处理·
检定周期：
附录A
附录B
附录C
附录D
附录E
JJG1093—2013
便携式矿用一氧化碳检测报警器检定记录固定式矿用一氧化碳检测报警器检定记录检定证书/检定结果通知书第2页格式检定证书第3页格式
检定结果通知书第3页格式
（2）
JJG10932013
本规程依据JJF1002一2010《国家计量检定规程编写规则》和JJF1001-011《通用计量术语及定义》制定，技术指标与检定方法参考了MT703一2008《煤矿日携带型电化学式一氧化碳测定器》、AQ6205一2006《煤矿用电化学式一氧化碳传感器》、JJG（煤炭）09-98《一氧化碳检测报警仪》、JJG915一2008《一氧化碳检测报警器》等。本规程在制定过程中注重检定方法的可操作性，及与现行有效的行业标准和地面用同类产品检定规程的协调性与一致性。本规程为首次制定。
1范围
JJG1093—2013
矿用一氧化碳检测报警器检定规程本规程适用于矿井下使用的电化学原理一氧化碳检测报警器（以下简称检测报警器）的首次检定、后续检定和使用中检查。2概述
检测报警器用于检测和报警矿井作业环境中一氧化碳气体的浓度。检测报警器主要由一氧化碳电化学传感器、电子部件和显示部分等组成，由电化学传感器将环境中一氧化碳气体浓度值转换成电信号，然后通过电子部件处理，并以浓度值显示批来。
根据使用方式的不同，检测报警器可以分为便携式（矿山行业通称为报警仪或测定器）和固定式（矿山行业通称为传感器）。固定式检测报警器还具有对应于浓度值的信号输出功能。
3计量性能要求
3.1测量范围及示值误差
检测报警器的测量范围分为以下几种：（0~10）μmol/mol、（0~500）μmol/mol（0~1000）μmol/mol、（0~2000）μmol/mol、（0~10000）μmol/mal，单位为umol/mol
检测报警器的显示值、固定式检测报警器的输出信号值（换算为一氧化碳浓度值）与标准气体浓度值的偏差（即检测报警器的示值误差）应符合表1的规定。表1检测报警器的示值误差限要求测量段，工
jemol/mol
0<≤20
100500
3.2重复性
重复性应≤2%。
3.3响应时间
检测报警器的响应时间不大于45s。绝对误差
μmol/mol
示值误差
相对误差
3.4漂移
JJG1093—2013
检测报警器的漂移分为零点漂移和量程漂移，分别应符合表2的规定。表2检测报警器漂移的限值
测量上限，X
μmol/mol
0X≤100
100通用技术要求
外观与结构
零点漂移
μmol/mol
量程漂·
4.1.1检测报警器的显示应清晰完整，各机械调节部件应能正常动作，各紧固件应无松动。
4.1.2检测报警器不应有影响其正常工作的外观损伤，新制造的涂层不应有明显的额色不勾和剥落，各部件接合处应平整。4.1.3检测报警器充电器、标定罩和固定式检测报警器的输出连接电缆、遥空调校器等附件应齐全，并附有使用说明书。4.2标志与标识
4.2.1检测报警器应标明制造单位、仪器名称、型号及编号、制造日期、计量器具制造许可证标志及编号、防爆标志及编号、煤矿安全标志及编号。4.2.2检测报警器应在名牌中注明其测量范围、测量误差等主要技术指标。4.3通电检查
4.3.1便携式检测报警器应具有欠压提示功能，固定式检测报警器应具有遥空调校功能且能正常调节。
4.3.2各按键应能正常操作和控制，显示清晰、完整。4.4报警功能
4.4.1具有报警功能的检测报警器应能在（1～100）μmol/mol范围内任意受置报警点，报警显示值与设定值的差值应不超过士2μmol/mol。4.4.2报警声级强度在距其1m远处的声响信号的声压级应不小于75dB（A）（对便携式检测报警器）或80dB（A）（对固定式检测报警器）。4.4.3光信号应能在20m远处清晰可见。4.5电源电压适应性
固定式检测报警器应能在输入电压DC：（9～24）V范围内正常工作，显：示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合3.1的规定。4.6传输距离
固定式检测报警器使用单芯截面积为1.5mm的铜芯电缆时，其传输距应不小于2km，显示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合3.1的规定。2
4.7绝缘电阻
JJG1093—2013
固定式检测报警器的电源端与外壳之间，绝缘电阻应不小于50Mα5计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。5.1检定条件
5.1.1检定环境条件
5.1.1.1环境温度：（15~35）℃。5.1.1.2相对湿度：45%~75%。
5.1.1.3应无影响检测报警器正常工作的气体和电磁场干扰。5.1.2检定用设备
检定用主要设备应符合表3的要求。表3检定用主要设备
气体标准物质
零点气
气体流量计
直流稳压电源
数字万用表
频率计
示波器
绝缘电阻表
2km仿真电路
声级计
钢卷尺
标定罩
测量范围或种类
空气中一氧化碳气体标准物质
高纯氮气
(0~600)mL/min
输出电压：（0~30）V：
输出电流：3A
直流电压：（0~≥500）V
直流电流：（0~≥300）mA
(0~1000)kHz
带宽：100MHz:
采样率：1.0GS/s
额定电压等级：500V
直流电阻：≤12.8Q/km
分布电容：≤0.06μF/km;
分布电感：≤0.8mH/km
(0~24)h
A计权：（30~130）dB
(0~30)m
测定器应附有专用的标定罩
不确定度/准确度等级/
最大允许误差/分辨力
相对扩展不确定度应不大手2.0%（k一2）纯度：不小于99.999%
准确度级别不低于4级
分辨力：0.1V：0.01A
分辨力：四位半：
准确度：不低于0.5级
分辨力：1Hz
准确度：不低于10.0级
分辨力：优于0.1s
分辨力：0.1dB
分辨力：Lmm
检定项目如表4所示。
5.2检定项目
检定项目
外观与结构
标志与标识
通电检查
JJG1093—2013
表4检定项目一览表
后续检定
固定式
首次检定
固定式
便携式
报警功能
测量范围及示值误差
重复性
响应时间
便携式
使用中检查
便携式
注2：检测报警器经修理及更换主要部件后，应按首次检定要求进行检定。漂移
电源电压适应性
传输距离
绝缘电阻
注1：“十”为需检项目，“
为可不检项目
用目察、手感法按4.1要求进行逐条检查。便携式检测报警器采用本机电源，检定前应充足电：固定式检测报警器采用直流稳检定方法
用目察、手感法按4.1要求进行逐条检查。压电源供电，固定式测定器应接上传输电缆及信号测试设备，其电缆插座排列输出信5.3.1外观与结构
用目察、手感法按4.1要求进行逐条检查。5.3.2标志与标识
号制式应按照检测报警器的说明书中的规定使用，常用的如图1所示。5.3.3通电检查
5.3.4检测报警器的校准
电源正极-插座1号口
接通电源，按照检测报警器使用说明书要求的时间对其进行预热，一般预扫时间不电源负极-插座2号口
出插座3号口
固定式仪器上的插座排列示意图Q3
JJG1093—2013
少于15min，按说明书规定的流量「如果说明书没有明确要求，则一般控制在（200士10）mL/min范围，按图2的方法通人高纯氮气校准仪器的零点：通人50%量程的一氧化碳气体标准物质校准检测报警器的示值（以下简称校准检测报警器）：零点和示值分别校准3次，在此后的检定过程中不得再次校准。流量计
流量调告阔
标准气体
便携式测定器
酮定式
测定器bzxZ.net
模拟电缆
图2测定器基本误差测试示意图
5.3.5报警功能
5.3.5.1报警误差
真流稳压电源
万用表或频率计
或示被器
将检测报警器的报警点设置在24mol/mol上，待其零点稳定后，缓慢通人(25~27）umol/mol的一氧化碳气体标准物质，记录出现声、光信号瞬间检测报警器的显示值，并计算设定报警点一氧化碳浓度值与显示值的差值。5.3.5.2报警声级强度
环境噪音应不小于50dB（A）。将声级计置于检测报警器的报警声响器轴心正前方1m处，测量3次，取其平均值。
5.3.5.3报警光信号
在黑暗环境中距检测报警器20m处观察报警光信号。5.3.6测量范围及示值误差
5.3.6.1便携式检测报警器
按检测报警器说明书要求的流量，分别通入浓度值约为20μmol/mol、量程35%、量程50%、量程85%的氧化碳气体标准物质，读取仪器稳定示值。每点测量3次，取其算术平均值为仪器各点示值。按式（1）或式（2）计算示值误差。AX-x-x。
8-×100%
式中：
△X一示值误差（用测量平均值的绝对误差表示），umol/mol；8一示值误差（用测量平均值的相对误差表示）%：X—3次示值的平均值，umol/mol；X。—通人的气体标准物质的浓度值，umol/mol(1)
5.3.6.2固定式检测报警器
JJG1093—2013
用直流稳压电源按检测报警器说明书规定的电压为其供电，在测定器信号俞出端接上对应的信号测试设备（如万用表测量电流，电压信号、频率计或示波器测频率信号），然后分别通人浓度约为20μmol/mol、量程35%、量程50%、量程85%约一氧化碳标准气体，读取检测报警器的稳定示值。按式（1）或式（2）计算检测报警器的示值误差。
同时，在信号输出端（一般是插座3号口）和电源负极端（一般是插座2号口）测量并读取相应浓度输出的电信号值。每浓度点测量3次。并按式（3）将电信值换算成一氧化碳浓度值，取其算术平均值为各点浓度值。Gm-Go
X(P-P）
G一检测输出信号P，对应的一氧化碳浓度，uμmol/mol；(3)
Gm一输出电信号上限对应的一氧化碳浓度值（umol/mol，根据被检型号兑明书给出固定值）；
输出电信号下限对应的一氧化碳浓度值（pmol/mol，根据被检型号兑明书给出固定值）；
P一检测的输出电信号（Hz、mA、V等）；Pm
输出电信号范围上限标称值（HzmA、V等，根据被检型号说明给出固定值）；
输出电信号范围下限标称值，（H2、mA、V等，根据被检型号说I月书给出固定值）。
按式（1）或式（2）计算检测报警器的输出信号值（换算成一氧化碳浓度【的示值
误差。
5.3.6.3测量范围
检查检测报警器的名牌和使用说明书中标称的测量范围是否符合本规程。1的要求：示值误差检定合格的，其测量范围即符合其标称范围要求。5.3.7重复性
通人浓度约为量程85%的气体标准物质，待读数稳定后，记录检测报警！显示值A，在相同条件下，重复上述测量6次，重复性以单次测量的相对标准偏差来复示。按式（4）计算仪器的重复性S,：
C(A-A)
式中：
A，仪器读数值；
A仪器读数值的算术平均值；
n——测量次数（n=6）。
5.3.8响应时间
JJG1093-2013
通人浓度约为量程50%的气体标准物质，读取稳定示值后；撤去气体标准物质，通人零点气至仪器稳定后：再通人上述浓度的气体标准物质，同时用秒表记录从通人气体标准物质瞬间起到检测报警器显示上述稳定示值90%的时间。重复测量3次，取3次测量值的平均值作为该台检测报警器的响应时间。5.3.9漂移
通人零点气至检测报警器稳定后，记录其显示值A，然后通入浓度约为量程85%的气体标准物质，稳定后，记录读数A：撤去气体标准物质。便携式的检测报警器连续运行1h，每间隔15min重复上述步骤一次；固定式的测定器连续运行4h，每间隔1h重复上述步骤一次，同时记录检测报警器显示值A，及A。（i=1，2，3，4，按式（5)计算零点漂移，取绝对值最大的。作为检测报警器的零点漂移值△，A.-A,-Ao
按式（6）计算量程漂移，取绝对值最大的△。作为仪器的量程漂移值△：：Au=(An-An)-(A-Aa)×100%
5.3.10电源电压适应性
将固定式检测报警器接上稳压电源，将稳压电源的输出分别调至产品说明书规定的最高与最低工作电压，按5.3.6.2规定的方法对示值误差进行测试。5.3.11传输距离
将2km模拟电缆串接在固定式测定器的输出信号线上，见图2，按5.3.6.2规定的方法对其输出信号进行示值误差的测试。5.3.12绝缘电阻
对固定式检测报警器，用绝缘电阻表分别测量其电源正、负极与其外壳裸露金属件之间的电阻，每极测量2次，取4次测量数据的最小值作为该检测报警器的绝缘电阻数值。
5.4检定结果的处理
按本规程的规定和要求检定合格的仪器，发给检定证书；检定不合格的仪器发给检定结果通知书，并注明不合格项目。5.5检定周期
仪器的检定周期为半年。
如果对仪器的检测数据有怀疑、仪器更换了影响计量安全性能的主要部件和修理后应及时送检。
