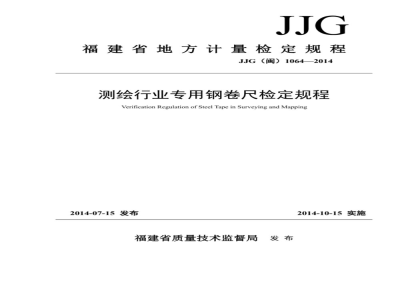

福建省地方计量检定规程
JJG（闽）10642014
测绘行业专用钢卷尺检定规程
Verification Regulation of Steel Tape in Surveying and Mapping2014-07-15发布
福建省质量技术监督局发布
2014-10-15实施
（闽）1064—2014
测绘行业专用钢卷尺检定规程
VerificationRegulation of Steel Tape inSurveyingand MappingJJG（闽）1064—2014
本规程经福建省质量技术监督局2014年07月15日批准，并自2014年10月15日起实施。
归口单位：福建省质量技术监督局起草单位：福建省测绘产品质量监督检验站本规程由起草单位负责解释
本规程主要起草人：
（闽）1064—2014
徐国宏（福建省测绘产品质量监督检验站）黎建平(福建省测绘产品质量监督检验站)王晓贺（福建省测绘产品质量监督检验站）参加起草人：
艾玲洲（福建省测绘产品质量监督检验站）冯骥（福建省测绘产品质量监督检验站）1
引用文件
概述，
计量性能要求.
线纹宽度.
示值误差
检定技术要求，
通用技术要求
计量器具控制..
附录B..
附录E
检定条件..
检定项目，
检定方法
检定结果的处理.
检定周期
（闽）1064—2014
JJG（闽）1064—2014
本检定规程主要是针对测绘行业专用钢卷尺在悬空状态下实施检定而进行制定的。福建省测绘产品质量监督检验站于1993年编制的福建省地方计量检定规程《测绘行业专用钢卷尺检定规程》（JJG1002一93），经过多年的使用之后现已经废止。本规程编制时考虑到以下若干因素的影响：一钢卷尺以悬空方式进行测量时不同于其他的测量方式，其检定方法和过程有其独特性，需进行温度和悬空改正；一对于检定时的温度及风力影响、测量区间的划分、测量点数及测回数进行规定，对钢卷尺的尺长进行分段，确保每一段按悬空方式进行检测。JJF1002-2010《国家计量检定规程编写规则》、JF1001-2011《通用计量术语与定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。1范围
JJG（闽）1064—2014
测绘专用钢卷尺检定规程
本规程适用于测绘行业专用的20m、30m、50m钢卷尺的首次检定、后续检定和使用中检验。
2引用文件
本规程引用下列文件：
JJF1001一2011通用计量术语及定义JJF1059.1一2012测量不确定度评定与表示JJF1094一2002测量仪器特性评定技术规范JJG4一1999钢卷尺检定规程
JJG741一2005标准钢卷尺检定规程YBJ212-1988冶金建筑安装工程施工测量规范GB16789-1997比长基线测量规范凡是注日期的引用文件，仅注日期的版本适用于本规则；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规则。3术语
3.1测绘专用钢卷尺：专指使用悬空方式进行长度测量的钢卷尺。3.2引张力：满足测绘实际使用和检定时重锤的牵引力。3.3示值误差：计量器具指示的测量值与被测量值的实际值之差。4概述
测绘行业专用钢卷尺是一种用途广泛的大尺寸测量用的量具，使用方式主要为水平悬空测量。按其结构可分为摇卷盒式钢卷尺和摇卷架式钢卷尺；按长度规格主要包含20m、30m、50m三种。其外形见图1，图2。钢卷尺的主要构件为具有一定弹性的整条钢带，卷于金属或塑料等材料制成的尺盒或框架内。钢卷尺使用优质碳素钢等材料制作而成，可直接用于精密工程测量。钢卷尺的首端装有拉环，摇卷架式钢卷尺和摇卷盒式钢卷尺附有用以尺带收卷的摇柄装置。1
计量性能要求
5.1线纹宽度
（闽）1064—2014Www.bzxZ.net
图1摇卷架式卷尺
1-尺环；2-尺带；3-尺架；4-摇柄图2摇卷盒式卷尺
1-尺环；2-尺带；3-尺盒
线纹宽度为：（0.15～0.5)mm，同类线纹的长度与宽度应一致，宽度误差不超过线纹最大宽度的30%。
5.2示值误差
测绘行业专用钢卷尺的示值最大允许误差为：土（0.3+0.2L)mm。式中L以米为单位，当L不是整数米时，取最接近的较大整数。注：钢卷尺的示值误差是在水平悬空状态测量下，施加规定的拉力，进行过温度和悬空改正后的最大允许误差。
5.3检定技术要求
钢卷尺检定技术要求见表1。
检定区间（m）
L≤10m
10m20m30m40m通用技术要求
测回数
（闽）1064—2014
钢卷尺检定技术要求
最小读数（mm）
三次读数之差（mm）
温度读数取位（℃）
在尺箱（或尺盒）上应标明产品名称、型号规格、制造单位。在钢卷尺的尺带首端也应标明相应的信息。
摇卷盒式钢卷尺和摇卷架式钢卷尺，拉出、收卷应轻便、灵活、无卡阻现象。钢卷尺加上规定的张力后，尺面不应有凹凸不平及扭曲现象。尺带表面应光洁，不得有锈蚀和明显的斑点、划痕、裂纹等缺陷，尺带两边必须平滑，不得有毛刺、缺口、卷边等现象。尺带全部分度线纹必须均匀明晰并垂直到边，不允许有重线和断线现象。钢卷尺的分度值一般为1mm、5mm和10mm三种，毫米、5毫米、厘米和米的分度线纹的长度，应有明显的区别。6.2.7钢卷尺每米分度线纹应在每一米内，标上以厘米为计算单位的数值。米分度线纹，应自零点起算，逐米标上以米为计数单位的量值，10m以后可不标单位米m）。6.2.8在钢卷尺的尺带或尺盒上，应注明全长、型号、制造厂名（或商标)等，数字和文字必须清晰、工整。
首次检定的钢卷尺应符合上述外观要求，后续检定及使用中检验的钢卷尺，允许有不影响计量性能的外观缺陷。7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。7.1
检定条件
7.1.1检定环境要求
（闽）1064—2014
检定前半小时，将钢卷尺先拉开，不加重锤放置。检定钢卷尺示值误差时的温度为（20土10)℃，并且钢卷尺每一测回检定时的最大温差不超过2℃。风力因素或影响示值误差的大小，检定时风速应小于2.0m/s。7.1.2引张力
测绘专用钢卷尺检定时所使用的引张力与钢卷尺的标准张力一致。7.1. 3
检定设备
检定设备包括水平检定桩、读数显微镜、重锤、气温计、风速仪等。7.2检定项目
测绘行业专用钢卷尺的检定项目见表3。表2检定项目及检定设备
检定项目
标识及外观
线纹宽度
示值误差
主要检定设备
手感目测
读数显微镜（分度值为
0.01mm）
水平检定桩（MPEV：0.3mm）
重锤（MPEV：0.5N）
气温计（分度值为0.1℃）
风速仪（分度值为0.1m/s）
首次检定
后续检定
注：表中“+”表示应检项目，“_”表示可不检项目7.3检定方法
标识及外观
使用中检验
将钢卷尺拉开置于检定桩上，并在卷尺两端用施加规定的拉力，采用手感目测的方法进行判断。
7.3.2线纹宽度
用目力观测方式进行观察，对有怀疑处用分度值为0.01mm的读数显微镜实施进一步检测。
7.3.3示值误差
7.3.3.1测量点的分布
（闽）1064—2014
全长为20m、30m、50m的钢卷尺，其测量点的分布应确保每10米区间至少存在1个点，形成的组合段长度应均匀分布于整个测量范围，测量区间及测量点数的布置按表3的要求实施。
测量点分布表
L≤10m
10m20m30m40m7.3.3.2计算公式
温度改正公式
钢卷尺在20℃时的实际长度L20c由下式求得：L20℃ = L + α(T - 20)Ls
AL, = α(T -20)Ls
式中：L一一被检钢卷尺在检定温度为TC时，测量检定场基线所得的长度，m；Ls—一检定区间段标准距离，m；T一一检定时空气平均温度，℃C：a
一被检钢卷尺在常温下的温度线膨胀系数，数值为(11.5土1)×10-6℃-1悬挂改正公式
测绘专用钢卷尺采用水平悬空测量方法检定，由尺带本身的重量而产生的测量误差值△L.由下式求得：
(Wg×L)2×L
ALg = -
24×p2
JJG（闽）1064—2014
式中：Wg一一被检钢卷尺尺带的单位重量，N/mm；L一一被检钢卷尺检测时的测量长度值，mmP一一检定时的拉力，N。
7.3.3.3检定程序
a）将钢卷尺尺带上的拉环钩在水平检定桩一端的尺架上，并使钢卷尺处于悬空状态。b）在钢卷尺两端加挂与其标准张力重量一致的重锤，稳定重锤和钢卷尺c）在钢卷尺满足规定风速的状态下，读取检测段首、中、末三个位置的温度，取其平均值作为测量时的温度；两端读数三次取平均值，以上为第一测回。d）用相同的方法再观测2次，其中每次读数均要移动钢卷尺10mm以上，才能进行对准和读数，并且每个测回三次读数的温差应控制在2℃以内。e）检定过程中的操作技术规定如表3。7.3.3.4
检定数据处理
a）对检定过程中的两端读数进行相减，得出各自检定区间段的实际测量长度L。b）利用公式(2)、(3)计算出温度和悬挂改正值△L、△Lg。c）通过得出的各项改正值和实际测量长度，利用下式计算改正后的钢卷尺结果值。Lz = L +ALt +ALs
d）利用改正后的钢卷尺结果值L与水平检定桩的固定值D相减得出每个测回的示值误差。示值误差应满足5.2的要求，以mm为单位。若三个测回的示值误差均满足要求，则取平均值作为示值误差的检定结果值。7.4检定结果的处理
经检定符合本规程要求的钢卷尺，应出具检定合格证书，不合格者应出具检定结果通知书，并注明不合格项。若对检定结果存有疑义，则以按照《JJG4一1999钢卷尺检定规程》检定的结果为准。
7.5检定周期
测绘行业专用钢卷尺的检定周期，一般不得超过一年。如遇有折痕、碰伤或尺长有怀疑时，应重新检定。
