NB/T 32014-2013 光伏发电站防孤岛效应检测技术规程
NB/T32014-2013
标准压缩包解压密码：www.bzxz.net

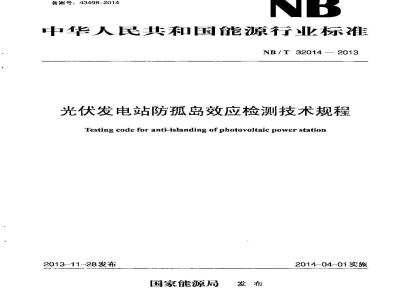

标准图片预览
标准内容
ICS27.160
备编号：43498-2014
中华人民共和国能源行业标准
NB/T32014—2013
光伏发电站防孤岛效应检测技术规程Testing code for anti-islanding of photovoltaic power station2013--11--28发布
国家能源局
2014-04-01实施
规范性引用文件
3术语和定义
检测条件
检测设备
检测方法
检测文件
附录A（资料性附录）检测记录
NB/T 32014-2013
........
NB / T 32014—2013
本标准根据国家能源局《关于下达2011年第二批能源领域行业标准制（修）订计划的通知》（国能科技（2011）252号）编制，
本标准依据GB/T1.1一2009标准化T作导则第1部分：标准的结构和编？5》给出的规则起节。本标准出中国电力企业联合会提山并归口。本标准起草单位：中国电力科学研究院、国网电力科学研究院，北京群菱能源科技有限公司。本标准主要起草人：黄品生、张军军、案筱迪、牛晨晖、李臻、陈志籍、王建秋、刘美茵、吴蓓蓓、李红涛、张进滨。
本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化管理中心（北京市白广路一条—号，100761)。
1范围
光伏发电站防孤岛效应检测技术规程本标准规定了光伙发电系统防孤岛效应的检测条件，检测设备和检测方法等。NB /T 32014—2013
本标准适几于通过380V电压等级接入电网，以及通过10（6）kV电压等级接入用广侧的新建、扩建和改建的光发系统，
2规范性引用文件
下列文件对于本文件的应刃是必不可少的。凡是注日期的引用义件，仅注H期的版本适用汀本文件。凡是不注日期的引用文件，其艮新版本（包括所有的修改单）适用于本文件。GB1207电磁式电压5感器（GB1207-2006，1EC60044-2：2003，M0D）GB1208电流互感（GB1208—2006，IEC60044-1：2003，MOD）GB/T29319光代发电系统接入配电网技术规3术语和定义
下列术语和定义适用十本标推。3.1
光伏发电系统
photovoltaic system
利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。3.2
孤岛Eslanding
包含负荷和电源的部分电网，从主网脱离后继续孤立送行的状态。孤出可分为非计划性孤岛和计划性孤岛。
注：非计划性孤岛指非计划、不受控地产牛孤岛。计划性孤岛指按预先配置的控制策略，有计划地产生孤岛。3.3
品质因数qualityfactor免费标准bzxz.net
孤岛测试负载谐振程度的种衣示。Q, =R,
式中：
阻性负载：
C容性负载:
L——感性负裁。
当C和L调谐到电网基频时，9,可以通过谐振电路的有功功率P、感性无功功率L、容性无功功率Q得出：
2, = (1/ P)/e1.
NB/T37014—2013
武中：
有功功率，W：
感性光功功率，yar:
穿性无功功率，var。
并网点gofnt o[mterconzectiou对于有升水变长器的光优发电系统，指升压变服器尚卡侧母线或节点：对于无升变压器的光伏发中系统，指光伏发电系统的输出汇总点。4检测条件性
检测应在下述条件下进行，检测」作开始前，应按照下述要求测量相关数据并填入测试报告，记录数据的间时述应记录龄测条件中的不符合项。a）光伏发电系统应在整体完成验收后的半年内进行测试：光伏发系统各设备处广正常运行状态：6)
c）橙测应在晴天少去的条件下进行。5检测设备
5.1交流负载
交流负载应由并跌可调的电阻、电感利巾容构成。负载应满足测试要求。如果使用铁芯电感，在标称电压条件下1.作时、电感电流的谐波总畸变率（THD）不应超过2%。5.2测最装置
本标准涉及的电压、电流测量装置的规格至少应满足表1的要求，电压感器成满足GB1207的要求，电流可感器应满足GB1208的要求，数据采焦系统的聚样颜率不应小10cHz。表1测量设备仪器准确度等级要求设备仪器
电流感器
数据来集装
6检测方法
6.1抽检原则
准确度级
a）对\只配备单台逆变器儿该逆变器已通过防抓岛测试的光伏发电系统而不测试。对丁具备多个并网点的光伏发电系统，应按照所配逆变器型号进行分类，存类子系统随机抽取h）
·个并网点开展测试，
6.2检测电路
防抵岛效应的检测电路示意图如图1所示，交流负载应接在光伏发电系统并网点处。6.3检测步骤
防孤岛检测成在光伏发电系统并网点处按：下步骤进行：a）闭合开关SI租S3，断开开关S2，使光伏发电系统保持稳定运行。b）通过功率测量装置测量被测光伏发电系统的有功功率和无功功率。2
示波器
S3触发
图1防孤岛效应检测电路示离图
闭合开关S2，依次投入交流负载电感L、电睿C和电阻R，使得：1）LC消耗的无功功率等于被测光伏发电系统发出的无功功率；2）RLC消耗的有功功率等-}-被测光伏发电系统发出的有功功率；3）RLC谐振电路的品质因数为1±0.2：4）流过S3的基波电流小下被测光优发中系统输出电流的5%。能
NB/T320142013
断开开关S3，通过数字小波器记录从断开开关S3到光伏发中系统停止向交流负载供电的时间。若被测光伏发电系统准2s内停止向交流负载供电，则不再继续检测；否则，应进行下步检测。调节电感 L、电容C，使L、C的无功功率按表2的规定每次变化±2%。表2中的参数表示的是图1中流经开关S3的无功功率流的方向，正号表示功率流从被测光伏发电系统到电网。
每次调节届，断开S3，通过数字示波器记录被測光优发电系统送行情况：若记录的时间呈持续上升趋势，则应继续以2%的增鼠扩大调节范用，直至记录的时间早下降趋势。法：本测试H的是检谢光伏发电系统防孤岛效成的能力。检激应使RI.C负载在光供发电系统额定1作频率上发生报，检测光状发电系统本惠的阻抗、感抗和窄抗作为RIC负载的部分。表2负载不匹配检测条件
有功功率偏差百分比
无功功率偏差百分比
被测光伏发电系统逆变器总额定有功功率值与RLC负载实弥消耗的有功功求值之差与被测光伏发电系统边变器总赖定有功功教值之比。
b被测光优发电系统逆变器总额定无功功率值与RLC负载实际消耗的无功功率值之差与被测光代发电系统逆变器总赖定无功功率值之比。
NB/T32014
检测文件
7.1检测文档内容
检测结果应记录并包括以下内容：被测光伏发电系统的基本信息：a)
b）检测设备的规格参数；
c）现场检测环境参数；
d）检测条件下被测光伏发电系统的检测结果：e）其他树关内容。
7.1.2检测结果应能够重复验证。在现场将各项检测结如实记入原始记录表，原始记录表应有检测真员、校核人员和技术负责人员签名。7.2检测记录
检测记录格式参见附录A。
光伏发电站基本情况见表A.1。
检测机构
电站名称
电站业主
电站地理位置信息
电站基本信息
气候条件
建设地址
而地面积！
装机容量
附录A
（资料性附录）
检测记录
逆变器总额定助率
组件类型
凯件型号
逆变器型号
无功配置
入电压等级
年均照小时数
双柔平气温
冬季平购气溢
孤岛检测条件和运行时问见表A.2。A.2
光伏发电站基本情况表
孤岛检测条件和运行时间表
负裁消耗有功
功率偏举百分比
危载消耗无功
动率偏差页分比
实测有功功率
实测无功动率
NB/ T 32014 — 20f3
真流电
邵岛运行时间
美进我，关注更好书
中华人民比和国
能源行业标准
光伏发电站防孤岛效应检测技术规程NB/T32014—2013
中闲电力出版柱出版、发行
（北京市东城x.北京站西街19号100005htip:cepp.sgce.comca）北京九天众诚印刷有限公司印刷+
2014线4月第版
2014年4月北京第-次印碗
16开本0.5印张12下字
880米×1230毫米
印数0001—3000册
统书+155123·1800定价9.00元
敬告读者
本书封底贴有防伪标签，刮开涂层可查询点伪本书如有印装质量问题，我社发行部负贵退换版权专有
翻印必究
155123.1800
上架建议：规程规范/电力工程
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
