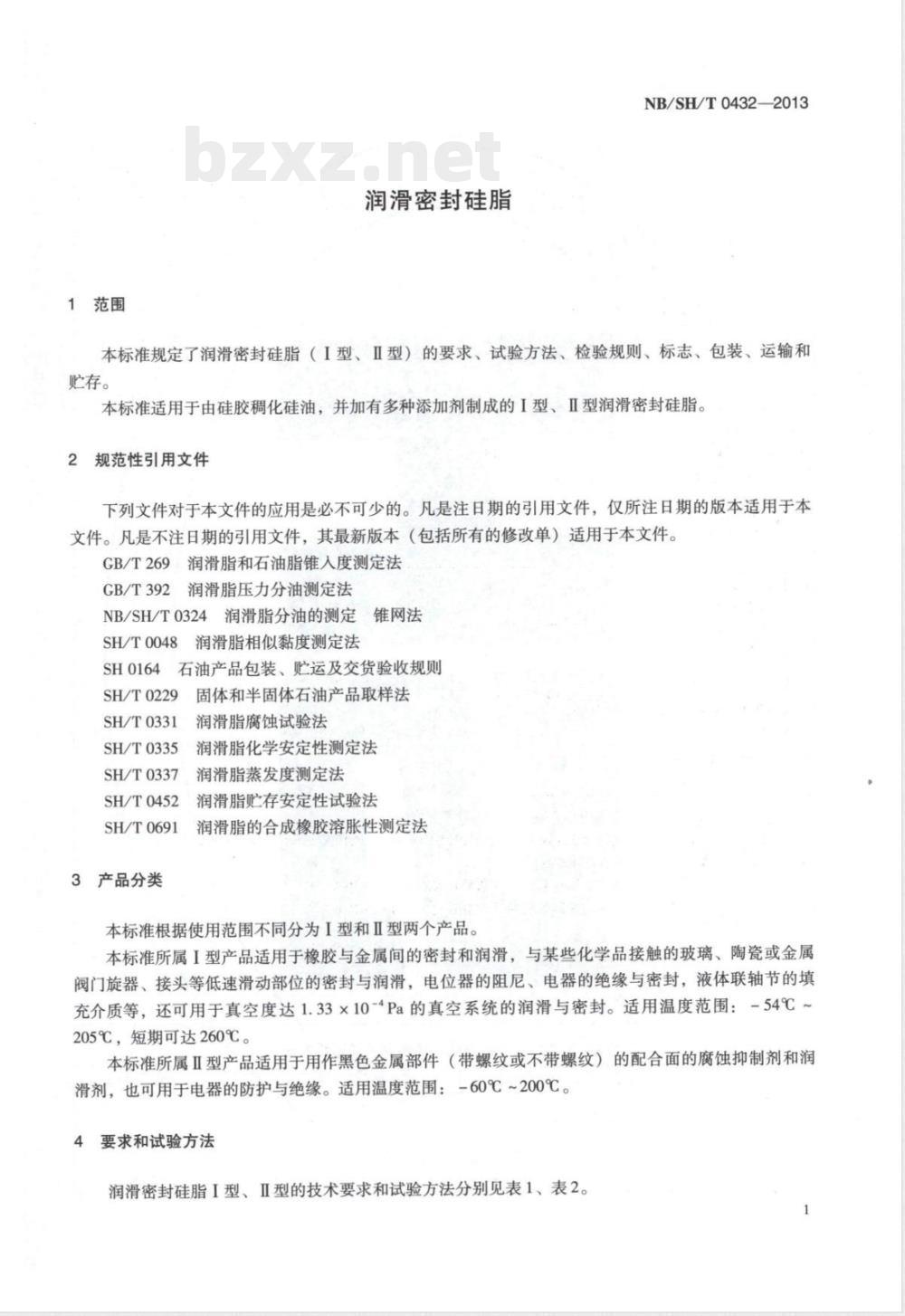

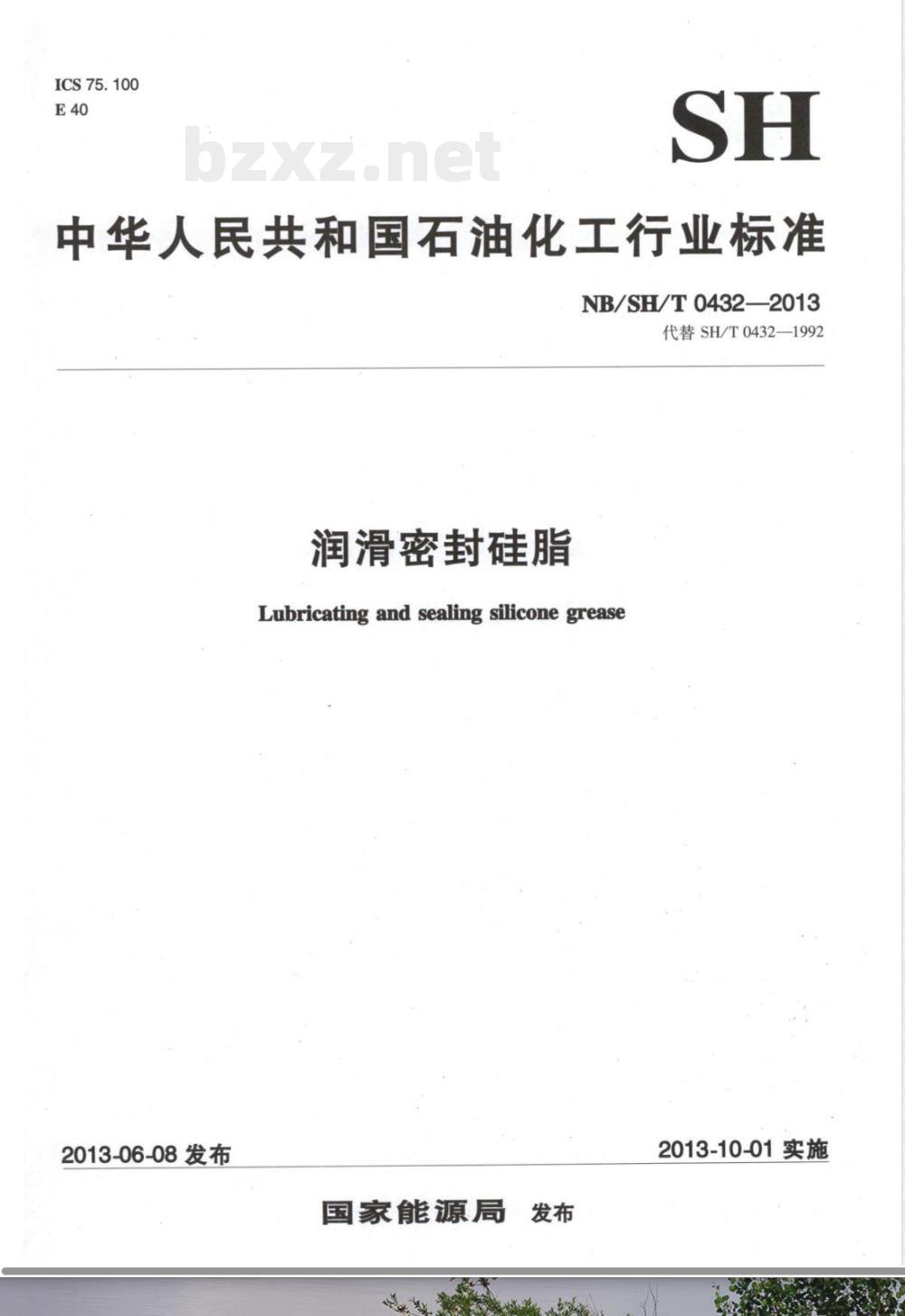

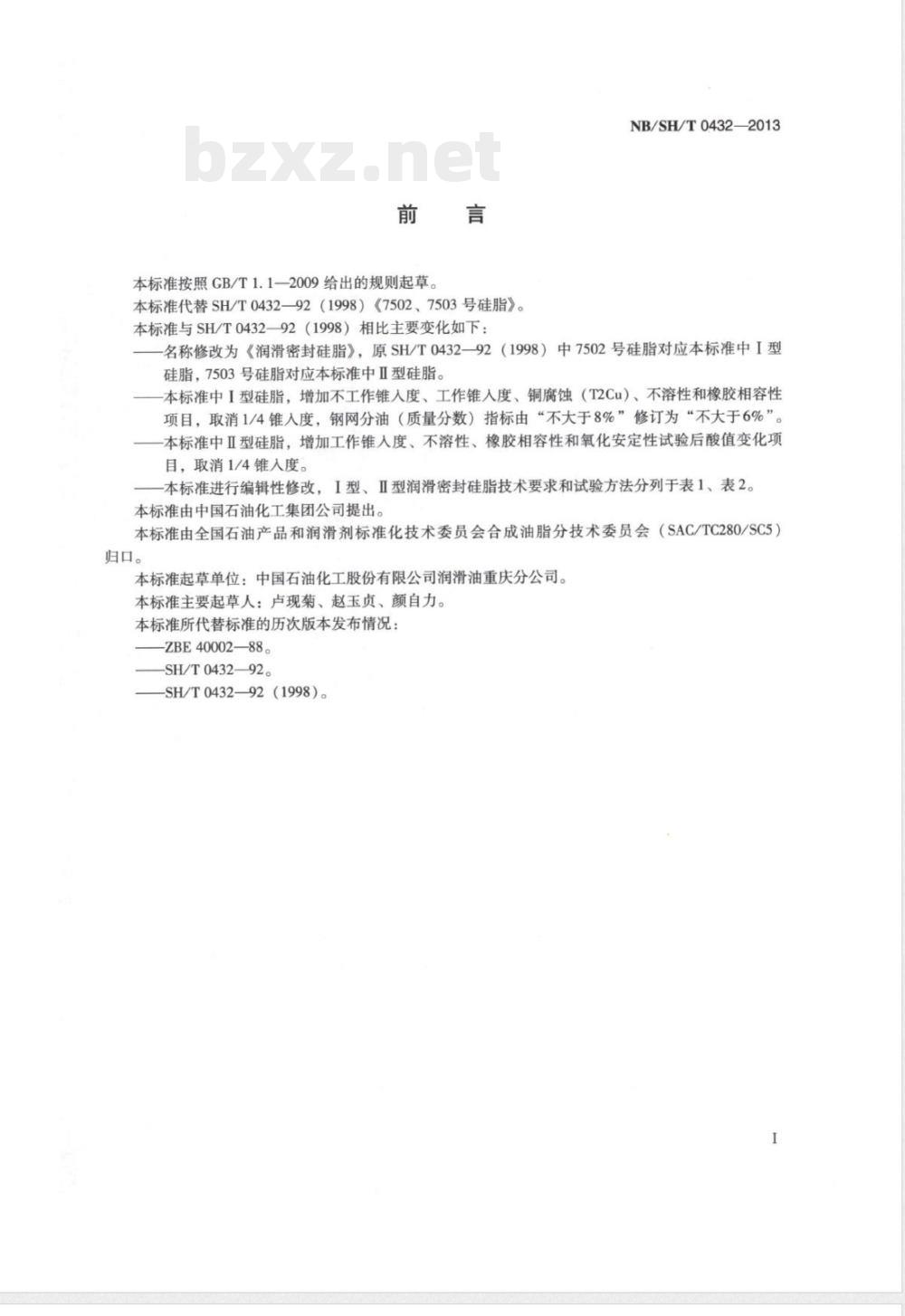

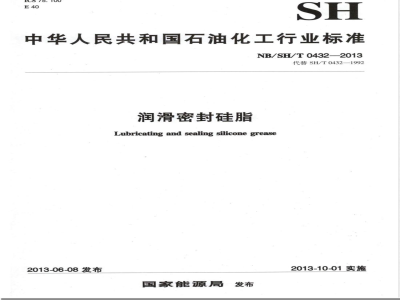

ICS 75.100 E40 SH 中华人民共和国石油化工行业标准 NB/SH/T 0432—2013 代替 SH/T 0432—92 润滑密封硅脂 Lubricating and sealing silicone grease 2013-06-08发布 国家能源局发布 2013-10-01实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准代替 SH/T 0432—92（1998）《7502、7503号硅脂》。 与 SH/T 0432—92（1998）相比主要变化如下： —名称修改为《润滑密封硅脂》； —7502号硅脂对应本标准I型硅脂，7503号对应II型硅脂； —I型硅脂增加不工作锥入度、工作锥入度、铜腐蚀、不溶性和橡胶相容性等项目，取消1/4锥入度； —II型硅脂增加工作锥入度、不溶性、橡胶相容性及氧化安定性试验后酸值变化项目，取消1/4锥入度； —技术要求与试验方法分别列入表1、表2。 本标准由中国石油化工集团公司提出。 本标准由全国石油产品和润滑剂标准化技术委员会归口。 本标准起草单位：中国石油化工股份有限公司润滑油重庆分公司。 1 范围 本标准规定了润滑密封硅脂（I型、II型）的要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于由硅胶稠化硅油并加入多种添加剂制成的I型、II型润滑密封硅脂。 2 规范性引用文件 GB/T 269 润滑脂和石油脂锥入度测定法 GB/T 392 润滑脂压力分油测定法 NB/SH/T 0324 润滑脂分油的测定 锥网法 SH/T 0048 润滑脂相似黏度测定法 SH 0164 石油产品包装、贮运及交货验收规则 SH/T 0229 固体和半固体石油产品取样法 SH/T 0331 润滑脂腐蚀试验法 SH/T 0335 润滑脂化学安定性测定法 SH/T 0337 润滑脂蒸发度测定法 SH/T 0452 润滑脂贮存安定性试验法 SH/T 0691 润滑脂合成橡胶溶胀性测定法 3 产品分类 本标准产品分为I型和II型。 I型：适用于橡胶与金属间密封与润滑、低速滑动部件、电器绝缘与密封及真空系统润滑等，适用温度-54℃～205℃，短期可达260℃。 II型：适用于黑色金属部件配合面的腐蚀抑制与润滑及电器防护与绝缘，适用温度-60℃～200℃。 4 要求和试验方法 I型、II型润滑密封硅脂技术要求见表1、表2。 （表1 I型润滑密封硅脂主要内容整理） 外观：白色半透明均匀油膏 锥入度（0.1mm）：不工作锥入度 250～310 工作锥入度：不大于310 压力分油：不大于5.0% 蒸发度（200℃，1h）：不大于7% 其余项目包括腐蚀试验（钢、铜）、相似黏度、分油、钢网分油、蒸发损失、橡胶相容性、贮存安定性等，按相应标准方法测定。 （表2 II型技术要求与试验方法） 内容为锥入度、分油、蒸发度、腐蚀性能、氧化安定性变化、橡胶相容性及贮存稳定性等指标，具体按相关试验方法标准执行。 （说明） 试验方法中涉及锥入度测定、压力分油测定、蒸发度测定及腐蚀试验等，按对应国家及石化行业标准执行。
