首页 > 国家标准(GB) > GB/T 6730.71-2014 铁矿石 酸溶亚铁含量的测定 滴定法
GB/T 6730.71-2014

基本信息

标准号: GB/T 6730.71-2014

中文名称:铁矿石 酸溶亚铁含量的测定 滴定法

标准类别:国家标准(GB)

标准状态:现行

出版语种:简体中文

下载格式:.rar .pdf

下载大小:949KB

相关标签: 铁矿石 亚铁 含量 测定 滴定法

标准分类号

关联标准

出版信息

相关单位信息

标准简介

GB/T 6730.71-2014 铁矿石 酸溶亚铁含量的测定 滴定法 GB/T6730.71-2014 标准压缩包解压密码:www.bzxz.net

标准图片预览






标准内容

ICS 73.060.10

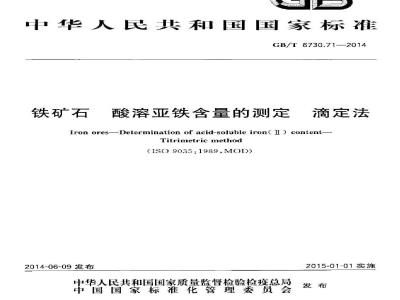

中华人民共和国国家标准
GB/T 6730.712014
铁矿石
酸溶亚铁含量的测定
滴定法
Iron oresDetermination of acid-soluble iron( I ) content-Titrimetric method
(ISO 9035:1989,MOD)
2014-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-01-01实施
本部分为GB/T6730的第71部分。前言
本部分按照GB/T1.12009给出的规则起草。GB/T6730.71—2014
本部分使用重新起草法修改采用IS09035:1989铁矿石酸溶亚铁含量的测定滴定法》。本部分与IS09035:1989的主要技术性差异及其原图如下:按照规范性引用文件的有关要求,将规范性引用文件中用相应的国家标准代替相应的国际标准;
修改了还原滴定方法,使方法易于操作;增加了空白试验·用扣除空白试验的分析结果更为科学合理;重新进行了协同试验确定方法的精密度,使精密度反映本方法的实际情况:重新确定了检测范围,使检测范围反映本方法的实际情况;修改了“8.2.3最终结果的计算”的表述,更符合我国的使用情况;增加了“8.3氧化物换算系数”,使得在进行氧化物换算时更为方便,本部分由中国钢铁工业协会提出本部分由全国铁矿石与直接还原铁标准化技术委员会(SAC/TC3I7)归口本部分起草单位:中华人民共和国天津出人境检验检疫局,冶金工业信息标准研究院。本部分主要起草人:马德起、谷松海、李异,宋义、胡德新、陈自斌。铁矿石酸溶亚铁含量的测定滴定法GB/T6730.71—2014
警告:使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施,并保证特合国家有关法律法规规定的条件。1范围
GB/T6730的本部分规定了滴定法测定亚铁含量。本部分适用于天然和加工铁矿石中亚铁含量的测定,测定范围(质量分数):0.2%~28.0%本方法只适于GB/T24515或GB/T24189中规定的矿石还原性试验中使用,不适用于硫含量大于0.3%或含游离碳大于5.0%的矿石。试验表明,在满足还原性试验方法精密度的要求下,酸不溶残渣可以忽略。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T6379.2测量方法与结果的准确度(正确度与精密度)第2部分:确定标准测量方法重复性与再现性的基本方法(GB/T6379.2-2004,ISO5725-2:1994,IDT)GB/T6682分析试验室用水规格和试验方法(GB/T6682—2008,ISO3696:1987,MOD)GB/T6730.1铁矿石化学分析方法分析用预干燥试样的制备(GB/T6730.1—1986,idtISO7764:1985)
数值修约规则与极限数值的表示和判定GB/T8170
GB/T10322.1铁矿石取样和制样方法(GB/T10322.1-2000,ISO3082:1998,IDT)GB/T12805实验室玻璃仪器滴定管(GB/T12805-2011,ISO385:2005,NEQ)GB/T12806实验室玻璃仪器单标线容量瓶(GB/T12806—2011,ISO1042:1998,NEQ)实验室玻璃仪器单标线吸量管(GB/T12808—1991.eqvISO648:1977)GB/T12808
GB/T24189
7215:2007.IDT)
高炉用铁矿石用最终还原度指数表示的还原性的测定(GB/T24189—2009,ISOGB/T24515高炉用铁矿石用还原速率表示的还原性的测定(GB/T24515-2009,ISO4695:2007.IDT)
ISO4791-1实验室仪器玻璃、瓷器或透明石英制品仪器的基本词汇第1部分:仪器名称(Laboratory apparatus - Vocabulary relating to apparatus made essentially from glass, porcelain orvitreous silica Part l: Names for items of apparatus)3原理
在情性气氛中,试样用盐酸溶解,加硫磷混酸,以水稀释。用二苯胺磺酸钠作指示剂,用重铬酸钾标准滴定溶液滴定,测定亚铁含量。1
GB/T 6730.712014
4试剂
除另有说明外,仅使用认可的分析纯试剂,符合GB/T 6682的二级水的要求,碳酸钠或碳酸氢钠,碳酸钠为无水或在500℃预灼烧。4.1
4.2盐酸,g=1.19 g/mL.
4.3氢氟酸,p=1.14g/mL。
警告:氢氟酸剧毒,接触皮肤或者吞服会造成严重灼伤。在通风良好的条件下密封保存。如不慎入眼,立即用大量清水冲洗,并遵医嘱。穿戴合适的防护服手套,一旦发生事故或者感觉不适立刻就医(在必要的地方明示此标签)。
4.4 硫酸,0=1.84 g/mL。
4.5 磷酸,p=1.70 g/mL。
4.6碳酸钠或碳酸氢钠饱和溶液。4.7硫磷混酸。移取150mL硫酸(4.4)和150mL磷酸(4.5),边摇动边小心的注人到500ml.水中,冷却后用水稀释至1000mL,混勾。氮气或氩气,99.99%。
重铬酸钾标准滴定溶液,c(
KzCrzO,)=0.100 0 mol/1
称取4.904g在140℃~150C干燥2h的重铬酸钾(基准)溶于150mL~200mL水中,冷却至室温后移至1000mL容量瓶中,用水稀释至刻度,混匀。4.10二苯胺磺酸钠C.H,NHC.HaSO.Na)指示剂溶液,2g/L4.11硫酸亚铁铵溶液,c(Fc-)~0.1 mol/L称取39.4g硫酸亚铁铵(NH),Fe(SO)6H,0]溶解于硫酸(5+95)中,移人1000mL容量瓶中,用硫酸(5+95)稀释至刻度,混勾。5仪器
滴定管单标线容量瓶和单标线移液管应分别符合GB/T12805.GB/T12806和GB/T12808的规定。
5.1锥形瓶,容量 500ml.。
5.2安全收集器,符合ISO4791-1,如图1所示。说明:
1——漏斗;
一碳酸钠或碳酸氢钠饱和溶液(4.6)。2
图1安全收集器
5.3带有情性气体输送管的装置,如图2所示。说明:
氮气或氟气(4.8);
2——锥形瓶(5.1)。
图2带有情性气体输送管的装置
6取样和制样
实验室样品
GB/T 6730.71--2014
按照GB/T10322.1进行取制样。-般试样粒度应小于100um,如试样中化合水或易氧化物含量高时,其粒度应小于160μm,
注:化合水和易氧化化合物含量较高的规定包括在GB/T6730.1中,6.2预干燥试样的制备
用非磁性用具将实验室样充分混勾。用·非磁性称量勺,用份样缩分法采取试样,按照GB/T6730.1中的规定,将试样在105℃士2℃的温度下进行干燥。7分析步骤
测定次数
对同预干燥试样,至少独立测定2饮。注:“独立一词是指再次及后续任何一次测定结果不受前面测定结果的影响。本分析方法中,此条件意味着同一操作者在不同的时间或不同操作者进行重复测定,包括采用适当的再校准。7.2校正试验
每次操作,都应在相同条件下与试样平行分析一个同类型标准样品,预干燥试样应按6.2的规定制备。同时分析几个相同类型的试样时,可只带一个标准样品同时分析,注1:标准样品和分析试样应为同类型,两种材料的性能要充分相似-保证这两种情况下的分析步骤无明显变化。注2:标准样品只是用来证实分析步骤的完成情况,不是用来标定重铬霞钾标准滴定溶液的。7.3试料量
用非磁性称量勺,称取0.5名按6.2制得的预干燥试样,精确至0.0002g。3
GB/T6730.71—2014
7.4空白试验
在测定试料的同时,测定空白值。在滴定(7.6)之前用移液管加人10.00mL硫酸亚铁铵溶液(4.11),以重铬酸钾标准滴定溶液(4.9)滴定至终点(消耗V,mL),再加10.00mL硫酸亚铁铵溶液(4.11),再以重铬酸钾标准滴定溶液(4.9)滴定至终点(消耗V,mL),前后滴定体积之差即为空白值(V-V,-V.).
7.5分解
将预干燥试样(6.2)移至干燥的500 mL锥形瓶(5.1)中,加1g~2g固体碳酸氢钠或碳酸钠(4.1)以及30m盐酸(4.2)。对二氧化硅含量大于5%的试样,加儿滴氢氟酸(4.3)。立刻用装有碳酸氢钠或碳酸钠饱和猝液(4.6)的安全收集器封闭烧瓶,或用带惰性气体输送管的装置(5.3)在分解期用氮气或氩气(4.8),气量控制在0.5L/min左右进行化。在电热板上(约90℃)加热锥形瓶,直至试样完全分解,分解时间应不超过60min,通常为30min分解完成后,冷却至室温。注意向安全收集器(5.2)中补充碳酸氢钠或碳酸钠饱和溶液(4.6),若使用氨气或氩气(1.8)则需保持通气直至冷却。7.6滴定
加入30ml.硫磷混酸(4.7)到溶液中,用水稀释至约300mL,加约5~6滴二苯胺磺酸钠指示剂(4.10),立即用重铬酸钾标准滴定溶液(4.9)滴定,直至溶液的颜色由绿变为蓝绿,最后1滴变为紫色为终点。
注:应注意重铬酸钾溶液的环境温度。如果它与配制时的温度相差 2 C以上,要作适当的体积校正:每相差1 ℃,相当于C.02%。即当滴定过程中环境温度比配制标准滴定溶液逆程的温度高时,浓度应减少。8结果计算
8.1计算
按式(1)计算亚铁含量w(Fe2+)(质量分数),用百分数(%)表示:w(Fe-) - -X(V.-Vo)× 55.85
X 100%
m ×1 000
式中:
重铬酸钾标准滴定溶液浓度,单位为摩尔每升(mol/L)V。一空白试验所消耗的重铬酸钾标准滴定溶液的体积,单位为毫升(mL);V。—滴定试料所消耗的重铬酸钾标准滴定溶液的体积,单位为毫升mL);——预干燥试料量,单位为克(g):m
55.85——铁的摩尔质量,单位为克每摩尔(g/mol)。8.2结果的一般处理
8.2.1精密度
精密度数据是按照GB/T6379.2,在2012年由8个实验室对4个测试水平所组织和分析的试验而得到的,见表1。
水平范围
0.005~-0.15
注:m为两次测定结果的算术平均值:8.2.2分析结果的确定
表1精密度
重复性限,
r=0.051 5+0.012 5 m
GB/T 6730.71—2014
%(质量分数)
再现性限R
R=0.055 2+0.014 5 m
按照附录A的步骤,根据式(1)计算独立重复测量结果,与重复性限(r)进行比较,8.2.3实验室间精密度
实验室间精密度用以评价两个实验室报告的最终结果之间的一致性,两个实验室按照8.22中规定的相同步骤报告结果后,计算: -μ2
式中:
一一-实验室1报告的最终结果
实验室2报告的最终结果;
一最终结果的平均值。bZxz.net
如果1μ,一μ|≤R 见(8.2.1),最终结果是一致的。8.2.4分析值的验收
+++(2)
分析值的验收使用标准样品进行验证。步骤与以上所述相同。确认精密度后,实验室最终结果与标值Ac比较。如:
a)IAc-A|≤C,报告结果与标准值之间无显著差异:b)Ac一A>C,报告结果与标准值之间有显著差异。式中:
标准样品的报告结果;
标准样品的标准值:
该值取决于所使用标准样品的种类。对通过实验室间认证的标准样品:+V(Ac)
式中:
标准值Ac的方差
V(Ac)-
对仅有一个实验室认证的标准样品:C=2
注,除非已确认该标准值没有偏差,否则不应采用此类标难样品。8.2.5最终结果的计算
(3)
最终结果是试样可接受值的算术平均值,在另种情况下,就是按附录A中规定的操作测定,计算5
GB/T6730.71—2014
到第三位小数,并按GB/T8170的规定修约到第一位小数。8.3氧化物换算系数
w(FeO)(%)=1.286w(Fe)(%)
试验报告
试验报告应包括下列内容:
实验室名称和地址:
试验报告发布日期;
本部分编号:
识别试样的必要细节;
分析结果;
所用标准样品的编号;
...(5)
在测定过程中注意到的任何特点和本部分中没有规定的可能会影响结果(对试样或标准样品)的任何操作。
附录A
(规范性附录)
试样分析值验收流程图
从独立重复结果开始
测定X
Ix-xsr
再测定X
再次测定X
中位数
试样分析值验收流程图
GB/T 6730.71—2014
GB/T 6730.71—2014
注:本图是8,2.1中回归方程式的图解表述附录B
(资料性附录)
分析试验所得精密度数据
酸游亚铁/%
精密度对酸溶亚铁含量X的最小二乘方拟合图GB/T 6730.71-2014
版权专有
复权必究
书号:t55066:1-49688
定价:
中华人民共
国家标准
酸溶亚铁含量的测定
铁矿石
滴定法
GB/T 6730.71—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址 spc.net.cn
总编室:(010)64275323发行中心:(010)51780235读者服务部:(010)68523946
中国标推出版社秦皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16
印张0.75
字数 16千字
2014年8月第一版2014年8月第一次印刷*
-15号:155066 -119688定价16.00 元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话:(010)68510107
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
