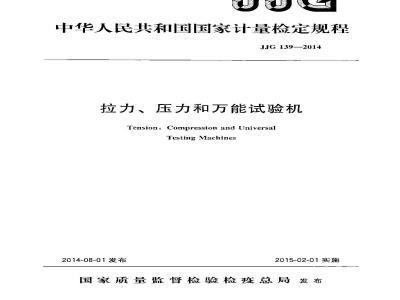

中华人民共和国国家计量检定规程JJG139—2014
拉力、压力和万能试验机
Tension, Compression and UniversalTesting Machines
2014-08-01发布
2015-02-01实施
国家质量监督检验检疫总局发布JJG139—2014
拉力、压力和万能试验机
检定规程
Verification Regulation of
Tension, Compression and UniversalTesting Machines
JJG 139—2014
代替JJG139—1999
JJG 157-
归口单位：全国力值硬度计量技术签员会主要起草单位：山东省计量科学研究院参加起草单位：湖北省计量科学研究院福建省计量科学研究院
济南中路昌试验机制造有限公司济南科汇试验设备有限公司
绍兴肯特机械电子有限公司
本规程委托全国力值硬度计量技术委员会负责解释-2008
本规程主要起草人：
JJC139--2014
李万升（山东省计量科学研究院）玉成（山东雀计量科学研究院）参加起草人：
胡翔（湖北省计量科学研究院）姚进辉（福建省计量科学研究院）孙公海（济南中路昌试验机制造有限公司）姜德志（济南科汇试验设备有限公司）李招海（绍兴肯特机械电了有限公司）引言
1范围·
引用文件
概述·
4计量性能要求·
4.1、试验机的分级
拉伸试验夹持装置的同轴度
零点漂移·
位移测量装置
变形测量装置
5通用技术要求
外观·
加力系统
测力系统·
5.4电气设备
安全保护装置
6计器其控制
6.1检定条件.
检定项H和检定方法
6.3检定结果的处理
6.4检定周期
附录A
同轴度检验试样
附录B试验机检定原始记录
JIG 139—2014
附录C试验机检定证书内页格式捡定结果录
（1）
（3）)
（4）
JJG139-2014
本规程是对JJG139一1999《拉力、压力和万能试验机》和JJG757一2008《非金属拉力、压力和万能试验机》的修订，并将两个规程的内容进行了合并。本规程与JJG1391999和JJG1572008和比，主要技术变化如下：-适用范周：该规程包含了JJG139一1999楚义的试验机，还包括了适用原JJG157一2008的小负荷材料试验机、微小力值试验机，以及皮革、纸张、橡胶、塑料、纤维等试验机。由丁JJG475-2008《电子万能试验机》适用丁具备闭环控制功能的电子拉力（压力）试验机的检楚，因此具有闭坏控制功能的电子拉力（压万）试验机的检定按照JJG475一2008（电子万能试验机》进行，电液伺服拉力（压力）试验机按照JJG1063一2010《电液何服方能试验机》进行。本规程适用于述开环控制的试验机（已制定专门规程的试验机除外）。
-一-因为探锤测力试验机凹经被逐渐淘汰，技术要求中删除了描绘筒记录装暨的要求。随着电子测力方式的应川，增加了零点漂移的要求。-一鉴于有的试验机在做非金属材料试验时，用移动横梁的位移米表示试样的变形，因此增加了试验机位移测量的要求。一日前一些试验机虽然是开环控制，但也具有变形测量装置，因为JJG762《引伸计》已经有广详细的要求，所以在本规程4.5提出配有引仲计的试验机，引伸计的检定按照JJG762进行，
试验力保持不再按照试验机的级别分类要求，统一按0.2%FS。在通用技术要求巾增加了液压式试验机的油缸与活塞之问摩擦力的要求。一-按照GB/T3159.—2008的要求，绝缘电阻的技术要求由不小F2M0改为不小丁1M2
=同轴度要求中增加了30kN以下采用测量几何同轴度的方法。.一取消了试验机鉴别力阔的要求。-…一增加了不分挡的试验机选择力值检定点的要求。本规程所代替规程的历次版本发布情况：—JJG139—1991、JJG139—1999；--JJG157—1985、JJG157—2008。1范围
JJG 139—-2014
拉力、压力和万能试验机检定规程本规程适用丁拉力、压力和万能试验机（以下简称试验机）的首次检延、后续检定和使用中检查。
2引用文件
本规程引用下列文件：
JJG 762 仲计
GB/T2611—2007试验机通用技术要求GB/T3159—2008压式方能试验机GB/T16825.12008力单试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准
凡是注日期的引用义件，仅注期的版本适用下本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改）逻用子本规程。3概述
拉力、压力和方能试验机是以机械或液压方式施加力值，主要出加力系统、测量系统、安全保护装置等组成，测量材料力学性能参数的试验机，适用于金属、非金属材料及构作的拉伸、压缩力学性能试验，借助附件，也可用于抗折、弯曲、剪切和剥离试验等。
4计量性能要求
4.1试验机的分级
试验机分为0.5级、1级和2级三个级别，其各项技术指标见表1至表3。表1试验机测力系统的各项技术指标最大允许值/%
试验机
示值相对
示值重复性
相对误差
示值进回程相
对误兼
零点相对误差
相对分辨力
4.2拉仲试验夹持装置的同轴度
JJG139—2014
试样夹持装置在任意位，上、下夹头的同轴度：当试验机最大力值不大-30kN时不应超过2mm/500mm。\试验机最大力值大1:30kV时应符合表2的规定。表2同轴度最大允许值
试验机级别
1.3零点漂移
同轴度最人允许值/为
自动调心夹头
非白动调心夹头
采用数宁显示的试验机房动预热时间不超过30 min，预热后15 min内的零点漂移应符合表3的规定。
表3零点漂移允许值
试验机级别
零点漂移/
4.4位移测量装暨
对于有位移测量装置的试验机，位移示值相对误差应符合表4规定。表4位移最大允许误差
试验机级别
示值误差4/%
1.5变形测量装置
试验机利用引伸计测量试样变形时，引仲计的计量性能应符合JIG762《引伸计》的要求。
1.6噪声
试验机「作时噪声声压级应符合以下规定，：当最人力值不大于1000kN时不应大于75dB（A）。当最大力值大于1000kV时不应大于80dB（A）。5通用技术要求
5.1外观
5.1.「试验机应有铭牌，铭牌上应有：名称、型号、规格、准确度等级、制造厂名、山厂编号、日期及计量器具制造许可证号。5.1.2试验机开关、按钮应操作灵活，各部分的连接应牢审固、可靠、无松动，数字显2Www.bzxZ.net
示清晰。
JG 139—2014
5.1.3试验机应在稳固的基础上水安装，其安装水平度应优于0.2/1000。5.2加力系统
5.2.1试验机机架应具有足够的试验空间，以便于装卸试样、试样夹具、标准测力仪以及其他辅助装置。
5.2.2试验机施加和卸除试验力应平稳，无冲山和振动现象：液压式试验机油缸活塞之的摩擦力，在空载条件下，其工作活寒在有效行程内运行时，试验的示值变化励小于测量下限允许误差绝对值的1/2。5.2.3试验力保持时间不应少于30s，在此期问，力的示值变动范国不应超过试验机最大力值的 0. 2%。
5.3测系统
5.3.1模拟式指示装空的分辨力应为指针宽度与两相邻刻线中心距（刻度间隔）的比值。
数字式指示装置分辨力：启动试验机，在零载荷的情况下，若示倬的变动不大于一个增量，则分辨力为一个增量；名示值的变动大于一个增量，则分辫为～为变动范围的一平加上一个增量。
5.3.3计算机显示器或数字式指示装置应以力的单位直接显示力：并应能显示各示值范围的雾点和最大值以及力的方向（例如：“十”或“一”）。5.4电气设备
试验机的电气设备安全可靠，无漏电现象。其电源线与机壳间绝缘电阻应人于1Mn.
5.5安全保护装置
5.5.1当施加的试验力超过试验机最大试验力的2%～5%时，安全装置应立即动作，使试验机停止加力。
5.5.2当试验机的移动的夹头运行到其工作范周的极限位置时，限位装置应立即动作，使其停止移动。
6计量器具控制
6.1检楚条件
6.1.1环境条件
试验机应在温度（10～35）℃、湿度不大80%RH的条件下检定。检定过程中温度波动不大于2C。
6.1.2检定用标推器具
各级别试验机检定用标准器具见表5。序号
标雅器具
标准测力仪
标推测力仪
专用码
水平仪
同轴度测试仪
百分表
高度尺
市级计（A计权网络）
绝缘电阻测试仪
检定项口和检定方法
检定项H见表 6
检定项目
通用技术要求
拉伸试验爽持装置的同轴度
零点漂移
零点相对误差
示慎相对误差
示值重复性树对误差
示值进回程相对误差
柑对分辨万
位移示值相对误差
绝缘电阳
注：＋·
JJG 139—2014
表5检定用标准器
技术指标
MPE: +0.1%
分度值0. c2 tmm/m
MPE：±2%
分度值 0. Gl mm
360im以上，分度
值 0.02 mm
分辨力0.01s
检定项目
试验力
试验力
试验力
试验机水平度
同轴度
诚验力30 s保持及
零点漂移
绝缘电1
检定项目一览表
首次检定
“表示需要检定的项目；
表示不必检定的项，
后续检定
检笼0.5级、1级和
2级试验机
检定 I 级和 2 级
战验机
检定0.5级、1级和
2 级试验机
或其他相当雅确度的
测量装置
电压：500V
使用中检验
表示0. 5级需要检定的项目。
6.2.2通用技术要求的检查
JJG139—2014
6. 2. 2. 1通过日测、于感、操作试验机和相应的计量器具检查 5. 1、5. 2. 1、5. 3、5.5，经检查符合要求后再进行其他项月的检定。6.2.2.2在空载条件下，使液压式试验机丁作活寒在有效行程内运行，通过观察试验力的示值变化，检查试验机油缸与活塞之问的摩擦力，应符合5.2.2的要求。6. 2.2. 3液压式试验机试验力保持的检定应在最大试验力的80%~~100%范围内进行。控制进油阀油量，示值稳定后，保持进油阀开口不变，月测30s内试验力指示的变化应符合5.2.3的要求，
6.2.2.4月测检查试验机的接地标志和接地装置；用绝缘电阻测试仪检查试验机电源线与机荒间的绝缘电阻，应符合5.4的要求。6.2.3拉仲试验夹持装置的同轴度6.2.3.1对于最大试验力大于30 kN的试验机，选择合适的检验试样（试样示意图见图A，1，儿何尺寸见表A.1），使用同轴度测试仪（或其他相应准确度的测量装置）进行检定。检定时，先将检验试样爽持在夹头「并施加试验机最大试验力约1%的初始力，调整同轴度测量仪的零点，再施加试验力至最大试验力的4为，同时注意检验使用的最大力不应使检验试样产生塑性变形，测量试样和对两侧的弹性变形，在相互垂直的方向上各测3次。同轴度按公式（1）计算。每次检定的结果均应满足表2的要求。e
式中：
ALmx—AL
×100%
加力系统中上、下夹头的中心线与试验机加力轴线的同轴度，%；AL一一在同-测量点，同一次测量中，检验试样两侧变形的算术平均值，mm；ALx一在同一测量点，同一次测量中，检验试样变形较大-.侧的变形值，mm。(1)
6.2.3.2对于试验力不大于30kV的试验机，使用重锤利配套定心盘进行检查，定心盘中心刻有2mm的圆。检查时，先将锥形重锤悬挂在工夹具中心处，定心盘固定在下夹具中心。移动活动夹具，使试验空间不小丁500mm，调节悬挂线长度，并使锤尖尽量接近定心盘盘而，检查锤尖是否落在规定直径圆内。6.2.4零点漂移
试验机预热后，选择试验机最小测量范围挡，调整好零点，观察15min内试验机零点示值变化量，按公式（2）计算零点漂移：F品×100%
式中：
2——测力系统的零点漂移，%；Fd测力系统的零点示值变化量，N；F.一力的测量范围的下限值，N。其结果应满足表3的要求。
JJG139-2014
对于分挡（包括自动分挡）试验机测范的下限为每挡测量范时的20%；对于不分斯的试验机测益范围的下限根据使用说明书确定，如果使用说明书没舰定感规定不规范则用分辨了的倍数确定：
C.5级试验机：45CXr；
1级试验机：200×r：
2级试验机：190×m
6.2.5相对分辨力
力的指示装置的相对分辨力α由公式（3）让算：4=F×100%
α一一试验机力指示装置的相对分辨力，为：r力指示装置的分辨力，N；
F力的测量范围的下限值，N。
给果应满足表1的要求。
6.2.6方值各项允许误差
6.2.6.1标准测力仪应放置足够的时间使其达到稳定的溢度。6.2.6.5试验机应至少施加三次最大试验力作为预压或预拉。6. 2.6.31
检定点的选择。
对手分的试验机：每挫的检定点不得少于五个，二般按每挡的20%、43%、60%、80%、100%均分布。
对于不分挡的试验机：在最大试验力的20%～100%范用内近似等间隔分布选择5个检楚点；对于低于最人试验力20%的检定点应选择近似等于10%、5%、2%、1%、0.5%、0.2%利0.1%直到测量范围的下限。心）对于自动换挡的试验机：在每一分辨力不变化的范用内至少选择两个检定点。6.2.6.4应以递增力进行三组测量，每组测量前应调整零点，零点读数应在最后一组测量，力完全卸除30 s后读取。零点和对误差按公式（4）计算：F×100%
式中：
「一一测力系统的零点相对误差,%;F\一卸除力以后被检试验机力指示装置的残余示值，N；F力指示装置各挡测量范用的下限值，N。结果应符合表1的要求。
6.2.6.5示值相对误差和示值重复性相对误差(4)
计算每个检定点三次测量的算术平均值。并由下式计算示值相对误差和示值重复性和对误差：
式中：
JG 139—2014
以试验机的指示装置为准在标准测力仪上读数时：示值相对误差9和示值重复性相对误差6按公式（5）和公式（6）讨算：q
9——测力系统的示值相对误差，%；F：递增力时，被检试验机力指示装置指示的力，N;F一对同一力值点，F三次测量的算术平均值，N。FmuxFmin
\×100%
式啦：
6-一测力系统的示值重复性相对误差，%；Fw一一对同一力值点，F的最大值，NFmin一一对同一方值点，F 的最小值，N;F一一对同一力值点，F二次测量的算术平均值，N。（5）
（b）以标准测力仪为准在试验机的指示装置上读数时，示值相对误差和示值重复性相对误差b按公式（7）和公式（8）计算：q
式中：
9测力系统的示值相对误差，%；X100%
F，-对同一力值点，F：三次测量的算术平均值，N；F一一递增力时，标准测力仪指示的真实力，N。b
式中：
F,aax\Fimin
X 100%
b…测力系统的示值重复性相对误差，%；Fimax
对同一力值点，F，的最大值，NFimin
对同：·J值点，F：的最小值，N;F一一递增力时，标准测力仪指示的真实力，N。其结果应满足表1的要求。
6.2.6.6示值进回程相对误差
对于分挡的试验机：在试验机最大和最小量程上，进行·遍递增和递减力来检定示值进回程相对误差；
对于不分挡的试验机：在测量范围的10%～100%及测量下限到测量下限10倍的范围内各均勾选取点（重合点不重复检定）进行一遍递增和递减力来检定示值进回程相对误差。按公式（9）或公式（10）计算：（a）以试验机的指示装置为准在测力仪上读数时：7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
