ICS 29.060.01
备案号：44898-2014

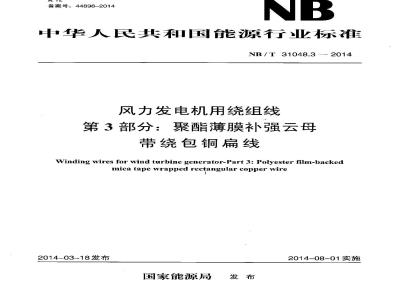

中华人民共和国能源行业标准
NB/T 31048.3—2014
风力发电机用绕组线
第3部分：聚酯薄膜补强云母
带绕包铜扁线
Winding wires for wind turbine generator-Part 3: Polyester film-backedmica tape wrapped rectangular copper wire2014-03-18发布
国家能源局
2014-08-01实施
范围·
规范性引用文件
般性要求
尺寸。
伸长率、刚度、硬度和屈服强度，回弹性
柔韧性和附着性
热冲击
软化击穿
耐刮试验
耐溶剂试验·
击穿电压
绝缘连续性
温度指数
耐冷冻剂
直焊性·
热黏合或溶剂黏合
介质损耗因数
耐变压器油
失重，
针孔试验
耐高频脉冲电压时间
检验规则
包装、标识、贮存和运输
NB /T 31048.3 — 2014
NB / T 31048:3 — 2014
NB/T31048《风力发电机用绕组线》分为六个部分：第1部分：一般规定；
-第2部分：240级芳族聚酰亚胺薄膜绕包烧结铜扁线；-第3部分：聚酯薄膜补强云母带绕包铜扁线；第4部分：玻离丝包薄膜绕包铜扁线：第5部分：180级及以上浸漆玻璃丝包漆包铜扁线：第6部分：聚酰亚胺薄膜补强云母带绕包铜扁线。本部分为NB/T31048的第3部分。本部分按GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会绕组线分技术委员会（SAC/TC213/SC1）归口。本部分负责起草单位：上海申茂电磁线有限公司。本部分参加起草单位：无锡统力电工有限公司、辽宁东港电磁线有限公司、南京汽轮电机长风新能源股份有限公司、山东迪赛机电有限公司、冠城大通股份有限公司、机械工业北京电工技术经济研究所、金杯电工股份有限公司、上海电缆研究所、湘潭电机股份有限公司、南车株洲电机有限公司，东方电气（乐山）新能源设备有限公司、艾维特电气绝缘材料（常州）有限公司、河北国潜线缆有限责任公司、露笑科技股份有限公司、铜陵精达特种电磁线股份有限公司、无锡锡洲电磁线有限公司、江苏迅达电磁线有限公司、四川金瑞电工有限贵任公司、江苏宝杰隆电磁线有限公司、株洲时代电气绝缘有限责任公司、上海特缆电工科技有限公司、上海电器科学研究院。木部分主要起草人：宋安、鲍煜昭、毋德书、田建忠、巴玉国、林熙云、刘淑芬、李雪、郭荣荣、正放文、薛长志、蔡梅园、姚国妹、李充召、应江辉、许建英、徐进法、周志云、俞安琼、卢廷杰、唐文进、彭杰红、张生德、张敬平、陈惠民。1范围
风力发电机用绕组线
NB /T 31048.3 -— 2014
第3部分：聚酯薄膜补强云母带绕包铜扁线NB/T31048的本部分规定了聚酯薄膜补强云母带绕包铜扁线的技术要求和检验规则木部分适用于风力发电机用聚酯薄膜补强云母带绕包铜扁线或薄膜绕包层外包聚薄膜补强云母带绕包铜扁线：
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注月期的版本适用于本文件。凡足不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件：GB/T4074.2—2008绕组线试验方法第2部分：尺寸测量（IEC60851-2：1997，IDT）GB/T4074.3—2008绕组线试验方法第3部分：机械性能（IEC60851-3：1997，IDT）GB/T4074.5—2008绕组线试验方法第5部分：电性能（TEC60851-5：1997，IDT）GB/T5019.9以云母为基的绝缘材料第9部分：单根导线包绕用环氧树脂粘合聚酯薄膜云母带(GB/T5019.92009，IEC60371-3-7：1995年及2006年第1次修正，MOD）GB/T13542.4电气绝缘用薄膜第4部分：聚酯薄膜（GB/T13542.4—2009，IEC60674-3-2：1992，MOD)
GB/T13542.6电气绝缘用薄膜第6部分：电气绝缘用聚酰亚胺薄膜（GB/T13542.6—2006，IEC60674-3-4/6:1993.M0D
NB/T31048.1一2014风力发电机用绕组线第1部分：---般规定3一般性要求
3.1概述
本部分的产品种类现表1。
本部分薄膜有聚酯薄膜、聚酰亚胺薄膜和涂有F46黏结剂的聚酰亚胺复合薄膜：本部分云母带为以云母纸为基材，以聚酯薄膜作为补强材料，用胶黏剂黏合而成的柔性粉云母带。云母带分为单层聚酯薄膜补云母带和双层聚酯薄膜补强云母带。本部分适用的导体范围：
一--宽边尺寸：最小2.00mm，最大16.00mm。窄边尺寸：最小0.80mm，最大5.60mm：定义及试验方法总则见NB/T31048.1—2014中第3章。若NB/T31048.1一2014与本部分有不一致时，以本部分为准。3.2绝缘材料性能要求
除NB/T31048.1一2014中3.3规定的绝缘结构要求外，本部分绝缘材料性能还应符合以下规定聚酯薄膜的性能应符合GB/T13542.4的规定；a）
b）聚酯薄膜补强云母带的性能应符合GB/T5019.9的规定；聚酰亚胺薄膜的性能应符合GB/T13542.6的规定：c
d）云母带一般为聚酯薄膜单面补强的少胶云母带，根据需要云母带补强薄膜的外面可带有白黏性1
NB/ T 31048.3 — 2014
热熔胶：
e）如有其他特殊要求，供需双方可协商确定。3.3外观
按 NB/T 31048.1—2014 中 3.4 的规定。3.4产品型号及产品表示方法
产品型号见表1。
表1产品型
WZMYFB
聚酯薄膜补强云母带绕包铜扁线名
聚酯薄膜绕包层外包聚醍薄膜补强云母带绕包铜扁线聚酰亚胺薄膜绕包层外包聚酯薄膜补强云母带绕包铜扁线聚酰亚胺薄膜绕包烧结层外包聚酯薄膜补强云母带绕包铜扁线注：由供需双方协商确定是否采用自黏性聚酯薄膜补强云时带绕包铜扁线。产品表示方法参见NB/T31048.1—2014中附录A。4尺寸
导体尺寸、公差及圆角半径
导体尺寸、公差及圆角半径见NB/T31048.1—2014中第4章。4.2
绝缘厚度
绝缘厚度应符合表2的规定。
表2绝
绝缘厚度
缘厚度
允许偏差
-0.03~-0.02
-0.04~~-0.02
0.04~~-0.02
0.04~～-0.02
-0.05~-0.03
0.05~0.03
0.06~~+0.04
0.06~~+0.04
0.07~~+0.04
注：其他范围的绝缘厚度可由供需双方协商确定；带白黏层的绝缘厚度可增加0.02mm。4.3外形尺寸
按NB/T31048.1—2014中4.5的规定：5电阻
按NB/T31048.12014中第5章的规定。2
单位：mm
6伸长率、刚度、硬度和屈服强度6.1伸长率
断裂仲长率应大丁等于35%。
6.2刚度、硬度及屈服强度
按NB/T31048.1—2014中 6.2的规定7回弹性
按NB/T31048.1—2014中第7章的规定。8
柔韧性和附着性
8.1柔韧性
NB/T 31048.3—2014
绕组线应在直径如表3规定的圆棒上分别进行宽边和窄边弯曲，绕包层应符合表3的要求。表3圆棒卷绕
绕组线型
WZMYFB
WZMYFB
适用全部尺寸。
附着性
弯曲方式
宽边弯曲
窄边弯曲
宽边弯曲
窄边弯曲
宽边弯曲
窄边弯曲
圆棒直径
10×导体窄边标称尺寸
10×导体宽边标称尺寸
10×导体窄边标称尺寸
10×导体宽边标称尺寸
4×导体窄边标称尺寸
4×导体宽边标称尺寸
不开裂至露出里层薄膜
不开裂至露出导体
除去云母带，进行圆棒弯曲后，不开裂至露出导体聚酰亚胺薄膜绕包烧结层外包聚酯薄膜补强云母带绕包铜扁线应除去云母带绕包层后薄膜绕包线拉伸15%，聚酰亚胺薄膜绕包烧结层失去附着性距离应小于1倍的导体宽边标称尺寸。其他型号的绕组线不适用
9热冲击
不适用。
10软化击穿
不适用。
11耐刮试验
不适用。
12耐溶剂试验免费标准bzxz.net
不适用。
13击穿电压
试样按本部分8.1规定的的直径为10倍导体窄边标称尺寸的圆棒弯曲后，5个试样在表4规定的最3
NB/T 31048.3
—2014
小击穿电压下不发生击穿。
绝缘厚度
表4击穿电压
最小击穿电压
WZMYFB
注；对于绝缘厚度的中间厚度，应取下一个较大绝缘厚度对应的最小击穿电压；其他范围绝缘厚度的最小击穿电压可出供需双方协商确定。
1绝缘连续性
考虑中。
温度指数
考虑中。
耐冷冻剂
不适用。
7直焊性
不适用。
3热黏合或溶剂黏合
18.1热黏合
将带有自黏层的云母带绕包铜扁线按NB/T31048.1一2014附录B中B.1进行试验，测试结果：构成线棒的线样相五之间应黏结，且不并裂、不松散。18.2溶剂黏合
不适用。
介质损耗因数
不适用。
20耐变压器油
不适用。
不适用。
针孔试验
不适用。
23耐高频脉冲电压时间
NB / T 31048.3 - 2014
按NB/T31048.1一2014附录C中C.2.1规定试验条件，绕组线的耐高频脉冲电压时间不应小丁表5中的平均值。
表5耐高频脉冲电压时间
耐高频脉冲电压时间
标称绝缘厚度
24检验规则
平均值
最小值
考患中
考患中
产品检验项目、试验类型和试验方法按表6规定表6检验项目
项日名称
导体尺寸
绝缘厚度
外形尺寸
伸长率
回弹性（角）
柔韧性和附着性
击穿电压
热黏合
耐高频脉冲电压
包装、标识
技术要求
符合NB/T31048.1—2014中3.4的规定符合 NB/T 31048.1—2014中 4.1~4.3 的规定符合本部分4.2的规定
符合NB/T31048.1—2014中4.5的规定符合本部分6.1的规定
符合NB/T31048.1—2014中第7章的规定符合本部分8.1和8.2的规定
符合NB/T31048.1--2014中第5章的规定符合本部分第13章的规定
符合本部分18.1的规定
符合本部分第23章的规定
符合本部分第25章的规定
WZMZB、WZMYB、WZMYFB
平均值
试验类型
最小值
考虑中
考虑中
试验方法
GB/T 4074.2—2008
GB/T 4074.3—2008
GB/T 4074.5: -2008
NB/T 31048.1—2014 的
附录 B 中 B.1
NB/T 31048.1—2014
的附录
NB/T31048.3-2014
包装、标识、购存和运输
产品贮存温度为-10℃～+25℃，其他按NB/T31048.1—2014中第25章的规定，问
关注我,关注更多好书
中华人民共和国
能源行业标准
风力发电机用绕组线
第3部分：聚酯薄膜补强云母
带绕包铜扁线
NB / T 31048.32014
中国电力出版社出版、发行
（北京市东城区北京站西19号：100005http://cepp.sgcc.com.cn）北京博图彩色印刷有限公司印刷*
2014年8月第
2014年8H北京第一次印刷
16开本0.5印张14千字
880毫米×1230毫米
印数0001—3000册
统-号1551232053
敬告读者
本书封底贴有防伪标签，刮开涂层叫查询真伪本书如有印装质虽问题，我社发行部负责退换翻印必究
版权专有
刮开涤层
登询惠伪
