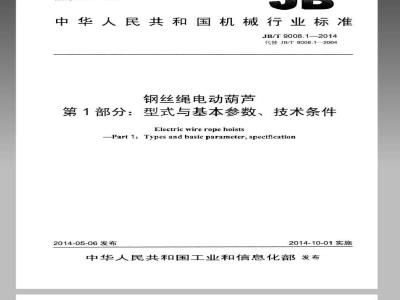

标准图片预览
标准内容
ICS53.020.99
备案号：45477-2014
中华人民共和国机械行业标准
JB/T9008.1—2014
代替JB/T9008.1—2004
钢丝绳电动葫芦
第1部分：型式与基本参数、技术条件Electricwireropehoists
Part 1:Types and basic parameter, specification2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布前言：
2规范性引用文件
3术语和定义
4型式与基本参数
4.1型式.
4.2基本参数
5技术要求
工作环境条件
基本要求
使用性能
安全、卫生..
起升机构寿命，
涂装和外观.
5.7主要零部件.
试验方法
检验规则.
电动机检验.
7.2检验分类.
7.3出厂检验（试验）
7.4型式试验
7.5寿命试验
8标志、包装、运输和贮存
JB/T9008.1—2014
JE.TS008.1—2014
JB/T9008《钢丝绳电动葫芦》由以下两个部分组成：第1部分：型式与基本参数、技术条件；第2部分：试验方法。
本部分为JB/T9008《钢丝绳电动葫芦》的第1部分。本部分按照GB/T1.1—2009给出的规则起草。本部分代替JB/T9008.12004《钢丝绳电动葫芦第1部分：型式与基本参数、技术条件》，与JB/T9008.1—2004相比主要技术变化如下：增加了本部分不适用的环境（见第1章）：修改了规范性引用文件的内容（见第2章）：修改了术语和定义（见第3章）：修改了电动葫芦的型式划分（见4.1)：修改了基本参数中的额定起重量、起升速度和运行速度（见4.2.2、4.2.4、4.2.5）；修改了电动葫芦主电路的额定电压（见5.1.1)：增加了吊运熔融金属电动葫芦的相关要求（见5.1.2、5.3.15、5.4.1.2、5.4.1.5、5.7.2、5.7.3、5.7.5.18等)：
增加了吊钩安全距离（见5.3.13）：增加了电动葫芦及电动机能效要求（见5.3.14及5.7.4.17）：增加了电气保护、电动机保护相关要求（见5.7.5.1、5.7.5.3）；删除了原标准质量保证期。
本部分由中国机械工业联合会提出。本部分由全国起重机械标准化技术委员会（SAC/TC227）归口。本部分负责起草单位：江阴凯澄起重机械有限公司、北京起重运输机械设计研究院、天津起重设备有限公司、国家起重运输机械质量监督检验中心。本部分参加起草单位：南京起重机械总厂有限公司、浙江双鸟机械有限公司、德马格起重机械（上海）有限公司、科尼起重机设备（上海）有限公司、杭州浙起机械有限公司、卫华集团有限公司、江西起重机械总厂、江苏三马起重机械制造有限公司、湖北银轮起重机械股份有限公司、南京特种电机厂有限公司、湖北华博三六电机有限公司、八达机电有限公司、常州市武进起重电器有限公司。本部分主要起草人：周民宪、下叔君、朱敏刚、陶天华、蒋冉根、延绪强、李本宏、盛嘉庆、须雷、高宁、周增林、孙明尧、刘晓生、赵建华、马贤才、胡建兴、马先胜、何国胜、沈国良。本部分所代替标准的历次版本发布情况为：JB7731965,ZBJ80013.1—1989，JB/T9008.1—1999,JB/T9008.1—2004;JB2100—1984,ZBJ80013.21989,JB/T9008.2—1999JB/T9008.1—2004JB2101—1984,ZBJ80013.3—1989，JB/T9008.3—1999,JB/T9008.1—2004:JB2102—1977，ZBJ80013.5—1989，JB/T9008.5—1999，JB/T9008.1—2004;ZBJ80013.6—1989，JB/T9008.6—1999,JB/T9008.1-2004:ZBJ80013.7—1989，JB/T9009—1999，JB/T9008.1—2004.Ⅱ
1范围
钢丝绳电动葫芦
第1部分：型式与基本参数、技术条件JB/T9008.1-2014
JB/T9008的本部分规定了钢丝绳电动葫芦的术语和定义，型式与基本参数、技术要求、检验规则、标志、包装、运输和存。
本部分适用于一般工作环境中使用或吊运熔融金属的钢丝绳电动葫芦（以下简称电动葫芦），其他环境中使用的电动葫芦可以参照采用。本部分不适用于下列环境中使用的电动葫芦：一有爆炸性气体，可燃性粉尘及腐蚀性气体环境：核辐射环境、有毒气体环境。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB755-2008旋转电机定额和性能GB/T783起重机基本型的最大起重量系列GB/T3797—2005电气控制设备
GB/T3811—2008起重机设计规范GB/T4205人机界面标志标识的基本和安全规则操作规则GB4208—2008外壳防护等级（IP代码）旋转电机整体结构的防护等级（IP代码）-分级GB/T4942.1
GB5226.1—2008机械电气安全机械电气设备第1部分：通用技术条件GB5226.2-2002机械安全机械电气设备第32部分：起重机械技术条件GB6067.1
起重机械安全规程第1部分：总则GB8918重要用途钢丝绳
GB/T9286
色漆和清漆漆膜的划格试验
起重吊钩第1部分：力学性能、起重量、应力及材料GB/T10051.1元
GB/T13306标牌
GB/T13384机电产品包装通用技术条件GB14048.1—2012低压开关设备和控制设备第1部分：总则一般用途钢丝绳
GB/T20118
JB/T3907机床电器按钮开关
JB/T9008.2—2015钢丝绳电动葫芦第2部分：试验方法3术语和定义
下列术语和定义适用于本文件。1
rKacadiaiKAca
JB/T9008.1—2014
电动葫芦electrichoist
由电动机、减速器、制动器等组合为一体，最后经卷筒卷放起重或链轮卷放起重链条，以带动取物装置升降的起重萌芦。
钢丝绳电动葫芦electricwireropehoist卷放挠性件为钢丝绳的电动葫芦。3.3
吊钩安全距离hooksafedistance吊钩组起升到上极限位置，卷简停止转动，吊钩组至可能碰到的障碍物之间的最小距离。4型式与基本参数
4.1型式
根据电动葫芦有无运行机构和运行机构型式，分为固定式电动葫芦、单梁小车式电动葫芦和双梁小车式电动葫芦。
4.1.1固定式
无运行机构、固定使用的电动葫芦，按其安装方式不同，可分为支承式和悬挂式两种型式。支承式：根据座脚位置的不同分为上方固定式、下方固定式、左方固定式、右方固定式[如图1中a)、b)、c)、d）所示]：
悬挂式：无运行机构、悬挂使用的电动葫芦（见图2）。4.1.2单梁小车式
具有运行机构，沿单梁轨道运行的电动葫芦。根据电动葫芦总体布置的结构型式，一般包括普通型（见图3）和低净空型（见图4）等。X
4.1.3双梁小车式
具有运行机构，沿双梁上的两条轨道运行的电动葫芦，如图5、图6所示。iiKacaOiaikAca
JB/T9008.1—2014
JB/T9008.1-2014
4.2基本参数
4.2.1电动葫芦起升机构的工作级别，根据GB/T3811-2008中3.3.3的规定，按照载荷状态级别、机构载荷谱系数、使用等级及总使用时间，分为M1～M8共8个级别，见表1。4.2.2电动葫芦的额定起重量应优先采用GB/T783所规定的数值，见表2。表1
使用等级T
机构载荷谱系数
Km≤0.125
0.1250.2500.500总使用时间th
起升高度应优先采用表3中所规定的数值。0.32
JB/T9008.1-2014
单位为吨
4.2.4起升速度应优先采用表4所规定的数值，慢速推荐为正常工作速度的1/2～1/10，用户协商解决。
单位为米
调速产品可与
单位为米每分
4.2.5运行速度应优先采用表5所规定的数值，慢速推荐为正常工作速度的1/2～1/10，订调速产品可与
用户协商解决。
5技术要求
5.1工作环境条件
单位为米每分
5.1.1电动葫芦主电路的额定电压为单相或三相交流110V～660V，额定频率为50Hz或60Hz，电动机端电压波动范围不应超过额定电压的土10%，其中电动葫芦内部电压降不应大于5%。5.1.2电动葫芦工作环境温度一般为-20℃～40℃，吊运熔融金属的电动葫芦工作环境温度为-10℃～60℃。
5.1.3当最高温度为40℃时的相对湿度不应超过50%，电气设备应能正常工作。在较低温度下可允许较大的湿度，例如20℃时可为90%5.1.4海拔不应超过1000m。
5.1.5电动机的运行条件应符合GB755—2008中第6章和第7章的规定。5.1.6电器设备的正常使用、安装和运输条件应符合GB14048.1一2012中第6章的规定。注：超出上述条件时，用卢与制造商协商解决。5.2基本要求
电动葫芦的设计应满足GB/T3811、GB6067.1和本部分的有关规定。5
KacadiaiKAca
JB/T9008.1—2014
5.3使用性能
5.3.1应按使用等级和裁荷状态级别，合理地选用相应工作级别的电动葫芦（见表1）。5.3.2电动葫芦的结构型式、基本参数、性能及尺寸均应符合设计要求。5.3.3减速器不应渗漏油。
5.3.4吊钩应转动灵活，在水平面内能转动3605.3.5当吊钩下降、钢丝绳没有其他外力作用时，钢丝绳应能白由地从卷筒排出：当起升、下降额定载荷，钢丝绳中心线偏离螺旋槽中心线两侧的角度不大于3.5”时应能正常工作。5.3.6电动葫芦做静载试验时，应能承受1.25倍额定起重量的试验载荷。试验后各受力件应无裂纹、永久变形和油漆剥落，各连接处应无松动现象。5.3.7电动萌芦做动载试验时，应能承受1.1倍额定起重量的试验载荷。试验过程中应工作正常，制动可靠。试验后其要求同5.3.6的规定。5.3.8带有运行机构的电动葫芦在额定载荷下应满足如下性能要求：a）运行过程应无异常现象；
b）1/200的爬坡试验应无异常现象：c）运行速度的允许偏差应为名义值的土15%（慢速不考核）。5.3.9在额定载荷下，制动下滑量不应大于v/100（v为额定载荷下1min稳定起升的距离），且不应大于200mm
5.3.10在额定载荷和电动机端电压波动土10%的条件下，电动机和制动器的工作应无异常现象。5.3.11起升高度不应小于名义值。5.3.12起升速度的允许偏差应为名义值的土10%，下降速度的允许偏差应为名义值的-10%～25%（慢速不考核)。
5.3.13吊钩安全距离不应小于100mm，如图7、图8所示。5.3.14
电动葫芦的能效应符合相关规定。吊运熔融金属电动葫芦的额定起重量不应大于16t，工作级别不应低于M6。5.3.15
上极限位置
a)支承式
上极限位置
b)悬挂式
5.4安全、卫生
5.4.1安全防护装置
上极限位置
c)单梁小车式
上极限位置
d)双梁小车式
JB/T9008.1-2014
5.4.1.1电动葫芦应设置上升和下降极限位置限位器，且能保证当吊钩起升和下降到极限位置时自动切断动力电源，此时反方向的动作应可以进行。5.4.1.2吊运熔融金属的电动葫芦在上升极限位置应设置不同形式双重限位保护装置，并且能够控制不同的电气回路。
5.4.1.3在吊钩组醒目处应标示额定起重量，并设置钩口闭锁装置。吊运熔融金属的电动葫芦不宜设置闭锁装置。
5.4.1.4额定起重量为1t及以上的电动葫芦应装设起重量限制器。当实际起重量超过95%额定起重量时，起重量限制器宜发出报警信号（自动停止型除外）：当实际起重量在100%～110%的额定起重量之间时，起重量限制器起作用，此时应自动切断起升动力电源，但应允许机构作下降运动。从电动葫芦超载起升至起重量限制器动作停止起升，此时载荷所起升的高度，不应超过名义起升速度1s经过的距离。对于双速电动葫芦，慢速不考核。5.4.1.5电动葫应设置常闭式工作制动器，制动器的制动安全系数应符合以下要求：a）工作级别为M5及其以下级别，不应低于1.5：b）工作级别为M6及其以上级别，不应低于175。采用电动葫芦作为起升机构吊运熔融金属时，其制动器的设置应当符合以下要求：a）当额定起重量大于5t时，电动葫芦除设置一个工作制动器外，还应在电动葫芦的低速级上设置一个安全制动器：
b）当额定起重量小于或等于5t时，电动葫芦除设置一个工作制动器外，宜在电动葫芦的低速级上设置安全制动器，否则电动葫芦应按1.5倍额定起重量设计。5.4.1.6设置安全制动器时，其功能应满足如下要求：当传动部件失灵或工作制动器失灵导致载荷下坠时，应能可靠地支持住额定载荷。7
iiKacaoiaiKAca
JB/T9008.1-2014
5.4.1.7按钮装置上应设有紧急停止开关，当有紧急情况时，应能切断动力电源。5.4.2安全防护措施
5.4.2.1当吊钩下降到最低极限位置时，钢丝绳在卷筒上的剩余安全圈（固定绳尾的圈数除外）至少应保持2圈。在此安全圈下，绳端固定装置应在承受2.5倍钢丝绳最大工作静拉力时不发生导致松动的变形。
5.4.2.2电动葫芦绝缘电阻不应小于1MQ。5.4.2.3电动葫芦接地连接电阻值不应大于0.1Q5.4.2.4
电动葫芦应设置导绳器或采取其他防乱绳措施，其性能应满足5.3.5的要求吊运熔融金属的电动葫芦在热辐射强烈的地方，对电动机、电气设备应当采取防护措施。5.4.3
5.4.3.1起升机构在额定载荷下工作时，噪声的A计权声压级不应超过85dB（A)。5.4.3.2制动器摩擦片材质不应含有石棉成分。5.5起升机构寿命
5.5.1不同工作级别的走起升机构按J3，T9008.2规定的试验方法进行寿命试验，应达到表6规定的总使用时问，试验后，起升机构应仍处于可用状态，不应产生明显的可识别的破损。表6
机构工作级别
额定起重量，单位为吨（t)。
试验载荷
5.5.2寿命试验中，除钢丝绳和制动器摩擦片外，不应更换任何零部件。5.6涂装和外观
总使用时间
5.6.1电动葫芦在出厂前应进行表面处理并涂装，涂层应均匀、色泽一致。不涂装的外露面应采取防锈措施。
5.6.2涂漆时，油漆干燥后的涂层厚度不应少于50μm。5.5.3涂漆时，涂层的漆膜附着力不应低于GB/T9286中规定的1级质量要求。5.7主要零部件
5.7.1起重吊钩
起重吊钩的力学性能应符合GB/T10051.1的规定。8
5.7.2钢丝绳
JB/T9008.1—2014
钢丝绳应符合GB/T20118的要求，优先采用线接触型钢丝绳，公称抗拉强度不低于1570MPa。当电动葫芦吊运熔融金属时，应采用性能不低于GB8918规定的金属绳芯或金属股芯的耐高温钢丝绳。5.7.3滑轮
吊运熔融金属的电动葫声不应使用铸铁滑轮。5.7.4起升电动机
5.7.4.1电动机型式、基本参数、性能及尺寸均应符合产品的设计以及主机的使用要求。5.7.4.2电动机的外壳防护等级不应低于GB/T4942.1中的IP44（风罩除外）。5.7.4.3电动机的工作制为GB755—2008中规定的S4。负载持续率和每小时起动次数按JB/T9008.2-2015中附录A的规定。
5.7.4.4电动机在下列条件下使用时，应能保证正常运行：a）电压波动为土10%+频率波动为土1%，电压、频率允许同时发生波动，但应符合GB755的有关规定：
b）基准工作制下频繁地起动、制动及逆转，经常地机械振动与冲击。5.7.4.5电动机在额定电压下的堵转转矩、最大转矩及堵转电流：a）锥形转子电动机应符合表7的规定，保证值的容差应符合表8的规定：b）圆柱形转子电动机的堵转转矩与额定转矩之比、最大转矩与额定转矩之比应大于1.6：堵转电流与额定电流之比应符合表7的规定，其保证值的容差应符合表8的规定：c）其他电动机可按实际使用情况参照执行。表7
功率PkW
0.8≤P<3.0
3.0≤P≤7.5
堵转转矩/额定转矩
堵转转矩
堵转电流
最大转矩
最大转矩/额定转矩免费标准bzxz.net
堵转电流/额定电流
保证值的-15%
保证值的20%
保证值的-10%
，当三相电源平衡时，电动机三相空载电流中的任何一相与三相平均值的偏差不应大于三相平均值的10%。
电动机定子绕组的绝缘电阻，在热稳定状态时不应低于下式计算的值：R=
其中：
电动机定子绕组的绝缘电阻，单位为兆欧M2)：R
iiKacaOiaiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
