JC/T 225-2012 液位计用透明石英玻璃管
JC/T225-2012
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 81. 040. 30
备案号：389702013

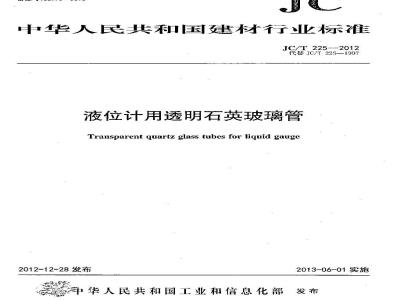

中华人民共和国建材行业标雅
JC/T 225-2012
代替JC/T225—1997免费标准下载网bzxz
液位计用透明石英玻璃管
Transparent quartz glass tubes for liquid gaugg2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部发布前
本标准按飚GB/T1.1—2009给出的规则起草。JC/T2252012
本标准代替JC/T225—1997《液位计用透明石英玻璃管》。与JC/T225—1997相比，除编辑性修改外主要技术变化如下：
修订了对气线的要求（见5,2.5，1997年版的5.2.5)；提高了杂质元素含量的要求（见5.3，1997年版的5.3)本标准由中国建筑材料联合会提出。本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。本标准起草单位：中国建筑材料检验认证中心、中国建筑材料科学研究总院。本标准主要起草人：杨学东、吴洁、张浩运、杨晓会。本标准丁1981年首次发布，1997年7月第一次修订，本次为第二次修订。1范围
液位计用透明石英玻璃管
JC/T225—2012
本标准规定了液位计用透明石英披璃管的术语和定义、产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存等要求。本标准适用于工作压力不大于6.4MPa且工作温度为-40℃C～450℃的低，中、高压锅炉单色、多色水位表用透期石英玻璃管，也适用于石化行业相同工作条件的各种油品和非碱性物质贮液罐单色，多色液位计用明石英玻璃管。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的，凡是注口期的引用文件，仅注国期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用丁本文件。GB/T3284石英玻璃化学成分分析方法GB/T5949透明石英玻璃气泡、气线检验方法GB/T10701石英玻璃热稳定性试验方法JC/T230石英玻璃管耐内压力检验方法JC/T598—2007电光源用透明石英玻璃管3术语和定义
JC/T 598一2007 界定的以及下列术语和定义适用于本文件。3.1
炸裂rack
石英玻璃管经急冷急热而产牛生破裂或裂纹。3.2
水迹furring
石英玻璃管加工中，管壁的水蒸发后残留的半透明白色固体痕迹。3.3
云雾nebulous impurity
石英玻璃管加工中，所产生的SiO2挥发物，冷凝后附着在表壁上的白色不透明物4产品分类
产品分类见表1。
JC/T225--2012
分类方法
按工作压力分
按成像原理分
5要求
5.1规格尺寸及其偏差
表1产品分类
产品名称
低压液位管
中、高压疫位管
单色液位管
多色液位管
简要说明
工作压力 P≤2. 5 MPa
工作压力2.5MPa≤P≤6.4MPa
内孔为网形，只能显示液位
内孔为异形，和用边、角成像，气液界面翌示清晰
5..1.1低压液位计用透明石英玻璃管规格尺寸及其偏差应符合表2规定，其中低压多色液位计用透明石英玻璃管孔形状和尺寸如图1所示。单位为毫米
中 29
图1低压多色液位管
低压液位计用透明石英玻璃管
产品名称
单色羧位管
多色液位管
内孔形状
三角形
(等腰直角）
外径及偏差
中29-1
注1：其他规格尺寸由供需双方商定。内径
中27Φ30
7. 5~9. 2
(角达长)
260--1700
2:60~1700
260~1700
摘圆度
单位为毫米
偏壁度
注2：表中所规定外径偏差及椭圆度是指管不两端长度为100以内的密封端，管子其他部位的外径上偏差定为-0.2 rm下偏差定为.0.7 m，圆度定为不大于0.3 mm5.1.2中、高压液位计用透明石英玻璃管应符合表3的规定，其中多色液位计用透明石英玻璃管内孔形状和尺寸如图2所示，
iiKacaOiaikAca
8. 9-~11, 0
等腰直州三年形
注：米注圆为：R1～2。
产品名称
单色液位管
多色液位管
内孔形状
正方形
三角形
(等腰直角）
正方形
（直角）
正方形
正方形
白扇形
中、高压多色液位管
表3、中、高压液位计用透明石英玻璃管外径及偏差
Q24二a2
中21-8
注1：其他规格尺寸由供群双方商定。内径
(边长)
(边长)
6. 3~-7.8
(百角边报)
(边长）
260~1 000
2601700
26:0-～1 700
2601300
260～1300
2601300
JC/T 225-2012
单位为毫农
道角扇形
单位为毫米
椭圆度
偏壁度
注2：表中所规起外径偏差及摊圆度是指管子游端长度为100mm以内的密封端，管子其他部位的外径上偏差定为-0.2mm，下偏差定为-0.7mm，圆度定为不人于0.3m。5.1.3弯曲度：应不超过管长的于分之一5.2外观指标
.5.2.1管子内外壁要光滑清洁，不允许有水迹、云雾。表面沟棱手感、视觉不明显。JC/T 225—2012
5.2.2不允许有晶纹、裂纹，允许有一条轻微色线。5.2.3不允许有穿透性气线、破皮气线。5. 2. 4 管子端面应当平，倒角 0, 5 mm。5. 2.5管子的线、麻点应不大于表4规定。表4液位计用透明石英玻璃管气线，麻点指标气线、麻点
低压液位管
气线密度
长气线
最大气线密度，条/100cm
其巾中长度大于5m的气线密度，条/100cm长度范国，pun
允许条数，条/m
气线允许最大宽度，mil
麻点，个/100cm
5.3化学性能
铁、镁、钙、铝、钛五种杂质元素含量不大于50×10*5.4物理性能
5.4.1热稳定性
中、高压液位管
5～15
石英玻璃管在（650土2)℃至（20上2)℃温度急变条件下试验3次，不产尘炸裂，不应出现裂纹、崩落(切、磨口处断面崩落不计)。5. 4. 2 耐内压力
液位计用透明石英玻璃管的耐内压力应为实际工作压力的2倍。5.4.3应力
管材在应力仪中观察，正面中部只允许呈现紫红色。6试验方法
6.1规格尺寸
6.1.1长度
用分度值为1m的直尺或钢卷尺沿管长方向测量。6.1.2外径与圆度
采用分度值不大于0.02mm游标卡尺等量具测量管材两端及中部的外径，同一截面上测量点不少于3个，取最大值减基本尺寸所得代数差为外径上偏差，最小值减基本尺寸所得代数差为外径下偏差，最大值减最小值所得代数差为圆度值。4
TrKacaOaaiKAca
6.1.3内径及内孔边长
JC/T225-2012
采用分度值不大于0.02叫游标卡尺等量具测量管材两端内径，同一截面上测量点不小于3个，取平均值。
测量多色液位管两端内孔每边的长度。6.1.4壁厚与偏壁度
一采用分度俏不大于0.02ml游标卡尺等量具测量管材两端壁厚，同截面上测量点不小于3个，取最大值减最小值所得代数差为偏壁度值。弯曲度
将管材平放在平台，使两端紧帖平台平面，转动管，门塞尺测量告子拱起部位与平面问的最大间隙。
外观检验
外观缺陷用目测检查。
气线按GB/T5949检验。
6.3理化性能
6.3.1杂质含量按GB/13284规定进行分析。6.3.2热稳定性按GB/T10701水冷却法的规定检验。取两组试样（每组3个），一组试验，一组备用。若有一个试样出现炸裂、裂纹、缺口，应取另一组虽新试验。芳一组中有两个试样产生上述缺陷，则不流许重检。
6.3.3耐内压力按JC/T230检验
6.3.4应力：将整支管材平放在应力仪台面中心位置，反复旋转试样，使视场中出现亮度最大的于涉，观察管子止面中部呈现的颜色。检验规则
7.1检验分类
产品检验按类型分为山检验和型式检验。出厂检验
出厂检验项目包括规格尺寸及其偏差、外观指标，7.1.2型式检验
型式检验项目包括全部性能要求。在下列情况下进行型式检验：新产品开发或老产品转厂生产的试制定型鉴定：a）
b）正常生产后，如结构、原材料或工艺有较大改变时：正常生产时，每作至少1次型式检验：c
d）产品停产3个月后，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时：f）国家质景监督机构提出进行型式检验要求时。JC/T225—2012
7.2抽样与组批规则
7.2.1组批：同种原料、同种工艺生*的产品，以100kg为-一批，不足100kg仍以一批计算。7.2.2抽样：采取随机取样，每批石英玻璃管任意抽取10支进行外观指标、规格尺寸及偏差检验，从符合要求的管子中任意抽取2～4支进行理化性能检验（出厂检验时抽取2支，型式检验时抽取4支）。7.3判定规则
7.3.1外观指标、规格尺寸及偏差有2支不符合要求，判该批产品外观指标、规格尺寸及偏差不合格。7.3.24项理化性能指标有1项不符合要求，判该批产品理化性能为不合格。7.3.3外观指标、规格尺寸及偏差、4项理化性能均符合要求，判该批产品为合格。8标志，包装、运输和贮存
8.1每批石英玻璃管出厂应附有合格证，含格证上注明产品名称、生产厂名、商标、产品规格、生产H期(或生产批号）、出厂日期(或编号)及检验员编号。8.2每批石英玻璃管出厂应附有产品使用说明书，写明产品理化性能指标、注意事项。8.3每支石英玻璃管应用塑料薄膜封装，然庐装入木箱或纸箱，必要时应填充泡沫塑料。两支及两支以上包装的必须避免运输中的碰撞。产品包装随带产品合格证，产品说明书、装箱单。装箱单应注明数量或重量、装箱日期等。包装箱上应贴有储运图示标志如“玻璃制品”、“小心轻放”、“请勿倒置”“防潮”等字样和图形，并注明产品名称。8.4产品装卸、运输过程中都要轻拿轻放，不能扔摔、碰撞。8.5产品应贮存在无有害气体、干燥清洁的室内，按规格分存放，防压损。iiKacaOiaikAca
JC/T 225—2012
中华人民共和国
建材行业标准
液位计用透明石英玻璃管
JC/T 225--2012
中国建材工业出版社出版
建筑材料工业技术监督研究中心（国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷」印刷
版权所有不得翻印
开本880×12301/16印张0.5字数16千字2013年5月第版2013年5月第一次印刷印数1—400定价16.00元
书号：155160.182
编号：0837
网址：siandardenjc.cum电话：（010)51164708地址：北京朝阳区管庄东里建材大院北楼邮编：100024本标准如出现印装质屈问邀，由发行部负责谢换。
