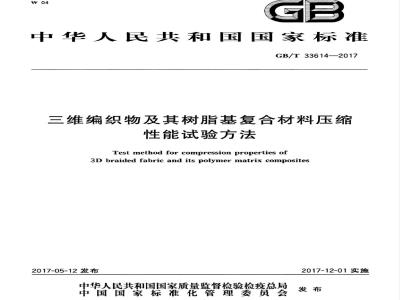

标准图片预览
标准内容
ICS59.100.99
中华人民共和国国家标准
GB/T33614—2017
三维编织物及其树脂基复合材料压缩性能试验方法
Test method for compression properties of3D braided fabric and its polymer matrix composites2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会（SAC/TC209）归口。GB/T33614—2017
本标准起草单位：纺织工业标准化研究所、中纺标检验认证有限公司、天津工业大学，中国产业用纺织品行业协会。
本标准主要起草人：章辉、陈利、吕静、李桂梅、徐路、张一帆、孙颖、焦亚男、李嘉禄、赵瑾瑜I
Hii KAoNhi KAca
HiKAoNhiKAca
1范围下载标准就来标准下载网
三维编织物及其树脂基复合材料压缩性能试验方法
本标准规定了三维编织物及其树脂基复合材料压缩性能的试验方法。本标准适用于三维编织物及其树脂基复合材料。本标准不适用于具有异型结构的三维编织物。2规范性引用文件
GB/T33614—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1446—2005纤维增强塑料性能试验方法总则GB/T7689.1一2013增强材料机织物试验方法第1部分：厚度的测定3术语和定义
下列术语和定义适用于本文件。3.1
3Dbraided fabrics
三维编织物
采用三维编织工艺，编织纱在空间四个方向上交错移动、相互交织，形成一个不分层的整体织物。3.2
树脂基三维编织复合材料3Dbraidedpolymermatrixcomposites以有机聚合物为基体，三维编织物为增强体的复合材料。3.3
braiding unit cell
编织单胞
三维编织物中最小的完整编织单元，如图1所示。3.4
E length of unit cell
单胞长度
Ebraidedpitchlength
花节长度
编织结构长度方向（编织成型方向）上相同取向的编织纱线间的间距，是一个编织机器循环所形成的织物长度，如图1所示。
单胞宽度
widthofunitcell
花节宽度braidedpitchwidth
编织结构宽度方向上相同取向的编织纱线间的间距，如图1所示。1
HiKAoNhiKAca
GB/T33614—2017
压缩率compressionrate
单胞宽度
图1三维编织复合材料编织单胞
试样压缩变形量对初始厚度的百分率。4试验原理
织物：压脚以恒定速度沿试样厚度方向进行压缩，压缩至规定变形时停止压缩，记录规定变形处对应的压力，以此评价三维编织物的压缩性能复合材料：压缩夹具以恒定速度沿试样长度方向进行压缩，使试样破坏或长度减小到设定值，记录整个加载过程中施加在试样上的载荷和试样高度或应变，计算试样的压缩应力和压缩弹性模量。5试样
5.1试样制备
织物试样
试样可以单独编织，或从整块编织样品上裁剪得到。5.1.2复合材料试样
将三维编织试样整体树脂固化，试样可以单独模塑成型，不用切割；或从一块平板上通过机械加工得到。
注1：试样固化工艺可与有关方协议。推荐的固化工艺参见表A.1。注2：具有异型结构的三维编织树脂基复合材料，可测试其随炉件。5.2试样型式和尺寸
5.2.1织物试样
试样为具有恒定矩形截面的平板条。长度为约50mm，厚度通常为2mm～5mm，仲裁试样厚度2
HiiKAoNniKAca
为4mm。
5.2.2复合材料试样
GB/T33614—2017
试样为具有恒定矩形截面的平板条。试样型式和尺寸见图2。推荐在其厚度方向上最少保证一个完整的单胞，推荐试样宽度与单胞宽度之比大于2：1。对于按推荐的比例关系确定的试样宽度和本标准给定的试样宽度，应选取两者中的较大值，以确保在试样工作段内包含2个以上单胞。厚度通常为2mm~5mm，仲裁试样厚度为4mm。L
说明：
试样长度，至少140mm；
加强片长度，60mm；
标距，20mm；
试样宽度，（15土o.5）mm
试样厚度，2mm5mm
图2试样
试样数量
织物与复合材料应至少各取5个试样进行试验。6
试验设备
6.1试验机
试验机应符合GB/T1446—2005第5章规定。2压脚及参考板
织物压缩试验所用压脚和参考板应为表面平整并相互平行且不会变形的方形或圆形钢板，压脚面积应大于或等于试样测试面面积，参考板边长或直径至少大于压脚50mm，推荐压脚直径或边长为50mm，经协商可采用其他面积的压脚，并应在试验报告中注明。6.3夹具
复合材料压缩试验装置示意图见图3。采用楔形夹头，夹持面粗糙，带有锯齿状或十字形沟槽。可采用其他适宜的夹具，并应在试验报告中注明。3
HiKAoNhi KAca
GB/T33614—2017
6.4加强片
图3复合材料压缩示意图
6.4.1使用材料应足够软，使得试验机的牙口能够压入并能咬住加强片。一般使用铝片或0°/90°正交铺设的玻璃纤维织物/树脂形成的材料，且加强片纤维方向与试样的轴向成土45°，加强片厚度约为2mm.
6.4.2加强片所用胶接剂应采用常温固化或温度低于被测试材料成型温度的高强、柔性胶接剂，应保证在试验过程中加强片不脱落。6.5应变测量装置
6.5.1采用应变片或引伸仪测试方法，测试织物试样时不需要应变测量装置。6.5.2采用引伸仪测量时，应避免引伸仪在拉伸过程中产生滑移；在破坏之前应将引伸仪取下，避免引伸仪损坏。
6.5.3，采用应变片测量时，应变片的长度和宽度至少应等于最小单胞的长度和宽度，以保证测量可靠的平均应变值。试样两侧应变片应对称，应变片应尽量贴于试样的中心位置。为保证应变计牢固地粘在复合材料上，可以对粘贴区域轻轻打磨，同时注意打磨外层的树脂层，不要损伤纤维。7试验条件
7.1试验标准环境条件
温度：（23士2）℃；相对湿度：（50士10）%。7.2加载速度
7.2.1织物试样
测定织物试样时，加载速度为5mm/min。4
HiKAoNhi KAca
7.2.2复合材料试样
GB/T33614—2017
测定复合材料压缩应力时，加载速度一般为1mm/min6mm/min。测定压缩弹性模量时，常规试验加载速度为2mm/min。
7.3设定压缩率
测定织物试样时，设定压缩率为50%，经协商可设定为其他压缩率，并应在试验报告中注明。8试验步骤
8.1织物试样
试验前，试样在试验标准环境条件下至少放置16h。8.1.1
8.1.2将试样进行编号，按GB/T7689.1一2013中条件2规定执行，压脚面积25cm，压力0.2N/cm，压重时间30s。以此作为试样的初始厚度，保留两位小数。8.1.3将试样平整无张力地放在参考板上，调整压脚至其表面刚好与试样表面接触，施加初载（与织物厚度测试用压力相等），将载荷和位移清零，并将此时定为测定变形的零点。8.1.4设定加载速度为5mm/min，压脚以恒定速度压缩试样至设定压缩率时停止压缩。记录设定压缩率对应的压力值，必要时记录载荷-位移曲线。8.1.5更换试样，重复8.1.2~8.1.3操作直至测完所有试样。8.2复合材料试样
试验前，试样在试验标准环境条件下至少放置24h。8.2.1
将试样进行编号，画线和测量试样工作段任意三处的宽度和厚度，计算平均值，保留两位小数。在试样两端粘贴加强片，在试样中心位置粘贴应变片，两侧应变片应对称。8.2.3
夹持试样，使试样中心线与上，下来具的对准中心线一致。8.2.5
施加初载（约为破坏载荷的5%），使试样保持伸直状态，保证整个系统处于正常工作状态。测定压缩应力时，上夹头以恒定速率连续加载试样直至试样破坏，记录试样的屈服载荷、破坏载8.2.6
荷或最大载荷及试样的破坏形式；测定压缩弹性模量、泊松比时，匀速连续加载，自动记录相应的载荷和应变。
绘制试样破坏前的载荷-应变曲线。8.2.7
8.2.8力学性能试样每组不少于5个。9计算结果与表达
9.1织物试样
以所有试样在设定压缩率时压力的平均值作为试验结果，单位为kN，结果保留两位小数。9.2复合材料试样
9.2.1压缩应力（届服应力、断裂应力）按式（1)计算，取所有试样的平均值作为试验结果，结果保留两位小数。
.（1)
HiiKAoNiKAca
GB/T33614—2017
式中：
一压缩应力（届服应力、断裂应力），单位为兆帕（MPa)；a。
压缩屈服载荷、破坏载荷，单位为牛顿（N）；b—一试样宽度，单位为毫米（mm）：一试样厚度，单位为毫米（mm）。h
压缩弹性模量按式（2)计算，取所有试样的平均值作为试验结果，结果保留两位小数。E。=
bxhxAe
式中：
E。一压缩弹性模量，单位为兆帕（MPa）；AP
一载荷-应变曲线上初始直线段的载荷增量，单位为牛顿（N)；Ae
与AP对应的应变增量，
·（2）
9.2.3如果需要，压缩泊松比按式（3)计算，取所有试样的平均值作为试验结果，结果保留两位小数。M-E2
式中：
泊松比；
与载荷增量△F对应的横向应变；与载荷增量△F对应的轴向应变。9.2.4绘制应力-应变曲线。
试验报告
试验报告包括以下内容：
说明试验是按本标准进行的；
样品描述；
试验环境；
主要试验参数（压脚直径、加载速度等）：e)
试样数量和试验结果，如果需要给出试样单值；任何偏离本标准的细节。
（3）
本标准推荐的树脂固化工艺见表A.1。附录A
（资料性附录）
推荐固化工艺
三维编织物树脂基复合材料推荐复合固化工艺参数表A.1
树脂体系
环氧树脂
TDE86#
固化剂
甲基四氢苯酐
促进剂
N,N-二甲基芋胺
100:85:1
GB/T33614—2017
复合成型工艺
成型方法
树脂传递
固化温度/固化时间
130C/2h
150℃C/1h
160℃/6h
180℃/1h
GB/T33614-2017
中华人民共和国
国家标准
三维编织物及其树脂基复合材料压缩性能试验方法
GB/T33614—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数16千字
2017年5月第一版2017年5月第一次印刷9定价16.00元
书号：155066：1-56519
