纺织)

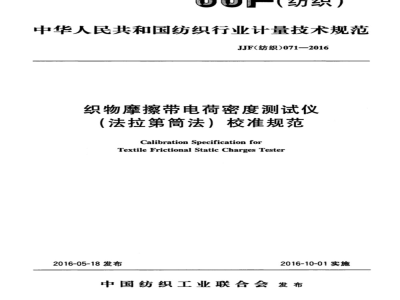

中华人民共和国纺织行业计量技术规范JJF(纺织))071—2016
织物摩擦带电荷密度测试仪
(法拉第简法)校准规范
CalibrationSpecificationfor
TextileFrictional Static Charges Tester2016-05-18发布
2016-10-01实施
中国纺织工业联合会发布
JJF(纺织)071—2016
织物摩擦带电荷密度测试仪
(法拉第简法)校准规范
Calibration Specification forTextile Frictional Static Charges Tester归口单位:纺织计量技术委员会主要起草单位:浙江省纺织计量站温州方圆仪器有限公司
JJF(纺织)071—2016
南通宏大实验仪器有限公司
参加起草单位:张家港泰力纺织品有限公司浙江省纺织测试研究院
本规范委托纺织计量技术委员会负责解释本规范主要起草人:
JJF(纺织)071—2016
陈建华(浙江省纺织计量站)
朱克传(温州方圆仪器有限公司)杨卫林(南通宏大实验仪器有限公司)王一薇(浙江省纺织测试研究院)参加起草人:
王妙生(张家港泰力纺织品有限公司)林文帆(温州方圆仪器有限公司)乐向阳(温州方圆仪器有限公司)孙坚(浙江省质量检测科学研究院)引言
范围·
引用文件
术语·
概述·
主要技术指标.
校准条件及标准器具·
校准项目及方法
JJF(纺织)071—2016
校准结果处理及复校时间间隔
附录A
法拉第简织物带电测试仪电荷量示值误差的测量不确定度的评定附录B
附录C
附录D
附录E
法拉第简织物带电测试仪记录表法拉第筒织物带电测试仪电荷量记录表摩擦装置的要求及校准
摩擦带电滚简测试装置的要求及校准(I)
(2)
(3)
(3)
(5)
(9)
JJF(纺织)071—2016
本规范制定主要依据以下国内外文件:GB/T12703.2—2009《纺织品
GB/T12703.3—2009《纺织品
本规范为首次发布。
静电性能的评定
静电性能的评定
第2部分:电荷面密度》
第3部分:电荷量》
1范围
JJF(纺织)0712016
织物摩擦带电荷密度测试仪
(法拉第筒法)校准规范
本规范适用于新制造、使用中和修理后的织物摩擦带电荷密度测试仪(以下简称法拉第简)的校准。其他结构相同或类似的法拉第简的校准也可参照执行。2引用文件
本规范引用了下列文件:
GB/T12703.2一2009纺织品静电性能的评定第2部分:电荷面密度GB/T12703.3一2009纺织品静电性能的评定第3部分:电荷量凡是注日期的引用文件,仅注日期的版本适用于本规范;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。3术语
3.1电荷量chargequantity
试样与标准布摩擦一定时间后所带电荷。4概述
法拉第简用于测量纺织品和服装因摩擦所带的电荷量,其工作原理为:将织物试样与缠绕有标准摩擦布的绝缘棒摩擦,或将整件服装放人贴有标准摩擦衬布的滚简式摩擦机内旋转摩擦,摩擦一定的次数后,将试样放入法拉第筒,使用电量表测出试样所带的静电荷量。
法拉第筒带电测试仪由法拉第筒及电量表组成(电量表由静电电压表与采样电容器组成),结构图见图1。
JJF(纺织)071—2016
图1法拉第简带电测试仪结构图
1外简;2一内筒;3一采样电容器;4一静电电压表;5一绝缘支架5主要技术指标
5.1外观要求
法拉第筒在适当的部位应有铭牌,铭牌上需标明型号、规格、制造厂、出厂编号和出厂年月。
5.2电气安全性检查
法拉第筒的电源部分应安全可靠,机壳应有效接地,电源与机壳的绝缘电阻≥5Mα。地线与机壳的接地电阻≤1Q。5.3计量性能指标
5.3.1法拉第筒外筒直径50cm~70cm,高85cm~100cm,内简直径40cm~60cm,高75cm~95cm。筒口平整、完好、无尖角。5.3.2电容器的泄漏电阻1×10*α以上。5.3.3
绝缘支架的绝缘电阻应在1×1012α以上。5.3.4
法拉第简电荷量测试最大允许误差:士0.01uC。5.3.5
摩擦装置应符合附录D要求。
摩擦带电滚筒测试装置应符合附录E要求。6
校准条件及标准器具
6.1校准条件
6.1.1法拉第筒应放置平稳,周围环境应清洁,无明显振动。校准和使用环境:温度(20士2)℃,相对湿度≤40%。6.1.2电源电压:符合市电要求。6.2校准器及其他设备
校准器及其他设备符合表1要求。2
校准项目及方法
7.1仪器的外观检查
JJF(纺织)071—2016
表1校准器及其他设备
校准器具名称
电容表
直流可调电源
万用表
兆欧表
量程、规格
≥0.1 μF
≥20 V
(0~200)a
(0~2)m免费标准bzxz.net
(0~500)Mn
准确度等级或误差
根据5.1规定进行检查。经检查符合上述要求后,方可进行计量性能的校准。7.2电气安全性校准
7.2.1电源与机壳绝缘电阻校准:切断电源,用兆欧表一端连接电源插头,另一端接地测量。其结果应符合5.2要求。7.2.2接地电阻校准:用万用表测量法拉第筒机壳导电体与供电引入端的接地线之间的电阻,其结果应符合5.2要求。7.3法拉第筒的几何尺寸、外观校准用卷尺对法拉第筒的内筒与外筒的直径、高度进行测量。目视筒口应平齐完好。应符合5.3.1要求。
7.4绝缘支架绝缘电阻、电容器泄漏电阻校准按法拉第简上的清零按钮,使电荷量显示为零,将直流可调电源调到合适的电压(大部分仪器的采样电容为0.1μF,电压应调到10V左右),给法拉第简的内外筒充电10s后迅速撤离,记录撤离时法拉第简电荷量读数,30s后观察电荷量示值,该示值与撤离充电电压时的电荷量读数值之差的绝对值不应大于0.005μC。7.5电荷量校准
按法拉第筒上的清零按钮,使电荷量显示为零,关闭电源。使用电容表测量内外筒两端电容值,记录为C1。按照附录C表格中的电压调整直流电源输出U1。根据电荷量公式Q=CU,将法拉第简内外筒两端的电容值C,与直流电源输出电压U,代人公式,计算电荷量值。法拉第简显示值与电荷量计算值误差应符合5.3.4要求。7.6摩擦装置校准
见附录D。
7.7摩擦带电滚筒测试装置校准
见附录E。
8校准结果处理及复校时间间隔
校准结果应在校准证书或校准报告上反映。校准证书或校准报告至少包括以下8.1
信息:
JJF(纺织)0712016
a)标题,如“校准证书”或“校准报告”;b)实验室名称和地址;
c)进行校准的地点(如不在实验室内进行校准);d)证书或报告的唯一性标识(如编号),每页及总页数的标识;e)送校单位的名称和地址(仪器校准地址);f)被校对象的描述和明确标识(仪器编号或设备编号);g)进行校准的日期;
h)对校准所依据的技术规范标识,包括名称及代号;i)本次校准所用测量标准的溯源性及有效性说明;j)校准环境的描述(温度、湿度等);k)校准单位的资质说明;
1)校准结果及其测量不确定度的说明;m)校准证书或校准报告签发人的签名、职务或等效标识,以及签发日期;n)校准结果仅对被校对象的声明;o)未经实验室书面批准,不得部分复制证书或报告的声明。2校准周期根据使用情况确定,最长不超过1年。8.2
附录A
JJF(纺织)071—2016
法拉第筒织物带电测试仪电荷量示值误差的测量不确定度的评定A.1概述
A.1.1测量环境:环境温度(20士1)℃,相对湿度(45~75)%。A.1.2计量标准:FLUKE5720A型多功能校准仪校准仪的要求见表A.1。
表A.1FLUKE5720A型多功能校准仪要求测量范围
(0~220)mV
(0.22~2.2)V
(2.2~11)V
①1ppm=1×10-s
技术指标
±(ppm输出值+μV)
被测对象:法拉第简织物带电测试仪测试仪的要求见表A.2。
法拉第筒织物带电测试仪要求
测量范围
±2μC
仪表分辨力
0.001 μC
采用直接测量法测量法拉第筒织物带电测试仪电荷量示值误差。将FLUKE5720A型多功能校准仪作为标准源与被测法拉第筒织物带电测试仪直接连接,将被测法拉第筒织物带电测试仪的系数设置为1,则输人直流电压与显示电荷量比例为输人1V直流电压,显示0.1μC电荷量。由标准源直接输出标准值给被测表,在被测表上读到相应的测量值。该测量值与标准值的差值即为该被测表电荷量的示值误差。A.2测量模型
式中:
△——被测表示值误差;
U、——被测表的示值;
U。一一多功能校准仪输出值×
u()=ciu(U)+cu?(U.)
灵敏系数c,=a△/aU,=l,c2=aA/aU.=-l。(A.1)
