JJF 1574-2016 原子吸收分光光度计型式评价大纲
JJF1574-2016
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

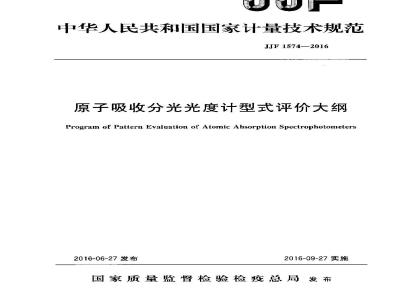

中华人民共和国国家计量技术规范JJF1574—2016
原子吸收分光光度计型式评价大纲Program of Pattern Evaluation of Atomic Absorption Spectrophotometers2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布JJF1574—2016
原子吸收分光光度计
型式评价大纲
Program of Pattern Evaluation ofAtomic Absorption Spectrophotometers归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院JJF1574—2016
参加起草单位：新疆维吾尔自治区计量测试研究院本规范委托全国物理化学计量技术委员会负资解释本规范主要起草人：
JJF1574—2016
崔彦杰（中国计量科学研究院）吴冰（中国计量科学研究院）
参加起草人：
白旭 （新疆维吾尔自治区计量测试研究院）引言
范围·
2引用文件，
3概述·
4法制管理要求
4.1计量单位·
JJF 1574—2016
4.2计量法制标志和计量器具标识5 计量要求·
6通用技术要求
外观·
电源环境适应性
气候环境适应性
稳定性·
型式评价项目
申请单位应提交的技术资料和试验样机·8. 1技术资料
8.2提供样机的数量·.
8.3样机的使用
9型式评价项目的试验方法和条件9.1
试验前的准备
9.2外观·
波长示值误差与重复性试验：
光谱带宽偏差
基线稳定性·
边缘能量·
检出限·
测量重复性
线性误差……
表观雾化率
背景校止能力
电源环境适应性试验
气候环境适应性试验
（3）
（3）
（3）
（4）
（4）
（4）
（4）
：（5）
（8）
（9）
9.14稳定性
5型式评价结果的判定
JJF1574—2016
10试验项目所用计量器具和设备表附录A原子吸收分光光度计型式评价原始记录格式(13)
JJF1574—2016
本规范依据JJF1015—2014《计量器具型式评价通用规范》、JIF1016—2014《计量器具型式评价大纲编写导则》编写。本规范的技术指标参考了JJG691—2009《原子吸收分光光度计》、GB/T11606-2007《分析仪器环境试验方法》，GB/T21187一2007《原子吸收分光光度计》等技术文件，其中规程为首要参照标，标准仅供参考。本规范为首次发布。
1范围
JJF1574—2016
原子吸收分光光度计型式评价大纲本规范适用于分类编码为46121500的原子吸收分光光度计的型式评价2引用文件
本规范引用了下列文件：
JJG694—2009原子吸收分光光度计GB/T11606—2007分析仪器环境试验方法GB/T21187—2007原了吸收分光光度计凡是注日期的引用文件，仅注日期的版木适用于本规范，凡是不注月期的弓用文件，其最新版本（包括所有的修改单）适用于本规范。3概述
原子吸收分光光度计是利用火焰或石墨炉的高温使样品中的待测元素原子化，基态原子吸收特征波长的辐射，根据不同元素吸收波长不同，不同浓度吸收程度不同以进行各元素的定量和定性分析。仪器的主要结构包括光源、原子化器、单色器、检测系统四部分，其中原子化器可分为火焰和石墨炉两种。其測量原理是基于伯比尔光吸收定律：
Abs= lg
=—lgT =kcL
式中：
Abs——吸光度；
一透射光强度，cd;
一人射光强度，cd；
一透射比；
吸光系数；
样品中被测元素的浓度；
一光通过原子化器的光程，cm。仪器的主要结构方框图见图1。
特征辐
射光源
原子化器
单色器
图1仪器构造图
检察系统
按光束形式可将仪器分为单光束型及双光束型；按原子化器类型可分为火焰原子化器及无火焰（石墨炉）原子化器等。1
4法制管理要求
4.1．计量单位
JJF1574—2016
原子吸收分光光度计应采用法定计量单位。4.2计量法制标志和计量器具标识原子吸收分光光度计必须在仪器的铭牌或面板、裘头等明显部位标注计量法制标志和计量器具标识，其标志、编号和说明必须清晰可辨，牢固可靠。4.2.1计量法制标志一般包括以下内容：制造计量器具许可证标志和编号（试验样机可留有相应位置，只对国产仪4. 2. 1. 11
器）。
4. 2. 1. 2
仪器型式批准标志和编号（本项为非强制性规定，试验样机可留有相应位置）。
4.2.2计量器标识一般包括以下内容：仪器名称、生产厂名、规格（型号）、制造口期、出厂编号。对安装有特殊要求的原子吸收分光光度计，应该有安装说明标志。5 计最要求
原子吸收分光光度计计量性能指标要求见表1。表 1 计量性能指标
波长示值误
差与重复性
光谱带觉偏差
基线稳定性
近缘能量
检出限
测量重复性
线性误差
表观雾化率
背景校正能力
火焰原子化器
计量性能
石墨炉原子化器
波长示值误差不超过士0.5nm，
被长重复性不大于 0. 3 nm
不超过士0. 02 nm
零点漂移吸光度不超过士0.005/30min瞬时噪声吸光度≤0.005
谱线背景值/谱线峰值应≤2%
瞬时噪卢吸光度应≤0.02
≤0. 01 μg ~ mL-1
不超过士10%
≥30倍
被长示值误差不超过士0.5nm，
波长重复性不大于0.3nn
不超过士0.02nm
谱线背景值/谱线蜂值应≤2%，
瞬时噪声吸光度应≤0.02
不超过士15%
≥30倍
1.对予波长自动校准的仪器不进行波长示值误差与重复性项测量；2.手动波长仪器光谱带宽项测量用分辨力测量代替，进行Mn279.5nm和279.8nm谱线扫描，其峰谷能景不应超过40%
通用技术要求
6.1 外观
JJF1574—2016
各调节按钮、按键和开关均能正常工作，无松动现象。6.2电源环境适应性
电源电乐在220V士22V变化时，进行5.6项测量，应满足该项要求。6.3气候环境适应性
6.3.1高温环境实验：仪器处丁正常工作状态，置于环境温度为35℃士2℃的试验箱中，持续试验时间为2h，仪器应能正常工作，进行5.6项测量，应满足该项要求。6.3.2低温环境试验：仪器处于正常T作状态，罩于环境温度为10 ℃主 2℃的试验箱中，持续试验时间为2h，仪器应能正常丁作，进行5.6项测量，应满足该项要求6.4稳定性
开机运行4h后其测量重复性指标应符合表1中5.6项的要求。型式评价项目
型式评价项目一览表见表2。
表2型式评价项目一览表
型式评价项目
法制管
理要求
计量单位
计量法制标志和计量器具标识
波长示值误差与重复性
光谱带宽偏差
基线稳定性
边缘能量
检出限
测量重复性
线性误差
表观雾化率
背景校正能力
电源环境适应性
气候环境适应性
稳定性
项目类型
观察项
观察项
试验项
试验项
试验项
试验项
试验项
试验项
试验项
试验项
试验项
观察项
试验项
试验项
试验项
JJF1574--2016
8申请单位应提交的技术资料和试验样机8.1技术资料
以下技术资料申请单位应提供一式两份：被政府量行政部门妥理，并委托进行型式评价的《计量器具型式批准申请书》；
—产品标准；
·总装图、电路图和关键零部件清单；使用说明书；
一制造单位或技术机构所做的试验报告。8.2提供样机的数量
8.2.1对于单一产品，提供一分样机。8.2.2系列产品
对于系列产品，每系列产品中至少抽取三分之一具有代表性的规格产品，每种规格产品应提供一台样机。
8.3样机的使用
所提供的样机应进行所有项目的型式评价。9
型式评价项目的试验方法和条件9.1试验前的准备
仪器应平稳地放置于工作台上，尤强光直射在仪器上，周围无强磁场、电场十扰；无振动；无强气流影响。
9.2外观
9. 2. 1 试验目的
检查仪器的外观是否符合6.1的要求9.2.2试验条件
环境温度为（20士5）℃，相对湿度不大于85%，交流供电电压为（220士22）V交流供电频率为（50士0.5）Hz。9.2.3试验程序
仪器放置于试验条件下，使之达到温度和度平衡后，检查仪器外观及结构否符合 6. 1 的要求。
9.2.4合格判据
其结果符合6.1的要求为合格，否则为不合格。9.3波长示值误差与重复性试验
9.3.1试验月的
检验原子吸收分光光度计的波长示值误差与重复性是否符合5.1要求。注：对于波长自动校准的仪器，不进行该项测量。4
9.3.2试验条件
同9.2.2的要求。
9.3.3试验设备
JJF 1574—2016
经性能测试过的原子吸收用汞空心阴极灯。9.3.4试验程序
按空心阴极灯上规定的工作电流点亮汞灯，待其稳定后，在光谱带宽0.2nm条件下，从下列汞、氛谱线253.7nm、365.0nm、435.8nm，546.1nm、640.2nm、724.5nm和871.6nm中按均匀分布原则，选取三至五条逐一做二次单向（从短波向长波方向）测量，以给出最大能量的波长示值作为测量值。9.3.5数据处理
然后按公式（2）和公式（3）计算。被长示值误差=1/3（>,）
式中：
A——仪器自动校准给出的偏差值，nm。波长重复性=auax—main
式中：
mak—某谱线三次波长示值误差中的最大值，nm；amin
某谱线三次波长示值误差中的最小值，nm。9.3.6合格判据
（3）
原子吸收分光光度计波长示值误差和重复性结果符合5.1的要求为合格，否则为不合格。
9.4光谱带宽偏差
9.4.1、试验目的
检验原子吸收分光光度计的光谱带宽偏差是否符合5.2的要求。9.4.2试验条件
同 9. 2. 2 要求。
9.4.3试验设备
对于自动扫描的仪器采用经测试的原子吸收用铜空心阴极灯；对手动拨轮式仪器使用经测试的原子吸收用锰空心阴极灯。9. 4.4试验程序
点亮铜灯，待其稳定后，在光谱带宽0.2nm条件下，对324.7nm谱线进行扫描，然后对扫描谱线的半高宽进行测量。测量如图2所示。5
J.IF 1574—2016
图2半高宽测量图示
注：对手动调波长的仪器，由于波长最小分度值影响，此项用分辨力测量代替。方法如下：点亮锰灯，待其稳定后，光谱常宽0. 2 nm，调节光电倍增管高压，使279.5 nm 谱缀的能量为100，然后扫猫测量锰双线，比时应能期显分辨出279.5nm和279.8nm两条谱线，且两线间峰令能量应不超过40%。
9.4.5数据处理
光谱带宽偏差=（α，一入,）一0.2 nm。9.4.6合格判据
原子吸收分光光度计光谱带宽偏差符合5.2的要求为合格，否则为不合格，9.5基线稳定性
9. 5. 1 试验且的
检验原子吸收分光光度计的基线稳楚性是否符合5.3的要求。9.5.2试验条件
同 9. 2. 2 要求。
9.5.3试验设备
采用经测试的原子吸收用铜空心阴极灯：9.5.4试验程序
在0.2m光谱带宽条件下，按测铜的最佳火焰条件，点燃乙炔/空气火焰，吸喷二次蒸馏水或去离子水，10min后，用“瞬时”测量方式，或时间常数不大于0.5s，波长324、7nm，进行测量。wwW.bzxz.Net
9.5.5数据处理
记录30 min内零点漂移（以起始点为基准计）和瞬时噪声（峰-峰值）。9.5.6合格判据
原子吸收分光光度计测量基线稳楚性符合5.3的要求为合格，否则为不合格。9.6边缘能量
9.6.1试验目的
检验原了吸收分光光度计边缘能量是否符合5.4的要求。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
