JJF 1581-2016 手持式声场型听力筛查仪校准规范
JJF1581-2016
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

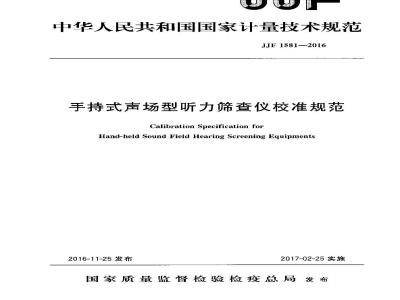

中华人民共和国国家计量技术规范JJF1581--2016
手持式声场型听力筛查仪校准规范Calibration Specification forHand-held Sound Field Hearing Screening Equipments2016-11-25发布
2017-02-25实施
国家质量监督检验检疫总局发布JJF1581—2016
手持式声场型听力
筛查仪校准规范
Calibration Specification forHand-held Sound Field HearingScreening Equipments
归口 单，位：全国声学计量技术委员会 主要起草单位：上海市计量测试技术研究院中国计量科学研究院
参加起草单位：广州计量检测技术研究院福建省计量科学研究院
本规范委托全国声学计量技术委员会负责解释JJF1581—2016
本规范主要起草人：
JJF1581—2016
邓睁（王海市计量测试技术研究院）周子炜（上海市计量测试技术研究院）钟波（中国计量科学研究院）
参加起草人：
周长华（广州计量检测技术研究院）安兆亮（上海市计量测试技术研究院）李群（福建省计量科学研究院）KAOMiKAca
1范围
2引用文件···
3术语和计量单位
3.1噗声频谱特性值
3.2噗声失真特性值
3.3滤波复音
概述·
5计量特性·
JJF 1581—2016
5.1声自由场测听的基准听測声压级误差5.2声频谱特性值
5.3市市压级控制器误差·
5.4声尖真特性值
5.5窄带噪声扩散场测听的基听阅声压级误差·5.6窄带噪声级控制器误差
5.7宽带噪声级误差
5.8滤波复音声压级误差
滤波复音声压级控制器误差
6校条件，
6.1环境条件
6.2测量标准及其他设备·
7校准项目和校准方法
7.1校推项日·
7.2校准方法
8校准结果表达.
8.1校准数据处理·
8.2校准证书
8.3校准结果的测不确定度
9复校时间间隔
附录A白由场与扩散场测听的基准听阈声压级附录B背景噪声修正值的计算方法附录C
筛查仪校准证书的内负格式
附录D测量不确定度评定示例
（1）
（2）
TYKAONiKAca
JJF1581—2016
本规范依据JJF10712010《困家计最校准规范编与规则》编制。本规范根据手持式声场型听力筛查仪的使用功能，并同时参考GB/T4854.7一2008《声学校准测听设备的基准零级第7部分：自由场与扩散场测听的基准听阈》、GB/T7341.2-1998《听力计第2部分：语言测听设备》和GB/T16296.2--2016《声学测听方法第2部分：用纯音及窄带测试信号的声场测听》制定。木规范的不确定度的评定与表示依据JJF1059.1一2012《测量不确定度评定与表示》。
本规范为首饮发布。
TYKAONiKAca
1范围
JJF 1581---2016
手持式声场型听力筛查仪校准规范本规范适用于手持式声场型听力筛查仪的校准。2引用文件
本规范用下列文件：
JJG176—2005声校准器
JJG449—2014倍频程和分数倍频程滤波器JJF1001通用量术语及定义
JJF 1034声学计鼠名词术语及定义GB3102.7声学的量和单位
GB/T3947—1996声学名词术语
GI3/T4854.7.--2008声学校准测听设备的基零级第7部分：自由场与扩散场测昕的基准听阈
GB/T7341.1一2010电声学测听设备第1部分：纯音听力计GB/T7341.21998听力计让第2部分：语言测听设备GB/T16296.2—2016声学测听方法第2部分：用纯音及窄带测试信号的声场测听
凡是注日期的用文件，仅注口期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语和计暨单位
本规范采用GB3102.7规定的量和单位。JJF1001、JJF1034、GB/T3947—1996、GB/T4854.7—2008、GB/T7341.1—2010、GB/T7341.2—1998和GB/T16296.22016界定的及以下术语和定义适用下本规范。
3.1声频谱特性值characteristic value of warble tone spectrum声频率所在的1/3倍频带声压级与其他1/3倍频带声压级最大值之间的差值。3.2声失真特性值characteristievaluc of warble tonedistortion声测量时对应的滤波器中心频率所在1/3倍频带电压（方均值）平方和的算术平方根值与100Hz～20kHz频率范围内总电压（方均根值）的比值，用百分数表示。3. 3 滤波复音 filtered complex tone经滤波处理后所保留的特定频段的复音。1
TYKAONiKAca
4概述
JJF15812016
手持式声场型听力筛查仪用于筛杏婴幼儿不听力状况。它既可对婴幼儿进行基本的听行为测试，世可对佩戴有班听器的残障人土进行声场测听。手持式声场型听筛查仪（以下简称筛查仪）由挡位调节开关、信号发生器和扬声器等部分组成，通常在测听室中测试听力。
5计量特性
5.1声自由场测听的基准听阈声压级误差声自由场测听的基准听阈声压级的缎大允许误差股不超过士5.0dI3（基准声压：20 Pa）。声自由场入射方向由制造商提供。5.2声频谱特性值
输出信号频率为3kHz时声频谱特性值一般不小丁20.0dB（基准声压：20 μPa），输出信号频率非3 kHz时畴声频谱特性值一般不小于10.0dB（基准声压：20 μPa),
5.3噗声声压级控制器误差
声声压级控制器的最大允许误差一股不超过步进级的士3/10或士2.0dB（基准声床：20 μPa），两者取其较小者。5.4声失真特性值
声失真特性值一般不超过5.0%。5.5窄带噪声护散场测听的基准听阑声压级误差窄带噪声扩散场测听的基准听阅声压级的最大允许误差一般不超过士5.0dB（基准声压：20 μPa)。
5.6窄带噪级控嚣误差
窄带噪声级控制器的最大允许误差-般不超过步进级的士3/10或上2.0dB（基准声压：20 μPa），两者取其较小者。5.7宽带噪声级误差
100Hz~20kHz频率范围内的宽带噪声级的最大允许误差一般不超过土5.0dB（基准声压：20μPa）。
5.8滤波复音声压级误差
滤波复音声压级的最大允许误差一般不超过十5.0dB（基准声压：20uPa）。5.9滤波复音声压级控制器误差
滤波复音声压级控制器最大允许误差一般不超过步进级的士3/10或士2.0dB（基准声压：20 μPa），两者取其较小者。注：以上指标不是用于合格性判别，仅供参考。6校准条件
6.1环境条件
TYKAONiKAca
温度：（15～35）；
相对湿度：30%～90%;
静压：（86～106）kPa。
6.2测量标准及其他设备
6.2.1、测量传声器
JJF 1581—2016
应为WS2F型測量传声器和WS2D型测量传声器。6.2.2声分析仪
在20 Hz~~20kHz频率范围内的线性频率响应应优丁士0.2dB在校推期间频率响应的漂移应优于土0.1dB。声分析仪的1/3倍频程滤波器部分应满足JJG449—2014中2级滤波器的要求。
6.2.3全消声室
全消声室的自由场半径不应小于1m，在500Hz～4kHz频率范围内自由场偏差应优于土1.5dB，下截止频率不成高丁筛仪的最低工作频率。6.2.4混响室
在 500 Hz～4 kHz频率范围内，混响室室内声压级的标推偏差不应大于 1.5dB。6.2.5声校准器
声校准器成满足JJG17620051级的要求。7
校准项目和校准方法
7.1校准项目
筛查仪的校准项目见表1。
表1筛查仪校准项目一览表
项目名称
声自由场测听的基准听阅声压级误差转市频谱特性值
声街压级控制器误差
卢失真特性值
窄带噪声扩散场测听的基准听阐声压级误差窄带噪声级控制器误差
宽带噪声级误差
滤波复音声压级误差
滤波复音声压级控制器误差
7.2校推方法
7.2.1睦声自出场测听的基准听声压级误差计量特性的
条款号
校雅方法的
条款号
7.2.1.1校准装置见图1，将声校准器校准过的WS2F型自由场测量传声器和筛查仪3
KAOiKAca
JJF 1581--2016
放置在全消声室（自出场）叶，其巾d为测量传声器和筛查仪声源声中心的距离，其数值参照使用说明书。根据筛查仪发山的不同类型的声信号，需要采取不同的校准方法。
筛查仪
全消声案（自由场）
测传出器
声分析仪
阁1全消声案（自由场）内校装置示意7.2,1.2持续声信号的校准方法如下：a）声分析仪设置为1/3倍频程分析，频率范围为100Hz～20kHz，频率响应为线性，平均时间不小于108。Www.bzxZ.net
b）筛查仪畴声输出设置为80dB，逐挡改变筛查仪频率调节开关。c）输出信号频率非3kHz时，在声分析仪上读出输出信号频率所在1/3倍频带声压级作为筛查仪的输出声压级L8。d）输出信号频率为3kHz时，在声分析仪上分别读出中心频率为2.5kHz和3.15kHz的1/3倍频带声压级Lo-250和LB3150，按公式（1）计算LB。Lao=101g(10+10g）
Lko_2 500
L80_3150
声输Hi设置为80dB时筛查仪的输出声压级，dB;(1)
声输出设置为80dB时筛查仪在中心率为2.5kHz的1/3倍频带处的输出声压级，dB；
声输出设置为80dB时筛查仪在中心频率为3.15kHz的1/3倍频带处的输声压级，dB。
e）若筛查仪标注的输出值为听力级（HL），按公式（2）计算各频率声自由场测听的基准听阐声压级误差Lhde；若筛查仪标注的输出值为声压级（SPL），按公式（3）计算各频率曦声自由场测听的基准听阈声压级误差LdeIhdev - I 8u -- 80 dB- LeRTsPl.- K武：
式中：
输山标注为听力级时声自由场测听的基准听阐声压级误差，dB;声输出设置为80dB时筛查仪的输出声压级，dB；自由场测听的基推听阅声压级（数据见附录A），dB；背景噪声修正值，dB（背景噪声修正值K的计算方法见附录B)L afde La 80 dB - K
输出标注为声压级时畴声自由场测听的禁谁昕阈声压级误差，dI3：声山设为80 dB时筛查仪的输出声压级，dB；(2)
KAOiKAca
JJF 1581—2016
K一背景噪声修正值，dB（背景噪声修正值K的计算方法见附录B）。7.2.1.3非持续声信号的校准方法如下：a)校准装置见图1，声分析仪设置为1/3倍频程分析，频率范围为100Hz～20kHz，频率响应为线性，并采用指数平均，时间常数设置为“1s”，开启1/3倍频带声压级最大值保持功能。
b）筛食仪的声输比设置为80dB，逐挡改变筛查仪频率调节开关，测量时间不小手30 s。
c）声自由场测听的基准听阈声压级误差的测量方法同7.2.1.2c）～7.2.1.2e）。7.2.2声频谱特性值
7.2.2.1校准装置见图1，声分析仪设置为1/3倍频程分析，频率范围为100Hz～20 kHz。
7.2.2.2筛查仪的噗声输出设置为80dB，逐挡改变筛查仪频率调节开关，按7.2.1得到筛查仪的输出声压级La0，同时记录未参与计算L8的1/3倍频带声压级。7.2.2.3在米参与计算L8的1/3倍频带声压级中选择最大值L别mx，按公式（4）计算噗声频谱特性值L。
L。= Lso — Lo - max
式中：
声频谱特性值，dB
一声输出设置为 80 dB时筛查仪的输出声压级，dB；(4)
Lo_mx---声输出设置为 80 dB时未参与计-算 Lan的1/3倍频带声压级中的最大值，d3。
7.2.3声声压级控制器误差
校准装置见图1，筛查仪的声输出设置为最大值，输出信号的频率设置为1kHz，逐挡改变声压级调节开关，在声分析仪上得到衰减量（声分析仪设置方法同7.2.1），计算测得的衰减量与控制器标称衰减量之差。7.2.4砖声失真特性值
校准装置见图1，将筛查仪的声输出设置为最大值，逐挡改变频率调节开关，在声分析仪（声分析仪的设置方法同7.2.1）上读出表2所示滤波器中心频率点所在1/3倍频程的电压（方均根值）以及100Hz～20kHz频率范用内的总电压（方均根值）Uun，按公式（5）计算声失真特性值。表2不同声输出频率对应的滤波器中心频率声输出频率/Hz
滤波器中心频率/Hz
声输出频率/Hz
式中：
失真特性值，%；
JJF 1581—2016
表2（续）
滤波器中心频率/Hz
U%.+U% +U ×100%
U.滤波器中心频率所在1/3倍频带的电压，V；U.．滤波器中心频率f所在1/3倍频带的电压，V；U
滤波器中心频率「4所在1/3倍频带的电压，V100 Hz～20 kHz频率范围内的总电压，V。7.2.5窄带噪声扩散场测听的基谁听阈声压级误差f
7.2.5.1校谁装置见图2，将声校准器校推过的WS2D型扩散场测量传声器和筛查仪放置在混响室（扩散场）中，其中α为测最传声器和筛查仪声源声中心的距离，其数值参照使府说明书。根据筛查仪发出的不同类型的窄带噪声信号，需要采取不同的校准方法。
筛查仪
混响室（扩散场）
测函传声器
声分析仪
图2混响室（扩散场）内校谁装置示意图7.2.5.2持续窄带噪声信号的校准方法如下：a）声分析仪设置为1/3倍频程分析，频率范围为100 Hz～20 kHz，频率响应为线性，平均时间不小10 5。
b）筛查仪穿带噪声输出设置为70dB，逐挡政变频率调节开关。c）输出信号频率非3kHz时，在声分析仪上读出输出信号频率所在1/3倍频带声乐级作为筛查仪的输出声压级o。d）输出借号频率为3kHz时，在声分析仪上分别读出中心频率为2.5kHz和3.15kHz的1/3倍频带声压级Lu_？5um和Lu_3150，按公式（6）计算70。L=101g(10\+10\)
式中：
窄带噪声输山设置为70dB时筛查仪的输出声压级，dB；(6)
L702500
L79_3150
JJF1581—2016
窄带噪声输出设置为 70 dB时筛查仪在中心频率为 2. 5 kHz 的 1/3倍赖带处的输出声压级，dB；
肇带噪声输出设置为70 dB时筛查仪在巾心频率为3.15kHz的1/3倍频带处的输出声压级，dB。
e）筛查仪标注的输山值为听力级（HIL），按公式（7）计算各频率窄带噪声扩散场测听的基准听阈声压级误差Ibdde，若筛香仪标注的输出值为声压级（SPL），按公式（8）计算各频率窄带噪声扩散场测听的基准听阀声压级误差LaddeLhde=L —70 dB—LuRT'spt. -K武中：
L hddev
一一输出标注为听力级时窄带噪声扩散场测听的基准听阅声压级误差，dB；窄带噪声输出设置为70dB时筛查仪的输出声压级，dB；LDRTSPt.——扩散场测听的基准听阔声压级（数据见附录A)，dB;K
式中：
一一背景噪声修正值，dB（背景噪声修正值K的计算方法见附录B)。L adlev =L7 — 70 dB— K
输出标注为声压级时窄带噪声扩散场测听的基雅听阈声压级误差，dB；L%——窄带噪声输出设置为70dB时筛查仪的输出声乐级，dB；K背景噪声修正值，dB（背景噪声修正值K的计算方法见附录B)。7.2.5.3非持续窄带噪声信号的校准方法如下：a）校推装置见图2，声分析仪设置为1/3倍频程分析，频率范围为100 Hz~～20kHz，频率响应为线性，并采用指数平均，时间常数设置为“1s”，开启1/3倍频猎声压级最大值保持功能。
b）筛查仪的窄带噪声级输山设置为70dB，逐挡改变频率调节开关，测基时间不小于30 5.
c）窄带噪声散场测听的基准听阈声压级误差的测最方法同7.2.5.2c）~～7. 2. 5. 2 e) .
7.2、6窄带噪声级控制器误差
校谁装置见图2，筛查仪的窄带噪声输山设为最大值，输出信号的频率设置为1kHz，逐挡改变声压级调节开关，在声分析仪上得到哀减值（声分析仪设置方法同7.2.5），计算测得的衰减量与控制器标称衰减量之差7.2.7宽带噪声级误差
校准装置见图2，声分析仪设置为1/3倍频程分析，频率范围为100Hz～20kHz频率响应为线性，平均时间不小于30$。筛查仪的宽带噪声输出设置为最大值，逐挡改变声压级调节开关，声分析仪上的总声压级就是每挡宽带噪声级LWB_sUM，计算宽带噪声级与指示器标称值之差。
7.2.8滤波复音声压级误差
7.2.8.1校准装置见图2，声分析仪设置为1/3倍频程分析，频率范围为100Hz～20kHz，频率响应为线性，时间计权采用指数乎均，时间常数设置灯“1/32s”，测量时7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
