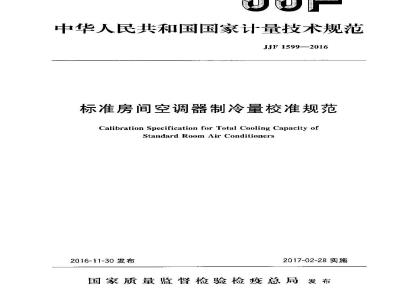

中华人民共和国国家计量技术规范JJF1599—2016
标准房间空调器制冷量校准规范Calibration Specification for Total Cooling Capacity ofStandard Room Air Conditioners2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布JJF1599-2016
标准房间空调器制冷量
校准规范
Calibration Specification for Total CoolingCapacity of Standard Room Air ConditionersJJF1599—2016
归口单位：全国法制计量管理计量技术委员会能效标识订量检测分技术委员会主要起草单位：中国计量科学研究院山东省计量科学研究院
参加起草单位：青岛海尔空调器有限总公司海信科龙电器股份有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技术委员会负责解释
本规范主要起草人：
JJF1599--2016
杭晨哲（中国计量科学研究院）周雷芬（中国计量科学研究院）徐定华（中国计量科学研究院）杨雷（山东省计星科学研究院）参加起草人：
军（青岛海尔空调器有限总公司）于洪杰（海信科龙电器股份有限公司）KAOiKAca
引用文件·
术语和计最单位·
计量特性
校准条件·
6.1环境条件-
测量标准，
7校准方法
7.1工况条件
校准方法
7.3其他
8校准结果.
8.1校准记录·
数据处理
校准证书
8.4测最不确定度
9校准周期··
附录A校准前推备
附录B校推原始记录格式
附录C校准证书内贞格式
附录 D
JJF1599—2016
制冷量校准不确定度评定示例
（2）
（4）
-TTKAONiKAca
JJF 1599-2016
为统一标准房问空调器制冷量量值传递方法，制定本规范本规范部分内容引用GB/T7725
2004《房间空气调节器》和GB17790—2008《家用和类似用途空调器安装规范》等标准本规范为首次发布。
YKAoNiKAca
1范围
JJF 1599—2016
标准房间空调器制冷量校准规范本规范规定了采用风冷冷凝器、全封闭型电动机-压缩机、气候类型T1型、结构形式为整体式或分体式、额制冷量在2000W～14000W范围内的标准房间空调器的计量特性、校准条件、校准项日和校准方法、校准结果等内容。其他额定制冷量范围的标准房问空调器制冷量校准可参考本规范。本规范适用于标准房间空调器制冷量的校准，对标准房间空调器制冷量的赋值可参照本规范。
其他类型的房间空调器制冷量的校准或赋值也可参考不规范。2引用文件
本规范引用了下列文件：
GB/T7725—2004房间空气调节器GB/T8170一2008数值修药规则与极限数值的表示和判定GB17790---2008家用和类似用途空调器安装规范凡是注且期的引用文件，仪注日期的版本适用于本规范；凡是不注日期的引用文，其最新版本（包括所有的修改单）适用于木规范。3术语和计量单位
下列术语和定义适用于本规范。3.l标准房间空调器standard room air conditionet在规定工况下制冷量输出稳定并经社会公用计量标准校准，用于制冷最量值传递的房间究调器。
3.2 制冷量 total cooling capacity房间空调器在GB/T7725规定的额定工况和规定条件下进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量总和，计量单为W。3.3制冷消耗功率total caoling power input房间空调器在GB/T7725规定的额定工况和规定条件下进行制冷运行时，所输入的总功率，计量单位为W。
3.4平衡环境型房间量热计balanced amhient roon-lypecalorimeter一种具有和邻两间隔室用于测量房间空调器制冷量或热泵制热最的测量装置。它主要包括装有空气调节设备的室内侧隔室和室外侧隔室以及外面温度可控的套问。房间空调器室内侧制冷量是通过测量用于平衡房间牢调器制冷量和除湿量所输人量热计室内侧隔室的热量和水最来确定：房间空调器案外侧制冷量是通过用于平衡房间空调器冷凝器侧排出的热量和凝结水量面从量热计室外侧隔室取出的热量和水量来确定。1
-TYKAONIKAca
4概述
JJF 1599—2016
本规范采用房间型量热计法的平衡环境型房间量热计对标准房间究调器的制冷量进行校准或赋值。通过测量平衡环境型房间量热计案内侧隔室总输人功率、室内侧隔室加混用的水或蒸汽的焰值、从室内侧隔室排出的标准房问空调器凝结水的烩值、标准房间空调器的凝结水量、由案外侧隔空通过中问隔墙转到室内侧隔室的漏热量以及除中间隔墙外从周围套间环境通过室内侧隔室的墙、地板和天花板传到室内侧隔室的漏热量来实现制冷量的校准或赋值。
5 计量特性
5.1制冷量
5.1.1 测鼠范围2 000 W~~14 000 W5.1.2最大允许误差：士2%。
6校准条件
标准房间空调器制冷量的校准应在平衡环境型房间量热计中进行。6.1环境条件
6.1.1温度：5℃~35℃
6.1.2度：40%RH~75%RH。
6. 1. 3 大气压： 86 kPa～106 kPa。6.1.4供电电源：电压（220.0士2.2）V或（380.0上3.8）V；频率：（50.0士0.5）Hz；总谐波失真≤3%。
6.1.5周围无影响设备正常1.作的其他干扰6.2测量标准
平衡环境型房间量热计
6.2.1制冷晟
a）测最范围：1200 W～14 000 Wh）箱对扩展不确定度：1为（k=2)6.2.1.1铂热电阻温度计
a）测鼠范围：0 ℃～50 ℃
b）扩展不确定度：0.03（k=2）6.2.1.2热电偶温度计
a）测量范围：0 ℃～50 ℃
b）扩展不确定度：0.3℃（k=2）6.2.1.3质量流量计
a) 测量范围：0. 1 kg/h ～10 kg/hb）相对扩展不确定度：0.2%（=2）2
TrKAOKAca
6.2.1.4数字功率计
a）测量范围：1W～15 000 W
JJF 1599--2016
b）相对扩展不确定度：0.3%（死=2)6.2.1.5电了天平
a）测量范围：0.0lkg~15kg
b）相对扩展不确定度：0.3%（k=2）6.2.1.6微差压计（喷嘴）
a）测量范围：0.1Pa～1000Pa
b）相对扩展不确定度：0.1%（k=2）6.2.1.7微差压计（内室）
a）测量范围：—50 Pa～50 Pa
b）相对扩展不确延度：0.1%（k2)6.2.1.8大气压力计
a）测量范围：--800hPa~l060hPab）相对扩展不确定度：0.3%（k=2）6.2.1.9计时器
a）测量范围：0 s～86 400 s
b）最大允许误差：0.05%
6.2.2制冷消耗功率
a）测量范围：1W~~5 000W
b）相对扩展不确定度：0.3%（k一2)7
较准方法
校准前，应按照附录八的要求对被校准的标准房间空调器进行外观和功能性核查，对技术文件或资料、标识标注等进行核查并予以记录。7. 1T.况条件
标准房间空调器制冷量应在表1规定的工况条件下进行校准。表！工况条件
运行状态
额定制冷
7.2校准方法
案内侧隔室
回风状态
室外侧隔室
回风状态
温度条件
于球温度/℃
湿球温度/℃
T球温度/C
湿球温度/C
27.00±0.10
19. 00±0. 10
35.00±0.10
24.00±0.1o
a）按照本规范附录A要求，将被校准的标准房间空调器安装在平衡环境型房间量热计内（如图1所示），并按照说明书或其他技术文件要求对被校准的标准房间空调器的工作状态进行设置。
KAoNiKAca
JJF 1599--2016
平衡环境型房间量热计
标准房间
空调器
图1标准房间空调器制冷量校准连接示意图b）在7.1.1规定的工况条仆：下，被校准的标准房间空调器运行稳定后，每5min记录1组测量数据，包括室内侧隔室空气在处理机组冷却盘笋进水流量、室内侧隔室空气在处理机组冷却盘管进水温度、室内侧隔室空气在处理机组冷却盘管出水度、标准房间空调器和室内侧隔室空气再处理机组凝结水流量、标准房间空调器和室内侧隔室空气再处理机组凝结水水温、室内侧隔室空气再处理机组凝结水流量，室内侧隔室空气再处理机组凝结水温度、标准房问空调器凝结水流量、标准房间空调器凝结水温度、中问隔墙的室外侧隔室劈面的平均溢度、小间隔墙的室内侧隔室壁面的平均温度、除中间隔墙外的室内侧隔室墙和地板及天花板外壁的平均温度、除中间隔墙外的室内侧隔室墙和地板及人花板内壁的平均温度等，计算得到制冷量测量数据。连续记录7组制冷量数据后取其平均值作为标准房间空调器制冷量校准果，其中最大值和最小值与平均值的相对偏差应不大于0.5%。
心）标准房间空调器制冷量校准数据以平衡坏境型房间量热计室内侧隔室测量数据为准，且室外侧隔室测量数据与案内侧隔室测量数据的相对偏差不大于2为时数据有效。
注：制冷量校准时。应同步记录标准房间空调器的制冷消耗功率,且与冷量校准结果同时使用。7.3其他
按7.1.2规定的方法，在记录制冷量校准数据的同时同步记录制冷消耗功率校雅数据。连续记录7组数据后取其平均值作为标准房间空调器制冷消耗功窄的校准结果，其最大值和最小值与平均值的相对偏差应不大下0.5%。8校准结果
校雄记录
标准房间空调器制冷量和制冷消耗功率校准记录应准确填写与校准有关的必要信息，记录观测结果、校准数据和计算结果。推荐的校准记求格式见附录B。
8.2数据处理
标准房问空调器制冷量依据公式（1I）计算。4
KAONiKAca
武中：
JJF1599—2016
pci=P+(hw-h)W,+p+
室内侧隔室测量的标准房间空调器制冷量，W。室内侧隔案总输人功率，W。
1…---室内侧隔室加混用的水或蒸汽的熔值，kJ/kg。如果校准过程中未向加湿器供水，则孔取室内侧隔室空气再处理机组中加湿器内水温下的烩值。hs2
从室内侧隔室排山的标准房问空调器凝结水的恰值，kJ/kg。标准房间空调器的凝结水量，即室内侧隔室空气再处理机组中加湿器蒸发W.
的水量，g/s。
声.…-由室外侧隔室通过中间隔墙传到室内侧隔室的漏热量，W。——除中间隔墙外，从周围套间环境通过室内侧隔室的墙、地板和犬花板传到室内侧隔室的漏热量，W。
公式（1）可进一步表示为公式（2）：ei=Prin+cilin+win+p+gu
式中：
deolin m cilin(cw Teollini Cw T roiin)Pwin =m winCwTwini --- n wicojlCw Tvineoil m winAcc w TwinACm wincil =m wini - winac
ln=Kin(Trina—Taini）
dt - Ki(Tucut—Trin)
式中：
cnilin
室内侧隔室空气在处理机组冷却盘管带走的热量，W；mculia-室内侧隔室空气在处理机组冷却盘管进水流量，kg/h；C·.水的比热容，J/.g·)
Teiini
Troilin
m winiwww.bzxz.net
室内侧隔室空气在处理机组冷却盘管进水温度，K；室内侧隔案空气在处理机组冷却盘管出水温度，K；(2)
标准房间空调器和室内侧隔室空气再处理机组凝结水带走的热量，W；标准房问空调器利空内侧隔室空气再处理机组凝结水流量（即为平衡状态下加入量热计室内侧隔室的加湿水量），kg/h;标准房间空调器和室内侧隔室空气再处理机组凝结水水温（即为平衡状Twini
态下加入量热计室内侧隔室的加湿水温度），K；mwinuoi
Twinrail
m winAc:
TwiAC:
Teiei
室内侧隔室空气再处理机组凝结水流量，kg/h；室内侧隔室空气再处理机组凝结水温度，K；标准房间空调器凝结水流量，kg/h；标准房间空调器凝结水温度，K；室内侧隔室和室外侧隔室中间隔墙的热系数，W/K；中间隔墙的室外侧隔室壁面的平均温度，K；中间隔墙的室内侧隔室壁面的平均温度，K；JJF1599—2016
K一除中间隔墙外，室内侧隔室墙、地板和天花板的漏热系数，W/K；Txul一一除中间隔墙外，室内侧隔室墙、地板和大花板外壁的平均温度，K;Ti除中间隔墙外，室内侧隔室墙、地板和天花板内璧的平均温度，K。所有测量数据应按GB/T8170一2008原则先计算，后修约。出具的制冷量校准数据保留整数。8.3校滩证书
推荐的校准证书内贞格式见附录C。8.4测量不确定度
按JJF1059.1--2012的要求对标准房问空调器制冷鼠校推结果测最不确定度进行评定，测量不确定度评定示例见附录D。9校准周期
校准周期由标准房问空调器的使用情况（重要程度、使阳条件、使用频次、使用方法）、使用人员、标准房间空调器本身性能质最等谜多因素所决定。使用单位可根据实际情况自行确校准周期。
通常怖况下，建议的校雅周期为12个月。6
附录A
A.1外观和功能核查
a）包装完好，配件齐全；
JJF 1599—2016
较准前淮雀
b）无明显的机械损伤、变形或破损；c）具有制冷运行功能；
d）有使用安装说明等技术文件。A.2标识标注核查
标准房问空调器应标注包括规格型号、产品编号、额定电压/频率、额定制冷量、额定制冷消耗功率、制冷剂（种类/质量）等信息。A.3标推房间空调器安装
A.3.1依据标准房间空调器使用安装说明等技术文件，将标准房间空调器安装在平衡环境型房间量热计内。其安装、绝缘、保溢等措施应符合使用安装技术文件和GB177902008中的有关要求。除校准时必要的连接外，不对被校准的标准房间空调器结构作任何改动。
A，3.2标准房间空调器室内、室外空气进行交换的通风阀利排风阀（如果有）完全关闭。
A.3.3标准房问空调器出风导向格栅和过滤网等保持原状。如因特殊要求而调整的，应在原始记录中予以记录。A.3.4冷凝水排水管应连接正确，接水盘、排水管无异物堵塞。为确保冷凝水排水通畅，安装标准房间空调器时应沿着冷凝水排水方向适当倾斜（3°～5°左右），并通过量角仪或视检确认。
A.3.5分体式标准房问空调器安装使用的连接管为其所指定使用的连接管。除设计要求外，一般应将连接管的一半置于室内侧隔室，另外一半至于室外侧隔室。连接路连接时不应带入水分、空气和尘上等杂物，保持管路下燥、清洁、密封良好。连接管电源线、信号线等应连接正确、牢固，走向和弯曲度合理。安装及拆卸分体式标准房间空调器室内外机连接管时，应确保连接管内部清沾及其外部不产生变形性折痕。A.3.6应采用抽真空法的方式对分体式标准房间空调器室内外机连接管内空气进行排空。正确连接真空泵、高低压压力表与室外机，真空泵运转15min以上到真空压力（绝对压力）达20Pa以下（观察真空表达到0.1MPa）为止，完全关闭低压阀，停止真空泵的运转。保持此状态1min～2min以上后，确认高低乐压力表的指针是否同转。如果回转则检查泄漏处，待修复后再次进行抽真空处理。A.3.7可采用保压法、泡沫法或检漏仪等对分体式标准房间空调器室内机和室外机之间连接管的连接处进行检漏。
A.3.8当发现标准房间空调器疑似或存在制冷剂泄漏时，应及时进行妥处理。7
