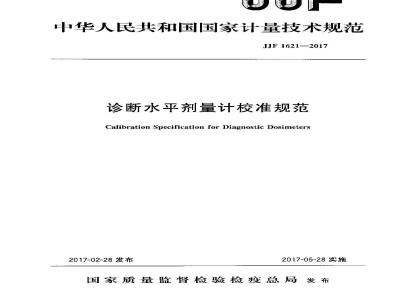

中华人民共和国国家计量技术规范JJF1621—2017
诊断水平剂量计校准规范
Calibration Specification for Diagnostic Dosimeters2017-02-28发布
2017-05-28实施
国家质量蓝督检验检疫总局发布JJF1621—2017
诊断水平剂量计校准规范
Calibration Specification forDiagnostic Dosimeters
归口单位：全国电离辐射计量技术委员会　主要起草单位：北京计量检测科学研究院中国测试技术研究院
参加起草单位：上海市计量测试技术研究院本规范委托全国电离辐射计量技术委员会负贡解释JJF1621-2017
本规范主要起草人：
郭洪涛
张园月
许诗朦
参加起草人：
黄新生
滕婧静
JJF1621—2017
(北京计量检测科学研究院）
（中国测试技术研究院）
（中国测试技术研究院）
（中国测试技术研究院）
（北京计量检测科学研究院）
（北京计量检测科学研究院）
（上海市计量测试技术研究院）KAoNiKAca
范围…
2 引用文件
3术语和计量单位
3.1术语
3.2计量单位
计量特性
6校准条件
6.1环境条件
6.2测最标准及其他测量设备
6.3辐射场
7校准项目和校准方法
校雄项目
重复性
校准因子·
能量响应
长期稳定性·
8校准结果表达
复校时间间隔
JJF 1621--2017
附录 ARQR、RQA 和 RQT 系列轴射质附录B诊断水平剂量计校准记录推荐格式附录诊断水平剂量计校准证书内页格式录
附录D
诊断水平剂量计校准因子不确度评定示例（）
（1）
（3）
（3）
（3）
（6）
（6）
YKAoNiKAca
JJF1621—2017
本规范按照JJF1071一2010《国家计最校准规范编写规则》的要求编写，编制的主要依据为IEC61674一2012《医用电气设备X射线诊断影像中使用的电离室和/或半导体探测器剂量计》（Medical electrical cquipnent一Dosimeters with ionization chambcrsand/or semiconductar detectors as used in X-ray diagnostic imaging), GB/T 196292005医用电气设备X射线诊断影像中使用的电离室和（或）半导体探测器剂量计》和IAEATRS 457《射诊断剂量学：实施指南》（Dosimetry in Diagnostic Radiology：An International Code of Practice) .本规范为首次发布。免费标准bzxz.net
KAoNiKAca
1范围
JF 1621—2017
诊断水平剂量计校准规范
本规范适用于测（40～150）kVX射线诊断水半剂量计或探测器、CT剂量计或探测器的校准。
2 引用文件
本规范引用下列文件：
GB/T19629一2005医用电气设备X射线诊断影像中使用的电离室和（或）半导体探测器剂量计
IAEATRS457放射诊断剂量学：实施指南（Dosimetry inDiagrosticRadiology：An International Code of Practice)IEC612672005医用诊断X射线设备测量特性使用的辐射条件（Medicaldiagnostic X-ray equipnentRadiation conditions for use in the determination of characteristics)
IEC616742012医用电器设备X射线诊断影像中使用的电离室和/或半导体探测器剂量计 (Medical electrical equipmcnt一Dosimeters with icnization chambers and/orsemiconductor detectors as used in X-ray diagnostic imaging)凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语和计量单位
3.1术语　
3. 1.1诊断水平剂量计diagnostic dosimctcr用电离空或半导体探测器测量诊断医学辐射检查的X射线机射束的空气比释动能空气比释动能长度乘积或空气比释动能率的设备。3.1.2空气比释动能长度乘积air kerma length product（Pkl）对于任意穿过CT机X射线扫描横截面的直线，空气比释动能长度是沿此直线上空气比释动能与长度元乘积的积分。3. l,3 校准因了calibration factor参考值除以指示值的商。
3.1.4能量响应energyresponse
探测器的响应随辐射能量的变化。3.1.5非减弱束 unattenuated beam射到变检若或模体的X射线束。
3.1.6非减弱束质unattenuated beam quality（RQR)TYKAONiKAca
JJF1621—2017
当受检者或模体不存在时，即在自由空气中射到受检者或模体上的X射线束辐射质。
3. 1. 7 减弱束 attenuated beam射经受检者或模体的X射线束。
3.1.8减弱束质attenuated beam quality(RQA)射经受检者或模体的X射线束辐射质。3.2计量单位
3.2.1空气比释动能的单位：戈（瑞），符号为Gy。3.2.2空气比释动能长度乘积的单位：戈（瑞）米，符号为Gy·m。3.2.3诊断水平探测器校准因了的单位：戈（瑞）每库仑，符衍号为Gy/C。3.2.4（I探测器校准因子的单位：戈（瑞）每库仑或戈（瑞）米每库仑，符号为Gy/C或Gym/C.
4概述
诊断水半剂量计（简称剂量计）由探测器和测量单元（或静电计）两大部分组成，探测器由电离室和（或）半导体探测器组成。电离室为平行板型电离或圆柱型电离室。
5 计量特性
剂最计各项H的计量特性不超过表1的规定。表1计量特性
重复性·
校准因子
能量响应
长期稳定性
标准诊断水平
剂量计或电离室
单独校准探测器时无该指标；
*积分型剂量计指标；
微分型剂量计指标
注：以上指标不用于格性判别，供参考6校准条件
6.1环境条件
6.1.1温度：(15～25)℃
相对湿度：30%~~75%。
6. l. 3 气压:(80~106) kPa。
诊断水平剂量计
或探测器
1%或3%**
±1%*或±2%*
CT剂量计
或探测器
TYKAONiKAca
JJF 1621—2017
6.1.4校准时不应有影响使用的振动和电磁场十忧。6.2测量标准及其他测量设备
6.2.1测量标准为标准诊断水平剂量计或国家计量基准。6.2.1.1国家计量基准：（10~60）kVX射线空气比释动能基准和（60250）kVX射线空气比释动能基准。
6.2.1.2标准诊断水平剂量计：测量范用（6×10-\～1）Gy/min，年稳定性不超过土1%，其电离室在辐射质RQR3～RQR10（和/或RQA3～RQA10）范周的能量响应不超过土2.6%，校谁因子的扩展不确定度不大于2.4%（k=2）。6.2.2温度计：测量范围（0~50）℃，最小分度值不大于0.1℃。6.2.3气压计：测量范围（80~106）kPa，最小分度值不大于0.1kPa。6.2.4秒表：测量范围（0～~3600）S，最小分度值不大于0.015。6.2.5准直器：准直器应大于CT探测器的尺寸，中间开长方形孔，孔长度（20～50）mm，孔长度方向最大允许误差士10μm，宽度约为CT探测器直径的两倍。6.2.6定位系统：探测器的定位夹具应使用低原子序数材料做成，定位装置应便于探测器和面积直器的调节，可采用光学、激光等方法定位探测器和准直器，定位偏差不超过士1mm。
6，3辐射场
6.3.1X射线辐射源的管电压范用（40～150）kV，管电压误差不超过二2.0%。6.3.2辐射场的辐射质应与附录A一致。6.3.3辐射场为准直束辐射场，在测试平面，推荐射野10cm×10cm或@10cm，7校准项目和校准方法
7、1校推项目
剂量计的校准项日包括重复性、校推因了、能量响应和长期稳楚性。单独校准探测器时的校准项目包括校准因子、能量响应利长期稳定性。7.2重复性
以相对实验标准偏差表示重复性，测试可在X射线辐射场中进行。在不变的条件下，用被校剂量计重复测最10次，仪器分辨力应小于每次测量读数的0.25%，用公式（1）计算相对实验标准偏差V。1
式中：
M，被校剂量计的读数，div;
(M: - M)2
被校剂量计读数的平均值，dliv；n-测量次数。
X 100%
iiKAoNrKAca
7.3校准因子
7.3.1空气比释动能
JJF16212017
7.3.1.1校准示意图见图1，测试平面与焦点间距离d推荐为1000mm，该平面上射野推荐为10cm×10cm或Φ10cm。X辐射源准直器及过滤装置
图1剂量计或探测器校准示意图
测试平面探测器
7.3.1.2至少在RQR、RQA、RQT系列辐射质中选择个系列辐射质，分别按7.3.1.3~7.3.1.5进行相对应辐射质的校准。RQR辐射质至少应包括RQR3、RQR5、RQR8和RQR10，RQA辐射质至少应包括RQA3、RQA5、RQA8和RQA10，RQT辐射质为RQT8、RQT9和RQT10。7.3.1.3用标准诊断水平剂量计或基准测量测试平面中心点的空气比释动能。7.3.1.4将被校诊断水平剂量计探测器置于测试平面，探测器中心位于射线束轴上，其中轴线或人射平面与射线束轴中心垂直。7.3.1.5被校剂量计至少测量三次，仪器分辨力应小于测量读数的0.1%，由公式（2）计算被校剂量计的校准因子：单独校准探测器时①，由公式（3）计算探测器的校准因子。K
Nk,Q=M
式中：
被校剂量计的读数并经空气密度修正后的平均值，div；电荷测量系统测得的电荷并经空气密度修正后的平均值②，C：测试点的空气比释动能标准值，Gy；辐射质Q的校准因子，Gy/div或Gy/C。空气密度修正因子由公式（4）计算。K =(273. 2+). 101. 3
①单独校准探测器时，应将探测器接入电荷测量系统。②适用于非密封电离室，由公式（4）计算空气密度修正因子。4
TiKAoNiKAca
式中：
JJF1621—2017
—一探测器所在环境的温度，℃；p一探测器所在环境的气压，kPa。7.3.2空气比释动能长度乘积
7.3.2.1校准示意图见图2，在校准测试平面正前方50mm处放置准直器，准直器开孔中心与射线束轴中心重合，准直器孔入射平面与射线束轴垂直，测试平面与焦点间距离推荐为1000mm，无准直器时，测试平面上射野推荐为10cm×10cm或g10cm。X辐射源准直器及过滤装置
长度准直器
图2CT剂量计或CT探测器校准示意图测试平面
CT探测器
d。一焦点到准直器的距离，d.一焦点到测试平面的距离：L一准直器孔的长度7.3.2.2按7.3.2.3~7.3.2.5分别对RQT8、RQT9和RQT10辐射质进行相对应辐射质的校准。
7.3.2.3用标准诊断水平剂量计或基准测量测试平面中心点的空气比释动能。7.3.2.4将被校CT剂量计探测器置于测试平面，探测器长度方向与准直器孔长方向一致，探测器中轴线与射线束轴垂直，探测器中心位于射线束轴上。7.3.2.5被校剂量计至少测量三次，仪器分辨力应小于测量读数的0.1%，由公式（5）计算被校剂量计的校准因子；单独校准探测器时?，由公式（6）计算探测器的校准因子。
式中：
被校CT剂量计的读数并经空气密度修正后的平均值?，div;电荷测量系统测得的电荷并经空气密度修正后的平均值，C：测试点的空气比释动能值，Gy；准直器孔长度，m；
①单独校准探测器时，应将探测器接入电荷测量系统。②适用于非密封电离室，由公式（4）计算空气密度修正因子。(5)
JJF 1621—2017
d—焦点到测试平面距离．mm；
d。—焦点到准直孔距离，mm；
Npkl,Q-辆射质Q的校准因子，Gy·m/div或Gy·m/C。7.4能量响应
探测器的能量响应以参考辐射质的响应为参考值，在辐射质范围内至少选取三个能量点，且包含最低能量点，参辐射质和最大能量点，由公式（7）计算每个辐射质的响应E：，用其中最大偏离值表示探测器的能量响应E。RQR系列（或RQA系列）的参考辐射质为RQR5（或RQA5），其辐射质范围为RQR3～RQR10（或RQA3～RQA10）；RQT系列的参考辐射质为RQT9，辐射质为RQT8、RQT9和RQT10。Nm-N×100%
式中：
Nrer—参考辐射质的校准因子；N.--辐射质i的校准因子。
7.5长期稳定性
以相邻两次饺准的参考辐射质校准因子，由公式（8）计算剂量计或探测器的长期稳定性S。两次校准的时间间隔不小于6个月，RQR系列的参考辐射质为RQR5，RQA系列的参考辐射质为RQA5，RQT系列的参考辐射质为RQT9。SN-
式中：
N上次参考辐射质的校推因子；
N一-·-本次参考辐射质的校准因了。8棱准结果表达
X 100%
校准结果出具校准证书。校准证书除应包括JJF1071一2010所要求的内容外，还应包含计鼠特性校准需注明的原则与环境条件。9复校时间间隔
川户可根据仪器的使川情况和仪器本身质量自行确定复校时间的长短，建议复校时间间为12个月。
附录A
辐射质
辐射质
辐射质
JJF1621—2017
ROR、ROA和ROT系列辐射质
管电压/kV
管电压/kV
RQR系列辐射质
第一半值层/mmAl
RQA系列辐射质
辅助过滤/mmAl
RQT系列辐射质
管电压/kv
辅助过滤/mmCu
同质系数
第--半值层/mm Al
第一半值层/mmAl
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
