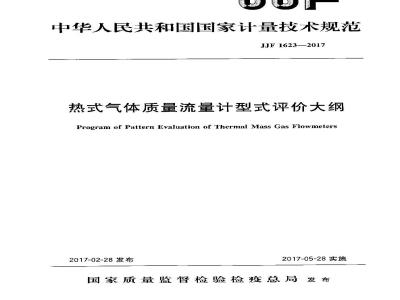

中华人民共和国国家计量技术规范JJF1623—2017
热式气体质量流量计型式评价大纲Program of Pattern Evaluation of Thermal Mass Gas Flowmeters2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布JJF1623—2017
热式气体质量流量计型式
评价大纲
Program of Patlern Evaluationof Thermal Mass Gas Flowmeters归口单位：全国流量容量计量技术委员会主要起草单位：国计量科学研究院上海工业自动化仪表研究院
参加起草单位：北京市计量检测科学研究院中国测试技术研究院
JJF1623—2017
北京七星华创电子股份有限公司上海恩德斯豪斯自动化设备有限责任公司北京鹰鹭一统科技有限责任公司本规范委托全国流量容量计量技术委员会负责解释本规范主要起草人：
JJF1623--2017
段慧明（中国计量科学研究院）郭爱华（上海工业自动化仪表研究院）参加起草人：
杨有涛（北京市计量检测科学研究院）雷励（国测试技术研究院）
张丽琴（北京七星华创电子股份有限公司）王道开（.上海恩德斯豪斯自动化设备有限责任公司）周文龙（北京鹰鹭一统科技有限责任公司）KAOMiKAca
范围·
引用文件，
3术语·
4.1用途·
4.2工作原理··
4.3结构与分类
5法制管理要求
5.1计量单位
5.2外部结构设计
5.3标志…
6计量要求
6.1准确度等级和最大允许误差
引用误差
6.3重复性
7通用技术要求·
密封性
耐压强度-
绝缘电阻
绝缘强度
防爆性能·
7.6外壳防护性能
7.7贮存环境
电磁兼容适应性
型式评价项目表
JJF 1623—2017
9提供样机的数量及样机使用方式9.1申请单位应提供的试验样机
9.2样机使用方式
10型式评价的条件和方法
10.1计最性能试验
密封性试验
耐压强度
绝缘电阻
绝缘强度
（1）
(3）)
（3）
（3）
（3）
（3）
（4）
（5）
（5）
（5）
.（6）
（6）
KAOMiKAca
10.6外壳防护性能
10.7贮存环境
10.8电磁兼容适应性
JJF1623-2017
11试验项目所用计量器具和设备表附录A热式气体质量流量计型式评价原始记录格式（参考）(11)
TYKAONiKAca
JJF1623--2017
根据热式气体质量流量计型式评价工作的需要，制定本型式评价大纲。遵循科学性、可操作性的制定原则，按JJF1015一2014《计量器具型式评价通用规范》、JJF1016一2014《计量器具型式评价火纲编写导则》的要求，依据GB/T2423.1《电.T电子产品环境试验第2部分试验方法试验A低温》、GB/T2423.2《电工电了产品环境试验第2部分试验方法试验B高温》、GB/T2423.3（电工电子产品环境试验第2部分试验方法试验Cab：恒定湿热试验》、GB/T2423.10《电T电子产品环境试验第2部分：试验方法试验Fc：振动（止弦）》、GB/T17626.2《电磁兼容试验和测量技术静电放电抗扰度试验》、GB/T17626.3《电磁兼容试验和测量技术射频电磁场辑射抗挑度试验》、GB/T17626.4《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》、GB/F17626.5《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》、GB/T17626.11《电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验》，结合我国热式气体质量流量计的技术水平及行业现状进行制定。
本规范为首次发布，
-TYKAONIKAca
1范围
JJF1623—2017
热式气体质量流量计型式评价大纲本型式评价大纲适用了分类编码为12183500的热式气体质量流量计（以下简称流鼠计）的型式评价。
2引用文件
本规范引用了下列文件：
JJG1132—2017热式气体质量流量训GB/T2423.1电工电子产品环境试验第2部分试验方法试验A、低温GB/T2423.2电工电子产品环境试验第2部分试验方法试验B高温GB/T2423.3电工电子产品环境试验第2部分试验方法试验Cab：恒定湿
热试验
GB/T2123.10电.T电子产品环境试验第2部分：试验方法试验Fc：振动(正弦）
GB4208外壳防护等级（IP代码）GB/T15479工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/I17626.5电磁兼容试验测量技术浪涌（冲击）抗扰度试验GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注百期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语
本规范除引用JJF1004的术语及定义外，还使用下列术语。3.1热式气体质量流量计thcrmal mass gas flow meters利用热传递原理测量质量流量的计量器具。3.2标况体积流量normalizedvolumetricflowrate20℃、101.325kPa状态下的体积流量。4概述
4.1用途
流量计用于空气、燃气等各种气体流量的测量。1
-TYKAONIKAca免费标准bzxz.net
4.2工作原理
JJF 1623—2017
流量计工作原理是利用流动的气体与热源之间热量交换原理，在流量计内设置热源，根据气体流过热源时发生的温度变化，得到气体的质量流量。4.3结构与分类
流量计主要出表体，加热器及温度传感器组成。根据加热方法及温方式的不同，将流量计分成毛细管/热分流流量计（CTMF流量计）、浸人式流量计（ITMF流量计）和微电了流量计（MEMS流量计）。5法制管理要求
5.1计量单位
5.1.1流量单位
质量流量单位或体积流量单位。流量计显示累积质量流量单位应是千克、克，符号：kg、g。流量计显示瞬时质鼠流量单位可以是下克每小时、千克每分钟、克每秒等，符号：kg/h.kg/min、g/s。
流量计显示累积体积流量单位应是标况立方米、标况刃、标况毫升，符号：m、L、nL
流量计显示瞬时体积流量单位可以是标况立方米每小时、标况升每分钟、标况毫升每秒等，符号：m/h、L/min、mL/s。5.1.2压力单位
压力单位应是帕（斯卡）、千帕I、兆帕，符号：Pa、kPa、MPa。5.1、3温度单位
温度单位应是摄氏度，符号：℃。5.2外部结构设计
不允许使用者自行调整的流量计，应采用封闭式结构设计或者留有加盖封印的位空。影响准确度的任何人为机械下扰，应在流量计或防护标记上产生永久性的有形损坏痕迹。
5.3标惠
5.3.1在流量计的铭牌或面板、表头等明显部位应留出相应位置来标注制造计量器具许可证和型式批准证书的标志、编导。5.3.2流量计的铭牌或面板、表头等明显部位应标明最大丁作压力，5.3.3流最计表体应有永久性、明显的流向标识。6计量要求
6.1准确度等级和最大允许误差
在规定的流最范围内，流量计的准确度等级及对应的最大允许误差应符合表1要求。
TYKAONiKAca
准确度等级
最大允许
JJF1623—2017
表1准确度等级和最大允许误差（相对示值误差）0.5
g,≤q4m
Qining4
说明：分界流量9t对应的流量一般为0.2mx（或者按照产品说明书）。如果范用度大于50：1，则分界流量Qt对应的流量为0.1umax。6.2引用误差
采用引用误差的流量计应给出相对流量上限的最大允许误差，例：三1.0%FS。6.3重复性
流量计的重复性不得超过最大允许误差绝对值的1/3。7
通用技术要求
7.1密封性
流量计应能承受静压力为最大工作压力的密封性试验，历时5min，无泄漏。7.2耐压强度
流量计表体能承受试验压力为1.5倍最大下作压力（或产品铭牌标示的更大压力参数）下的耐压强度试验，试验期问流量计各连接部分应无泄、破损。7.3绝缘电阻
流量计的电源端子与接地端子、输出端子与接地端子之间的绝缘电阻，其值应不小于表2要求。
表2绝缘电阻要求
额定电压或者标称电压
交流（130~250）V、50Hz
直流60V
7.4绝缘强度
直流试验电压
绝缘电阻L
流量计的电源端子与接地端子、输山端子与接地端子之问应能承受表3试验电压和频率，历时1 min，无击穿或飞孤现象产生。表3绝缘强度要求
额定电压或者标称电压
交流（130～250）V、50 Hz
直流≤60V
7.5防爆性能
试验电压（正弦交流电）
用于爆炸性气体环境的流量计，应取得具有资质的防爆检验机构签发的防爆试验报告和颁发的防爆合格证书。
7.6外壳防护性能
-TYKAONIKAca
JJF1623--2017
流量计应符合产品标准中规定的防护等级要求。在进行规定等级的防水防尘试验后，复查流量计的功能，应正常。7.7贮存环境
流量计在包装条件下进行以下规定的贮存环境试验后，对流量计复测0.2gmx流量点下的示值误差，仍应符合第6章的要求。7.7.1低温
按GB/T2423.1“试验Ad”相关要求进行，低温一20 C，持续2 h。7.7.2高温
按GB/I2423.2“试验Bd”相关要求进行，高温55℃，持续2h。7.7.3恒定湿热
按GB/T2423.3“试验（ab”相关要求进行，温度40℃、相对湿度93%，持续48h。
7.7.4振动
按GB/T2423.10“试验Fc”相关要求进行。在互相垂直的三个轴向正弦波振动，频率范围为（1～100）Hz、振动幅度0.75 mm，每个轴向1h。7.8电磁兼容适应性
电磁环境试验包括静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群、涌（冲出）、电压暂降、短时中断和电压变化试验。在规的试验条件下，试验过程中和试验完成后，流量计都应该工作正常，并保持正常的功能，不允许下列与正常工作有关的功能降低：
·器件故障或非预期的动作；
…已存数据的改变或去失
一厂默认值的复位；
一运行模式的改变；
-数据显示的混乱或错误；
…键盘操作失效。
7.8.1静电放电抗扰度
按GB/T17626.2相关要求进行，试验等级为3级。7.8.2射频电磁场辐射抗扰度
按GB/T17626.3相关要求进行，试验等级为3级。7.8.3电快速瞬变脉冲群抗扰度
仅适用丁交流供电的流最计。
按GB/T17626.4相关要求进行，试验等级为3级，7.8.4浪涌抗扰度
仅适用于交流供电的流量计。
按GB/T17626.5相关要求进行，试验等级为2级。7.8.5电源中断
仅适用于直流供电的流最计。
J.IF 1623—2017
按GB/T 17626.11相关要求进行，试验等级为0%UT。型式评价项目表
流量计型式评价项目一览表，见表4。表4流量计型式评价项目一览表
项月名称
法制管理要求
计量性能
密封性
耐压弼度
绝缘电阻
绝缘强度
防护性能
些存环境
电磁兼容
杭定凝热
静电放电抗扰度
射频电磁场辐射
抗扰度
电快速瞬变脉冲
群抗扰度
浪涌（冲击）抗扰度
电源中断
提供样机的数及样机使用方式
9.1请单位应提供的试验样机
技术要求
按单一产品申请型式评价，样机数量一般为3台。评价方式
评价方法
按系列产品中请的，个系列产品中抽取1/3有代表性的规格逆品；每种规格的流量计，公称口径不大下100mm的流量让应提供3台样机；公称口径超过100mm的流量计应提供2台样机。
负责型式评价的技术机构可要求提供更多的样机或其部件进行试验。9.2样机使用方式
使用1台样机完成所有项日的试验，其中外壳防护性能和电磁兼容试验安排在最后进行试验；其余样机完成除外克防护性能和电磁兼容以外的试验项。5
JJF1623—2017
如果系列产品的组成中除外壳和流量传感器外的其他部件均相同，则其电磁兼容适应性项目可以-种代表性的规格进行试验。10型式评价的条件和方法
10.1计量性能试验
10.1.1 试验日的
检验流量计的相对示值误差或引用误差是否符合要求。10.1.2试验设备
10.1.2.1标准装置
标准装置有皂膜标准装置、标准表法标准装置、钟罩式标准装置和活塞式标准装置。标准装置应有有效的检定或校准证书。标推装置的不确度应不大于流量计最大允许误差绝对值的1/3。在每个流量点的检定过程中，压力波动应不超过士0.5%。10.1.2.2配套仪表
配套仪表如表5所示。
表5配套仪表
仪表名称
温度仪表
压力表
人气压力仪表
湿度计
计时器
计数器（适用丁捡定脉冲
输出流量计）
数字电流表（适用于检定
电流输出流量计）
技术要求
±0.7 hPa
±10 ms
±lμA
配餐仪表应有有效的检定证书或校谁证书。10.1.2.3每次试验时问
测量标推器处、流量计处气体温度测量标准器处，流量计处气体压力测量大气压力
测量气体相对湿度
测量捡定时间
累计流量计输出脉冲
测量流量计输山电流
每次试验时闻应不少于标准装置允许的最短测量时间。10.1.2.4累积脉冲数
脉冲输出的流最计，…次试验中标准装置累积脉冲数应不少于样机最大允许误差绝对值倒数的10 倍。
10.1.3试验介质
试验介质为气体，气体应无游离水或油等杂质存在，且组分或性状与实际测量介质和近。准确度等级不低于1.0级的流量计，在每个流量点的每一次试验过程中，气体的温度变化应不超过士0.5℃。准确度等级不高1.5级的流量计，在每个流量点的每次试验过程中，气体的温度变化应不超过土1℃。气体为天然气时，天然气气质至少应
