JJF 1699-2018 矿用一氧化碳检测报警器型式评价大纲
JJF1699-2018
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

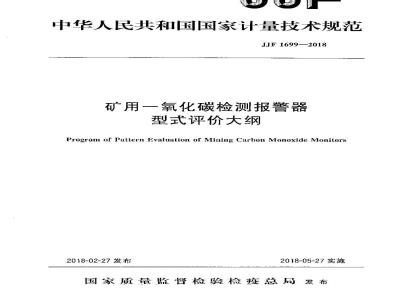

中华人民共和国国家计量技术规范JJF1699—2018
矿用一氧化碳检测报警器
型式评价大纲
Program of Pattern Evaluation of Mining Carbon Monoxide Monitors2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布JJF1699—2018
矿用氧化碳检测报警器
型式评价大纲
Program of PatternEvaluation ofMining Carbon Monoxide Monitors归口单位：全国坏境化学计量技术委员会主要起草单位：国家矿山安全计量站JJF 1699—2018
安标国家矿用产品安全标慧中心中国测试技术研究院
参加起草单位：煤科工集团重庆研究院有限公苔国家安全生产重庆矿川设备检测检验中心重庆科安电子有限公司
本规范委托全国环境化学计量技术委员会负责解释本规范主要起草人：
JJF1699—2018
张安然（国家矿山安全计量站）胡继红（安标国家矿用产品安全标志中心）刘庆（中国测试技术研究院）
参加起草人：
朱正宪（中煤科工集闭重庆研究院有限公司）付建涛（国家矿山安全计量站）傅刚 (国家安全生产重庆矿用设备检测检验中心)杜建国（重庆科安电子有限公司)引
1范围
2引用文件…．
3概述
4法制管埋要求
4.1计最单位·
4.2标志与标识
5计量要求.
5.1示值误差…·
重复性·
响应时间：
6通用技术要求·
外观与结构·
通电检查
功能要求·
电源电压适应性
传输误差·
绝缘电阻
绝缘强度：
环境适应性·
6.9T作稳定性
7型式评价项目
JJF 1699--2018
8提供样机的数量及样机的使用方试·8.1提供样机的数量及要求·
8.2样机的使用方式.·
9试验项H的试验方法和条件以及数据处理和合格判据9. 1计量要求
9.2通旧技术要求
10试验项H所用计量器具和设备表11、型式评价记录格式
附录A矿用一氧化碳检测报警器型式评价记录格式附录B仿真电路技术要求
（1）
（2）
（2）
（3）
（3）
（5）
（5）
TYKAONTKAca
JJF 1699—2018
本大纲依据JJF1016---2014《计量器具型式评价人纲编写导则》、JIF101552014
《计量器其型试评价通用规范》以及JJF1001--2011《通用计量术语及定义》编写。本大纲的技术指标参考JJG1093一2013《矿用一氧化碳检测报警器》、MT703-2008《煤矿用携带型电化学式一氧化碳测定器》、AQ6205一2006《煤矿用电化学式一氧化碳传器》等。
本大纲为首次发布。
YKAONIKAca
1范围
J.IF1699—2018
矿用一氧化碳检测报警器型式评价大纲本型式评价大纲适用于分类编码为46381500矿非下使用的电化学原理的一·氧化碳检测报警器（以下简称检测报警器）的型式评价。2引用文件
本规范引用了下列文件;
GB/T2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温
GB/T2423.2--2008电丁电了产品环境试验第2部分：试验方法嵩
GB/T2423.42008电.1.电了产品环境试验第2部分：试验方法交变湿热（12 h+12 h循环）
试验B：
试验 Db：
注：凡是注日期的引用文件，仪注日期的版不适用于本规范；凡是不注日划的引用文件，其最新版本（包括所有的修改单）适用于木规范。3概述
检测报警器用子检测矿井作业环境中一氧化碳气体的浓度。当一氧化碳气体浓度值超过报警设值时能自动发出声、光报警信号。检测报警器主要由一-氧化碳电化学传感器、电了部件和示部分等组成，电化学传感器将环境中-氧化碳气体浓度值转换成电信号，然后通过电子部件处理，并以浓度值晟示斯来，
根据使用方式的不同，检测报警器可以分为便携式（矿山行业通称为报警仪或测定器）和定式（矿山行业通称为传感器）固定式检测报警器还具有对应浓度的信号输出功能。
根据检测报警器自身特点应明确关键零部件和材料，格式见表1。表1关键零部件和材料表
电化学传感器
主要性能指标
响应时间：≤30s
分辨力：1μmol/mol
非金属外尧
适用于便携式
KAONKAca
4法制管理要求
计量单位
JJI1699—2018
一氧化碳浓度单位-般采用μmol/mol。4.2标志与标识
4.2.1检测报警器应标明制造单位、仪器名称、型号及编号、制造日期、防爆标志及编号、煤矿安全标志及编号。
4.2.2检测报警器应在铭牌中注明其测量范围、示值误差等士要技术指标。5计量要求
示值误差
检测报警器的显示值、固定式检测报警器的输出信号值（换算为一氧化碳浓度值）与气体标准物质浓度值的偏差（即检测报警器的示值误差）应符合表2的规定。表 2检测报警器的示值误差限值要求示值误差
测量范围，α
μmol/mol
100500
5.2重复性
检测报警器的重复性应不大于2%5.3响应时间
检测报警器的响应时间不大于45 s。5.1漂移
绝对误差
μmal/mol
相对误差
检测报警器的漂移分为零点漂移和最程漂移，分别应符合表3的规定。表3检测报蓄器源移的限值
测量范，r
μmol/mol
02≤100
100≤500
零点漂移
μmol/mol
量程漂移
TYKAONTKACa
6通用技术要求
6.1、外观与结构
JJF 1699--2018
6.1，1检测报警器不应有影响让正常工作的外观损伤，新制造的涂层不应有明显的颜色不句和剥落，各部件接合处应平整。6.1.2各机械调节部件应能正常动作，各紧固件应无松动。6.1.3检测报警端充电器、标定罩利固定式检测报警器的输出连接电缆、遥控调校器等附件应齐全，并附有使用说明书。6.2通电检查
各按键应能正常操作和控制，显示清晰、完整。6.3功能要求
6.3.1检测报警器应有声、光报警功能。6.3.2便携式检测报警器应其有欠压提示功能，固定式检测报警器应具有遥控调校功能且能正常调节。
6.3.3检测报警器应能在（1～100）utuol/1ol范用内任意设置报警点，报警显示值与设定值的差值应不超过上2umol/mal。6.3.4便携式检测报警器的报警声级强度应不小丁75dB（A），固延式检测报警器的报警声级强度应不小于80dB（A）6.3.5报警光倍号在黑惜环境20m远处应能清晰可见。6.4电源电压适应性
固定式检测报警器应能在输人电压T)C：（9～24）V范围内正常工作，显示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合5.1的规霆。6.5传输误差
固定式检测报警器使用单芯截面积为1.5mm2的铜芯电缆时，其传输距离应不小于2km，显示值与输出信号值（换算为一氧化碳浓度值）的误差均应符合5.1的规定。6.6绝缘电阻
检测报警器带电回路与外充之间，绝缘电阻应不小于50MQ；交变湿热后应不小于1.5MQ。
6.7绝缘强度
检测报警器带电回路与外壳应能承受500V、50Hz、历时1min的绝缘强度试验，试验期间应不出现街穿和飞弧现象，且漏电流小于5mA。6.8环境适应性
6.8.1.作温度试验
高温工作试验：试验温度为（40士2）C，持续时间为2h。试验持续时间到达后，检测报警器的示值误差应符合5.1的规定。低温.1作试验：试验温度为（0士2）C，持续时间为2h。试验持续时问到达后，检测报警器的示值误差应符合5.1的规。6.8.2交变湿热试验
严酷程度：40℃，相对湿度为93%条作下，固定式检测报警器持续时间为12d，3
-YYKAONIKAca
JJF1699--2018
便携式检测报警器持续时问为6d，试验后，其示值误差、绝缘电阻、绝缘度应符合5.1、6.6和6.7的规定.
6.9工作稳定性
固定安装的检测报警器连续T作15d的示值误差应符合5.1的规楚。便携式检测报警器可采用可充电电池或一次性可更换电池。其山，可充电电池每次充电后应能正常二作10h，检测报警器不应出现欠压关机，其示值误差应符合5.1的规定；次性可更换电池在每天工作10h的情记下应能T作30d，检测报警器不应出现欠压关机，其示值误差应符合5.1的规。型式评价项目
检测报警器的型式评价项见表4。表4型式评价项目一览表
型式评价项目
计量单位
标志和标识
示值误差
重复性
响应时间
外观与结构
通电检查
功能要求
电源电压适应性
传输误差
绝缘电阻
绝缘强度
.I作温度试验
交变湿热试验
工作稳定性
便携式检测报警器
固定式检测报警器
法制管理要求
计量要求
通用技术要求
环境适成性
注：“△”为型式评价项目，“”为不需要型式评价项目。4
项目类型
观察项目
观察项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项目
试验项自
试验项目
试验项目
试验项目
试验项同免费标准bzxz.net
JJF 1699—2018
8提供样机的数晕及样机的使用方式8.1提供样机的数量及要求
中请单位每种产品应提供3套样机及必要的辅助配件。当申请单位无法提供受试样品满足防爆要求的证明文件时，样机应由性能检验的技术机构委托其备第三方检测资质的机构进行防爆检验，并由受委托方出具符合满足防爆要求的证明文件，以确保检验样机的一致性。
8.2样机的使用方式
性能检验所有试验项日应在间3台样机进行，且不得在试验期问或试验中对样机进行开盖调整。
9试验项目的试验方法和条件以及数据处理和合格判据9.1计量要求
9.1.1、示值误差
9.1.1.1试验目
试验日的是检查检测报警器的示值误差是否符合5.1的要求。9.1.1.2试验条件
环境温度（15～~35）℃，波动不大于十2（，环境相对湿度不高于85%，周围环境空气甲应无影响检测的干扰气体。9.1.1.3试验设备
a）气体标准物质：空气中一氧化碳气体标准物质，相对扩展不确延度应不大于2.0%,k=2.
b）零点气体：合成空气（：-氧化碳含量不大于1×10-5）。c）气体流量计：（60～600）tnL/min，准确度级别不低丁4级。d）直流稳压电源：输出电压：DC（0～30）V，输电流：不小子3Ae）数字方用表：宜流电压（0～500）V，直流电流（0～300）mA，分辨力：不低于四位半，准确度：不低了0.5级。f)频率计：（0～1000）kHz，分辨力：1Hz。g）示波器：带宽：100 MHz，采样率：1.0GS/s。h）标霆：配套标定罩。
9.1.1.4试验程序
便携式检测报警器采用本机电源，试验前应充足电。固定式检测报警器采用直流稳压电源供电，固定式检测报警器应接上传输电缆及信号测试设备，其电缆插座非列及输H信号制式应按照检测报警器说明书中的规定，常用的如图1所示。
JJF1699—2018
头1号口——电源止极；
插头2号口—电源负极、信号输出地：插头3号口.信号输出正；
插头1号口——备用口。
图1常用航空插头示意图
接通电源，按照检测报警器使用说明书要求的时问对共进行预热，一般预热时间不少于15min；按照说明书规定的流量，按图2的方法通人零点气体校推检测报警器的零点；通入量程50%的一氧化碳气体标准物质校准检测报警器的示值（以下简称校准检测报警器）；零点和示值分别校准3次。流量计
流量调节阀
标准气体
便携式检测报警器
固定式检测报警器
模拟电缆
图2误差测试示意图
直流稳压电源
频率计、示
波器或万用表
按检测报警器说明书要求的流量，分别通人浓度约为20umol/mol、量程35%、量程50%、量程85%的一氧化碳气体标准物质，读取检测报警器稳定示值（或信号输出值换算成一氧化碳浓度值）。每点测量3次，取其算术平均值为检测报警器各点示值。
9.1.1.5数据处理
按式（1）或式（2）计算示值误差，取绝对值最大的作为检测报警器的示值误差。Ax=—0
至—×100%
Ar-示值绝对误差，umol/mol
示值相对误差；
主——3次示值的算术平均值，umol/mol；T。——-通入的气体标准物质的浓度值，mol/mol。9.1.1.6合格判据
结果符合5.1的要求为合格。
9.1.2重复性
9. 1.2.1 试验日的
JJF 1699—2018
试验的日的是检验检测报警器的更复性是否符合5.2的要求。9.1.2.2试验条件
环境温度（15～35）℃，波动不大-士2℃；环境相对混度不高丁85%，周围环境空气册应无影响检测的十扰气体。9.1.2.3试验设备
a）气体标准物质：空气中..氧化碳气体标准物质，相对扩展不确定度应不大于2. 0%, k-2。
b）气体流量计：（60～600）mL/min，准确度级别不低于1级。c）直流稳压电源：输出电压：DC（0～30）V，输出电流：不小于3A。d）标罩：配套标定罩。
9.1.2.4试验程序
通人浓度约为量程85%的气体标准物质，待读数稳定后，记录检测报警器显示值3：，在柑间条件下，重复上述测量6次，重复性以单次测量的相对标准偏差来表示。9.1.2.5数据处埋
按式（3）计算检测报警器的重复性S，。1
式中：
z-第i次的示值，umol/mol，
（：—）
—6次示值的算术平均值，umol/mol;n——测量次数（n--6)。
9.1.2.6合格判据
结果符合5.2的要求为合格。
9.1.3响应时问
9. 1. 3. 1 试验月的
×100%
试验的目的是检验检测报警器的响应时间是否符合5.3的要求。9.1.3.2试验条件
环境温度（15～35）℃，波动不人丁七2℃，环境相对湿度不高于85%，周闹坏境空气中应无影响捡测的干扰气体。9.1.3.3试验设备
a）气体标准物质：空气中--氧化碳气体标准物质，相对扩展不确定度应不大了2. 0%, k=2.
b）零点气体：合成空气（一氧化碳含量不大于1×106）。c）气体流量评：（60～600）mL/min，准确度级别不低”4级。d）秒表：（0～24）h，分辨力：优于0.1s。e）直流稳压电源：输出电压：DC（0～30）V，输山电流：不小于3A。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
