JJG (沪) 56-2016 电子式交流电能表使用中检定规程
JJG (沪)56-2016
标准压缩包解压密码：www.bzxz.net

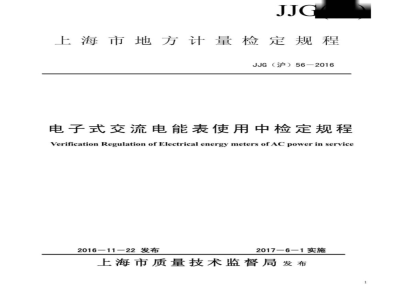

标准图片预览
标准内容
JJG（沪）56-2016
上海市地方计量检定规程
JJG（沪）56—2016
电子式交流电能表使用中检定规程Verification Regulation ofElectrical energy meters ofACpowerin service2016-11-22发布
2017-6-1实施
上海市质量技术监督局发布
JJG（沪）56-2016
电子式交流电能表使用中检定规程VerificationRegulationof Electrical energymeters ofACpowerinservice
JJG（沪）56-2016
本检定规程经上海市质量技术监督局于2016年11月4日批准，并自2017年6月1日起施行。
归口单位：上海市质量技术监督局主要起草单位：上海市计量测试技术研究院国网上海市电力公司电力科学研究院国网上海市电力公司
上海市电能表强制检定站
参加起草单位：上海市计量协会本规程由上海市计量测试技术研究院负责解释本规程主要起草人：
JJG（沪）56-2016
石雷兵（上海市计量测试技术研究院）王宏毅（国网上海市电力公司电力科学研究院）崔启明（上海市质量技术监督局）黄尚渊（国网上海市电力公司）夏东辉（上海市电能表强检站）来磊（上海市计量测试技术研究院）本规程参与起草人：
韩志强（上海市计量测试技术研究院）吴志群（上海市电能表强检站）朱彬若（上海市电能表强制检定站）钟汉亭（上海市质量技术监督局）吴伟东（国网上海市电力公司）高健强（上海市计量协会）
张（上海市电能表强制检定站）2
引用文件
计量性能要求.
基本误差。
时钟日计时误差
JJG（沪）56-2016
电能表批的极限质量水平
通用技术要求
计量器具控制
检定条件..
其他影响量。
计量标准器及主要配套设备
检定项目.
检定方法
检定结果处理和检定周期。
测量数据修约
检定印证。
检定周期
1范围
JJG（沪）56-2016
电子式交流电能表使用中检定规程本规程适用于对电子式交流电能表（以下简称电能表）进行使用中检查，对电能表批可采用统计抽样方法进行使用中检查，可根据检查结果对电能表批的检定时间间隔进行调整。2引用文件
本规程引用了下列文件：
JJG596-2012
电子式交流电能表
JJG597-2005
JJG691-2014
交流电能表检定装置
多费率交流电能表
JJF1139-2005计量器具检定周期确定原则和方法GB/T2828.2-2008计数抽样检验程序第2部分：按极限质量（LQ)检索的孤立批检验抽样方案。
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3概述
本规程中电子式交流电能表指由公共事业部门集中采购管理，采用直接接入方式测量居民、公建配套、小型工商业等用户电能的电子式单、三相有功电能表。该表可具有分时计量、数据通讯等功能。
4计量性能要求
4.1基本误差
电能表的基本误差用相对误差表示。在规定的参比条件下，电能表的基本误差限应满足表1和表2规定。
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测量。考虑到电能表订货时的技术要求以及使用中检查合格后可延长检定时间间隔的需要，表1和表2规定的基本误差限均为首次检定要求的80%，如不需要延长检定时间间隔的检查按首次检定的要求。
4.2潜动
JJG（沪）56-2016
电流线路不加电流，电压线路加115%的参比电压，电能表的测试输出在规定的时限内不应产生多于一个脉冲。
4.3起动
在参比频率、参比电压和cos@=1的条件下，电能表电流线路通以表3规定的起动电流（三相电能表各相同时加电压和通起动电流），在规定的时限内电能表应能起动并连续记录电能。
如果该电能表为用于双向电能测量仪表，则该试验应用于每一个方向的电能测量。表1
单相电能表和平衡负载时三相电能表的基本误差限电能表准确度等级
负载电流1
0.05h≤<0.1
0.1≤≤Imax
0.1h≤<0.2
0.2≤≤max
功率因数
注：①一基本电流；Imar，一最大电流0.5Lwww.bzxz.net
基本误差限/%
②角?是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载，2
负载电流
JJG（沪）56-2016
表2不平衡负载时三相有功的基本误差限每组元件功率因数
0.1,≤≤Imax
0.2≤≤max
电能表准确度等级
基本误差限%
注：①不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电流，其余各相电流线路无电流。
角0是指加在同一组驱动元件的相（线）电压与电流间的相位差。cosO适用于有功电能表。表3电能表的起动电流
准确度等级
起动电流(A)
4.4时钟日计时误差
对具有计时功能的电能表，在参比条件下，其内部时钟日计时误差限为土0.5s/d。4.5电能表批的极限质量水平
当需检查的电能表数量较大时，可采用统计抽样的方法来判定该电能表批的质量水平。根据GB/T2828.2-2008《计数抽样检验程序第2部分：按极限质量（LQ）检索的孤立批检验抽样方案》，本规程采用极限质量水平LQ=5%，使用方风险10%的抽样方案。通用技术要求
5.1信息
电能表铭牌或显示单元应能够辨识到下列信息。一名称和型号：
制造厂名；
制造计量器具许可证标志和编号：一产品所依据的标准：
顺序号和制造年份：
JJG（沪）56-2016
参比频率、参比电压、标定电流和最大电流：仪表常数：
准确度等级；
一计量单位
5.2外观
仪表外观完好，按钮正常，电能显示清晰，能够准确读数：封印应完好无损，6
计量器具控制
检定条件
确定受检电能表计量性能应满足表4的参比条件表4参比条件及其允许偏差
有功电能表准确度等级
参比条件
环境温度
参比频率的外
部磁感应强度
参比值
参比温度
参比电压
参比频率
正弦波
磁感应强
度为零
±2℃
允许偏差
波形畸变因数小于/%
±2℃
磁感应强度使电能表误差变化不超过/%0.2
注：①磁感应强度在任何情况下应小于0.05mT。6.2其他影响量
检定电能表时，其他影响量及其允许偏差不超过JJG596-2012、JJG691-2014中的有关规定。
计量标准器及主要配套设备
检定电能表时，使用的电能表检定装置须符合JJG597-2005中的有关规定6.45
检定项目
6.4.1单个电能表使用中检查检定项目：4
外观、信息和功能检查；
一潜动试验；
一起动试验；
一测定基本误差：
一日计时误差：
6.4.2电能表批使用中检查检定项目：电能表批的极限质量水平。
6.5检定方法
6.5.1外观和功能检查
JJG（沪）56-2016
对于使用后的电能表，应能够准确辨别必要的信息，能够准确读取电能读数，仪表的功能应符合要求。
对于表壳损坏、封印破坏、接线柱无法再接线及影响检定的表，应使用替换表。6.5.2潜动试验
试验时，电流线路不加电流，电压线路施加电压应为参比电压的115%，cos?=1，测试输出单元所发脉冲不应多于1个。潜动试验最短试验时间△t见式（1)：600×10%
1级表：At≥-
CmU,Imas
2级表：At≥480×10[min]
其中：
电能表输出单元发出的脉冲数，imp/kWh：U。——参比电压，V;
Imx最大电流，A；
系数，对单相电能表，m=l；对三相四线电能表，m=3：6.5.3起动试验
在电压线路加参比电压U.和cos@=1的条件下，电流线路的电流升到表3规定的起动电流Io后，电能表在起动时限to内电能表应能起动并连续记录。时限按式（2）确定：5
式中：
起动电流，A；
6.5.4测定基本误差
JJG（沪）56-2016
60×1000
to≤1.2x
Cmu,le
测定受检电能表基本误差过程中，应遵守6.1、6.2、6.3规定。(2)
在cos?=1条件下，电压线路加参比电压，电流线路通标定电流I，预热15min，按负载电流从I逐次减小的顺序测定基本误差。6.5.4.1测定基本差应调定的负载功率在参比频率和参比电压下，对电能表进行使用中检查时，通常应在表5和表6规定的负载功率下测定基本误差。
表5检定单相电能表和平衡负载下的三相电能表时应调定的负载功率电能表
负载电流?
电能表准确度
①cosΦ=0.8C只适用于1级有功电能表。②当1mx≥4I，时，应增加0.5lmx测试点。cos@=l
Imax, (0.5max),b
0.116,0.0516
cosp=0.5L:
cosΦ=0.8c
Imax(0.5/max）Ib0.2b
表6三相有功电能表分组检定时应调定的负载功率电能表
负载电流
电能表准确度
6.5.4.2用比较法进行电能表检定cos6=1
Imx, Io,0.16
cosC-0.5L
Imax,I,0.21b
标准电能表与被检电能表都在连续工作的情况下，用被检电能表输出的脉冲控制标准电能表计数来确定被检电能表的相对误差。被检电能表的相对误差Y（%）按（3）式计算。6
式中：
式中：
实测脉冲数：
JJG（沪）56-2016
m。-m
×100，（%）
算定（或预置）的脉冲数，按（4）式计算。m。=
C,·K,·K
N——被检电能表脉冲数；
一标准表的（脉冲）仪表常数（imp/kWh)：CL—被检电能表的仪表常数（imp/kWh)；(3)
K，、K。——标准表外接的电流、电压互感器变比。当没有外接电流、电压互感器时，K，和K，都等于1。
要适当地选择被检电能表的脉冲数N和标准表外接的互感器量程或标准表的倍率开关档，使算定（或预置）脉冲数和实测脉冲数满足表7的规定，同时每次测试时限不少于5s。6.5.4.3算定脉冲数和显示被检电能表误差的小数位数表7算定（或预置）脉冲数和显示被检电能表误差的小数位数检定装置准确度等级
算定（或预置）脉冲数
显示被检电能表误差的小数位数（%）6.5.4.4重复测定次数原则
每一个负载功率下，至少记录两次误差测定数据，取其平均值作为实测基本误差值。如不能正确地采集被检电能表脉冲数，舍去测得的数据。若测得的相对误差等于0.8～1.2倍被检电能表的基本误差限，再进行两次测定，取各次测定数据的平均值计算相对误差。6.5.5测定日计时误差
电压线路（或辅助电源线路）加参比电压1h后，用标准时钟测试仪测电能表频率输出，7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
