JJG (京) 3001-2017 户用超声波燃气表
JJG (京) 3001-2017
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

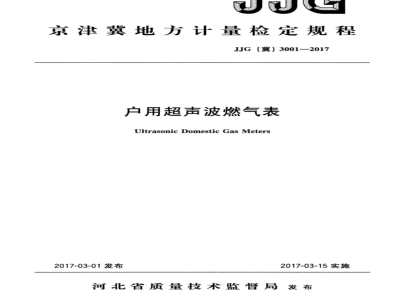

京津冀地方计量检定规程
JJG（冀）3001—2017
户用超声波燃气表
UltrasonicDomesticGasMeters
2017-03-01发布
2017-03-15实施
河北省质量技术监督局发布
JJG（翼冀）3001—2017
户用超声波燃气表检定规程
VerificationRegulation of
UltrasonicDomesticGasMeters
归口单位：河北省质量技术监督局主要起草单位：河北省计量监督检测院（冀）3001—2017
北京市计量检测科学研究院
天津市计量监督检测科学研究院参加起草单位：浙江威星智能仪表股份有限公司辽宁思凯科技股份有限公司
廊坊新奥燃气设备有限公司
石家庄新奥燃气有限公司
本规程委托河北省计量监督检测院负责解释本规程主要起草人：
JJG（冀）3001—2017
陈世砚（河北省计量监督检测院）孟成林（河北省计量监督检测院）杨有涛（北京市计量检测科学研究院）赵轶（天津市计量监督检测科学研究院）本规程参加起草人：
邢静芳（河北省计量监督检测院）牛立娜（河北省计量监督检测院）杨绵
（河北省计量监督检测院）
李国栋
（河北省计量监督检测院）
（河北省计量监督检测院）
张大鹏
（河北省计量监督检测院）
（浙江威星智能仪表股份有限公司）史健君
（辽宁思凯科技股份有限公司）张春林（廊坊新奥燃气设备有限公司）董艳娥（石家庄新奥燃气有限公司）引言
2引用文件·
3术语和计量单位
3.1术语
3.2计量单位
4概述
4.2结构
4.3用途
5计量性能要求
流量范围·
JJG（冀）3001—2017
准确度等级和最大允许误差：
6通用技术要求·Www.bzxZ.net
铭牌和标记
外观·
封印·
显示器
密封性·
压力损失：
附加装置功能，
计量器具控制
检定条件
检定项目
检定方法·
检定结果的处理
检定周期
附录A
附录B
燃气表附加装置功能检测
检定证书/检定结果通知书内页信息及格式...(I)
（2）
（3）
（3）
（5）
（5）
（5）
（5）
JJG（冀）3001—2017
本规程以国际法制计量组织（OIML）的国际建议R137-1&2：2012《气体流量计》（GasMeters）和欧盟标准EN14236：2007《户用超声波燃气表》（Ultrasonicdomesticgasmeters）为主要技术依据，参考了国家检定规程JJG577一2012《膜式燃气表》和JG1030一2007《超声流量计》，并综合我国户用超声波燃气表的现状进行制定的。在主要的技术指标上与国际建议和欧盟标准等效。本规程按照JJF1002一2010《国家计量检定规程编写规则》编写。本规程规定了范围、引用文件、术语和计量单位、概述、计量性能要求、通用技术要求、计量器具控制等内容。
本规程所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。本规程是首次发布。
1范围
JJG（冀）3001—2017
户用超声波燃气表检定规程
本规程适用于京津冀地区的、以时间差法为测量原理的封闭管道用户用超声波燃气表（以下简称燃气表）的首次检定和使用中检查。2引用文件
JJG577—2012膜式燃气表
JJG1030—2007超声流量计
JJF1001通用计量术语及定义
JJF1004
流量计量名词术语及定义
GB/T6968膜式燃气表
GB/T32201-2015气体流量计
OIMLR137-1&2：2012气体流量计（GasMeters）EN14236：2007户用超声波燃气表（Ultrasonicdomesticgasmeters）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3术语和计量单位
3.1术语
3.1.1最大流量（qmax）maximumflowrate燃气表满足计量性能要求的上限流量。3.1.2最小流量（qmin）minimumflowrate燃气表满足计量性能要求的下限流量。3.1.3分界流量（q.）
transitionalflowrate
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。3.1.4流量范围flowraterange
由燃气表最大流量和最小流量所限定的范围。3.1.5声道acousticpatch
超声波信号在成对的超声波传感器间传播的实际路径。3.1.6传播时间transittime
超声波信号在流体介质部分传播的时间。3.1.7声道角transmissionangle声道与管道轴线之间的夹角。
3.1.8超声波传感器ultrasonictransducer用于产生和接收超声波信号的装置。1
3.1.9最大工作压力（力mx）
JJG（冀）3001—2017
maximum working pressure
燃气表正常工作所能承受的压力上限值。pressureloss
3.1.10压力损失（△p）
燃气表在最大流量的条件下，进气口与出气口之间的压力降。3.1.11累积流量（Q）integratingvalue在一定时间内流过燃气表的流量值。3.1.12欠压值minimumoperatingvoltage保证附加装置正常工作的设定最低的电压值。3.1.13附加装置ancillarydevices在燃气表基本结构基础上所增加的附加功能的装置，该装置可执行某些特定的功能，如预付费功能、远程读表功能等。3.2计量单位
累积流量：立方米，符号m\；升，符号L。3.2.2
瞬时流量：立方米每小时，符号m\/h。3.2.3
压力：帕斯卡，符号Pa；千帕，符号kPa。3.2.4
温度：摄氏度，符号℃。
4概述
4.1原理
超声波在流动的介质中顺流方向和逆流方向的时间差与流体的平均流速成正比，通过计算超声波的传播时间差得到流速，由流速与声道在封闭管道截面积的乘积即可获得到流体的流量。时间差法户用超声波燃气表的基本原理如图1所示。图1时间差法燃气表的基本原理示意图燃气表超声波顺流和逆流传播时间与各量之间的关系如式（1）和式（2）所示：tdown=tAB
tup=tBA
式中：
t down
C+UmcoSg
c-Umcosg
超声波在流体中顺流传播的时间，S；(1)
JJG（冀）3001—2017
超声波在流体中逆流传播的时间，s；声道长度，m；
-声波在流体中传播的速度，m/s；流体的平均速度，m/s；
$——声道角，（°)。
根据式（1）和式（2）可推算出流体的平均速度，见式（3）：Um
L_[1-1
2costdow
由封闭管道中燃气的平均速度与声道横截面面积S，可得到瞬时流量，见式（4)。
q=3600×m×S
式中：
S-声道横截面面积，m；
一瞬时流量，m2/h。
4.2结构
燃气表通常由外壳、流体通道、超声波传感器、显示器、主控模块和电池等部件组成，也可带有流体整流器、温度/压力信号采集器、通讯信号端口和控制阀门，如图2所示。
图2户用超声波燃气表一般结构示意图1一显示器；2一电池；3-主控模块；4一流体流动方向；5—超声波传感器；6一控制阀门（可选用）；7一外壳；8一流体通道；9流体整流器（可选用）4.3用途
燃气表主要用于计量燃气的累积体积流量，应用于户用燃气计量场合。5计量性能要求
5.1流量范围
燃气表流量范围应符合表1的规定。3
JJG（冀）3001—2017
表1流量范围
最大流量qmax
最小流量qmin
单位：m/h
分界流量q:
注：最小流量值可以比表中所列的最小流量上限值小，但是该值应是表中的某个值，或者是某个值的十进位约数值。
准确度等级和最大允许误差
燃气表的准确度等级和最大允许误差应符合表2的规定。表2准确度等级和最大允许误差
准确度等级
最大允许
qmiq通用技术要求
铭牌和标记
首次检定
使用中检查
燃气表铭牌或表体应清晰、永久性地标明：a）制造商名称或注册商标；
b）产品名称；
c）型号规格；
d）准确度等级；
e）出厂编号；
f）制造计量器具许可证标志和编号：g）流量范围；
h）最大工作压力；
i）制造年月；
首次检定
j）适用环境温度范围（如果是一10℃～十40℃可不标注）；k）电源（电压）型号标记：
1）防爆标志及编号；
m）标明气体流向的箭头或文字；注：
使用中检查
1对于单向计量的燃气表，在表体上应采用一种筒洁明了的方式标示气体流向。2对于双向计量的燃气表，应在燃气表上用双箭头标示气体流向。n）其他有关技术指标（如适用）。4
6.2外观
JJG（冀）3001—2017
新制造的燃气表外壳涂层应均匀，不应有明显的气泡、脱落、划痕等现象。燃气表的零部件和连接件应能耐燃气介质腐蚀或具有可靠的防腐层。6.3封印
6.3.1机械封印
燃气表应具有防护装置即不经破坏不能打开的封印。凡能影响计量准确度的任何人或机械干扰，应在检定封印上或保护标志上留下可见的永久性的损坏痕迹。6.3.2电子封印
燃气表应有对燃气表数据进行保护的功能，并能记录历史修改过程，避免意外更改。6.4显示器
燃气表的显示器应清晰易读，显示的数字和表示功能的文字或符号应完整、整齐。电子显示器在一10℃～十40℃下清晰易读，无缺段、缺码等现象。若休眠状态可以通过按钮（或插卡、手持器）等方式唤醒。计数器应至少能满足燃气表累积流量在最大流量下工作6000h的累积流量。6.4.1燃气表在正常使用中应能显示以下内容：a）累积流量；
b）购气量和剩余气量（适用于带预付费装置的燃气表）。6.4.2显示器的分辨力
燃气表显示器的分辨力应符合表3的规定。表3显示器的分辨力
最大流量qmx
检定状态下
注：检定信号应有满足检定需要的信号输出或通讯信号。6.4.3零流量
正常使用状态下
在介质静止状态下燃气表显示及内部存储的累积流量指示值应不发生变化。6.4.4防逆功能
如果燃气表的设计是单方向使用，当气体流人方向与规定流向相反时，累积流量指示值不发生变化，带控制阀门的燃气表应能自动关闭控制阀门。6.5密封性
燃气表应在1.5倍最大工作压力下无漏气。6.6压力损失
燃气表压力损失最大允许值不得超过表4的规定。表4压力损失最大允许值
压力损失最大允许值
不带控制阀
带控制阀
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
