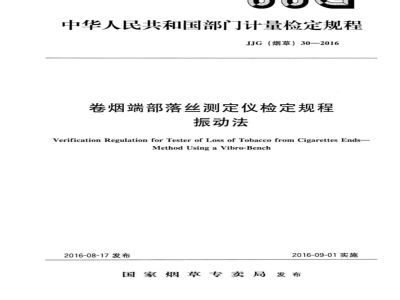

中华人民共和国部门计量检定规程JJG（烟草）30—2016
卷烟端部落丝测定仪检定规程
振动法
VerificationRegulationforTesterofLossofTobaccofromCigarettesEnds-Method Using aVibro-Bench
2016-08-17发布
2016-09-01实施
国家烟草专卖局发布
JJG（烟草）30—2016
卷烟端部落丝测定仪检定规程
振动法
VerificationRegulationforTesterofLossofTobaccofromCigarettesEndsMethodUsingaVibro-BenchJJG（烟草）30—2016
本规程经国家烟草专卖局2016年8月17日批准，并自2016年9月1日起实施。
归口单位：国家烟草专卖局科技司主要起草单位：中国烟草标准化研究中心湖北中烟工业有限责任公司
浙江中烟工业有限责任公司
广西中烟工业有限责任公司
河南中烟工业有限责任公司
中国科学院合肥物质科学研究院本规程委托全国烟草标准化技术委员会负责解释本规程主要起草人：
吴晓松
蒋志才
李志刚
参加起草人：
杨荣超
陈立新
米芳芳
王红霞
张鹏飞
陶永峰
胡中军
王娟娟
史占东
JJG（烟草）30—2016
（中国烟草标准化研究中心）
（中国科学院合肥物质科学研究院）（浙江中烟工业有限责任公司）（中国科学院合肥物质科学研究院）（中国烟草标准化研究中心）
（中国烟草标准化研究中心）
（浙江中烟工业有限责任公司）（中国烟草标准化研究中心）
（中国烟草标准化研究中心）
（广西中烟工业有限责任公司）（湖北中烟工业有限责任公司）(河南中烟工业有限责任公司）
（中国烟草标准化研究中心）
（中国科学院合肥物质科学研究院）（湖北中烟工业有限责任公司）(浙江中烟工业有限责任公司）
（广西中烟工业有限责任公司）(河南中烟工业有限责任公司）
（中国烟草标准化研究中心）
引用文件
概述·
计量性能要求
通用技术要求
5.1外观检查.·
工作状态检查
计量器具控制·
检定条件
检定项目…
检定方法…
检定结果的处理
检定周期·
附录A
JJG（烟草）30—2016
端部落丝测定仪检定记录表
（3）
（5）
1范围
JJG（烟草）30—2016
卷烟端部落丝测定仪检定规程
振动法
本检定规程适用于振动法卷烟端部落丝测定仪的首次检定、后续检定和使用中检查。2引用文件
本规程引用了下列文件：
GB/T16447烟草及烟草制品调节和测试的大气环境GB/T22838.17--2009卷烟和滤棒物理性能的测定第17部分：卷烟端部掉落
烟丝的测定振动法
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3概述
振动法卷烟端部落丝测定仪，主要由振动台、驱动装置、称重单元和测量控制单元等部分组成，如图1所示，符合GB/T22838.17一2009中4.2的规定。盖板
振动台
称重单元
图1振动法卷烟端部落丝测定仪示意图测量
驱动装置
通过将一定数量卷烟试料放人截面形状符合余弦函数的振动台内，进行水平方向往复运动的振动，对卷烟端部掉落的烟丝量进行测定，由式(1)计算得到：mLOE
式中：
卷烟端部落丝量，单位为mg/支；卷烟试样振动后掉落烟丝的质量，单位为mg；(1)
JJG（烟草）30—2016
一测试卷烟试样的数量，单位为支。计量性能要求
振动台振幅满足（19.5士0.5)mm。4.1
振动频率满足（300士1)次/min。4.2
振动次数满足（600士1)次。
振动台尺寸如图2所示：
图2振动台示意图
振动台侧缝隙宽度B满足（10.0士1.0)mm。档板
振动台有效测试宽度C满足（设定值土1.0)mm。振动台长度L满足（208.0士1.0)mm。盖板与余弦函数波谷之间距离H满足（13.0士0.5)mm。2元
振动台波纹板纵截面余弦函数y=A,cos余弦函数的振幅A，满足(1.3士0.1)mm。4.4.5.1
4.4.5.2余弦函数的波长入满足（26士1)mm。称重单元，质量测量最大允许误差士0.005g。4.5
通用技术要求
外观检查
仪器外观应洁净、无污损，铭牌标注清晰，附件完整。5.2
2工作状态检查
仪器应水平放置在无振动、平整的工作面上。仪器工作正常，显示器应显示正常。2
计量器具控制
JJG（烟草）30—2016
计量器具控制包括：首次检定、后续检定和使用中检查。6.1检定条件
6.1.1环境条件
温湿度和大气压条件符合GB/T16447中要求。6.1.2检定用仪器设备
6.1.2.1数显游标卡尺：测量范围：(0~300)mm，精度0.01mm。6.1.2.2转速表（光电式）：测量范围：不低于500次/min，分辨力不低于0.1次/min；计数功能分辨力1次。
6.1.2.3振动台专用测试装置：测量范围：X轴不低于220mm，Y轴不低于20mm，系统测量精度0.02mm。
标准础码：质量为50g、100g、200g的三个码，准确度等级满足F1级。6.1.2.4
6.2检定项目
卷烟端部落丝测定仪的检定项目见表1。表1检定项目表
检定项目
通用技术要求
振动频率
振动次数
侧缝隙宽度
有效测试宽度
盖板与余弦函数波谷之间距离
波纹板余弦函数振幅
波纹板余弦函数波长
称重单元
首次检定
后续检定
使用中检验wwW.bzxz.Net
注：表中“十”表示必须检定的项目，“二”表示可不检定、也可根据用户要求进行检定的项目。6.3检定方法
6.3.1基本性能
在GB/T16447所规定的测试环境条件下，测定仪运行正常。6.3.2通用技术要求的检定
对卷烟端部落丝测定仪的外观和工作状态进行检查，外观和工作状态应符合5.1和5.2的要求。
6.3.3振幅
JJG（烟草）30—2016
6.3.3.1如图3所示，在振动台水平面上选取基准面Z，在振动台宽度边上选定一点记为a，将振动框水平拨至最大振幅点A、B两处时，a点对应的位置分别为a和a2，量出a，和a2到基准面的距离1,和L2，两个距离的差值1l,一l2|/2即为振幅。A
图3振动框示意图
1一振动框（虚线部分为振动框的振动幅度)；2一游标卡尺6.3.3.2在振动台宽边1/3宽度等分位置取3点，按照6.3.3.1方法，共测试3次，取平均值作为检定结果，其结果应符合4.1要求。6.3.4振动频率
使用光电式转速表的频率功能进行测试。设置振动次数600次，在运动单元上贴上反射标记，打开转速表并调节到频率功能，将转速表的可见光束对准反射标记，启动仪器开始振动，转速表自动测出实时振动频率。在振动过程中任意时刻开始以30s间隔连续读取3个测量值，取平均值作为检定结果，其结果应符合4.2的要求。注：反射标记应粘贴在振动台边缘，每个振动周期内可见光束只经过一次反射标记。6.3.5振动次数
使用转速表的计数功能进行检测。设置振动次数600次，在运动单元上贴上反射标记，打开转速表并调节到计数功能，将转速表的可见光束对准反射标记，启动仪器开始转动，转速表开始计数，直到仪器停止后，显示最终振动次数。测试3次，取平均值作为检定结果，其结果应符合4.3的要求。6.3.6振动台尺寸
6.3.6.1用游标卡尺测试振动台侧缝隙宽度，在长度方向上任意5个位置分别读取测量值，取平均值作为检定结果，其结果应符合4.4.1的要求。6.3.6.2用游标卡尺测试调节挡板后有效测试宽度，分别设置90mm、110mm两个位置，分别测试5次，取平均值作为检定结果，其结果应符合4.4.2的要求。6.3.6.3用游标卡尺测试振动台长度，在不同位置测试5次，取平均值作为检定结果，其4
结果应符合4.4.3的要求。
JJG（烟草）30—2016
6.3.6.4盖板与振动台波纹板余弦函数波谷之间距离用振动台检定专用测试装置进行测试，测出6个完整的余弦函数波形，得到6个盖板到余弦函数波谷的数值，每个测量值与标准值的差值应符合4.4.4的要求。6.3.6.5振动台波纹板余弦函数的振幅用振动台专用测试装置进行测试，测出6个完整的余弦函数波形，得到振动台余弦函数的振幅值，每个测量值与标准值的差值应符合4.4.5.1的要求。
6.3.6.6振动台波纹板余弦函数的波长用振动台专用测试装置进行测试，测出6个完整的余弦函数波形，得到6个波长值，每个测量值与标准值的差值应符合4.4.5.2的要求。6.3.7称重单元
选取50g、100g、200g码，用称量单元对每个码重复测5次，每个测量值与码标定值差值应符合4.5的要求。
6.4检定结果的处理
按本规程的要求，检定结果合格的出具检定证书，检定结果不合格的出具检定结果通知书，并注明不合格项目。
检定证书中应包括卷烟端部落丝测定仪各项检定指标的结果和检定结论6.5检定周期
振动法卷烟端部落丝测定仪的检定周期通常为1年，经过修理后应及时检定。附录A
送检单位
送检编号
环境温度/℃
外观检查
[2,-21/2
JJG（烟草）30—2016
端部落丝测定仪检定记录表
原始记录编号
出厂编号
环境相对湿度/%
通用技术要求
工作状态检查
振动振幅/mm
振动频率/（次/min）
转速表
振动台侧缝隙宽度
调节挡板后有效
测试宽度
振动台长度
盖板与余弦函数波谷
之间距离
余弦函数的振幅
余弦函数的波长
称重单元
检定员
平均值
转速表
振动台尺寸/mm
核验员
振动次数/次
平均值
平均值
平均值
