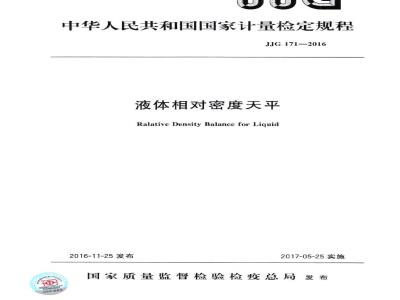

中华人民共和国国家计量检定规程JJG171—2016
液体相对密度天平
Ralative DensityBalance for Liquid2016-11-25发布
2017-05-25实施
国家质量监督检验检疫总局发布JJG171-2016
液体相对密度天平检定规程
VerificationRegulation ofRalativeDensity Balance for Liquid
JJG171—2016
代替JJG171—2004
归口单位：全国质量密度计量技术委员会起草单位：上海市计量测试技术研究院山东省计量科学研究院
本规程委托全国质量密度计量技术委员会负责解释本规程主要起草人：
JJG171—2016
翟潮庆（上海市计量测试技术研究院）史莉（山东省计量科学研究院）参加起草人：
王健（上海市计量测试技术研究院）引言
1范围·免费标准下载网bzxz
引用文件
3术语和计量单位·
3.1术语·
3.2计量单位
4概述
原理·
4.3结构图…
5计量性能要求·
最大允许误差
5.2灵敏度
5.3分度值
6通用技术要求
外观及标志·
6.2测锤质量
6.3配套设备要求
7计量器具控制·
7.1检定条件：
7.2检定项目及检定方法
8检定结果的处理和检定周期：
8.1检定结果的处理.·
8.2检定周期
JJG171—2016
（0～40.5）℃温度下蒸馏水相对密度附录A
附录B
液体相对密度天平检定记录表格附录C
液体相对密度天平检定证书内页格式录
附录D
液体相对密度天平检定结果通知书内页格式(I)
（3）
JJG171—2016
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和JJF1229《质量密度计量名词术语及定义》共同构成支撑本规程修订工作的基础性系统规范。
本规程的修订主要是根据多年的实际应用情况，对JJG171一2004中部分描述做修改。与JJG171一2004相比，除编辑性修改外，主要技术变化如下：增加了部分引用文
取消了专用础码等术语
增加了测锤、
骑码等相关术语；
修改了相对密度值修正值公式。本规程历次版木发布情况为：
2004液体相对密度天
JG171-1985液体比重大平
1范围
JJG171—2016
液体相对密度天平检定规程
本规程适用于液体相对密度不超过2.0000的机械式液体相对密度天平（以下简称天平）的首次检定、后续检定和使用中检查。2引用文件
JJG99—2006码
JF1229—2009质量密度计量名词术语及定义OIMLR76-1：2o06（E）非自动衡器（Non-automaticweighinginstruments）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3术语和计量单位
3.1术语
3.1.1测锤系统weightsystem
由相对固定体积和质量的测锤、双钩码及悬线金属丝所组成的系统。3.1.2测锤plumb
由相对固定体积和质量的玻璃棒构成。在20℃时测锤体积为5cm。3.1.3骑码rider
放置和移动于横梁槽口上的专用码。3.1.4钩码hookedweight
顶部带有钩型的15g码。
3.1.5横梁槽口channelbeam
天平横梁上均勾分布10个V形凹槽，专门放置各种骑码。3.1.6横梁分度的问距spaceofbeamgraduation横梁分度尺上两个相邻的槽口中心距。3.1.7相对密度ralativedensity指在规定条件下物质密度p与参考物质密度p2之比，即d=，为无量纲的量。02
本规程中“相对密度”指的是液体密度β在温度t时与蒸馏水在温度20℃下之比，即d2o，其表达式为d2=P。
3.1.8密度分度值scaleinterval天平的任意相邻两个槽口之间的相对密度差值。本规程中的天平1分度相当于0.0001（相对密度值）。
3.2计量单位unit
JJG171—2016
液体相对密度天平的计量单位是无量纲的（来自于JJF1001一2011第3.8条的3款）4概述
4.1原理
天平利用了阿基米德定律和杠杆原理，是用一标准测锤浸没于液体中获得浮力而使横梁失去平衡，然后在横梁的V形槽里放置各种定量骑码，使横梁恢复平衡，即能正确测出该液体的相对密度值。
4.2用途
天平主要是医疗，化工，科学研究等部门的实验室，用于测定液体相对密度的计量仪器。
4.3结构图
天平结构图如图1所示。
图1液体相对密度天平结构图
1—水平调整脚，2支柱紧定螺丝，3托架，4—玛瑙刀座，5—平衡调节器，6—横梁，7—重心铊；8一弯头温度计；9温度表夹10测锤；11—玻璃量筒；1215g钩码；13一骑码：14一指针5计量性能要求
5.1最大允许误差
天平的最大允许误差应能达到表1所规定的要求。2
计量性能
JJG171—2016
表1天平的最大允许误差
测锤系统与15g钩码的质量差值
测锤体积差所引起的相对密度误差横梁分度的间距差所引起相对密度误差天平变动性所引起的相对密度误差以上三项指标之和的相对密度误差首次检定
±8分度
最大允许误差
主4分度
4分度
±3分度
后续检定
主10分度
使用中检查
±10分度
注：“以上三项指标”系指测锤体积差、横梁分度的间距差、天平变动性所引起的相对密度误差。
5.2灵敏度
天平灵敏度不小于1mm。
5.3分度值
分度值应以1×10°，2×10或5×10°形式表示，指数k为正整数、负整数或等于零。
6通用技术要求
6.1外观及标志
6.1.1外观质量
天平外观不应有影响性能的机械损伤，其结构与控制件应完整，操作灵活，所有配件应齐全。
5g、500mg骑码的刃部应光滑成弧形，其夹角不得大于横梁分度槽夹角的2/3，且不应有不规则的弯曲。
天平横梁的表面应光洁，不得有裂痕、砂眼、毛刺。分度槽必须平滑，不得有毛刺、锯齿状的缺陷。
横梁上的平衡指针尖与立柱架上的固定的指针尖应在同一水平轴线上，针尖间距不应超过1mm。
刀子的刃口和刀承工作面不得有裂痕、毛刺等缺陷。测锤的表面应光滑，不得有疤痕、气泡、残缺等现象。如测锤内附有温度计，其分度牌应紧密附着于测锤内壁，不得滑动。测锤的悬丝应以直径（0.15~0.20）mm的白金丝或是耐腐蚀、不亲水和不易折断的材料制成。
双钩码的盖旋紧后不得留有显见缝隙。6.1.2标志
天平出厂时，其产品上应具备清晰耐久的制造厂名称、型号、出厂编号和制造计量器具许可证标志以及编号。
6.2测锤质量
单只测锤的质量值应大于10g。
6.3配套设备要求
6.3.1温度计
JJG171—2016
配套的温度计的分度值优于0.5℃。其计量性能应符合相应检定规程要求。6.3.2配套磁码
配套码的质量允差及数量应符合表2要求。其他性能应符合JJG99《码》的要求。表2配套码的质量充差要求
计量器具控制
标称质量值
质量允差/mg
计量器具控制包括首次检定、后续检定和使用中检查。7.1检定条件
7.1.1环境条件
环境温度应满足（20士5）℃，相对湿度不大于80%，且无影响计量性能的振动和气流的存在等。
首次检定、后续检定时应在（20士5）℃的蒸馏水中进行；使用中的检查应在（20士10）℃的蒸馏水中进行。
检定前后蒸馏水的温度差不应超过0.5℃。7.1.2检定用计量器具
a）温度计
温度计的测量范围为（0～50）℃，最小分度值应不大于0.2℃。b）专用标准码
检定用的专用标准码应满足表3要求。其他性能应符合JJG99《码》的要求。表3检定用的标准码
标称质量值
质量允差/mg
JJG171—2016
表3（续）
标称质量值
质量允差/mg
注：天平挂钩上分别挂上495mg、490mg、485mg、480mg、475mg的骑码，在横梁平衡时，相当于相对密度的读数为0.099、0.098、0.097、0.096、0.095。7.2检定项目及检定方法
7.2.1检定项目
天平的首次检定、后续检定和使用中检查应按照表4的项目进行。表4天平检定项目一览表
检定项目
外观及标志
配套设备检查
测锤系统与15g钩
码间的质量差值
单只测锤质量
天平灵敏度
测锤体积差所引起
的相对密度误差
横梁分度的间距差所
引起的相对密度误差
天平变动性所引起
的相对密度误差
以上三项指标之和
的相对密度误差
注：“十”为应检项目，“一”为可不检项目。7.2.2外观及标志检查
应符合6.1的要求。
7.2.3配套设备检查
配套温度计应符合6.3.1的要求。配套础码应符合6.3.2的要求。
首次检定
后续检定
使用中检查
JJG171—2016
7.2.4测锤系统与15g钩码之间质量差值的检定天平的底座应放在坚固、稳定的工作台上。将15g钩码挂在天平挂钩上，把5mg骑码放在横梁上的第5号槽口上，调整天平底座的水平螺钉，使横梁处于平衡位置。将15g钩码卸下，挂上整套测锤系统，观察天平的平衡位置。若天平不平衡，移动5mg骑码，使天平达到平衡，其差值应符合表1要求。注：5mg骑码每移动一分度值，挂钩上所挂的质量值变化为0.5mg。7.2.5单只测锤质量的检定
将单个测锤卸下，用专用标准码代替测定测锤的质量。移动5mg骑码，使天平达到平衡，应符合6.2的要求，即重新平衡后5mg骑码槽口位置小于平衡前槽口位置。
注：5mg骑码向挂钩方向移动时，示值为正，反之为负。7.2.6天平灵敏度的检定
测锤在蒸馏水中平衡时，将5mg骑码挂到天平横梁槽口后，当天平处于平衡状态下，轻轻地将另一个5mg骑码挂到天平挂钩上：指针平衡位置静止点的偏离量应符合5.2要求。
7.2.7天平相对密度的检定
7.2.7.1测锤体积差所引起相对密度误差的检定在符合7.1.1条件下，将蒸馏水倒入玻璃量筒至适当高度，并在筒内插人一支温度计，待5min后读取蒸馏水的温度值。清洗测锤和悬丝，将整套测锤系统挂到挂钩上，调整天平使其平衡。再将测锤放人蒸馏水中，并检查测锤和金属丝，测锤周围和金属悬丝上不得附有气泡。检定时若蒸馏水的温度偏离20℃，其相对密度值按公式（1）进行修正：d2=d.[1+a(20-t)]
式中：
d，一天平在t℃时测得的相对密度值；α——玻璃测锤材料的体积膨胀系数，取0.000025℃-1；t——检定时蒸馏水的温度，℃。(1)
将5g骑码或者4.5g骑码和475mg～495mg任意一只骑码（当相对密度小于1时）挂在挂钩上，并在横梁的V型凹槽上放置适量的骑码，使其平衡。根据所挂磁码算出的相对密度值和测得的水温，按公式（1）进行修正，其结果与附录A表所列的相对密度值作比较，两者差值应符合表1要求。7.2.7.2横梁分度的间距差所引起相对密度误差的检定按7.2.7步骤，当天平横梁处于平衡时，观察5mg骑码放置在横梁V型凹槽口的位置并以此作为零位。
a）在相对密度大于1情况下
将挂钩上5g钩码取下，放在第9号凹槽上，同时将500mg钩码放在挂钩上，观察是否平衡，若不平衡，移动5mg骑码，使其平衡。然后，将5g骑码移至第8号凹槽上，挂钩上再加放500mg骑码，观察平衡。按6
JJG171—2016
照上述方法依次检定第7、6、、2、1凹槽口，将每一槽口平衡位置与零位作比较，其偏离零位的量即为每个槽口的相对密度误差，均应符合表1要求。b）在相对密度小于1情况下
将挂钩上4.5g骑码取下，把5g骑码放在第9号凹槽上，观察是否平衡，若不平衡，移动5mg骑码使其平衡。
将5g骑码移至第8号凹槽上，同时将500mg骑码挂到挂钩上，观察平衡。按照上述方法依次检定第7、6、、2、1凹槽口，将每一槽口平衡位置与零位作比较，其偏离零位的量即为每个槽口的相对密度误差。应符合表1要求。c）首次检定时应逐个槽口检定。后续检定和使用中检查可以只检1、3、5、7、9槽口。
7.2.7.3天平变动性的检定
取下挂钩上所加的。mg骑码，将横梁及挂钩吊环分别前后推动一次，再将横梁轻轻地掀下或抬
每次平衡位置的变化均应符合表1要求。，
7.2.8天平相对密度误美
测锤体积差，横梁分度的间距差，变动性所引起的相对密度误差之和应符合表1要求。
8检定结果的处理和检定周期
8.1检定结果的处理
按照本规程规定和要求，检定合格的液体相对密度天平发给检定证书，检定不合格的发给检定结果通知书，
并注明不合格项目。
8.2检定周期
一般不超过1年
