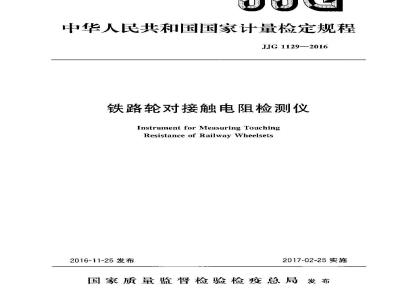

中华人民共和国国家计量检定规程JJG1129—2016
铁路轮对接触电阻检测仪
Instrument for Measuring TouchingResistance of Railway Wheelsets2016-11-25发布
2017-02-25实施
国家质量监督检验检疫总局发布JJG1129—2016
铁路轮对接触电阻检测仪
检定规程
Verification Regulation of Instrumentfor Measuring Touching Resistance ofRailwayWheelsets
JJG1129—2016
归口单位：全国铁路专用计量器具计量技术委员会铁路专川电学分技术委员会
主要起草单位：中国铁道科学研究院标准计量研究所南车青岛四方机车车辆股份有限公司参加起草单位：成都铁路局计量所本规程委托全国铁路专用计量器具计量技术委员会铁路专用电学分技术委员会负责解释本规程主要起草人：
JJG1129—2016
魏海虹（国铁道科学研究院标准计量研究所）曹戎（南车青岛四方机车车辆股份有限公司）周梦林（中国铁道科学研究院标准计量研究所）参加起草人：
蒲炜（成都铁路计量所）
KAOMiKAca
范围·
概述·
计最性能要求
3.1测量范围
示值误差
筱置影响
通用技术要求·
外观及通电检查
绝缘电阻··
交流腑压
分辨力·
5计量器具控制·
5.1检楚条件
检定项H
5.3检定方法·…·
6检定结果的处理·
检定周期·
JJC 1129---2016
附录A铁路轮对接触电阻检测仪检定记录格式附录B检定证书/检定结果通知书内页格式()
（1）
（2）wwW.bzxz.Net
：（3）
-TYKAONiKAca
JJG1129—2016
本规程根据TB/T1718
2003《铁道车辆轮对组装技术条件》、TB/T14638—2015
《机车轮对组装技术条件》中相关要求进行编制而成。本规程为首次发布。
KAOiKAca
1范围
JJG 1129—2016
铁路轮对接触电阻检测仪检定规程本规程适用于铁路轮对接触电阻检测仪（以下简称检测仪）的首次检定、后续检定和使用中检查。
2概述
捡测仪是测量铁路机车、车辆轮刘对接触电阻的铁路专用计最器县。检测仪由恒流源、电压测量、指示装置等部分组成。按指示装置不同，可分为数字试检测仪和模拟式检测仪。
3计量性能要求
3.1、测量范围
检测仪的测量范围应覆盖（0~～15）m2，限应不超过20 mα3.2示值误差
捡测仪的示值误差应不超过表1规定的技术要求。表 1检测仪的技术要求
测量点R所在范围
9.5≤R≤10.5
10. 53.3位置影响
技术要求
模拟式检测仪水平工作位置时的指示值与倾斜（不小于10\）时的指示值之差的绝对值应不大于 0. 25 mQ。
4通用技术要求
外观及通电检查
检测仪应有铭牌，铭牌上至少包括产品名称、规格型号、制造厂名、山厂编号、生产日期。各部位应装配牢固，不成有裂缝、松动及影响计量性能和可能使仪表损坏的缺陷。检測仪通电后，显示或指示清晰、完，功能正常。4.2绝缘电阻
检测仪电源输入端与外壳之间，施加500V直流电压时测得的绝缘电阻应不低于20 M0。
1.3交流附压
TYKAONiKAca
JJG 1129—2016
检测仪电源输入端与外壳之间施加50Hz、有效值为1.5kV的试验电压，历时1 min，捡测仪应无击穿或飞弧现象。4.4、分辨力
数字式检测仪的分辨力应不大于0.01m2：模拟式检测仪的最小分度值应不大于0. 25 mo.
4.5报警
具有报警功能的检测仪应能在设定值为10 mα时报警。5计量器具控制
计量器具控制包括首次检定、后续检定和使用小检查。5.1检定条件
5.1.1检定环境条件
5.1.1.1环境温度：（23±5）℃；5.1.1.2相对禄度：40%～75%；
5.1.1.3电源电压：变化不超过电源额定电压220V的上10%；5.1.1.4检定时应无影响正常工作的振动、冲出和强磁场；5.1.1.5模拟式检测仪T作位置要保持水平状态。5.1.2计量标准器及其主要配套设备检定川计量标准器和配套设备见表2。也可选用满足技术性能要求的其他计鼠器具。
表2计量标准器及其主要配套设备技术指标计量标准器或
配套设备
标雅电阻器
标准心流表
标电压源
绝缘电阻表
耐电压检测仪
检定项目
技术性能婆求
应具有四端测量功能，其示值误差应不超过士0.03m2，输出量应能覆盖被检检测仪所需要的景值，在检定模拟式检测仪时，调节细度应达到被检检测仪允许误差绝对值的1/10，标准电阻器（标准电阻、过渡电阻、电阻箱）的允许电流应不低于被检检测仪的工作电流
在检定的实际测量范围内的允许误差应不超过士0.2为在检定的实际测量范围内的充许误差应不超过士0.2%，稳定性及调节细度应不超过被检检测仪允许误差绝对值的1/10不低于10.0级：电压500V
不低于5级
检定项月列-表3。
标雄电
阻器法
标准电
乐源法
TYKAONiKAca
检定项目
外观及通电检查
绝缘电阻
交流耐压
分辨力
测量范围
示值误差
位置影响
JJG 1129—2016
表3检定项目一览表
首次检定
注：“十”表示应检定，“”表示可不定。5.3检定方法
5.3.1外观及通电检杏
日力观察和通电检查。
5.3.2绝缘电阻
后续检定
使用中检查
将500V绝缘电阻表两条导线分别连接检测仪电源输入端与外壳之间进行测量。5. 3. 3交流耐压
将耐压试验装置两试验端分别连接检测仪电源输人端与外壳，逐渐升高电乐，升至1.5 kV，历时 1 min，
5.3.1分辨力
目力检查。
5.3.5报警
采用可调式标准电阻器法或标准电压源法，接线方法与电阻示值的检定相同。缓慢调节标准电阻器或标准电压源的输出电压，直至检测仪达到设定值10mQ时，报警装置报警。
5.3.6测量范用
结合示值误差的检定进行。
5.3.7示值误养
电阻示值误差的检定，采用标准电阻器法或标准电压源法。5.3.7.1、检定点的选取
在测量范用内，选取不少于5个点，其中10 mQ点为必检点，5.3.7.2标准电阻器法
标雄电阻器法的检定原理线路如图1所示。KAoNiKAca
被检测仪
JJG 1129--2016
标准电阻器
图1标准电阻器法检定电阻示值误差的原理线图按图1所示，被检检测仪的电流输出端和利电压采样端分别与标电阻器的电流端和电压端相接。检定数字式检测仪时，调节标准电阻器至检定点相应的标称值，当被检检测仪的电流稳定后，读取检测仪的指示值；检定模拟式检测仪时，调节标准电阻器，使被检检测仪的指针指示在相应的刻度上，读取此时标准电阻器的指示值。数字式和模拟式检测仪电阻示值的绝对误差按式（1）计算：△=R—R.
式中：
4一检测仪示值的绝对误差，mQ；R
检测仪电阻示值，ma；
标准电阻器标准值，mQ
5.3.7.3标准电压源法
标推电压源法的检定原理线路如图2所示。(1)
检测仪的电流输出端串联一与检测仪输出电流大小和适应的负载电阻R，然后接标准电流表，电压采样端接标准电压源。调节标准电压源使模拟式检测仪的指针指示在相应的刻度上（数字式检测仪则使其显示相应的标称值），记下此时检测仪电阻示值、标准电流表利标准电压源的读数值，则检测仪电阻示值的标准值按式（2）计算：U.
武中：
R—检测仪电阻示值的标准值，mQ；U。--标准电压源的读数值，mV;I。标准电流表的读数值，A。
KAOMiKAca
标准电压源
JJG 1129—2016
被检检测仪
标电流表
图2标准电压源法检定电阻示值误差的原理线路图调节标准电压源，可测得不同检定点的标准值。数字式和模拟式检测仪电阻示值的绝对误差按式（3）计算：
AR'—R°
式中：
-检测仪示值的绝对误差，mQ；
检测仪电阻示值，mo；
一检测仪电阻示值的标准值，mQ。5.3.7.4仲裁检楚
仲裁检定时应采用标准电阻器法。5.3.8位置影响
将模拟式检测仪分别向前、后、左、右各倾斜不小于10°，对其10m2点指示值进行测量，记录这四个方向的标准值，然后与模拟式检测仪在水平位置时的标准值进行比较。
6检定结果的处理
检定时按附录A的规定填写检定记录。经检定符合本规程要求的检测仪发给检定证书；不符合本规程要求的检测仪发给检定结果通知书，并注明不合格项目。7检定周期
检测仪的检定周期一般不超过12个月。5
附录A
送检单位
检定类别
型号规格
測量范围
主标准器名称
检定依据
外观及通电检查
绝缘电阻
分辨方
位置影响
示值误差
检定结论
检定员：
JJG1129—2016
铁路轮对接触电阻检测仪检定记录格式制造厂
首次定
出厂编号
环境温度
主标雅器编号
后续检定
交流耐压
水-位置读数
被检值
核验员：
标准值
检定日期：
使用中检查
相对湿度
主标滩器等级
附录B
J.IG11292016
检定证书/检定结果通知书内页格式检楚证书检定结果贞
证书编号××××××-~××××检定结果
以下空户
检定项目
外观及通电检查
绝缘电阻
交流耐压
分辨力
示值误差
位置影响
检定结果
