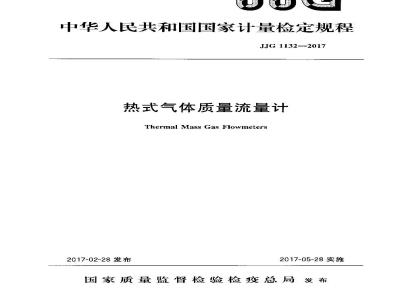

中华人民共和国国家计量检定规程JJG 1132--2017
热式气体质量流量计
Thermal Mass Gas Flowmeters
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布JJG1132—-2017
热式气体质量流量计
检定规程
Verification Regulation of
Thermal Mass Gas Flowmeters
JJG 1132--2017
代替JJG897—1995中
量热式质量流量计部分
归口单位：全国流量容量计量技术委员会主要起草单位：中国计量科学研究院北京市计星检测科学研究院
参加起草单位：中国测试技术研究院北京七星华创电子股份有限公司翔微机电系统（上海）有限公司上海恩德斯豪斯自动化设备有限公司华油集团重庆凯源石油天然气有限责任公司本规程委托全国流量容量计量技术委员会负责解释本规程要起草人：
JJG1132—2017
段慧明(中国计量科学研究院）
杨有涛（北京市计量检测科学研究院）参加起草人：
雷励（中国测试技术研究院）
张丽琴（北京七犀华创电子股份有限公司）黄立基「矽翔微机电系统（上海）有限公司正道开（上海恩德斯豪斯自动化设备有限公司）谭小平（华油集团重庆凯源石油天然气有限责任公司）KAOMiKAca
范围·
2引用文件·
3术语和计量单位·
3.1术语·
3.2计量单位
4概述·
4.1用途和工作原理
4.2构造
5计量性能要求
5.1准确度等级
5.2引用误差…
5.3重复性·
6通用技术要求
随机文件
6.2外观…
密封性·
7让量器具控制..
7.1检定条件….
7.2检定项目和检定方法
7.3检定结果处理
7.1检定周期
JJG 1132—2017
附录A热式气体质量流量计的类型附录 B水的饱和蒸汽压
附录C检楚证书/检定结果通知书内页信息与格式()
（2）
（2）
（2）
（4）
（7）
（7）
YKAoNiKAca
JJG1132—2017
本规程是根据JJF1002一2010《国家计量检定规程编写规则》规楚的要求，遵循科学性、可操作性的原则，依据JJF1004：2004《流量计量名词术语及定义》GB3836.1:·2010《爆炸性坏境第1部分：设备通用要求》、GB3836.2—2010《爆炸性环境第2部分：出隔爆外壳\d”保护的设备》、GB3836.3一2010《爆炸性环境第3部分：由增安型“c”保护的设备》、GB/T4208-·2008《外壳防护等级（IP代码）》、GB502512015《输气管道丁程设计规范》、GB/T20727-—2006《封闭管道流体流量的测量热式质量流量计》、（B/T13609一2012《天然气取样导则》、GI/T13610—2014《天然气的组成分析气色谱法》、GB/T17747.2--2011《天然气压缩因子的计算第2部分：用摩尔组成进行计算》、OIMLR137-1&.2：2012《气体流量计》（GasMeters）、ASMFMFC-21.1--2010《毛细管热式质量流量计》、ASMEMFC-21.22010《热扩散式质量流量计》，结合我国热式气体质量流量计的技术水平及行业现状进行修订。
与JJG897一1995中的“量热式质量流量计”部分相比，除编辑性修改外主要技术变化如下：
将“量热式质量流量计”改为“热式气体质量流最计”；增加了“引”
.增加了“引用文件、术语和计量单位”（见2、3）；一取消了0.1级、0.25级和0.3级”的准确度等级（见5.1)；一-引人了“分界流量9”概念，在同一准确度等级中按≤4nux和minQq流量范围分别给出最大允许误差（见5.1）；重复性山不超过基本误差限的1/2”改为“不超过最大允许误差绝对值的1/3*（见5.3）；
一“流量计的安装要求”由附录移到正文（见7.1.5）；一将“流量计的检周期根据使用情况确定，但用于贸易结算的一般不超过1年，其他的检周期一般不超过为2年”改为“流量计的检定周期一般不超过2年”（见7.4）；
一增加了附录“热式气休质最流最计的类型”（见附录A)：一增灿了附录“水的饱和蒸汽压”（见附录B)；修政了“检定证书/检定结果通知书内贞格式”（见附录C）。规程的历次版本发布情况：
JJG89719954的鼠热式质鼠流量计”部分。E
TYKAONiKAca
1范围
JJG1132—2017
热式气体质量流量计检定规程
本规程适用于热式气体质量流量计（以下简称流量计）的首次检定、后续检定和使用中检查。小规程办适用丁质量流量控制器的流量计检定。2引用文件
本规程引用了下列文件：bZxz.net
GB3836爆炸性环境
GB4208外壳防护等级（IP代码）GB17820天然气
GB/T13609天然气取样导则
GB/T13610天然气的组成分析气相色谱法GI350251输气管道工程设计规范凡是注口期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3术语和计量单位
3.1术语　
本规程除引用JJF1004的术语外，还使用下列术语。3.1.1热式气体质量流量计thermal massgasflowmeters利用热传递原理测量质量流量的计量器具。3.1.2标记体积流量normalized volumctricflowrate20℃C、101.325kPa状说下的体积流量。3.2计量单位
3.2.1流量单位
流量计可采用质量流量单位或体积流量单位。流量计显示累积质量流量单位应是千克、克，符号：kg、g。流计显示瞬时质量流量单位可以是下克每小时、千克每分钟、克每秒等，符号：kg/h、kg/ min、g/s.
流量计显示累积体积流量单位应是标况立方米、标说升、标况毫升，符号：m、L、mL.
流量计显示瞬时体积流量单位可以是标况立方米每小时、标况升每分钟、标况毫升每秒等，号：m/h、L/min、mL/s。3.2.2压力单位
流量计示压力单位是帕（斯卡）、手帕、兆帕，符号：Pa、kPa、MPa。1
TrKAONiKAca
3.2.3温度单位
J.IG 1132—2017
流量计显示温度单位是摄氏度，符号：℃，4概述
4.1用途和工作原理
流量计用于气体流量的测量，
流量计工作原理是利用流动的气体与热源之间热量交换原理，在流量计内设置热源，根据气体流过热源时发生的热量变化，得到气体的质量流量。4.2构造
流量计主要山表体，加热器及温度传感器组成。根据加热方法及测量方式的不同，将流量计分成毛细管/热分流流量计（CTMF流量计）、插人法流量计（IIMF流量计）和微电子流量计（MEMS流量计），详见附录A。5计量性能要求
5.1准确度等级
流量计在规定的流量范围内，准确度等级及对应的最大允许误差应衍合表1要求。表1准确度等级和最大允许误差
准确度等级
最大允
许误差
A rinqg
注：分界流量4t对应的流量一般为0.24mx（或者按照产品说明书）。如果量程比大于等于50：1，则t对应的流量为0.1nmz5.2引用识差
测量瞬时流量的流量计可采用引用误差，采用引用误差时应给出相对流量上限的最大允许误差，相对流量上限的最大允许误差见表2。表2相对流量上限的最大允许误差谁确度等级
最大引用误差
5.3重复性
±1. 5%FS
流量计的重复性不得超过最大允许误差绝对值的1/3。6通用技术要求
6.1随机文作
流量计应有使用说明书。
6.2外观
6.2.1流量计应有铭牌。铭牌般应注明名称、型号/规格、制造单位、出厂编号、测2
TrKAONiKAca
JJG 1132—2017
量气体、最大工作压力、工作温度范围、流量范围、分界流量，准确度等级或引用误差、制造计量器具许可证标志和编号、制造日期、防爆标志（仅适用易燃易爆场合）：6.2.2流量计表体应有永久性、明显的流向标识。6.2.3流量计不得有裂纹、锈蚀、霉斑和涂层剥落现象。6.2.4流量计显示的数字应醒目、整齐，表示功能的文字符号和标识应完整、清晰、端正。
流量计按键应手感适中，没有粘连现象。6.2.6流量计显示数字的防护材料应有良好的透明度。6.3密封性
流量计表体应不泄漏。
7计量器具控制
本规程适用的计量器具控制包括首次检定、后续检定和使用中检查。7.1检定条件
7.1.1检定用气体流量标准装置（以下简称标准装置）检定用标准装置有皂膜式气体流量标准装置（主要由皂膜管和配套仪表组成）、标准表法气体流量标推装置，钟罩式气体流量标准装置和活塞式气体流量标准装置。标准装置应有有效的检定证书或校准证书。标准装置的撑展不确定度（一2）应不大于流量计最大允许误差绝对值的1/3。7.1.2配套仪表
配套仪表如表3所示。
表 3 配套仪表
仪表名称
温度仪表
压力仪表
大气压力仪表
湿度计
计时器
计数器（适用于检定
脉冲输出流量计)
数字电流表（适用于检
定电流输出流量计)
技术要求
±0.7 hPa
±10ms
配套仪表应有有效的检定证书或校推证书。7.1.3检定气体
测量标准器处、流量计处气体温度测量标推器处，流量计处气体压力测量大气压力
测量体相对湿度
测量检定时间
累计流量计输出脉冲
测量流量计输出电流
检定气体应无游离水或油等杂质存在，具组分或性状与实际测量介质相近。准确度等级不低于1.0级的流量计，在每个流量点的每--次检定过程中，气体的温3
TYKAONiKAca
JJG 1132—2017
度变化应不超过±0.5℃。在每个流量点的检楚过程中，压力波动应不超过士0.5%。准确度等级不高于1.5级的流最计，在每个流量点的每一次检定过程中，气体的温度变化应不超过士1'C。
气体为天然气时，天然气气质至少应符合GB17820的要求，天然气的相对密度应0.550.80。在检定过程中，天然气的组分应相对稳，天然气取样应按GB/T13609执行，天然气组成分析应按GB/T13610执行。7.1.4检定要求
7.1.4.1环境温度应为（5～40)℃；环境相对湿度城≤93%；
大气压一般为（86～106）kPa。7.1.4.2交流电源电压成为（220士22）V，电源频率应为（50士2.5）Hz，也可根据流量计的要求，使用合适的交流或直流电源。7.1.4.3如果检定气体是天然气等可燃性或爆炸性气体时，标准装置、配套仪表和检测现场都应满足GB3836、GB50251的要求。7.1. 5流量计安装
7.1.5.1流量计安装时，流量计流向标识应与气体流向-~致，流量计轴线应与标准装置管道轴线一致，流量计安装位置应满足使用说明书中前后直管段的要求，插入式流最计安装应按使用说明书要求的插人深度安装。7.1.5.2流量计与标准装置管道连接部分应没有渗漏，连接处的密封热不应凸入到管道内。
测量时间
每次测量时间应不少于标准装置充许的最短测最时间。7、1.7标推装置累积脉冲数
检定脉冲输出的流量计，一次检定中标准装置累积脉冲数应不少于流量计最大允许误差绝对倒数的10倍。
7.2检定项日和检定方法
7.2.1检定项目
首次捡定、后续检定和使用中检查的项片见表4。表 4 检定项目一览表
检定项目
随机文件和外观
密封性
相对示值误差或引用误差
重复性
注：“十”表示需检定、检查
7.2.2随机文件和外观检查
首次检定
后续检定
使用中检查
必要时检查随机文件，应符合6.1要求。用目测方法检查流量计外观，应符合6.2TYKAONIKAca
要求。
7.2.3密封性检查
.JJG 1132—2017
按7.1.5和流量计使用说明书要求，安装流量计到标准装置上，在零流量状态下，观察压力测量仪表示值不变。
7.2.4示值误差或引用误差检定
7.2.4.1检定流量点及每个流量点检定次数检定流量点至少应包含qmx、0.5qmax、4t和qmim。准确度等级为0.5级，且流量范围度大于20：1的流量计，应增加0.154mx。除qmin，Qmax和Q.应分别控制在（1～1.1）9min（1~1.1）9.和（0.9~1）9mx外，其他流量点均应在设定流量的士5%内。每个流点的检定次数应不少于3次。
7.2.4.2检定方法
连接流量计信号输出端子至计数器（或数字电流表）输入端了。接通计时器、计数器（或数字电流表）和流量计电源，按流最计使用说明书中的方法检查流量计参数设置。将标准装置流量调到0.74max～qmx，至少流通5min，直至气体温度、压力和流量稳定。
下面分别以皂膜式气体流量标准装置和标准表法气体流量标准装置检定流量计程序为例说明。
a）皂膜标准装置检楚流量计
皂膜标准装置检定流最计示意图如图1所示。按检定流量点和一次检定时间选摔皂膜管容积。调节流量到第一个检定流量点，运行至气体状态稳定。挤压胶球，皂液形成皂膜，进气压力摊动皂膜勾速上升，试运行数次。计时器、计数器（或数宁电流表）清零。挤压胶球成膜，“皂膜升到下刻线时，同时启动计时器及计数器（或数字电流表）。当皂膜升到上刻线时，同时停止计时器及计数器（或数字电流表）。记录计时器测量时间、流过皂膜管的气体累积流量、温度、压力、计数器累计流量计输出的脉冲数（或数字电流表测量流量计输出的电流值）。完成第一个流量点的一次检定。
重复以上过程至少2次，完成第一个流量点的检定。按检定流量点调节流量，重复下一流量点的检定。重复以上过程，完成所有流量点的检定。QQ
减压器
流量计店
图1皂膜标准装置检定流量计示意图模
JJG1132—2017
b）标准表法标准装置检定流量计调节流量到检定流量点，运行至气体状态稳定。计时器、计数器（或数字电流表）清零。同时启动标准装置和计数器（或数字电流表）进行测量，按标准装置操作规范运行-→段时间后，同时停止标推装置和计数器（或数字电流表）测量，记录让时器测量时间、流过标准装置的气体累积流量、温度、压力、计数器累计流量计输山的脉冲数（或数字电流表测量流量计输出的电流值）。完成第一个检定流量点的一次误差检。
重复以上过程至少2次，完成第一个流量点的检定。按检定流量点调节流量，重复下一流量点的检定。重复以上过程，完成所有流量点的检定。7.2.5数据处理
7.2.5.1流量计相对示值误差计算第：流量点第；次检定流量计的相对示值误差按式（1）计算。=(Q.±×100%或 E,-=(g×100%
(Q：）
式中：
E，第i流量点第；次检定流量计的相对示值误差；Q，一第1流量点第，次检定流量计累积流量；（Q。），一一第i流量点第）次检定标准装置累积流量；u—第流量点第次检定流量计瞬时流量；(qa)ii
第流量点第；次检定标准装置的瞬时流量。皂膜标准装置检定流量计（Q），按式（2）计算。(Q.)y-y. I. (pepe)
V一第i流量点第次检楚标准装置显示的气体累积体积流量；T。……标况的温度，293.15K；p——标况的压，101325Pa；
p第i流量点第i次检定标准装置处气体的绝对乐力，Papu
第i流量点第；次检定标准装状况下检定气体的饱和蒸汽压，Pa；第讠流量点第；次检定气体相对靓度：第i流量点第次检定标准装置处气体的温度，K。标准表法标准装置检定流计（Q）;按式（3）计算。(Q,), =V. T。. P
(9。），按式（4）计算。
（Q：)
式中：
JJG 1132—2017
-第i流量点第i次捡定时问,
第流量点流量计的相对示值误差按式（5）计算。ZE
E·第i流量点流量计的示值误差，%-第主流点的检定次数。
流量计的相对示值误差确定：
分别取q≤4≤4max和min≤<4.内各流量点相对示值误差绝对值的最大值。流量计的相对示值误差计算结果应符合5.1要求。7.2.5.2流量计引用误差计算
第讠流量点第讠次检定流量计的引用误差按式（6）计算。E,==(α)×100%
武中：
流量计流量范用上限。
第讠流最点流量计的引用误差按式（5）计算。流量计的引用误差取流量点中引用误差绝对值的最大值。7.2.5.3流量计重复性计算
按式（7）、式（8）计算流量计重复性。(E.)
式中：
(n-1)台
第i流量最点n次检定流最计重复性，%。(E,)
E,=[(E,)]max
式中：
E.一流量计重复性，%；
［（E,),].ax—对给山准确度等级的流量计分别取q≤q≤max和4min≤q流量计重复性计算结果应符合5.3要求。7.3检楚结果处理
经检定合格的流量计发给检定证书。经检定不合格的流量计发给检定结果通知书，并注明不合格项目。
7.4检定周期
流量计的检定周期一般不超过2年。7
