标准号：HJ 353-2019
标准名称：水污染源在线监测系统（CODCr、NH3-N 等）安装技术规范
英文名称：Technical specification for installation of wastewater on-line monitoring system (CODCr, NH3-N et al.)
标准格式：PDF
发布时间：2019-12-24
实施时间：2020-03-24
标准大小：1.21M
标准介绍：本标准规定了永污染源在线监测系统的组成部分，水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的建设要求，流量计、水质自动采样器及水质自动分析仪的安装要求，以及水污染源在线监测系统的调试、试运行技术要求。
本标准适用于水污染源在线监测系统各组成部分的建设，以及所采用的流量计、水质自动采样器、化学需氧量(CODa)水质自动分析仪、总有机碳(TOC)水质自动分析仪、氨氮(NH3N)水质自动分析仪、总磷(TP)水质自动分析仪、总氮(TN)水质自动分析仪、温度计、pH水质自动分析仪等水污染源在线监测仪器的安装、调试及试运行，
本标准所规范的水污染源在线监测系统适用于化学需氧量( CODCr)、氨氮(NH3-N)、总磷(TP)、总氮(TN)、pH、温度及流量监测因子的在线监测。 本标准规定了水污染源在线监测系统的组成部分，水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的建设要求，流量计、水质自动采样器及水质自动分析仪的安装要求，以及水污染源在线监测系统的调试、试运行技术要求。
本标准是对《水污染源在线监测系统安装技术规范(试行)》(HJT353-2007)的修订本标准首次发布于2007年，原起草单位为上海市环境监测中心。本次为第一次修订。本次修订的主要内容如下：
名称修改为《水污染源在线监测系统(CODc、NH3-N等)安装技术规范》
-删除了数据采集传输仪和UV水质自动监测仪的安装要求
增加了水污染源在线监测系统组成部分的规定：
增加了流量监测单元、水质自动采样单元及数据控制单元建设要求：
增加了电磁流量计、总氮(TN)水质自动分析仪的安装要求
增加了监测站房布局图(推荐)、调试报告、试运行报告等相关技术图表
修改了污染源排放口和监测站房建设要求
修改了水质自动采样器、超声波明渠流量计、化学需氧量(CODa)、总有机碳(TOC)氨氮(NH3-N)、总磷(TP)、pH水质自动分析仪及温度计的安装要求
自本标准实施之日起，《水污染源在线监测系統安装技术规范(试行)》(HJT353-2007)本标准的附录A为规范性附录，附录B~G为资料性附录
本标准由生态环境部生态环境监测司、法规与标准司组织制订。
本标准起草单位：中国环境监测总站、上海市环境螣测中心和淛南省生态环境監测中心。本标准生态环境部2019年12月24日批准
本标准自2020年3月24日起实施。
本标准由生态环境部解释

nik-Jouaka

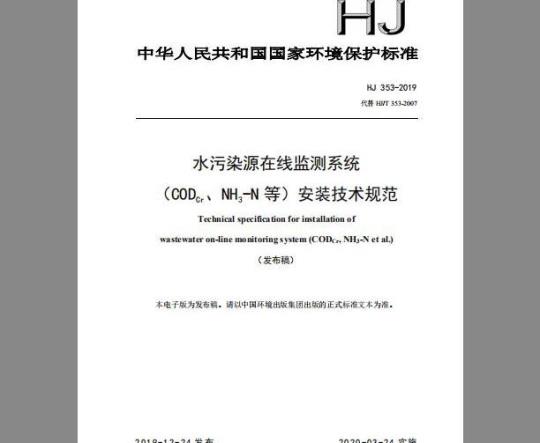

中华人民共和国国家环境保护标准HJ353-2019
代替HJ/T353-2007
水污染源在线监测系统
（CODcr、NH,-N等）安装技术规范Technical specificationforinstallation ofwastewater on-line monitoring system (CODcr, NH3-N et al.)（发布稿）
本电子版为发布稿。请以中国环境出版集团出版的正式标准文本为准，2019-12-24发布
2020-03-24实施
生态环境部发布
前言．
1适用范围
2规范性引用文件
3术语和定义
YrrkAa-cJouakA
4水污染源在线监测系统组成..
5建设要求..
6水污染源在线监测仪器安装要求.7调试要求
8试运行要求
附录A（规范性附录）TOC与CODcr转换系数的确定方法附录B（资料性附录）监测站房布局图.附录C（资料性附录）水污染源在线监测系统统计表附录D（资料性附录）标准计量堰（槽）安装规范附录E（资料性附录）企业排污及在线监测设备情况表附录F（资料性附录）水污染源在线监测仪器调试报告附录G（资料性附录）水污染源在线监测系统试运行报告i
YTTKA-cJouaKA-
为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染防治法》，保护生态环境，保障人体健康，实施污染源污染物排放监测，规范水污染源在线监测系统的安装技术要求，制定本标准。
本标准规定了水污染源在线监测系统的组成部分，水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的建设要求，流量计、水质自动采样器及水质自动分析仪的安装要求，以及水污染源在线监测系统的调试、试运行技术要求。本标准是对《水污染源在线监测系统安装技术规范（试行）》（HJ/T353-2007）的修订。本标准首次发布于2007年，原起草单位为上海市环境监测中心。本次为第一次修订。本次修订的主要内容如下：
名称修改为《水污染源在线监测系统（CODcr、NH3-N等）安装技术规范》；删除了数据采集传输仪和UV水质自动监测仪的安装要求：增加了水污染源在线监测系统组成部分的规定：一增加了流量监测单元、水质自动采样单元及数据控制单元建设要求；增加了电磁流量计、总氮（TN）水质自动分析仪的安装要求；一增加了监测站房布局图（推荐）、调试报告、试运行报告等相关技术图表：—修改了污染源排放口和监测站房建设要求；修改了水质自动采样器、超声波明渠流量计、化学需氧量（CODcr）、总有机碳（TOC）、氨氮（NH3-N）、总磷（TP）、pH水质自动分析仪及温度计的安装要求。自本标准实施之日起，《水污染源在线监测系统安装技术规范（试行）》（HJ/T353-2007）废止。
本标准的附录A为规范性附录，附录B～G为资料性附录。本标准由生态环境部生态环境监测司、法规与标准司组织制订。本标准起草单位：中国环境监测总站、上海市环境监测中心和湖南省生态环境监测中心。本标准生态环境部2019年12月24日批准。本标准自2020年3月24日起实施。本标准由生态环境部解释。
YKa-eJouaKA
水污染源在线监测系统（CODcr、NH-N等）安装技术规范1适用范围
本标准规定了水污染源在线监测系统的组成部分，水污染源排放口、流量监测单元、监测站房、水质自动采样单元及数据控制单元的建设要求，流量计、水质自动采样器及水质自动分析仪的安装要求，以及水污染源在线监测系统的调试、试运行技术要求。本标准适用于水污染源在线监测系统各组成部分的建设，以及所采用的流量计、水质自动采样器、化学需氧量（CODcr）水质自动分析仪、总有机碳（TOC）水质自动分析仪、氨氮（NH3-N）水质自动分析仪、总磷（TP）水质自动分析仪、总氮（TN）水质自动分析仪、温度计、pH水质自动分析仪等水污染源在线监测仪器的安装、调试及试运行。本标准所规范的水污染源在线监测系统适用于化学需氧量（CODcr）、氨氮（NH3-N）总磷（TP）、总氮（TN）、pH、温度及流量监测因子的在线监测。2规范性引用文件
本标准引用了下列文件或其中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB15562.1环境保护图形标志排放口（源）GB50057建筑物防雷设计规范
GB50093
GB50168
自动化仪表工程施工及验收规范电气装置安装工程电缆线路施工及验收规范GB50169
：电气装置安装工程接地装置施工及验收规范GB/T17214工业过程测量和控制装置工作条件第1部分：气候条件HJ15超声波明渠污水流量计技术要求及检测方法HJ91.1污水监测技术规范
氨氮水质在线自动监测仪技术要求及检测方法HJ212污染源在线监控（监测）系统数据传输标准HJ354-2019水污染源在线监测系统（CODcr、NH3-N等）验收技术规范HJ355-2019水污染源在线监测系统（CODcr、NH3-N等）运行技术规范化学需氧量（CODcr）水质在线自动监测仪技术要求及检测方法HJ377
污染源在线自动监控（监测）数据采集传输仪技术要求HJ828
HJ/T70
HJ/T96
水质化学需氧量的测定重铬酸盐法高氯废水化学需氧量的测定氯气校正法pH水质自动分析仪技术要求
HJ/T102总氮水质自动分析仪技术要求HJ/T103：总磷水质自动分析仪技术要求HJ/T104总有机碳水质自动分析仪技术要求HJ/T367环境保护产品技术要求电磁管道流量计1
KAa-cJoakAa-
HJ/T372水质自动采样器技术要求及检测方法CJ/T3008.1城市排水流量堰槽测量标准三角形薄壁堰CJ/T3008.2城市排水流量堰槽测量标准矩形薄壁堰CJ/T3008.3城市排水流量堰槽测量标准巴歇尔量水槽DGJ08-114临时性建筑物应用技术规程JJG711明渠堰槽流量计（试行）JJF1048
数据采集系统校准规范
3术语和定义
下列术语和定义适用于本标准。3.1
wastewateron-linemonitoring system水污染源在线监测系统
指由实现水污染源流量监测、水污染源水样采集、分析及分析数据统计与上传等功能的软硬件设施组成的系统。
wastewater on-line monitoring equipment水污染源在线监测仪器
指水污染源在线监测系统中用于在线连续监测污染物浓度和排放量的仪器、仪表3.3
instantaneoussample
瞬时水样
指某个采样点某时刻一次采集到的水样。3.4
混合水样compositesample
指同一个采样点连续或不同时刻多次采集到的水样的混合体。3.5
水质自动采样单元automaticwatersamplingunit指水污染源在线监测系统中用于实现采集实时水样及混合水样、超标留样、平行监测留样、比对监测留样的单元，供水污染源在线监测仪器分析测试。3.6
数据控制单元datacontrolunit
指实现控制整个水污染源在线监测系统内部仪器设备联动，自动完成水污染源在线监测仪器的数据采集、整理、输出及上传至监控中心平台，接受监控中心平台命令控制水污染源在线监测仪器运行等功能的单元。4水污染源在线监测系统组成
水污染源在线监测系统主要由四部分组成：流量监测单元、水质自动采样单元、水污染源在线监测仪器、数据控制单元以及相应的建筑设施等，见图12
k-Jouak-
pH水质自动分析仪
温度计
COD。水质自动分析仪/TOC水质自动分析仪
NH,-N水质自动分析仪
TP水质自动分析仪
TN水质自动分析仪
水质自动采样单元
流量监测单元
采样口
水流方向
数据传输
图1水污染源在线监测系统组成示意图数据控制单元
监控中心平台
注：根据污染源现场排放水样的不同，CODcr参数的测定可以选择CODc水质自动分析仪或TOC水质自动分析仪，TOC水质自动分析仪通过转换系数（附录A）报CODcr的监测值，并参照CODcr水质自动分析仪的方法进行安装、调试、试运行、运行维护等。建设要求
水污染源排放口
5.1.1按照HJ91.1中的布设原则选择水污染源排放口位置。5.1.2排放口依照GB15562.1的要求设置环境保护图形标志牌。5.1.3排放口应能满足流量监测单元建设要求。5.1.4排放口应能满足水质自动采样单元建设要求。5.1.5用暗管或暗渠排污的，需设置能满足人工采样条件的竖井或修建一段明渠，污水面在地面以下超过1m的，应配建采样台阶或梯架。压力管道式排放口应安装满足人工采样条件的取样阀门。
5.2流量监测单元
mikAi-cJoakAi
5.2.1需测定流量的排污单位，根据地形和排水方式及排水量大小，应在其排放口上游能包含全部污水束流的位置，修建一段特殊渠（管）道的测流段，以满足测量流量、流速的要求。
5.2.2一般可安装三角形薄壁堰、矩形薄壁堰、巴歇尔槽等标准化计量堰（槽）。5.2.3标准化计量堰（槽）的建设应使：能够清除堰板附近堆积物，能够进行明渠流量计比对工作。
5.2.4管道流量计的建设应使：管道及周围应留有足够的长度及空间以满足管道流量计的计量检定和手工比对。
5.3监测站房
5.3.1应建有专用监测站房，新建监测站房面积应满足不同监控站房的功能需要并保证水污染源在线监测系统的摆放、运转和维护，使用面积应不小于15m2，站房高度不低于2.8m，推荐方案见附录B。
5.3.2监测站房应尽量靠近采样点，与采样点的距离应小于50m。5.3.3应安装空调和冬季采暖设备，空调具有来电自启动功能，具备温湿度计，保证室内清洁，环境温度、相对湿度和大气压等应符合GB/T17214的要求。5.3.4监测站房内应配置安全合格的配电设备，能提供足够的电力负荷，功率≥5kW，站房内应配置稳压电源。
5.3.5监测站房内应配置合格的给、排水设施，使用符合实验要求的用水清洗仪器及有关装置。
5.3.6监测站房应配置完善规范的接地装置和避雷措施、防盗和防止人为破坏的设施，接地装置安装工程的施工应满足GB50169的相关要求，建筑物防设计应满足GB50057的相关要求。
5.3.7监测站房应配备灭火器箱、手提式二氧化碳灭火器、干粉灭火器或沙桶等，按消防相关要求布置。
5.3.8监测站房不应位于通讯盲区，应能够实现数据传输5.3.9监测站房的设置应避免对企业安全生产和环境造成影响。5.3.10监测站房内、采样口等区域应安装视频监控设备。5.4水质自动采样单元
5.4.1水质自动采样单元具有采集瞬时水样及混合水样，混匀及暂存水样、自动润洗及排空混匀桶，以及留样功能
5.4.2pH水质自动分析仪和温度计应原位测量或测量瞬时水样。5.4.3CODcr、TOC、NH3-N、TP、TN水质自动分析仪应测量混合水样5.4.4水质自动采样单元的构造应保证将水样不变质地输送到各水质分析仪，应有必要的防冻和防腐设施。
5.4.5水质自动采样单元应设置混合水样的人工比对采样口。5.4.6水质自动采样单元的管路宜设置为明管，并标注水流方向。4
nikA-cJouak-
5.4.7：水质自动采样单元的管材应采用优质的聚氯乙烯（PVC）、三丙聚丙烯（PPR）等不影响分析结果的硬管。
5.4.8采用明渠流量计测量流量时，水质自动采样单元的采水口应设置在堰槽前方，合流后充分混合的场所，并尽量设在流量监测单元标准化计量堰（槽）取水口头部的流路中央，采水口朝向与水流的方向一致，减少采水部前端的堵塞。采水装置宜设置成可随水面的涨落而上下移动的形式。
5.4.9采样泵应根据采样流量、水质自动采样单元的水头损失及水位差合理选择。应使用寿命长、易维护的，并且对水质参数没有影响的采样泵，安装位置应便于采样泵的维护。5.5数据控制单元
5.5.1数据控制单元可协调统一运行水污染源在线监测系统，采集、储存、显示监测数据及运行日志，向监控中心平台上传污染源监测数据，具体示意图见图2。5.5.2数据控制单元可控制水质自动采样单元采样、送样及留样等操作。5.5.3数据控制单元触发水污染源在线监测仪器进行测量、标液核查和校准等操作，5.5.4数据控制单元读取各个水污染源在线监测仪器的测量数据，并实现实时数据、小时均值和日均值等项目的查询与显示，并通过数据采集传输仪上传至监控中心平台。5.5.5数据控制单元记录并上传的污染源监测数据，上报数据应带有时间和数据状态标识，具体参照HJ355-2019中6.2条款。5.5.6数据控制单元可生成、显示各水污染源在线监测仪器监测数据的日统计表、月统计表和年统计表，具体格式见附录C监控中心平台
数据控制单元
流量计
水流方向
水质自动采样单元
采样泵
图2数据控制单元示意图
水质自动分析仪
数据信息
nik-JouakA-
水污染源在线监测仪器安装要求6
基本要求
6.1.1工作电压为单相（220±22）VA，频率为（50±0.5）Hz。6.1.2遵循RS-232、RS-485，具体要求按照HJ212的规定。6.1.3水污染源在线监测系统中所采用的仪器设备应符合国家有关标准和技术要求（表1）。表1水污染源在线监测仪器技术要求序号
2其他要求
水污染源在线监测仪器
超声波明渠污水流量计
电磁流量计
化学需氧量（CODcr）水质自动分析仪氨氮（NHs-N）水质自动分析仪
总氮（TN）水质自动分析仪
总磷（TP）水质自动分析仪
pH水质自动分析仪
水质自动采样器
数据采集传输仪
技术要求
HJ/T367
HJ/T102
HJ/T103
HJ/T96
HJ/T372
6.2.1水污染源在线监测仪器的各种电缆和管路应加保护管，保护管应在地下铺设或空中架设，空中架设的电缆应附着在牢固的桥架上，并在电缆、管路以及电缆和管路的两端设立明显标识。电缆线路的施工应满足GB50168的相关要求。6.2.2各仪器应落地或壁挂式安装，有必要的防震措施，保证设备安装牢固稳定。在仪器周围应留有足够空间，方便仪器维护。其它要求参照仪器相应说明书相关内容，应满足GB50093的相关要求。
6.2.3必要时（如南方的雷电多发区），仪器和电源应设置防雷设施。6.3流量计
6.3.1采用明渠流量计测定流量，应按照JJG711、CJ/T3008.1、CJ/T3008.2、CJ/T3008.3等技术要求修建或安装标准化计量堰（槽），并通过计量部门检定。主要流量堰槽的安装规范见附录D。
6.3.2应根据测量流量范围选择合适的标准化计量堰（槽），根据计量堰（槽）的类型确定明渠流量计的安装点位，具体要求如表2所示。表2计量堰（槽）的选型及流量计安装点位序号
堰槽类型
巴歌尔槽
三角形薄壁堰
矩形薄壁堰
测量流量范围（m*/s）
0.1×10-3~93
0.2×10-3~1.8
1.4×103~49
流量计安装点位
应位于堰槽入口段（收缩段）1/3处应位于堰板上游（3～4）倍最大液位处应位于堰板上游（3～4）倍最大液位处mikAi-cJoakAi
6.3.3采用管道电磁流量计测定流量，应按照HJ/T367等技术要求进行选型、设计和安装，并通过计量部门检定。
6.3.4电磁流量计在垂直管道上安装时，被测流体的流向应自下而上，在水平管道上安装时，两个测量电极不应在管道的正上方和正下方位置。流量计上游直管段长度和安装支撑方式应符合设计文件要求。管道设计应保证流量计测量部分管道水流时刻满管。6.3.5流量计应安装牢固稳定，有必要的防震措施。仪器周围应留有足够空间，方便仪器维护与比对。
6.4水质自动采样器
6.4.1水质自动采样器具有采集瞬时水样和混合水样、冷藏保存水样的功能。6.4.2水质自动采样器具有远程启动采样、留样及平行监测功能，记录瓶号、时间、平行监测等信息。
6.4.3水质自动采样器采集的水样量应满足各类水质自动分析仪润洗、分析需求。6.5水质自动分析仪
6.5.1应根据企业废水实际情况选择合适的水质自动分析仪。应根据附录E所登记的企业实际排放废水浓度选择合适的水质自动分析仪现场工作量程，具体设置方法参照HJ355-2019中5.1章节。
6.5.2安装高温加热装置的水质自动分析仪，应避开可燃物和严禁烟火的场所。6.5.3水质自动分析仪与数据控制系统的电缆连接应可靠稳定，并尽量缩短信号传输距离减少信号损失。
6.5.4水质自动分析仪工作所必需的高压气体钢瓶，应稳固固定，防止钢瓶跌倒，有条件的站房可以设置钢瓶间。
6.5.5CODcr、TOC、NH3-N、TP、TN水质自动分析仪可自动调节零点和校准量程值，两次校准时间间隔不小于24h。
6.5.6根据企业排放废水实际情况，水质自动分析仪可安装过滤等前处理装置，经过前处理装置所安装的过滤等前处理装置应防止过度过滤，过滤后实际水样比对结果满足表3要求。7调试要求
7.1基本要求
7.1.1在完成水污染源在线监测系统的建设之后，需要对流量计、水质自动采样器、水质自动分析仪进行调试，并联网上报数据。7.1.2数据控制单元的显示结果应与测量仪表一致，可方便查阅本标准中规定的各种报表。7.1.3明渠流量计采用HJ354-2019中6.3章节规定的方法进行流量比对误差和液位比对误差测试。
7.1.4水质自动采样器采用HJ354-2019中6.3章节规定的方法进行采样量误差和温度控制误差测试。
7.1.5水质自动分析仪应根据排污企业排放浓度选择量程，并在该量程下按照7.2的方法7
mikAa-cJoakAa-
进行24h漂移、重复性和示值误差的测试，按照HJ354-2019中6.3章节规定的方法进行实际水样比对测试。
7.2调试方法
7.2.124h漂移此内容来自标准下载网
CODc水质自动分析仪、TOC水质自动分析仪、NH3-N水质自动分析仪、TP水质自动分析仪、TN水质自动分析仪按照下述方法测定24h漂移。按照说明书调试仪器，待仪器稳定运行后，水质自动分析仪以离线模式，导入浓度值为现场工作量程上限值20%、80%的标准溶液，以1h为周期，连续测定24h。在两种浓度下，分别取前3次测定值的算术平均值为初始测定值x0，按照公式（1）计算后续测定值x与初始测定值xo的变化幅度相对于现场工作量程上限值的百分比RD，取绝对值最大RDmax为24h漂移。
RD=×100%
式中：RD漂移，%；
x—第i（i≥3）次测定值，mg/L；xo前三次测量值的算术平均值，mg/L：A—工作量程上限值，mg/L。
pH水质自动分析仪参照下述方法测定24h漂移。(1)
按照说明书调试仪器，待仪器稳定运行后，将pH水质自动分析仪的电极漫入pH=6.865（25℃）的标准溶液，读取5min后的测量值为初始值xo，连续测定24h，每隔1h记录一个测定瞬时值xi，按照公式（2）计算后续测定值x与初始测定值xo的误差D，取绝对值最大Dmax为24h漂移。
D=x, -Xo
式中：D漂移；
x—第次测定值：
xo初始值。
7.2.2重复性
按照说明书调试仪器，待仪器稳定运行后，水质自动分析仪以离线模式，导入浓度值为现场工作量程上限值50%的标准溶液，以1h为周期，连续测定该标准溶液6次，按公式（3）计算6次测定值的相对标准偏差Sr，即为重复性。(x-)
式中：S相对标准偏差，%：
x——n次测量值的算术平均值，mg/L：8
×100%
KAa-cJoakAa
n—测定次数，6：
x—第i次测量值，mg/L。
7.2.3示值误差
按照说明书调试仪器，待仪器稳定运行后，水质自动分析仪（pH水质自动分析仪除外）以离线模式，分别导入浓度值为现场工作量程上限值20%和80%的标准溶液，以1h为周期连续测定每种标准溶液各3次，按照公式（4）计算3次仪器测定值的算术平均值与标准溶液标准值的相对误差△A，两个结果的最大值△Amax即为示值误差。4 = ±=B×100%
式中：△A示值误差，%；
B标准溶液标准值，mg/L；
x—3次仪器测量值的算术平均值，mg/L。(4)
pH水质自动分析仪的电极浸入pH=4.008的标准溶液，连续测定6次，按照公式（5）计算6次测定值的算术平均值与标准溶液标准值的误差A，即为示值误差。A=x-B
式中：A——示值误差；
B—标准溶液标准值；
x6次仪器测量值的算术平均值。7.3调试指标
7.3.1各水污染源在线监测仪器指标符合表3要求的调试效果，TOC水质自动分析仪参照CODcr水质自动分析仪执行。
7.3.2编制水污染源在线监测系统调试报告，见附录F。8试运行要求
8.1应根据实际水污染源排放特点及建设情况，编制水污染源在线监测系统运行与维护方案以及相应的记录表格。
8.2试运行期间应按照所制定的运行与维护方案及HJ355相关要求进行作业、8.3试运行期间应保持对水污染源在线监测系统连续供电，连续正常运行30天8.4因排放源故障或在线监测系统故障等造成运行中断，在排放源或在线监测系统恢复正常后，重新开始试运行。
8.5试运行期间数据传输率应不小于90%。8.6数据控制系统已经和水污染源在线监测仪器正确连接，并开始向监控中心平台发送数据。
8.7编制水污染源在线监测系统试运行报告，见附录G。9
