首页 > 民政行业标准(MZ) > MZ/T 137-2019 遗体冷冻柜通用技术条件
MZ/T 137-2019

基本信息

标准号: MZ/T 137-2019

中文名称:遗体冷冻柜通用技术条件

标准类别:民政行业标准(MZ)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:247972

相关标签: 遗体 通用 技术

标准分类号

关联标准

出版信息

相关单位信息

标准简介

标准号:MZ/T 137-2019
标准名称:遗体冷冻柜通用技术条件
英文名称:General technical conditions for the remains refrigerator
标准格式:PDF
发布时间:2019-12-12
实施时间:2019-12-12
标准大小:505K
标准介绍:1范围
MZ/T 137-2019本标准规定了遗体冷冻柜的术语和定义、型式和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输、贮藏等。
本标准适用于遗体冷冻柜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包含所有的修改单)适用于本标准
GB/T8059-2016家用和类似用途制冷器具
3术语和定义
遮体冷冻柜 rema ins refrigerator
供保存遗体使用的有适当容积和装置的绝热箱体,用消耗电能的方法制冷,可有一个或多个间室。注:改写GB/T23287-2009的定义7.30 本标准根据GB/T1.1-2009给出的规则起草
本标准由中华人民共和国民政部提出
本标准由全国殡葬标准化技术委员会( SAC/TC354)归口本标准主要起草单位:民政部一零一研究所、杭州新新制冷设备有限公司、中国殡莽协会本标准主要起草人:史峰、李玉光、方样、田霖、张毅、孟浩、李秉杰、徐晓丹、高源、郭雷、孙树仁。

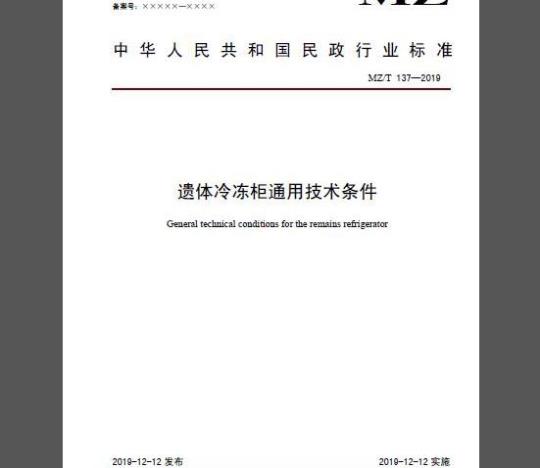

标准图片预览






标准内容

ICS97.130.20
iiiKAa~cJouakAa
备案号:×××××××××
中华人民共和国民政行业标准
MZ/T137—2019
遗体冷冻柜通用技术条件
General technical conditions for the remains refrigerator2019-12-12发布
中华人民共和国民政部
2019-12-12实施
iiiKAa~cJouaKAa
本标准根据GB/T1.1-2009给出的规则起草。本标准由中华人民共和国民政部提出。本标准由全国殡葬标准化技术委员会(SAC/TC354)归口。MZ/T137—2019
本标准主要起草单位:民政部一零一研究所、杭州新新制冷设备有限公司、中国殡葬协会。本标准主要起草人:史峰、李玉光、方祥、田霖、张毅、孟浩、李秉杰、徐晓丹、高源、郭雷、孙树仁。
1范围
iiiKAa~cJouaKAa
遗体冷冻柜通用技术条件
MZ/T137—2019
本标准规定了遗体冷冻柜的术语和定义、型式和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输、贮藏等。
本标准适用于遗体冷冻柜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包含所有的修改单)适用于本标准。GB/T8059-2016家用和类似用途制冷器具3术语和定义
remains refrigerator
遗体冷冻柜
供保存遗体使用的有适当容积和装置的绝热箱体,用消耗电能的方法制冷,可有一个或多个间室。注:改写GB/T23287-2009的定义7.30。3.2
遗体搁架
remainsstretcher
遗体冷冻柜中,在上面放置遗体的构件。4型式和基本参数
4.1型式
遗体冷冻柜的型式主要为单体式和组合式。4.2基本参数
4.2.1冷冻遗体数量:1~9具。
4.2.2额定温度:-18℃此内容来自标准下载网
4.2.3电源:单相220V或三相380V,频率50Hz。4.2.4单具遗体冷冻空间尺寸:长度不小于1.90m,宽度不小于0.60m,高度不小于0.40m。Ⅲ
5技术要求
5.1工作条件
5.1.1环境条件
iiiKAa~cJouaKAa
MZ/T137—2019
遗体冷冻柜在环境温度0℃~43℃,相对湿度不大于90%的情况下应能正常工作。5.1.2电源波动范围
电压:单相220V±10%,三相380V±10%。电源频率:(50±1)Hz。
5.2遗体冷藏柜的外型尺寸的实测值与图样标称外型尺寸偏差不应大于士0.5%。5.3制冷性能
5.3.1冷冻温度
遗体冷冻柜达到稳定运行状态后,冷冻室的温度应在-18℃~0℃,5.3.2冷冻速度
遗体冷冻柜启动后,冷冻室的温度达到-18℃,要求连续运行时间不应超过3h。5.3.3耗电量
遗体冷冻柜正常运行24h,其耗电量实测值不得大于额定值的115%。5.3.4制冷系统工作时间系数
遗体冷冻柜达到稳定运行状态后,制冷系统工作时间应不大于遗体冷冻柜工作时间的60%。5.3.5温度均匀性
遗体冷冻柜达到稳定运行状态后,冷冻室内各测量点的温度差值应不大于4℃。5.3.6温度波动性
遗体冷冻柜达到稳定运行状态后,冷冻室内平均温度波动应不大于4℃。5.3.7工作噪声
遗体冷冻柜正常工作时柜体噪声应不大于55dB(A)。5.3.8工作振动
遗体冷冻柜正常工作时柜体振动应符合GB/T8059-2016中第5.7.1条的要求,5.3.9制冷系统密封性
制冷系统密封性应符合GB/T8059-2016中第3.56条的要求。5.3.10显示和报警
iiiKAa~cJouaKAa
冷冻室应有柜内温度显示和超限报警功能。5.4结构和材料性能
5.4.1绝热性能和防凝露
MZ/T137—2019
遗体冷冻柜应有良好的绝热性能,绝热材料随温度变化不应有明显收缩变形,在正常工作时,冷冻柜外表面不应出现珠状或流水级凝露。5.4.2柜门密封性能
遗体冷冻柜柜门关闭后,不应有孔隙使空气进入冷冻柜内。柜门关闭后,门封四周应严密。5.4.3门铰链、把手和锁扣的耐久性门铰链、把手和锁扣等应坚固、耐腐蚀,柜门经开闭100,000次后,应无损坏,其气密性能不受破坏,其结果应符合5.4.2的要求。5.4.4内部结构性能
遗体冷冻柜的结构设计应保证存放遗体的清洁,除霜水和冰不得接触到遗体的任何部位。5.4.5遗体搁架强度和使用性能
5.4.5.1在承受重150Kg负荷下,遗体搁架不应产生损坏和永久性的变形5.4.5.2遗体搁架从冷冻室的取出和送进应轻便、灵活。5.4.6表面镀层性能
电镀件的镀层要求应符合GB/T8059-2016中第20.2条的要求,5.4.7表面涂层性能
表面涂层要求应符合GB/T8059-2016中第21.2条的要求。5.4.8制冷系统及管路性能
制冷压缩机及系统管路应排列整齐、联接严密、牢固。5.4.9柜门结构及性能
柜门与柜体装配要牢固、端正、开闭灵活。5.4.10外观要求
遗体冷冻柜外观应平整、光洁,不得有明显的磕碰划痕。6试验方法
6.1试验条件
6.1.1环境温度为(15土1)℃、(32土1)℃、(40土1)℃,测温点位置距地面1m,距遗体冷冻柜前表V
iiiKAa~cJouaKAa=
面的左右对称中心线0.25m。
6.1.2环境相对湿度为45%~90%。测量位置同环境温度测量点位置,6.1.3环境温度测量点距地面0.05m处的温差不应超过2℃。6.1.4试验环境的空气流动速度不得超过0.25m/s。测量位置同环境温度测量位置。6.1.5试验电源电压的波动范围应不大于额定电压的1%。6.1.6试验时遗体搁架可取出。
6.2测量仪表
MZ/T137—2019
6.2.1温度测量应采用热电偶,温度测量仪表的准确度为0.3℃,其感温元件应放在一个直径和高度均为15.2mm的铜质圆筒中心。
6.2.2相对湿度测量仪表采用刻度值不超过0.5℃的干湿球温度计或同精度以上的仪表。6.2.3电压表、电流表、功率表的精度为0.5级,电度表的精度为1级。6.3性能试验
6.3.1冷冻温度试验:当环境温度为15℃、32℃、40℃时,启动遗体冷冻柜,测定遗体冷冻柜达到稳定运行状态后的柜内温度。
6.3.2额定稳定和冷冻速度试验:当环境温度为32℃,关闭柜门。测定遗体冷冻柜开始工作至冷冻室内中点温度降至-18℃所需要的时间。6.3.3耗电量试验:当环境温度为32℃,遗体冷冻柜达到稳定运行状态,且冷冻室内温度稳定在-18℃时,测遗体冷藏柜正常运行24h的耗电量。6.3.4制冷系统工作时间系数试验:当环境温度为32℃,遗体冷冻柜达到稳定运行状态,且柜内温度稳定在-18℃~0℃时,记录5个周期的开、停车时间,并计算制冷系统工作时间系数(制冷系统工作时间系数等于制冷系统总开机时间除以总运行时间再乘以百分之百)。6.3.5温度均匀性试验:当环境温度为32℃、相对湿度为45%~90%时,遗体冷冻柜达到稳定运行状态,且冷冻室内温度稳定在-18℃时,测停止运转瞬间冷藏室内测量点的温度值,并计算最大与最小值之差。6.3.6温度波动性试验:当环境温度为32℃,遗体冷冻柜达到稳定运行状态,且冷冻室内温度在-18℃~0℃时,测启动和停止运转瞬间冷藏室内测量点的温度值并计算最大值和最小值之差,6.3.7绝热性能试验:当环境温度为32℃、相对湿度为45%~90%时,遗体冷冻柜达到稳定运行状态,且冷冻室内温度稳定在-18℃时,遗体冷冻柜正常工作1h后,观察遗体冷冻柜外表面,有无凝露现象。6.3.8遗体冷冻柜的噪声和振动试验:按照GB/T8059-2016中第22条的规定测试。6.3.9制冷系统密封性能试验
iiiKAa~cJouaKAa
MZ/T137—2019
遗体冷冻柜放置在正压室内,环境温度为正常工作条件范围内,检漏仪调到年漏量0.5g,对遗体冷冻柜制冷系统任何部位进行检漏,检漏结果应符合5.3.9条的要求。6.4结构与材料性能试验
6.4.1凝露试验:按照GB/T8059-2016中第17条的规定测试。6.4.2柜门密封性能试验
a)试验时,将厚度0.08mm,宽50mm,长200mm的纸片放置在柜门密封条任意一处然后关闭柜门,检查纸片是否自由滑落。
b)将柜门关闭并在箱内照明,通过检视门封处有无漏光,可找出气密性不佳之处。本项试验应在门铰链、把手和锁扣的耐久性试验之后进行,检查是否能保证气密性,检查结果应符合本标准的技术要求。
6.4.3遗体担架强度试验:在遗体搁架上均匀放置100kg的负荷,4h后取走负荷,检查有无产生任何损坏及永久变形。
6.4.4电镀件和表面涂层试验:按照GB/T8059-2016中第21、22条中的规定测试。6.4.5门铰链、把手的和锁扣的耐久性试验:按照GB/T8059-2016中的第10条的要求试验。6.4.6外观试验:目视进行。
7检验规则
7.1检验类型
遗体冷冻柜的试验分为出厂检验和型式检验。7.2出厂试验
凡提出交货的遗体冷冻柜,均应进行出厂检验,检验项目包括本标准规定的所有项目,检验方案由制造单位质量检验部门自行决定。7.3型式试验
型式应包括本标准所要求的全部项目,并分批进行,遗体冷冻柜在下列情况之一时,应进行型式试验:
a)试制的新产品;
b)设计、工艺或所用材料有重大改变时:c)连续生产中的产品,每年不少于一次VII
iiiKAa~cJouaKAa
d)时隔一年以上再生产时。
8标志、包装、运输、购藏
8.1标志
MZ/T137—2019
8.1.1每台遗体冷冻柜在适当和明显位置处应有耐久性的铭牌和电路图。铭牌上应清晰地标出以下的内容:
a)产品牌号、名称、型号:
b)防触电保护类别;
c)总有效容积,L;
d)额定电压,V:
e)额定频率,Hz;
f)输入总功率,W;
g)耗电量,kW·h/24h:
h)制冷剂名称及装入量,g;
i)制造厂名称:
j)制造日期和编号;
k)重量,kg。
8.1.2每台遗体冷冻柜应附有下列文件:a)使用说明书,内容应包括8.1.1项目及产品安放、使用、维护保养的事项:装箱单(包括附件、配件等清单):b)
检验合格证:
d)产品保修单。
8.1.3商标
遗体冷冻柜应有注册商标。
8.1.4包装标志
包装箱外表面应用不退色的颜料,清晰地标明下列各项标志:a)
制造单位全名:
产品名称、型号;
牌号及商标:
d)产品颜色;
净重,kg:
毛重,kg;
iiiKAa~cJouaKAa
包装箱外型尺寸,长×宽×高(mm);MZ/T137—2019
贮运注意事项标明:小心轻放、防潮、向上、可迭放层数等字样或符号、图案等。并符合GB191中的有关规定
8.2包装
8.2.1遗体冷冻柜应用牢固的包装箱包装,要求包装箱无明显破损或变形。内装产品在运输过程中无松散、损伤与明显位移,产品的性能无变化。8.2.2遗体冷冻柜的包装应有防湿防尘和防震措施,足以保证产品在正常运输、装卸和贮存条件下,不至因颠振、装卸、潮湿和侵入灰尘而受到损伤。8.3运输和购存
8.3.1在运输和贮存过程中,不应摔撞、过度倾斜和雨雪淋袭。8.3.2产品应存在温度低于40℃、干燥通风良好的仓库中,周围应无腐蚀气体存在。8.3.3产品包装经拆装后仍需继续贮存时应重新包装IX
iiikAacJouakAa
参考文献
[1]GB/T23287-2009殡葬术语7.28条x
MZ/T137—2019
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
