GB/T 38432-2019
基本信息
标准号： GB/T 38432-2019
中文名称：颗粒 气固反应测定 微型流化床法
标准类别：国家标准(GB)
英文名称：Particle—Gas-solid reaction measurement—Micro fluidized bed method
标准状态：现行
发布日期：2019-12-31
实施日期：2020-03-01
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2472300
标准分类号
标准ICS号： 试验>>19.120粒度分析、筛分
中标分类号：综合>>基础标准>>A28筛分、筛板与筛网
关联标准
出版信息
出版社：中国标准出版社
页数：20页【彩图】
标准价格：30.0
出版日期：2020-01-01
相关单位信息
起草人：许光文、岳君容、王芳、尚伟丽、李兆军、周兰、杨杰斌、王少楠、韩振南、曾玺、方正、余剑、刘雪景、姚洪、孙绍增、韩怡卓、朱庆凯、沈璐、郭占成、崔向中、董玉平、孙国刚、郑忠、尹翔
起草单位：中国科学院过程工程研究所、沈阳化工大学、深圳市德方纳米科技股份有限公司、中国测试技术研究院、西南化工研究设计院有限公司、中国测试技术研究院化学研究所、华中科技大学、哈尔滨工业大学、中国科学院山西煤炭化学研究所、张家港玖顺能源科技有限公司等
归口单位：全国颗粒表征与分检及筛网标准化技术委员会(SAC/TC 168)
提出单位：全国颗粒表征与分检及筛网标准化技术委员会(SAC/TC 168)
发布部门：国家市场监督管理总局 国家标准化管理委员会
主管部门：全国颗粒表征与分检及筛网标准化技术委员会(SAC/TC 168)
标准简介
标准号：GB/T 38432-2019
标准名称：颗粒 气固反应测定 微型流化床法
英文名称：Particle-Gas-selid reaction measuremen t-Micre fluidized bed met hod
标准格式：PDF
发布时间：2019-12-31
实施时间：2020-03-01
标准大小：2.57M
标准介绍：本标准规定了利用徽型流化床反应器进行的涉及颗粒反应物或催化剂的气固反应中气相生成物特性的测试方法，包括原理、测试装置组成、试剂或材料、测试方法和测试报告。本标准适用于有气相物参与或生成的气固反应。
注：本标准方法为利用微型流化床反应器研究气固反应、解析反应机理、计算反应动力学参数等提供获得原始数据的测试方法
气固反应是流程工业领域应用广泛的一类反应，其过程受化学反应和传递共同影响。研究反应特性、反应机理，求算反应动力学参数等是流程工业科学与技术的基础，也是测试科学与技术的重要内容。
因此，本标准中采用徽型流化床法测试涉及颗粒反应物或催化剂的气固反应，通过实时在线监测获得定温反应条件下发生的化学反应所释放或生成的气体组分浓度随时间的变化曲线，不但可据其求算完成反应所需时间、任意反应时间下的转化率及反应速率、气体组分生成的反应活化能，还可据此研究反应特性、分析产物规律、推测反应机理。
本标准规定了利用微型流化床反应器进行的涉及颗粒反应物或催化剂的气固反应中气相生成物特性的测试方法，包括原理、测试装置组成、试剂或材料、测试方法和测试报告。 本标准适用于有气相物参与或生成的气固反应。 注： 本标准方法为利用微型流化床反应器研究气固反应、解析反应机理、计算反应动力学参数等提供获得原始数据的测试方法。
标准名称：颗粒 气固反应测定 微型流化床法
英文名称：Particle-Gas-selid reaction measuremen t-Micre fluidized bed met hod
标准格式：PDF
发布时间：2019-12-31
实施时间：2020-03-01
标准大小：2.57M
标准介绍：本标准规定了利用徽型流化床反应器进行的涉及颗粒反应物或催化剂的气固反应中气相生成物特性的测试方法，包括原理、测试装置组成、试剂或材料、测试方法和测试报告。本标准适用于有气相物参与或生成的气固反应。
注：本标准方法为利用微型流化床反应器研究气固反应、解析反应机理、计算反应动力学参数等提供获得原始数据的测试方法
气固反应是流程工业领域应用广泛的一类反应，其过程受化学反应和传递共同影响。研究反应特性、反应机理，求算反应动力学参数等是流程工业科学与技术的基础，也是测试科学与技术的重要内容。
因此，本标准中采用徽型流化床法测试涉及颗粒反应物或催化剂的气固反应，通过实时在线监测获得定温反应条件下发生的化学反应所释放或生成的气体组分浓度随时间的变化曲线，不但可据其求算完成反应所需时间、任意反应时间下的转化率及反应速率、气体组分生成的反应活化能，还可据此研究反应特性、分析产物规律、推测反应机理。
本标准规定了利用微型流化床反应器进行的涉及颗粒反应物或催化剂的气固反应中气相生成物特性的测试方法，包括原理、测试装置组成、试剂或材料、测试方法和测试报告。 本标准适用于有气相物参与或生成的气固反应。 注： 本标准方法为利用微型流化床反应器研究气固反应、解析反应机理、计算反应动力学参数等提供获得原始数据的测试方法。

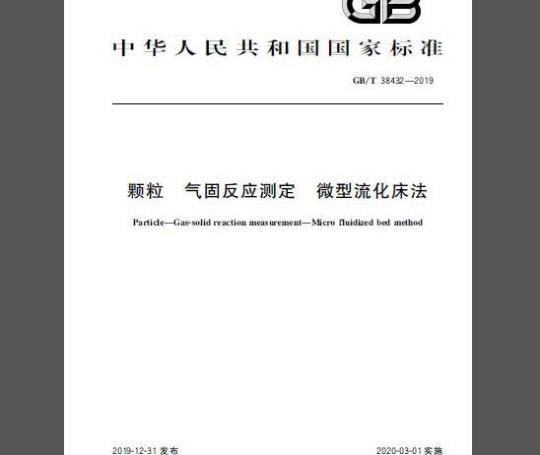

标准图片预览
标准内容
ICS19.120
iiiAa~cJouakAa-
中华人民共和国国家标准
GB/T38432—2019
气固反应测定
微型流化床法
ParticleGas-solid reaction measurementMicro fluidized bed method2019-12-31发布
国家市场监督管理总局
国家标准化管理委员会
2020-03-01实施
术语和定义
测试装置组成
试剂或材料
测试方法
测试报告
iiiKAa~cJouaKAa-
附录A（资料性附录）
附录B（资料性附录）
参考文献
微型流化床内气体流动特性
微型流化床法测试案例
石墨燃烧
GB/T38432—2019
iiiKAa~cJouaKAa=
本标准按照GB/T1.1—2009给出的规则起草。GB/T38432—2019
本标准由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168）提出并归口。本标准起草单位：中国科学院过程工程研究所、沈阳化工大学、深圳市德方纳米科技股份有限公司、中国测试技术研究院、西南化工研究设计院有限公司、中国测试技术研究院化学研究所、华中科技大学、哈尔滨工业大学、中国科学院山西煤炭化学研究所、张家港玖顺能源科技有限公司、上海蒂伦真空技术有限公司、北京科技大学、中国航空制造技术研究院、山东天学、中国石油大学（北京）、重庆大学、北京中科洁创能源技术有限公司。
本标准主要起草人：许光文、岳君容、王芳、尚伟丽、李兆军、周兰、杨杰斌、王少楠、韩振南、曾玺、方正、余剑、刘雪景、姚洪、孙绍增、韩怡卓、朱庆凯、沈璐、郭占成、崔向中、董玉平、孙国刚、郑忠、尹翔、m
GB/T38432—2019
iiiKAa~cJouaKAa=
气固反应是流程工业领域应用广泛的一类反应，其过程受化学反应和传递共同影响。研究反应特性、反应机理，求算反应动力学参数等是流程工业科学与技术的基础，也是测试科学与技术的重要内容因此，本标准中采用微型流化床法测试涉及颗粒反应物或催化剂的气固反应，通过实时在线监测获得定温反应条件下发生的化学反应所释放或生成的气体组分浓度随时间的变化曲线，不但可据其求算完成反应所需时间、任意反应时间下的转化率及反应速率、气体组分生成的反应活化能，还可据此研究反应特性、分析产物规律、推测反应机理。IV
1范围www.bzxz.net
iiiKAacJouaKAa=
颗粒气固反应测定
微型流化床法
GB/T38432—2019
本标准规定了利用微型流化床反应器进行的涉及颗粒反应物或催化剂的气固反应中气相生成物特性的测试方法，包括原理、测试装置组成、试剂或材料、测试方法和测试报告。本标准适用于有气相物参与或生成的气固反应注：本标准方法为利用微型流化床反应器研究气固反应、解析反应机理、计算反应动力学参数等提供获得原始数据的测试方法
术语和定义
下列术语和定义适用于本文件。2.1
流化床反应器
fluidizedbedreactor
利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态，并进行气固相反应过程或液固相反应过程的反应器。
micro fluidized bed reactor
微型流化床反应器
内径不大于20mm、装载适量流化介质的流化床反应器注：微型流化床内的气体流动特性参见附录A，2.3
颗粒脉冲伺样pulse-injectionfeedofparticles采用气体将微量细小颗粒物以高速喷射的方式，瞬间供入预设条件下的微型流化床反应器中的进样方法。
注1：进样颗粒量约10mg.颗粒粒径介于5μm~500μm。注2：进样过程耗时约10ms。
微型流化床等温反应
isothermalreactioninmicrofluidizedbed脉冲伺样的微量样品在温度恒定的微型流化床中诱发的气固反应注：微型流化床中粒径100um以下颗粒升温耗时约0.1s,远小于完成大多数反应所需要的反应时间。3原理
3.1概述
以微型流化床为反应器，惰性（硅砂）或催化剂颗粒为流化介质，加热炉加热反应器至预设温度。反应器达到预设条件后，采用颗粒脉冲伺样，对微型流化床供给微量微细颗粒试样，通过流化床的快速传热传质，使试样瞬间升温至设定温度，诱发微型流化床等温反应；在线监测气相产物的目标组分在气相产物中的浓度随反应时间的变化，为求算完成反应所需的时间、任意反应时间下的转化率及反应速率、气体组分生成的反应活化能等提供原始数据。图1为微型流化床法的原理示意图。1
GB/T38432—2019
iiiKAa~cJouaKAa-
注：流化介质颗粒远大于试样的质量，二者质量比最小宜100左右。反应器
流化气依
在綫监测
脉冲伺样连接器
颗粒域冲例胖
绿外气体
微型流化床法原理示意图
3.2反应时间求算
图2为测试某反应得到的一种气相产物组分在气相产物中的浓度随反应时间的变化曲线示意图。气体在线测试仪器的基线即是图中红线标示的水平线，为进样前或反应前采集得到的浓度数据相对平稳的一段直线区。反应开始时刻为图2中竖直黑线标示的起点位置，也为测试反应的起始时刻，对应某二气相产物组分的浓度开始从基线快速增加的时刻。对于某一气相反应物，应该是反应物组分的浓度曲线开始快速下降的时刻。将测试的目标气体的浓度曲线再次演变到与基线浓度相等的时刻，作为反应的结束时刻，也即测试反应的终点。所确定的终点与起点之间的时间差值即为完成反应所需的时间：也即完全反应时间。
图2气相产物中单一组分浓度变化示意图3.3转化率求算
将测试物料的转化率或生成气体组分的生成率定义为式(1)。e
（1）
式中：
iiiKAa~cJouaKAa=
任意时刻t对应的转化率（生成率）：t时刻气体组分1的浓度信号强度；反应中的某一时刻；
测试反应起点时刻；
测试反应终点时刻。
GB/T38432—2019
对获得的原始数据的处理，采用气相产物的相对生成率或转化物相对转化率文。进行计算。相对生成率的定义为：将测试反应起点时刻到反应终点时刻的浓度信号强度进行积分，积分的值作为分母，反应结束时刻对应的相对转化率或生成率为100%。将测试反应起点时刻至反应中的任意时刻对信号强度的积分作为分子，以此即可求得任意时刻对应的反应转化率或生成率，如图3所示。物
图3单一组分转化率（生成率）随时间变化示意图3.4反应速率求算
基于图3所示转化率（生成率)曲线，对应的反应速率定义为式(2）。单一组分反应速率随转化率变化示意图见图4。
式中：
R——t，对t的微分值，即为t时刻的i组分反应速率；Cir
任意时刻t对应的转化率（生成率）。转化率
图4单一组分反应速率随转化率变化示意图（2)
GB/T38432—2019
3.5活化能求算
iiiKAa~cJouaKAa=
不同温度下获得图4所示的反应速率曲线，进而可得到对应不同转化率（生成率）下的ln（dr/dt）【根据式（2)计算]与1/T的变化关系曲线，如图5所示。0.100.240.3
V 0.40 0.50 0.6
0.700.840.9
图5不同转化率的In(dx/dt）与1/T变化关系图Arrhenius公式（3)反映了化学反应速率常数随温度的变化关系：k(T)=A exp(-E/RT)
式中：
k—化学反应速率常数；
指前因子,单位为每秒(s1)；
活化能，单位为于焦每摩尔（kJ/mol）：R—摩尔气体常数，单位为焦每摩尔开[J/（mol·K)]；T—热力学温度，单位为开（K)。（3)
由于测试的反应颗粒是在预设温度条件下瞬间脉冲进入微型流化床反应器中，其与流化颗粒快速混合升温，但流化床整体温度没有太大变化。因此·在微型流化床反应器中原则上发生等温反应，其动力学处理方法采用等温动力学方程。描述等温条件下的非均相反应动力学方程如式（4)所示：dx/dt=k(T)f(x)=Aexp(-E/RT)f(α)-对式(4)取对数可得：
In(dr/dt)=-E/RT+InA+Inf(r)
.（4)
··（5）
式中工、A、E、R、T、f()分别为反应转化率（或气体组分生成率）、指前因子、活化能、摩尔气体常数、热力学温度、反应动力学方程的模型函数。根据式（5)可知，斜率=一E/R，即斜率与R的乘积的绝对值即为反应的活化能，据此可得到不同转化率如=0.1，0.2，0.3，0.4...对应的E值。当转化率小于0.2时，反应处于快速升温阶段，此时的活化能不能代表等温反应的真实值。通常取转化率0.2～0.9内的活化能平均值作为测试反应的活化能值。
4测试装置组成
微型流化床反应器
装载惰性（硅砂)或催化剂颗粒，床内颗粒层高与床径比≤2。4
iiiKAacJouaKAa
4.2脉冲伺样连接器
微型流化床反应器与脉冲伺样器的连接通道。4.3脉冲伺样器
GB/T38432—2019
由气体脉冲部件和进样支管组成。进样支管的物料装载端与气体脉冲部件相连，出口端延伸人微型流化床的反应区颗粒层表面。通常进样支管对水平方向斜角≥15°，脉冲气体进样时间约为10ms。4.4加热炉
适配微型流化床反应器将反应器内流化介质颗粒及微型流化床反应区加热到设定的反应温度的电加热炉。
4.5气体在线检测仪器
可在线检测气体组分浓度随时间变化或鉴别生成的气相产物的检测仪器，一般采用过程质谱。4.6反应条件要素监测组件
对反应系统的温度、压力、流量进行监测的部件，包括传感器、显示器等，且反应器温度、压力、流量的误差需要控制在0.3%以内
4.7系统控制软件
实现测试仪器及系统各种预检、操作、调控、显示、监测、数据采集、数据输入输出、信息存储、报警等功能，支撑和监控测试仪器硬件运行和使用的软件。4.8其他部分
气体出口处，装有气体过滤器，对产物中的粉尘、水分进行去除。5试剂或材料
5.1颗粒试样
样品装载量范围宜为5mg~50mg流化介质颗粒质量远大于试样的质量；二者质量比最小宜100左右；粒径范围5μm~500μm。
5.2流化气体
根据测试要求设定，可为原料反应气或情性气体，包括水蒸气等。操作气速宜为流化介质颗粒最小流化速度的3倍～7倍。
5.3脉冲伺样气体
根据测试要求设定，可为如氩气、氮气等惰性气体或原料气、5.4气体标准样品
根据被测气体组分和浓度选择，用于气体在线监测仪器的示值校准。SAG
GB/T38432—2019
6测试方法
iiiKAa~cJouaKAa=
在微型流化床反应器内装入惰性或催化剂的流化介质颗粒，加热和调节反应器达到设定的温度、6.1
压力等反应条件后，通过在线瞬时脉冲伺样，快速激发微型流化床内反应颗粒的化学反应2使用快速响应的气体监测仪器，在线监测微型流化床内的气固化学反应生成气体组分及其浓度随6.2
反应时间的变化，获得组分浓度曲线。在相同条件下至少进行三次测试6.3
注：测试案例参见附录B。
7测试报告
测试报告应包括但不限于以下内容：测试装置的制造商和型号
测试的条件。
测试数据：
1）测试重复性验证数据；
反应测试数据。
数据处理结果：
完全反应时间；
组分生成率或反应物转化率曲线；反应速率曲线；
不同转化率对应的阿伦尼乌斯拟合曲线：5）活化能求算。
测试结论。
iiiKAa~cJouaKAa
附录A
（资料性附录）
微型流化床内气体流动特性
GB/T38432—2019
利用微型流化床进行反应测试与分析希望反应生成的气体在反应器内受到的返混与扩散影响尽可能小，理想状态是气体在微型流化床内最天程度地接近平推流，以确保反应生成的气体可根据其生成的先后顺序依次流出反应器并被气体在线仪器检测到，使反应测试受时间延迟、气体返混的影响降到最低程度。这是利用微型流化床法进行反应测试和动力学求算所要求的基础条件。因此，有必要对微型流化床内气体的流动特性进行深人研究，判别其接近平推流动的必要条件。注：基于脉冲法实验测定了气体停留时间分布，同时借助反卷积技术去除反应器入口、出口流动对气体停留时间的贡献，从而获得微型流化床内的“真实”气体停留时间。对不同床径、不同操作条件下的微小型流化床中的颗粒流化特性和气体返混特性进行研究，发现微小尺寸流化床中的气体流动近似于平推流。不同流化颗粒的物理性质见表A.1.得到不同条件下计算得到的微型流化床中气体停留时间分布RTD参数见表A.2。表A.1
不同流化颗粒物理性质
固体颗粒
玻璃珠
石英砂1
石英砂2
石英砂3
dp/μm
注：d，颗粒平均粒径，P为颗粒密度.Um为最小流化速度表A.2
固体颗粒
玻璃珠
石英砂1
石英砂2
石英砂3
Pp/(kg/m\)
不同条件下微型流化床中气体RTD函数参数总结H./mm
Umr/(m/s)
E(t)n/s-t
注：D为床径.H，为静态床高，U。为表观气速，Um为最小流化速度，t为平均停留时间，a为停留时间分布函数的方差，E(t)为停留时间分布曲线峰高，△t，为相对时间偏差。GB/T38432—2019
iiiKAacJouaKAa=
利用停留时间分布函数曲线峰高E（t)和方差,2的关系，相对基于一维气体轴向模型获得的Peclet准数Pea，更加适合表征微型流化床内的绝对气体返混特性。如图A,1所示为气体停留时间分布函数曲线峰高E（t)和方差o的归一关联，其结果与包括D.Boskovicetal.和J.T.Adeosunetal等基于轴向扩散模型获得的相关实验数据具有很好的一致性。由图A,1和表A.2可以得出当气体流过反应器的绝对停留时间与理想平推流停留时间的绝对偏差小于10%（如表A.2示），且气体停留时间分布函数曲线峰高E（t)大于1.0或方差6，小于0.25时（以时间单位s计算），反应器内气体流动基本接近平推流。而当气体停留时间分布函数曲线方差大于5.0或峰高E（t）小于0.25时，床内气体流动受扩散影响严重，不再是微型流化床，为常规的流化床。4
-20 mm
f-35 mm
H,-50 mm
玻腐球
H,20 mm
公右英莎
1i-20 mm
。i英秒2
H,-20 mum
石英砂
H,-50 ramm
石英砂
1)-20 mm
D.Boskovic
J.T.Adeosun
图A.1微小型流化床中气体停留时间分布函数曲线峰高E(t)，与方差62的归一关联介于上述两者之间的床内气体流动可以定性为处于过渡区，具有平推流和全混流两种特性。其中，关联数据点在图中间问左、问上，床内气体流动更接近平推流；反之，数据点越问下、向右，床内气体流动越趋向全混流。利用微型流化床开展反应测试和研究，要求床内气体流动最大程度接近平推流，以确保反应生成气体产物即时快速、且几乎无返混地输送至反应器出口，被在线快速气体检测器采集并分析其浓度及组成，保障产物生成信息的失真最小化。根据图A.1所示判据，要实现床内气体流动最大程度地接近平推流要求：流化床直径小、流化颗粒少且气速较高。此外，研究发现，床料颗粒采用比重大、直径大的B类颗粒，提高操作气速，在相同微型流化床中、相同流化数下的气体流动更接近平推流，更加适宜构建微型流化床反应测试与分析的条件。因此，在气固反应测试的微型流化床法中，选用了粒径150um～212um的石英砂颗粒、床径10mm～20mm的微型流化床。上述研究结果也为微型流化床提出了可能的判据，其不仅提出了微型流化床反应分析对反应器的要求（确保反应信息的返混失真最小化），而且“近平推流”的流动对提高转化率、选择性都非常有利，从本质上揭示了微型流化床的技术特点和优势。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
