标准号：NB/T 10157-2019
标准名称：热泵干燥用涡旋式制冷剂压缩机
英文名称：Scroll refrigerant compressor for heat pump drying
标准格式：PDF
发布时间：2019-06-04
实施时间：2019-10-01
标准大小：379K
标准介绍：范围
本标准规定了热泵干燥用涡旋式制冷剂压缩机(以下简称“压缩机”)的基本参数、技术要求、试验方法和检验规则等。
本标准NB/T 10157-2019适用于热泵干燥用涡旋式制冷剂压缩机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB4706.17家用和类似用途电器的安全电动机一压缩机的特殊要求
GB/T5773容积式制冷剂压缩机性能试验方法
GB/T9237制冷与供热用机械制冷系统安全要求
GB/T18429-2018全封闭式涡旋式制冷剂压缩机
3术语和定义
GBT184292018、JBT7249和NBT10156-2019界定的以及下列术语和定义适用于本文件。
热泵干燥用涡旋式制冷剂压缩机 scroll refrigerant compressor for heat pump drying
用于热泵干燥且冷凝温度高于60℃的涡旋式制冷剂压缩机
压缩机制热量 compressor heating capacity
在规定的制热能力试验条件下，由试验测得的流经压缩机排气侧的制冷剂质量流量，乘以压缩机排气口的制冷剂气体比焓，与压缩机所在的制冷循环中蒸发器(补气回路)膨胀前的制冷剂液体比焓之差。
注：压缩机制热量用瓦(W)表示.
NB/T 10157-2019 pdf免费下载

IcS27.080
riikAa~cJouakAa
中华人民共和国能源行业标准
NB/T101572019

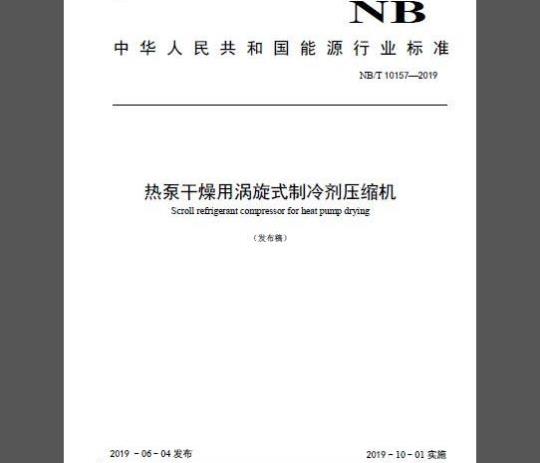

热泵干燥用涡旋式制冷剂压缩机Scroll refrigerant compressor for heat pump drying（发布稿）此内容来自标准下载网
2019-06-04发布
国家能源局
2019-10-01实施
2规范性引用文件
3术语和定义.
4基本参数.
5技术要求.
6试验方法...
7检验规则.
8标志、包装、运输和贮存
riikAa~cJouakAa
NB/T101572019
本标准按照GB/T1.1—2009给出的规则起草。iiikAa~cJouakAa
NB/T101572019
本标准由中国农村能源行业协会和农业农村部农业生态与资源保护总站提出。本标准由能源行业农村能源标准化技术委员会（NEA/TC8）归口。本标准由艾默生环境优化技术（苏州）有限公司负责起草。本标准参加起草单位：丹佛斯自动控制管理（上海）有限公司、苏州英华特涡旋技术有限公司、北京君翌科技有限公司、珠海凌达压缩机有限公司、广州德能热源设备有限公司、广东纽恩泰新能源科技发展有限公司、珠海格力电器股份有限公司、广东瑞星新能源科技有限公司、山东阿尔普尔节能装备有限公司、浙江正理生能科技有限公司、广东聚腾环保设备有限公司、广州晟启能源设备有限公司、昆明现代阳光太阳能有限公司、佛山市南海聚腾环保设备有限公司、佛山欧思丹热能科技有限公司。本标准主要起草人：过炜华、唐小辉、文茂华、程文明、雷卫东、马永德、赵密升、胡余生、甘文文、吴卫平、黄道德、桂海燕、石曾矿、王苣、杨海涛、黄开晨。11
1范围
iiiKAa~cJouaKAa
NB/T101572019
热泵干燥用涡旋式制冷剂压缩机本标准规定了热泵干燥用涡旋式制冷剂压缩机（以下简称“压缩机”）的基本参数、技术要求、试验方法和检验规则等。
本标准适用于热泵干燥用涡旋式制冷剂压缩机规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706.17家用和类似用途电器的安全电动机一压缩机的特殊要求GB/T5773容积式制冷剂压缩机性能试验方法GB/T9237
制冷与供热用机械制冷系统安全要求GB/T18429-2018全封闭式涡旋式制冷剂压缩机GB/T34619容积式制冷剂压缩机容积流量试验方法JB/T7249制冷设备术语
NB/T10156-2019空气源热泵干燥机组通用技术规范3术语和定义
GB/T18429-2018、JB/T7249和NB/T10156-2019界定的以及下列术语和定义适用于本文件。3.1
热泵干燥用涡旋式制冷剂压缩机scrollrefrigerantcompressorforheatpumpdrying用于热泵干燥且冷凝温度高于60℃的涡旋式制冷剂压缩机。3.2
压缩机制热量compressorheatingcapacity在规定的制热能力试验条件下，由试验测得的流经压缩机排气侧的制冷剂质量流量，乘以压缩机排气口的制冷剂气体比恰，与压缩机所在的制冷循环中蒸发器（补气回路）膨胀前的制冷剂液体比饸之差。注：压缩机制热量用瓦（W）表示。3.3
经济器economizer
设置于热泵机组中冷凝器与主节流阀之间的换热器。在该换热器中喷射回路的制冷剂与主回路制冷剂进行换热后蒸发，喷射至压缩机。4基本参数
4.1名义工况
压缩机名义工况见表1。
高冷凝温度型
中冷凝温度型
吸气饱和（蒸发）温度
表1压缩机名义工况
排气饱和（冷凝）温度
iiiKAacJouakA
NB/T101572019
吸气温度
过冷度
环境温度
对于带有经济器的单机双级压缩机，经济器补气回路膨胀前过冷度为5K；同时生产企业应提供经济器补气回路出口制冷剂的压力和温度
使用范围
压缩机使用范围不应小于表2的规定。表2压缩机使用范围
高冷凝温度型
中冷凝温度型
5技术要求
5.1一般要求
吸气饱和（蒸发）温度
-10~15
-10~15
压缩机应按设计要求和规定的注油量注入冷冻机油。排气饱和（冷凝）温度
5.1.2压缩机壳体表面涂漆应均匀光滑，不应有漏涂、划痕、锈斑等现象。5.1.3压缩机的安全要求应符合GB/T9237的规定。5.2容积流量
压缩机的实测容积流量应符合制造厂的设计要求5.3制热量、输入功率和制热性能系数名义工况下实测制热量应不小于明示值的95%，实测输入功率值和工作电流值应不大于明示值的105%，制热性能系数应不小于明示值的95%。5.4、气密性、内部杂质含量、残余水分含量、噪声和起动性能气密性、内部杂质含量、残余水分含量、噪声和起动性能应符合GB/T18429-2018中5.3.1、5.3.4、5.3.5、5.3.6和5.3.8的规定。
5.5振动
振动试验中，压缩机在各测定点所测得的各方向峰-峰振幅值，应不大于名义值。2
5.6起动耐久性能
起动耐久性能应符合GB/T18429-2018中5.3.9的规定。注：此项不适用转速可控型压缩机。5.7加速寿命
iiiKAa-cJouaKA
NB/T101572019
加速寿命试验结束后，压缩机的制热量以及制热性能系数下降应不大于加速寿命试验前实测值的5%，声压级噪声值应不大于加速寿命试验前实测值3dB5.8电气安全
压缩机的冷态电气强度、接地措施、对易触及带电部件的保护、泄漏电流、机械强度、耐潮湿、电气强度和非正常工作应符合GB4706.17的规定。6试验方法
6.1试验的一般要求
试验的一般要求应符合GB/T18429-2018中6.1的规定。6.2容积流量
容积流量的试验方法按GB/T34619的规定执行6.3制热量、输入功率和制热性能系数压缩机在表1规定的工况下，参照GB/T5773规定的制热量测定方法进行测试，并计算制热性能系数。对于转速可控型压缩机，应在名义转速（频率）下进行测试。6.4气密性、内部杂质含量、残余水分含量、噪声和起动性能气密性、内部杂质含量、残余水分含量和噪声的试验方法按GB/T18429-2018中6.2.1、6.2.4、6.2.5、6.2.6的规定执行，起动性能的试验方法按GB/T18429-2018中6.2.8高温型压缩机的规定执行。6.5振动
振动的试验方法按GB/T18429-2018中6.2.7的规定执行。6.6起动耐久性能
在表3规定的工况下，起动耐久性能的试验方法按GB/T18429-2018中6.2.9的规定执行。表3起动耐久性能试验工况
吸气饱和（蒸发）温度
6.7加速寿命
排气饱和（冷凝）温度
iiikAa~cJouakAa
NB/T101572019
6.7.1对于定速压缩机，可针对压缩机公布的蒸发温度和冷凝温度运行范围，选取最高压差工况、最大压比工况和最大负载工况进行2000小时的运行考核。考核前后均应进行6.3中制热量和制热性能系数以及6.4中噪声试验，并按5.7的要求进行比较。6.7.2对转速可控型压缩机进行试验时，应选择产品设计文件中规定的最大和最小转速进行上述3个工况点的2000小时运行考核。考核前后均应按照生产企业给定的额定转速进行6.3中制热量和制热性能系数以及6.4中噪声试验，并按5.7的要求进行比较6.8电气安全
压缩机的冷态电气强度、接地措施、对易触及带电部件的保护、泄漏电流、机械强度、耐潮湿、电气强度和非正常工作的试验方法按GB4706.17的规定执行。检验规则
压缩机的检验规则按GB/T18429-2018中第7章的规定执行。3标志、包装、运输和购存
压缩机的标志、包装、运输和贮存应符合GB/T18429-2018中第8章的规定。4
