本标准规定了煤矿用一氧化碳过滤式自救器的型式、分类、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存等。本标准适用于煤矿用一氧化碳过滤式自救器(以下简称自救器)。 MT 709-1997 煤矿用一氧化碳过滤式自救器 MT709-1997 标准下载解压密码：www.bzxz.net

MT 709-1997

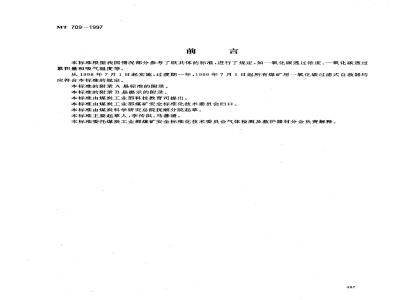

本标准根据我国情况部分参考了欧共体的标准，进行了规定，如一氧化碳透过浓度、一氧化碳透过累积量和吸气温度等。
从1998年7月1日起实施，过渡期一年，1999年7月1日起所有煤矿用一氧化碳过滤式自救器均应符合本标准的规定。
本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿安全标准化技术委员会归口。本标准由煤炭科学研究总院抚顺分院起草。本标准主要起草人：李传洪、马善清。本标准委托煤炭工业部煤矿安全标准化技术委员会气体检测及救护器材分会负责解释。467
1范围
中华人民共和国煤炭行业标准
煤矿用一氧化碳过滤式自救器
Self-rescuer of carbon monoxide filter for coal minesMT709--1997
本标准规定了煤矿用一氧化碳过滤式自救器的型式、分类、基本参数、技术要求、试验方法、检验规则、标志、包装和贮存等。
本标准适用于煤矿用一氧化碳过滤式自救器（以下简称自救器）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB.527—83硫化橡胶物理试验方法的一般要求GB/T528一92硫化橡胶和热塑性橡胶拉伸性能的测定GB/T531--92硫化橡胶邵尔A型硬度试验方法GB/T1410一89固体绝缘材料体积电阻率和表面电阻率试验方法GB/T2423.17—81电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T2891一95过滤式防毒面具滤毒罐性能试验方法GB/T3512—83橡胶热空气老化试验方法GB3836.1—83爆炸性环境用防爆电气设备通用要求GB/T6166—一85高效滤料性能试验方法透过率和阻力GB/T10111—88利用随机数殷子进行随机抽样的方法HG4-841—81硫化橡胶脆性温度的测定方法3定义
本标准采用下列定义。
3. 1 整机质量 mass. of whole self-rescuer不包括橡胶保护罩和随带袋的自救器成品质量。3. 2 过滤器质量 mass of filter canister包括口具组、排气阀组、干燥剂、触媒、药罐和层板等组成的质量。3.3一氧化碳透过浓度carbon monoxidepermeation concentration经过过滤器后的吸气气流中氧化碳的浓度。3.4 一氧化碳透过积累量 carbon monoxide permeation accumlation volume在规定的防护时间内所测得一氧化碳透过浓度数值按式(1)计算出的一氧化碳透过量的总和。3.5 呼气阻力 exhalation resistance防护性能试验后，从过滤器口具处通入30L/min和85L/min正压稳定气流时，测得的阻力值。3.6 吸气阻力inhalation resistance中华人民共和国煤炭工业部1997-12-30批准468
1998-07-01实施
MT709—1997
防护性能试验后，从过滤器口具通入30L/min和85L/min负压稳定气流时，测得的阻力值。3.7吸气温度 inhalation temperature防护性能试验中，从距过滤器口具45mm处测得吸气时吸入气体的温度。3.8 一氧化碳初期峰值 maximum carbon monoxide permeation concentration at the begging of test在防护性能试验开始后5min内，经过过滤器后吸气气流中的一氧化碳透过浓度最高值。3.9封口带拉力stripsealbreakingpower开启搬手拉断封印条时的拉力值。3.10自救器气密性sealed ability自救器内与外界大气隔绝的程度。4产品型式、分类和基本参数
4.1：型式
直接口叼式。
4.2分类
按用途分为防护用自救器和训练用自救器两种；按防护时间分为40型、60型、90型三种。4.3基本参数
产品基本参数如表1所示：
表1基本参数
5技术要求
防护时间
整机质量
过滤器质量
5.1产品应符合本标准的规定，并按规定程序批准的图样和技术文件制造。5.2使用条件：
外形体积
≤1700
≤1700
5.2.1适用于无煤与瓦斯和二氧化碳突出的矿井，环境大气中的氧气浓度不低于18%，一氧化碳浓度不大于1.5%，不含有其他毒气的空气中使用。5.2.2仅限于个人逃生时使用。
5.3防护一氧化碳性能（以下简称防护性能）：产品在表1规定的防护时间内，按本标准规定的试验方法进行防护性能试验时，符合下列要求。5.3.1吸入气体中的一氧化碳透过浓度应不大于0.02%。5.3.2吸气中一氧化碳透过积累量应不大于200mL。5.3.3吸气中的一氧化碳透过浓度的初期峰值应不大于0.06%。5.3.4吸气温度
当试验气体中一氧化碳浓度为1.0%时，吸入气体的最高温度应不大于60℃；当试验气体中一氧化碳浓度为1.5%时，吸入气体的最高温度应不大于95℃。5.3.5呼气阻力和吸气阻力
防护性能试验后，测定呼气阻力和吸气阻力，应不大于表2的规定。469
试验气体流量
呼气阻力，Pa
吸气阻力，Pa
MT 709—1997
表2吸气阻力和呼气阻力
5.3.6带滤烟层的自救器滤烟能力应在50%以上。5.4结构要求：
5.4.1自救器气密性
在13.34kPa压力下，保持15s，压力下降应不大于98Pa。5.4.2呼气阀气密性
在980Pa负压下，保持1min，压力上升应不大于29Pa。5.4.3视野
佩带过滤器后的下方视野应不小于40度。5.4.4抗冲击性能
5.4.4.1经跌落试验后其结构不应遭受损坏，自救器气密性应符合5.4.1的要求。85
5.4.4.2经滚动试验后，外壳镀层不得脱落，其他结构也不应遭受损坏，且符合5.3和5.4.1的要求。5.4.5自救器外壳应有发放编号牌。5.4.6携带开启应方便。
5.4.7封口带拉力应为49N～118N。5.4.8口具应采用无毒无味的橡胶材料制造，便于咬紧、舒服、闭嘴时应严密，在逃生和剧烈活动时口具不会从口中脱落。
5.4.9口具胶帽厚度应均匀、弹性好，不允许有裂隙、孔洞、气泡和缺边。5.4.10药罐应有防锈措施，接口不允许有明显斑点和纵向沟槽。口具组与药罐连接应牢固可靠且不漏气。5.4.11
5.4.12头带的拉紧力应适宜。
5.4.13鼻夹弹簧的夹紧力应适宜，与鼻夹垫配合应保证密封鼻孔，且不易脱落。在产品装配中鼻夹的放置位置应能提醒佩戴者在衔入口具后不忘夹上鼻夹。5.4.14过滤器取出力应不大于98N。5.4.15过滤器在正常使用时不应烫伤佩戴者。5.4.16呼气阀应灵敏可靠，应能防止机械损伤阀片。5.4.17过滤器应设有口水挡板，防止口水流入药罐。5.4.18过滤器内应有滤尘措施，防止药剂中的粉尘进入口具内。5.4.19产品表面应无明显划伤，光滑平整，出厂应有橡胶保护罩。5.5材料要求：
.5.5.1过滤器呼吸系统使用的材料不得分解出有毒、有害、有味气体。5.5.2外壳和紧固件必须采用耐腐蚀或经耐腐蚀处理的材料。5.5.3橡胶和塑料材料，应具有良好的耐热、耐寒和耐老化性能等。5.5.4外壳材质采用轻合金材料时，应符合GB3836.1有关规定。5.5.5佩戴使用有效期（一班作业）不少于3年，库存有效期为5年。5.6训练用过滤式自救器：
训练用过滤式自救器除在铭牌上应注明外壳为红色和吸气无热量外，其外形、质量、过滤器的结构，呼气阻力和吸气阻力等，均与过滤式自救器产品相同。470
6试验方法
6.1防护性能试验
6.1.1试验条件如表3：
呼吸量，L/min
呼吸频率,min-1
呼吸比
试验气体流量，L/min
试验气体绝对湿度，g/m
试验气体中一氧化碳浓度，%
试验气体温度，℃
呼气温度，℃
口具温度测量点与口具端面距离，mm试验产品预热要求
6.1.2试验装置和仪器设备
MT 709-1997
表3防护一氧化碳性能试验条件
20.7~24.5
0.25、1.0(两种为常规试验浓度）1.5（为型式试验浓度）
按试验箱绝对湿度条件调节为25±237±2
试验前在20士5℃环境内放置2h以上防护性能试验所用装置如图1所用仪器设备见表4。5
1呼吸机；2—呼气阀；3-吸气阀；4—排气风扇，5—呼气加温增湿器；6-一氧化碳气体过滤器；7一过滤器；8—吸气温度测定仪，9—试验箱；10-干、湿球温度计；11-进气加温增湿混合器；12，13流量计；1417干燥塔；15--0~2%红外线氧化碳气体分析仪，16-0~1000ppm红外线一氧化碳气体分析仪
图1防护性能试验装置示意图
仪器设备名称
呼吸机
呼气阀
呼气阀
离心鼓风机
加温增凝器
一化碳气体过滤器
温度计
实验籍此内容来自标准下载网
干湿球温度计
加温增凝器
浮子流量计
浮子流量计
干燥塔
红外线
一氧化碳
分析仪
一氧化碳
红外线
分析仪
6.1.3试验准备工作
MT 709-1997
表4防护性能试验仪器设备
规格要求和说明
呼吸量10~40L/min，呼吸频率10~430r/min呼吸比1：1
用压缩氧呼吸器游气阀，30L/mn稳定气流测定通气阳力少手29Pa
用压缩氧呼吸器呼气阀，30L/min稳定气流测定通气阻力少手29Pa
风量700~1000m/h，压头90mmH0
按图2制造
排出气体中CO滚度达到环境保护标准要求分度值0.5℃
0～100℃
容积：300mm.300mm.260mm、材质为塑料有机玻璃、铁板等
水银激度计2只，测量温度范围0~50℃分度值0. 15℃
按图2制造
量程0.6~60m/h，准确度2.5级
量程0.016~0.16m/h，催确度2.5级容积260m，2只，内装块状无水氯化钙量程0~2%分度值0.2%
量程0~1000×10-6分度值10×10~6按图1安装连接好试验装置。除呼吸机外，检测气体管路总容积应不大于2La）干湿球温度计应设置在与过滤器同一等温面内，即与过滤器的距离保持相等；干，湿球温度计插入试验箱的深度与过滤器进气口端面平齐；b）检查装置气密性。当在装置内建立起1961Pa正压时，保持1min，压力下降应不超过29Pac）标定人工吸机的呼吸频率和呼吸量；d）用标准气样标定红外线一氧化碳气体分析仪；e）调节两个加温增湿器的温度，f）标定一氧化碳的进气流量，并按图1连接方式采样；g）保持实验温度在（20土5）℃内：注：在标定红外线一氧化碳气体分析仪器和一载化碳进气流量时，要开启排气风和室内氧化碳安全报警器。6.1.4试验方法
在完成跌落试验，滚动实验，外壳气密试验和封口带拉力测试后，按下列步骤进行防护性能试验：a）取出过滤迅速安装在试验箱内的固定位置上，b）闭紧试验箱门，然后打开一氧化碳供气开关和通气开关，直接往试验箱内以（90±1）L/min的流量通气，并开启0～2%的红外线氧化碳气体分析仪15的气泵。当试验箱内的氧化碳浓度上升到试验条件所规定的数值时，将直接进入试验箱的一氧化碳管路关闭，转接到与空气混合的管路上继续往试验箱内供气，同时开启人工呼吸机1、计时器和红外线一氧化碳0～1000×10-6气体分析仪16的气泵；
MT 709—1997
c）观察并记录初期峰值的大小及出现的时间；d）每隔5min记录一次各测定点的数值（包括两台红外线仪器显示的一氧化碳浓度值、吸气温度、干湿球温度等），直到试验进行到规定的防护时间，然后关闭一氧化碳进气；e）等到红外分析仪指示回零后，关闭人工呼吸机，开启试验箱，取出过滤器做呼、吸气阻力试验6.1.5试验结果
a）防护时间；
b）氧化碳初期峰值；
c）一氧化碳透过浓度最大值；
d）一氧化碳透过积累量用下式进行计算M=15×10*
式中：M一一一氧化碳透过积累量,mL；(CO%): +
(CO%)，—防护时间终了时实测记录的一氧化碳浓度，%，(CO%);——每隔5min实测记录的一氧化碳浓度，%；1
(CO%),J
15×104—换算系数（记录间隔时间5min×呼吸量30L/min）；e）吸气温度的最高值。
6.2过滤器呼气阻力和吸气阻力测定6.2.1试验装置和仪器设备
a）试验装置如图2和图3所示；
MT709-1997
1—接进气管；2—补水瓶；3一接点温度计；4一接出气管；5-电加热器图2鼓泡吸湿式水分饱和器
1—过滤器；2—口具接头；3—倾斜压力计；4--浮子流量计图3呼气阻力试验装置
MT 709-1997
1过滤器，2—口真接头；3—倾斜压力计，4—浮子流量计图4吸气阻力试验装置
b）试验空气流量：(30t0.6)L/min(95±1)L/minc）倾斜式压力计：测量范围为0~1.96ka，分度值为9.8Pu；d）浮子流量计：测量范围为0~100L/min；准确度为4级；e）正、负压气源；
f）过滤器呼气阻力和吸气阻力应在防护性能试验后立即进行。6.2.2测定方法
a）按图3和图4方式分别将过滤器接入装置中，将空气流量分别调节到（30±0.6）L/min和（85士1.7）L/min，分别测定呼气阻力和吸气阻力R，。b）测定试验装置气路的阻力Ro
6.2.3试验结果
测定结果按下式计算出吸气阻力值和呼气阻力值：RRR
式中：R
过滤器的呼气阻力或吸气阻力，a，试验装置自身的通气阻力，Pa；R
一测定的呼气阻力或吸气阻力，Pa6.3滤烟能力试验
6.3.1试验条件
6.3.2试验装置、试验方法和试验结果计算等按GB/T6166的规定，试验结果应符合5.3.6要求。6.4自救器的气密性试验
自教器的气密性试验采用负压法或正压法，仲裁试验采用负压法。负压法测试，试验装置见图5。
1—真空干燥器；2被试自救器；3负压计图5负压法气密检验装置
6.4.1.1仪器设备
a）真空干燥器，口径为240~300mm；b）被检自救器。
MT 709-1997
c）负压计：测量范围为0～20kPa，准确度为0.4级。6.4.1.2试验方法
a）检查装置的气密性；
b）将取下橡胶保护罩的自救器浸入装有水的真空干燥器中；c）抽负压到（13.34士0.686）kPa；d）保持30 s，检查有无气泡浮出。6.4.1.3试验结果
保持30s有2个以上连续气泡浮出即为不合格；由于产品外部结构间隙造成的浮出气泡不能视为漏气。
6.4.2用正压法试验
6.4.2.1采用ZJ型自救器气密检查仪，其工作压力范围为12~~15kPa，分度值为9.8Pa。6.4.2.2试验方法
按照ZJ型自救器气密检查仪使用说明书操作。6.4.2.3试验结果
当压力达到13.34kPa时，保持15s，压力下降小于98Pa为合格。6.5呼气阀气密性测试
6.5.1测试装置和仪器设备
a）测试装置如图6所示：
一调节阀：2—气密校验容器；3—呼气阀：4—水柱压力计图6呼气阀气密测试装置示意图
b）水柱压力计：测量范围为0~~2.94kPa，分度值为9.8Pa；c）气密校验容器：应用刚性容器，容积为2.5L士0.05L，6.5.2测试方法
a）检查测试装置气密性。将呼气阀接口用胶塞密封，在装置内建立200Pa的负压，应不漏气；b）将呼气阀接到测试装置的接口上，在装置内建立100Pa负压，保持1min，记录压力的上升值：6.5.3测试结果
1min压力上升值应符合5.4.2要求。6.6佩戴过滤器时下方视野测试
按GB/T2891.4试验结果应符合本标准5.4.3要求。6.7封口带拉力测试
可用下述等同方法测试，如果发生争议以6.7.1为准。6.7.1将自救器固定在标准拉力试验机上，使拉力方向与自救器开启搬手水平面成80度～90度夹角，测定拉断封印条的力。
6.7.2用弹簧拉力计钩住开启搬手，使拉力方向与水平面成75度~~85度夹角，在3s~5s内完成拉断力的测定，记录拉断封印条时的拉力。6.7.3测试结果
拉断力应符合5.4.7要求。
6.8跌落试验
MT 709—1997
在水泥地面上水平放置一块厚度为50mm士5mm的松（或杉）木板，将自救器从1米高处自由落下3次（正、侧和倒各1次），检查有无损坏并按6.4.1检查气密性。6.9滚动试验
试验装置如图7所示。
1电机；2—减速器；3—试验箱
图7滚动冲击试验装置示意图
6.9.1试验仪器设备
试验箱为（18士2）mm厚松木板制成内边长为300mm的正方箱体，以对角线为轴，转速为(60±2)r/min。
6.9.2试验方法
a）将三台去掉保护罩的自救器同时放入试验箱中，以（60士2）r/min的转速连续试验10min；b）取出自救器按5.4.4.2检查是否损坏，并按5.4.1和5.3进行试验。6.9.3试验结果
应符合5.3.1、5.3.2、5.3.3、5.3.4、5.3.5和5.4.1的要求。6.10过滤器取出力测试
用弹簧拉力计钩住头带进行测定，拉力方向与过滤器取出方向一致。测出的拉力应符合5.4.14的要求。
6.11产品质量检验
用感量1g的天平秤量。
6.12金属材料耐腐蚀试验
按GB/T2423.17进行试验，持续48h。6.13橡胶材料试验
6.13.1试样的制备、试验条件、试验数据的处理均按GB527进行。6.13.2扯断强度、伸长率、扯断永久变形等试验，均按GB/T528进行。6.13.3硬度试验按GB/T531进行。6.13.4橡胶材料耐寒性试验，按HG4一841进行。低温槽内介质温度取-35℃。6.13.5耐老化试验，按GB/T3512进行。老化试验温度：呼吸气阀片120℃，其他100℃；老化时间：24h；
老化系数：选用抗张积表示的老化系数Kl。477
检验规则
MT 709--1997
7.1产品须经煤炭工业部指定的质量监督检验机关按本标准进行检验合格并发给合格证明文件后方可生产。
7.2出厂检验：
出厂检验由制造广质量检验部门按本标准规定的要求检验，检验合格出具合格证后方可出厂。出厂检验分为逐台检验和抽样检验。7.2.1逐台检验项目和抽样检验项目见表5。检验项目
技术要求条款
4.3表1防护时间
4.3表1整机质量
出厂检验
逐台检验
抽样检验
型式检验
注：“—”为不检项目“”为检验项目；“☆”为主要项目，“△”为非主要项目。抽样数量为批产量的3%，但不应少于3台。7.2.2
判定规则
新产品
应符合5.4.1
应符合4.3.1～4.3.5
质量刻到产品外面
新产品
新产品
出厂检验中主要项目中有一台项不合格则判该批产品为不合格；非主要项目5.4.1和5.4.7中有一台项不合格时允许加倍抽样复检，复检合格则判该批产品为合格品，如复检仍有不合格时应更换该批产品中不合格的零件，重新检验。7.3型式检验：
7.3.1有下列情况之时，应进行型式检验a）新产品或老产品转厂生产试制定型鉴定时；b）正常生产后如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，每年应进行1次；d）停产1年后再次恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；478
