GB 518-2020.Motorcycle tyres.
1范围
GB 518规定了摩托车轮胎的要求、试验方法和标志。
GB 518适用于新的摩托车充气轮胎。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 521轮胎外缘尺寸测量方法.
GB/T 2983摩托车轮 胎系列
GB/T 6326轮 胎术语及其定义
GB/T 7036.2充气轮胎内胎第2部分:摩托车轮胎内胎
GB/T 8170数值修约规则与极限数值的表示和判定
GB/T 13203摩托车轮胎性能试验方法
HG/T 2177轮胎外观质量
3术语和定义
GB/T 6326界定的以及下列术语和定义适用于本文件。
3.1
摩托车子午线轮胎 motorcycle radial tyre
胎体帘布层帘线与胎面中心线呈65°~90°角排列并以带束层箍紧胎体的摩托车充气轮胎。
4要求
4.1轮胎规格 、负荷指数(代号表示系列增加对应层级或层级的说明)、负荷能力、测量轮辋、允许使用轮辋和充气压力应符合GB/T 2983或相关行业技术文件的规定。
注:相关行业技术文件仅适用于不在GB/T 2983范围内的摩托车轮胎。
4.2新胎外缘尺寸
应符合附录A的规定。
4.3 轮胎速度符号与最高行驶速度的对应关系
应符合附录B的规定。
4.4轮胎负荷 指数与负荷能力的对应关系
应符合附录C的规定。
4.5安全性 能
4.5.1
强度性能
轮胎应进行强度性能试验,每一试验点的强度试验破坏能应不低于表1的规定。
1范围
GB 518规定了摩托车轮胎的要求、试验方法和标志。
GB 518适用于新的摩托车充气轮胎。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 521轮胎外缘尺寸测量方法.
GB/T 2983摩托车轮 胎系列
GB/T 6326轮 胎术语及其定义
GB/T 7036.2充气轮胎内胎第2部分:摩托车轮胎内胎
GB/T 8170数值修约规则与极限数值的表示和判定
GB/T 13203摩托车轮胎性能试验方法
HG/T 2177轮胎外观质量
3术语和定义
GB/T 6326界定的以及下列术语和定义适用于本文件。
3.1
摩托车子午线轮胎 motorcycle radial tyre
胎体帘布层帘线与胎面中心线呈65°~90°角排列并以带束层箍紧胎体的摩托车充气轮胎。
4要求
4.1轮胎规格 、负荷指数(代号表示系列增加对应层级或层级的说明)、负荷能力、测量轮辋、允许使用轮辋和充气压力应符合GB/T 2983或相关行业技术文件的规定。
注:相关行业技术文件仅适用于不在GB/T 2983范围内的摩托车轮胎。
4.2新胎外缘尺寸
应符合附录A的规定。
4.3 轮胎速度符号与最高行驶速度的对应关系
应符合附录B的规定。
4.4轮胎负荷 指数与负荷能力的对应关系
应符合附录C的规定。
4.5安全性 能
4.5.1
强度性能
轮胎应进行强度性能试验,每一试验点的强度试验破坏能应不低于表1的规定。

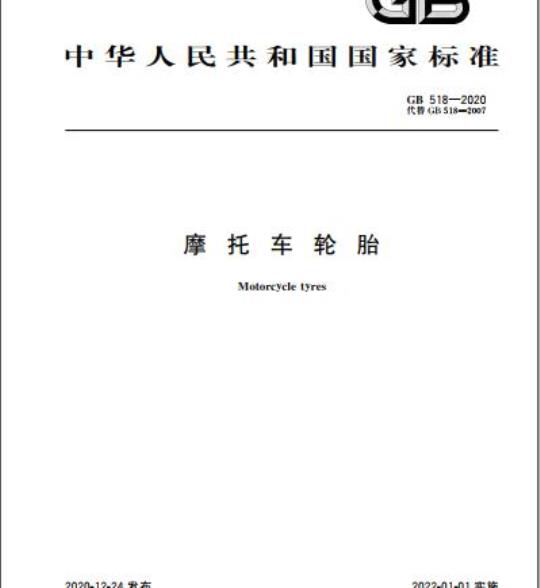

标准图片预览
标准内容
ICS 83.160.10
CCSG41
中华人民共和国国家标准
GB518—2020
代替GB518—2007
摩托车轮胎
Motorcycletyres
2020-12-24发布
国家市场监督管理总局
国家标准化管理委员会
2022-01-01实施
GB518—2020
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB518一2007《摩托车轮胎》，与GB518一2007相比，主要技术变化如下一增加了摩托车子午线轮胎的术语和定义（见第3章）：一增加了“负荷指数（代号表示系列增加对应层级或层级的说明）”（见4.1)；一对强度性能要求中的“轮胎的最小破坏能应不低于表1的规定”修改为“每一试验点的强度试验破坏能应不低于表1的规定”（见4.5.1,2007年版的4.2.1)；一对轮胎应进行高速性能试验的最高行驶速度修改为速度符号J级及以上适用（见4.5.3，2007年版的4.2.3）；
增加了胎面磨耗标志应落在靠胎冠中心距离不超过1/2胎面宽度内的花纹沟里的要求（见4.6.1）：
对标志中的\地名\修改为“产地”［见6.1b），2007版的6.1b)；一对标志中的\层级或负荷指数”修改为“负荷指数（代号表示系列增加对应层级或层级的说明）”［【见6.1c），2007年版的6.1c)]；删除了“公制系列和代号表示系列轮胎应标志速度符号”的标志要求（见2007年版的6.2）：修改为所有摩托车轮胎都应有速度符号标志见6.1d）；对标志中的“骨架材料”修改为“子午线轮胎胎冠、胎侧用骨架材料名称及其层数，斜交轮胎用骨架材料名称”［见6.1e），2007年版的6.1d)]；增加了胎面蘑耗标志位置标记的标志要求见6.1f）」；增加了胎面类型为C型和D型时的一些特征区别标志（见6.7、6.8和6.9）；增加了轻便型摩托车轮胎的标志（见6.10)；增加了新胎外缘尺寸要求（见附录A）；一增加了轮胎速度符号与最高行驶速度的对应关系表（见附录B)；增加了轮胎负荷指数与负荷能力的对应关系表（见附录C)。本文件由中华人民共和国工业和信息化部提出并归口。本文件及其所代替文件的历次版本发布情况为：GB518—1965、GB518—1974、GB5181991、GB5181997、GB5182007S
1范围
摩托车轮
本文件规定了摩托车轮胎的要求、试验方法和标志。本文件适用于新的摩托车充气轮胎。规范性引用文件
GB518—2020
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T521
GB/T2983
GB/T6326
轮胎外缘尺寸测量方法
摩托车轮胎系列
轮胎术语及其定义
GB/T7036.2
GB/T8170
GB/T13203
HG/T2177
术语和定义
第2部分：摩托车轮胎内胎
充气轮胎内胎
数值修约规则与极限数值的表示和判定摩托车轮胎性能试验方法
轮胎外观质量
GB/T6326界定的以及下列术语和定义适用于本文件。3.1
摩托车子午线轮胎
motorcycle radial tyre
胎体帘布层帘线与胎面中心线呈65°～90°角排列并以带束层箍紧胎体的摩托车充气轮胎要求
4.1轮胎规格、负荷指数（代号表示系列增加对应层级或层级的说明）、负荷能力、测量轮辋、允许使用轮辋和充气压力
应符合GB/T2983或相关行业技术文件的规定注：相关行业技术文件仅适用于不在GB/T2983范围内的摩托车轮胎4.2
新胎外缘尺寸
应符合附录A的规定。
轮胎速度符号与最高行驶速度的对应关系应符合附录B的规定
GB518—2020
轮胎负荷指数与负荷能力的对应关系4.4
应符合附录C的规定。
安全性能
4.5.1强度性能
轮胎应进行强度性能试验，每一试验点的强度试验破坏能应不低于表1的规定。表1各类型轮胎的最小破坏能
轮胎负荷型式
轻载型
标准型
加强型
载重型
轮胎对应层级
注1：轻便型系列摩托车轮胎按轻载型考核其破坏能62mm
设计断面宽度
注2：可查阅GB/T2983或相关技术文件中的负荷指数获取对应轮胎负荷型式4.5.2耐久性能
轮胎应进行耐久性能试验。耐久性能试验结束后，轮胎不应出现脱层、崩花、裂口、接头开裂、帘线裂缝或断裂等缺陷；试验轮胎气压不应低于初始气压。4.5.3高速性能
速度符号J级及以上的轮胎应进行高速性能试验。高速性能试验结束后，轮胎不应出现脱层、崩花、裂口、接头开裂、帘线裂缝或断裂等缺陷；试验轮胎气压不应低于初始气压。4.6胎面磨耗标志免费标准bzxz.net
4.6.1每条轮胎应沿周向等距离地设置不少于3个能清楚观察到的胎面磨耗标志，并使胎面磨耗标志落在靠胎冠中心距离不超过1/2胎面宽度内的花纹沟里，其胎面磨耗标志的高度应不小于0.8mm。4.6.2轮胎两侧胎肩处应模刻出指明胎面磨耗标志位置的标记4.7外观质量
4.7.1轮胎不应有严重影响使用寿命的外观缺陷，如各部件间脱层、海绵状、钢丝圈上抽和断裂、多根帘线断裂、胎里帘线起褶楞和胎冠出胶边带帘线等。垫带外形不应有残缺或带身裂开。4.7.2轮胎和垫带的其他外观质量应符合HG/T2177的规定。3内胎
若使用内胎，内胎应符合GB/T7036.2的要求2
5试验方法
GB518—2020
试验方法涉及的轮胎规格、负荷指数、负荷能力、测量轮辋、允许使用轮辋和充气压力等试验参数5.1
见GB/T2983或相关行业技术文件。轮胎速度符号与最高行驶速度的对应关系见附录B。轮胎负荷指数与负荷能力的对应关系见附录C。5.2轮胎新胎充气后的外直径、断面宽度、胎面磨耗标志高度按GB/T521进行测量。5.3轮胎强度性能、耐久性能和高速性能按GB/T13203的规定进行试验，5.4轮胎外观质量按HG/T2177进行检验5.5
必要时.内胎可按GB/T7036.2进行检验标志
每条轮胎应有下列标志：
规格；
b）商标；
制造厂名或产地：
负荷指数（代号表示系列增加对应层级或层级的说明）、负荷能力与充气压力：速度符号；
子午线轮胎胎冠、胎侧用骨架材料名称及其层数，斜交轮胎用骨架材料名称；胎面磨耗标志位置的标记（如\△”和/或\T.W.I\）；g)
生产编号；
检查标记。
其中a)～g)项为胎侧模刻标志，h)项为永久性标志，i)项可为水洗不掉的印痕。轮辋名义直径代号13及以上的公制系列轮胎应标志\M/C”。6.2
6.3子午线轮胎应标志“RADIAL”或“子午线”。6.4
无内胎轮胎应标志“TUBELESS”或“无内胎”。雪泥轮胎应标志\M+S\或“M·S”或\M&S”。6.6
轮胎花纹有行驶方向的应标志行驶方向标记6.7
适于公路和越野行驶的C型胎面轮胎应标志“DP”或“双用途”。6.8
允许在公路上行驶的特殊用途D型胎面轮胎应标志“MST”。6.9
仅限于在非公路上行驶的D型胎面轮胎应标志“NHS”或“非公路用”。轻便型摩托车轮胎应标志MOPED”。6.2～6.10规定的标志均应为胎侧永久性标志。6.11
GB518—2020
A.1新胎断面宽度尺寸要求
附录A
（规范性）
新胎外缘尺寸要求
A.1.1轮胎设计断面宽度100mm以下，新胎断面宽度公差为土4mm。A.1.2轮胎设计断面宽度100mm及其以上，新胎断面宽度公差为士4%A.1.3对于具有胎面比其断面宽度更宽的轮胎，该胎面总宽度被指定为断面宽度，且应不小于其新胎最小断面宽度值。
A.2新胎外直径尺寸要求
新胎外直径尺寸不应超出式（A.1）和式（A.2)得出的Dmm和Dmx值：Dmm=d+2HXFhmm
式中：
式中：
新胎最小外直径，单位为毫米（mm)；轮辋名义直径，单位为毫米（mm）；设计断面高度，单位为毫米（mm）；最小公差系数。
Dmx=d+2HXFhmax
新胎最大外直径，单位为毫米（mm）；轮辋名义直径，单位为毫米（mm）；设计断面高度，单位为毫米（mm）；最大公差系数。
设计和制造公差系数（Fhmx和Fhmn）见表A.1。A.2.2
设计和制造公差系数
设计和制造
公差系数
代号表示系列
轮辋名义直径代号
13及以上
1.07（A型、B型胎面）
1.10(C型、D型胎面）
前轮Fhmim取0.93。
12及以下
A.3轮胎断面宽度和外直径取值修约要求公制系列
轮辋名义直径代号
13及以上
1.05（A型、B型胎面）
1.10(C型、D型胎面）
计算结果应按照GB/T8170规定修约到最接近的毫米整数。4
12及以下
轻便型系列
附录B
（规范性）
轮胎速度符号与最高行驶速度对应关系轮胎速度符号与最高行驶速度对应关系应符合表B.1的规定。表B.1
轮胎速度符号与最高行驶速度的对应表速度符号
最高行驶速度
速度符号
GB518—2020
最高行驶速度
GB518—2020
附录C
（规范性）
负荷指数与轮胎负荷能力的对应关系负荷指数与轮胎负荷能力的对应关系应符合表C.1的规定表c.1
负荷指数
负荷能力
负荷指数
负荷指数与轮胎负荷能力的对应表负荷能力
负荷指数
负荷能力
负荷指数
负荷能力
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
