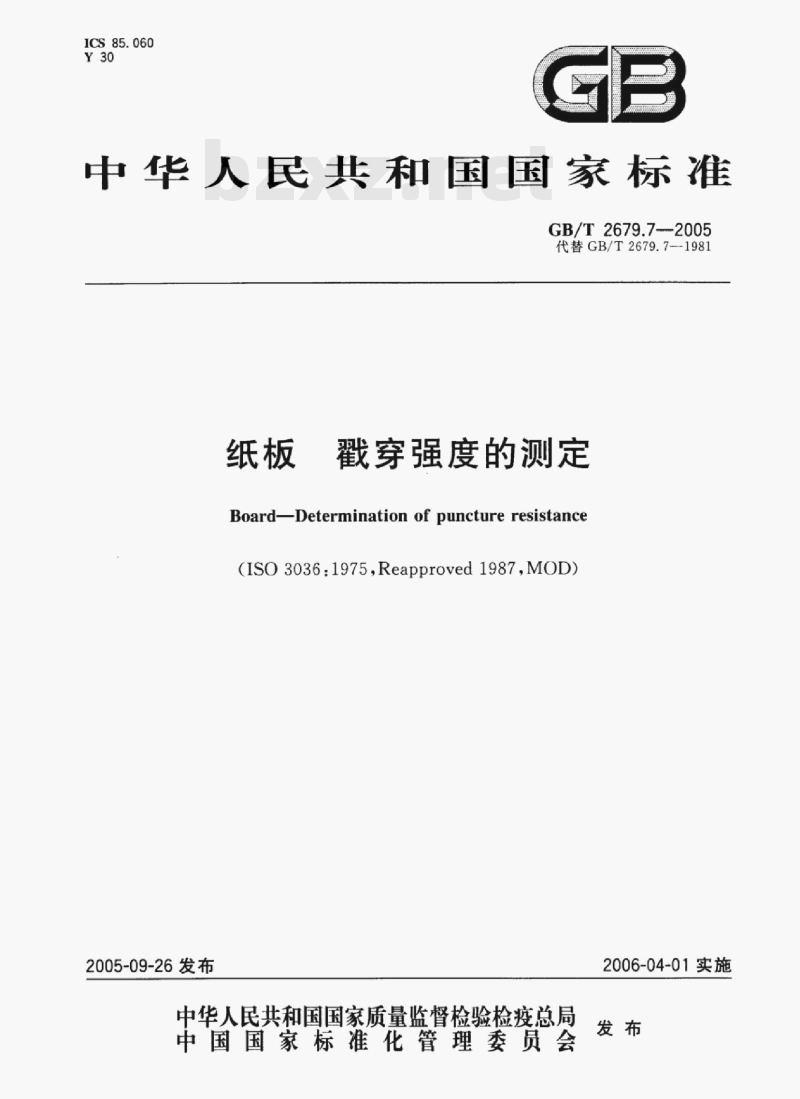

ICS85.060
中华人民共和国国家标准
GB/T2679.7-2005
代替GB/T2679.7--1981
纸板看
戳穿强度的测定
BoardDetermination of puncture resistance(ISO3036：1975,Reapproved1987,MOD)2005-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施
GB/T2679.7—2005

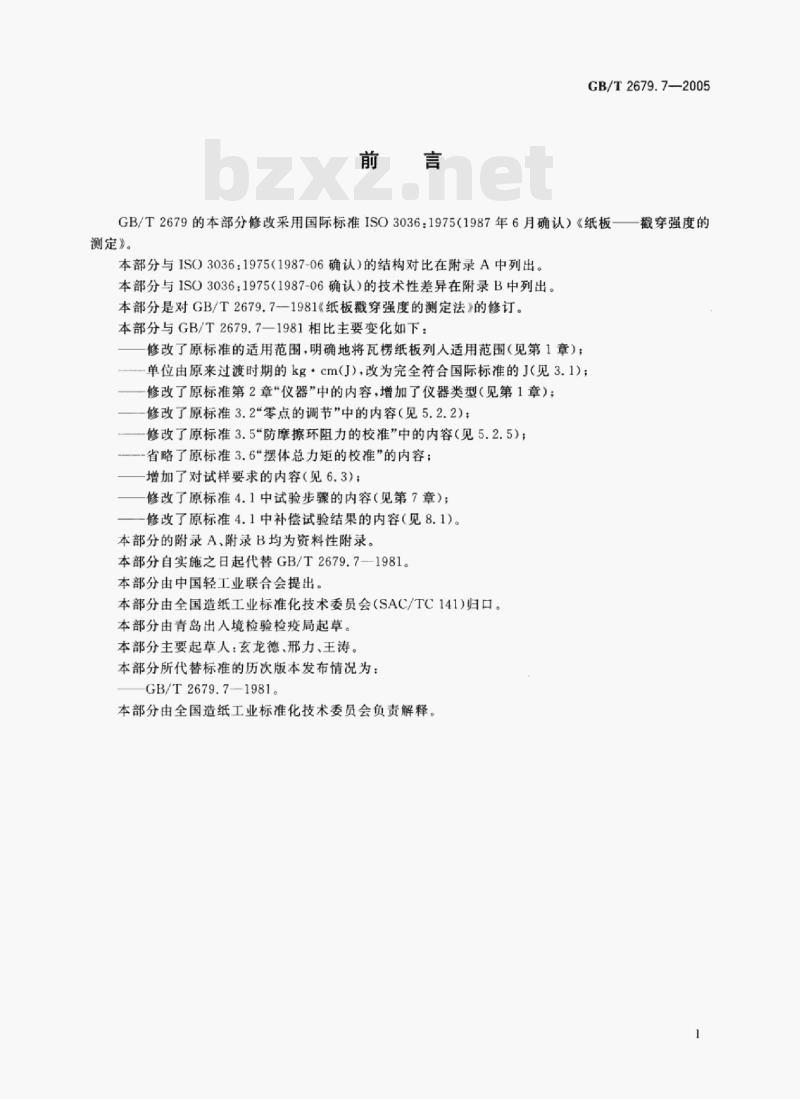

GB/T2679的本部分修改采用国际标准ISO3036：1975（1987年6月确认）《纸板一戳穿强度的测定》。
本部分与ISO3036：1975（1987-06确认）的结构对比在附录A中列出。本部分与1SO3036：1975（1987-06确认）的技术性差异在附录B中列出。本部分是对GB/T2679.7-—1981《纸板戳穿强度的测定法》的修订。本部分与GB/T2679.7—1981相比主要变化如下：修改了原标准的适用范围，明确地将瓦楞纸板列人适用范围（见第1章）：单位由原来过渡时期的kg·cm(J），改为完全符合国际标准的J（见3.1）；一修改了原标准第2章“仪器”中的内容，增加了仪器类型（见第1章）；修改了原标准3.2\零点的调节中的内容（见5.2.2)；修改了原标准3.5防摩擦环阻力的校准*中的内容（见5.2.5）；省略了原标准3.6“摆体总力矩的校准”的内容；一增加了对试样要求的内容（见6.3）：修改了原标准4.1中试验步骤的内容（见第7章）；一修改了原标准4.1中补偿试验结果的内容（见8.1)。本部分的附录A、附录B均为资料性附录。本部分自实施之日起代替GB/T2679.7--1981。本部分由中国轻工业联合会提出。本部分由全国造纸工业标准化技术委员会（SAC/TC141）归口。本部分由青岛出人境检验检疫局起草。本部分主要起草人：玄龙德、邢力、王涛。本部分所代替标准的历次版本发布情况为：GB/T2679.7-1981。
本部分由全国造纸工业标准化技术委员会负责解释。1
1范围
戳穿强度的测定
CB/T2679.72005
GB/T2679的本部分规定了用指针式截穿强度仪测定纸板截穿强度的方法。而对于电子读数截穿强度仪，除有关指针读数、调节和校准等方面的内容，其他也应符合本部分的规定。本部分适用于各种纸板，包括瓦楞纸板。2规范性引用文件
下列文件中的条款通过GB/T2679的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T450
纸和纸板试样的采取（GB/T450-2002，eqvISO186：1994）GB/T10739
3术语和定义
、纸板和纸浆试样处理和试验的标准大气条件（GB/T107392002，eqvISO187：下列术语和起适用于GB/T2679的本部分P
戳穿强度
re resistance
在规定的试验柔件下，用符合标准规定的截穿头穿透纸板所消耗的能量，以焦耳(J表示。4原理
在规定的试验条件
时所消耗的能量。
5仪器
5.1仪器结构
5.1.1总体结构
将试样夹在截穿强度仪上。用连在摆臂上的截穿头截穿试样，测定截穿试样S

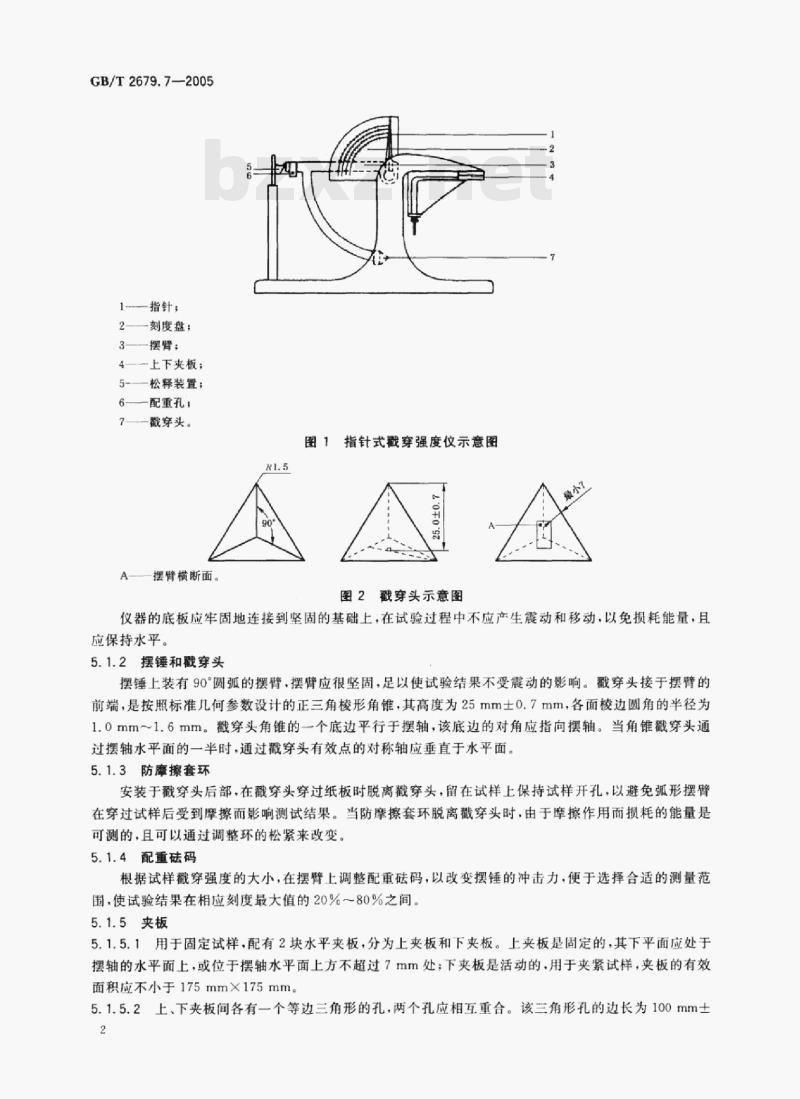

指针式戳穿强度仪的总体结构如图1所示，戳穿头结构如图2所示。GB/T2679.7—2005
1一指针：
一刻度盘：
一摆臂：
上下夹板：
松释装置：
配重孔：
一戳穿头。
A摆臂横断面。
图1指针式戳穿强度仪示意图
图2戳穿头示意图
仪器的底板应牢固地连接到坚固的基础上，在试验过程中不应产生震动和移动，以免损耗能量，且应保持水平。
5.1.2摆锤和戳穿头
摆锤上装有90°圆弧的摆臂·摆臂应很坚固，足以使试验结果不受震动的影响。戳截穿头接于摆臂的前端，是按照标准几何参数设计的正三角棱形角锥，其高度为25mm士0.7mm，各面棱边圆角的半径为1.0mm～1.6mm。戳截穿头角锥的一个底边平行于摆轴，该底边的对角应指向摆轴。当角锥戳截穿头通过摆轴水平面的一半时，通过戳穿头有效点的对称轴应垂直于水平面。5.1.3防摩擦套环
安装于戳穿头后部，在戳穿头穿过纸板时脱离戳穿头，留在试样上保持试样开孔，以避免弧形摆臂在穿过试样后受到摩擦而影响测试结果。当防摩擦套环脱离戳穿头时，由于摩擦作用而损耗的能量是可测的，且可以通过调整环的松紧来改变。5.1.4配重磁码
根据试样戳穿强度的大小，在摆臂上调整配重磁码，以改变摆锤的冲击力，便于选择合适的测量范围，使试验结果在相应刻度最大值的20%～80%之间。5.1.5夹板
5.1.5.1用于固定试样，配有2块水平夹板，分为上夹板和下夹板。上夹板是固定的，其下平面应处于摆轴的水平面上，或位于摆轴水平面上方不超过7mm处；下夹板是活动的用于夹紧试样，夹板的有效面积应不小于175mm×175mm。
5.1.5.2上、下夹板间各有一个等边三角形的孔，两个孔应相互重合。该三角形孔的边长为100mm士2
2mm，其中一边与摆轴平行，该底边的对角应指向摆轴GB/T2679.7—2005

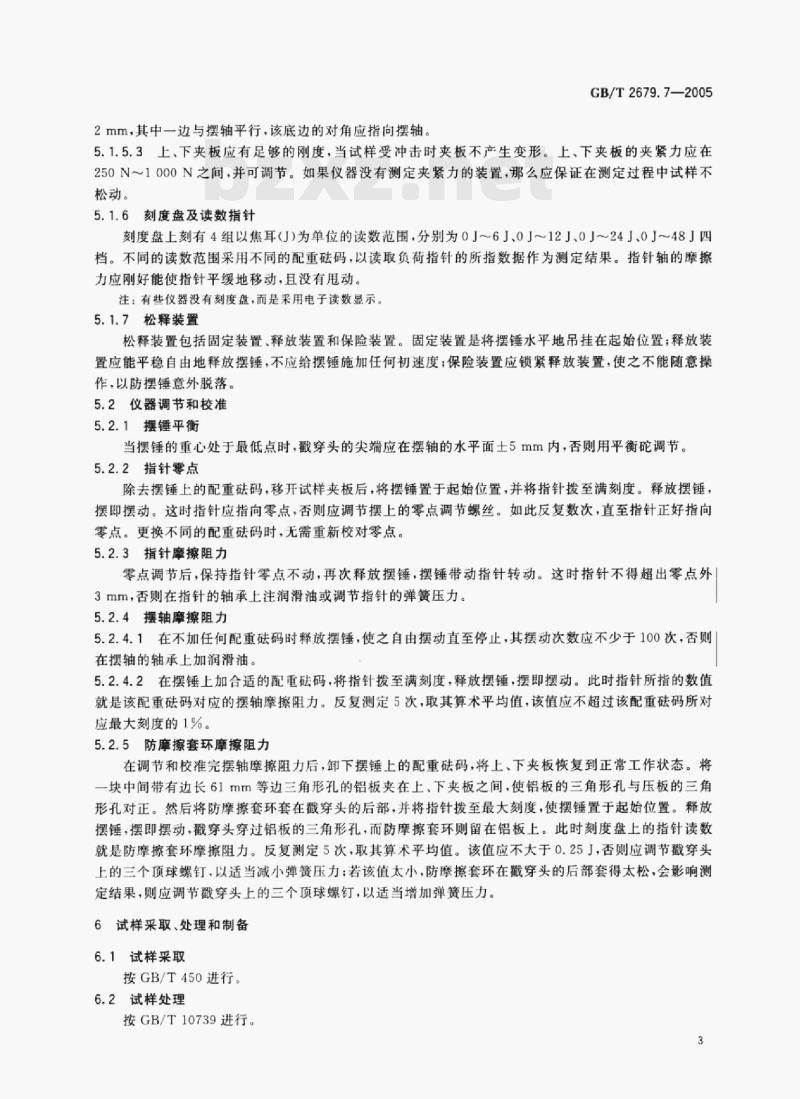

5.1.5.3上、下夹板应有足够的刚度，当试样受冲击时夹板不产生变形。上，下夹板的夹紧力应在250N～1000N之间，并可调节。如果仪器没有测定夹紧力的装置，那么应保证在测定过程中试样不松动。
5.1.6刻度盘及读数指针
刻度盘上刻有4组以焦耳（J）为单位的读数范围，分别为0J～6J、0J～12J、0J～24J.0J～48J四档。不同的读数范围采用不同的配重码，以读取负荷指针的所指数据作为测定结果。指针轴的摩擦力应刚好能使指针平缓地移动，且没有甩动。注：有些仪器没有刻度盘，而是采用电子读数显示。5.1.7松释装置
松释装置包括固定装置、释放装置和保险装置。固定装置是将摆锤水平地吊挂在起始位置；释放装置应能平稳自由地释放摆锤，不应给摆锤施加任何初速度：保险装置应锁紧释放装置，使之不能随意操作，以防摆锤意外脱落。
5.2仪器调节和校准
5.2.1摆锤平衡
当摆锤的重心处于最低点时，戳穿头的尖端应在摆轴的水平面土5mm内，否则用平衡碗调节。5.2.2指针零点
除去摆锤上的配重码，移开试样夹板后，将摆锤置于起始位置，并将指针拨至满刻度。释放摆锤，摆即摆动。这时指针应指向零点，否则应调节摆上的零点调节螺丝。如此反复数次，直至指针正好指向零点。更换不同的配重码时，无需重新校对零点。5.2.3指针摩擦阻力
零点调节后，保持指针零点不动，再次释放摆锤，摆锤带动指针转动。这时指针不得超出零点外3mm，否则在指针的轴承上注润滑油或调节指针的弹簧压力。5.2.4摆轴摩擦阻力
5.2.4.1在不加任何配重码时释放摆锤，使之自由摆动直至停止，其摆动次数应不少于100次，否则在摆轴的轴承上加润滑油。
5.2.4.2在摆锤上加合适的配重础码，将指针拨至满刻度，释放摆锤，摆即摆动。此时指针所指的数值就是该配重码对应的摆轴摩擦阻力。反复测定5次，取其算术平均值，该值应不超过该配重磁码所对应最大刻度的1%。
5.2.5防摩擦套环摩擦阻力
在调节和校准完摆轴摩擦阻力后，卸下摆锤上的配重码，将上，下夹板恢复到正常工作状态。将一块中间带有边长61mm等边三角形孔的铝板夹在上，下夹板之间，使铝板的三角形孔与压板的三角形孔对正。然后将防摩擦套环套在戳穿头的后部，并将指针拨至最大刻度，使摆锤置于起始位置。释放摆锤，摆即摆动，戳穿头穿过铝板的三角形孔，而防摩擦套环则留在铝板上。此时刻度盘上的指针读数就是防摩擦套环摩擦阻力。反复测定5次，取其算术平均值。该值应不大于0.25J，否则应调节戳截穿头上的三个顶球螺钉，以适当减小弹簧压力：若该值太小，防摩擦套环在截穿头的后部套得太松，会影响测定结果，则应调节戳穿头上的三个顶球螺钉，以适当增加弹簧压力6试样采取、处理和制备
6.1试样采取
按GB/T450进行。
6.2试样处理
按GB/T10739进行。
GB/T2679.72005
6.3试样制备
从处理后的每张样品中，切取不小于175mm×175mm的试样8张。试样应平整，无机械加工痕迹和外力损伤。在任何情况下，戳穿试样应距样品边缘、折痕、划线或印刷部位不少于60mm。如果由于某种原因，用已印刷的纸板做试验，则应在试验报告中说明。7试验步骤
7.1试验应在GB/T10739规定的大气条件下进行。7.2定期进行摆锤平衡，指针零点，指针摩擦阻力，摆轴摩擦阻力，防摩擦套环阻力的调节及校准，并做好记录。
7.3检查仪器是否水平，摆锤固定装置是否牢固，释放装置、保险装置是否正常，有无其他安全隐惠。7.4选择合适的配重码，使测定结果在相应刻度最大值的20%一80%之间。将配重码安装在摆臂上，并将摆锤吊挂在起始位置，然后关上释放保险装置。7.5将防摩擦套环套在戳穿头的后部，并将指针拨到最大刻度，然后将待测试样夹在上、下夹板之间。7.6打开释放保险，释放摆摆即摆动，截穿头穿过试样。当摆锤摆回来时顺势用手接住摆臂或摆锤背部的把手，慢慢提起摆锤使其吊挂在起始位置。7.7在刻度盘上配重码对应的刻度范围内，读取测定结果，应准确至最小分度值的一半。7.8重复7.5～7.7的各项步骤，直至全部试样测定完毕。8结果和计算
8.1将一张试样的向正面、纵向反面、横向正面、横向反面各2个测定值进行算术平均，作为该试样的戳穿强度。若防库操套环阻力和摆轴摩擦阻动之和大于或等于测试值的1%则用测定值减去该阻力之和，作为该试样的戳截穿强度。一来试样的纵向戳穿强度，则应将其纵向正面、纵向反面的测定值进行算术平均：同样，8.2若要测定一
若要测定一张试样的横向截穿强度，则应将其横向正面、横向反面的测定值进行算术平均。8.3报告结果时如果最终结果小于12J，则准确至0.1」，如果最终结果大于12J，则准确至0.2J。必要时，应报告最大值最小值、标准偏差和变异系数。9
试验报告
试验报告应包括以项目：
a）GB/T2679的本部分编号：
b）试样编号：
试验的大气条件：
试验所用的仪器型号：
测定结果的平均值、最大值、最小值、标准偏差和变异系数：e)
必要时，应报告纵、横向试验结果的算术平均值，f)
试验日期和地点：Www.bzxZ.net
任何不符合本部分规定的操作。4
附录A
（资料性附录）
本部分与IS03036：1975（1987-06确认）章条编号对照GB/T2679.72005
表A.1给出了本部分与ISO3036：1975(1987-06确认）章条编号对照的一览表表A.1本部分与IS03036：1975（1987-06确认）章条编号对照本部分章条编号
附录A
附录B
对应的国际标准章条编号
5.2、5.3
GB/T2679.7—2005
附录B
（资料性附录）
本部分与IS03036：1975（1987-06确认）的技术性差异及其原因表B.1给出了本部分与ISO3036：1975（1987-06确认）的技术性差异及其原因。表B.1本部分与IS03036：1975（1987-06确认）的技术性差异及其原因本部分章条编号
技术性差异
检测仪器中增加了电子读数戳截穿强度仪规范性引用文件由原来的国际标准改为国家标准
修改检查指针摩擦阻力的方法
增加检查摆轴摩擦阻力的方法
修改试样数量
修改以摩擦作用补偿试验结果的内容原因
ISO）3036：1975（1987-06确认）中检测仪器是指指针式戳穿强度仪。目前国际上已经生产出电子读数戳穿强度仪，并在国内外实验室使用。所以在检测仪器中除了指针式截穿强度仪以外，还增加了电子读数截穿强度仪。相关的测定人员对国家标准比较熟悉，便于掌握。事实上，本部分所引用的国家标准也都是修改采用对应的国际标准，与国际标准差别很小。1ISO3036：1975（1987-06确认）的5.3中只是指出指针摩擦阻力的计算方法，但没有给出指针摩擦阻力的上限，缺乏可操作性。2.先进行零点调节，再检查指针摩擦阻力很显然更科学、更合理
ISO3036：1975（1987-06确认）中没有这方面的规定。在检查摆轴摩擦阻力方面，本部分要比国际标准更全面、更严格。但由于原国家标准也有这样的规定，国内仪器生产厂家和测定人员早已适应，故本次修订仍保留该规定。ISO3036：1975（1987-06确认）第9章中规定的试样数量较多，工作量较大。原国家标准中试样数量是8张，本次修订对此未进行更改。本部分所表达的意思与ISO3036：1975（198706确认)基本-致。但本部分所表达的意思更明确·指出摩擦阻力为防摩擦套环阻力和摆轴摩擦阻力之和，明确了截穿强度的计算方法，便于具体掌握使用
GB/T2679.7-2005
中华人民共和国
国家标准
纸板戳穿强度的测定
GB/T2679.7--2005
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880X1230
印张0.75
5字数14千字
2006年1月第一次印刷
2006年1月第一版
7定价10.00元
书号：155066·1-26857
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T2679.7-2005
代替GB/T2679.7--1981
