GB 39728-2020.Emission standard of air pollutants for onshore oil and gas exploitation and production industry.
1适用范围
GB 39728规定了陆上石油天然气开采工业大气污染物排放控制要求、监测和监督管理要求。
GB 39728适用于现有陆上石油天然气开采工业企业或生产设施的大气污染物排放管理,以及陆上石油天然气开采工业建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收、排污许可证核发及其投产后的大气污染物排放管理。
2规范性引用文件
本标准引用了下列文件或其中的条款。凡是注明日期的引用文件，仅注日期的版本适用于本标准。凡是未注明日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB 9053稳定轻烃
GB 37822挥发 性有机物无组织排放控制标准
GB/T 8017石油产品蒸气压的测定雷德法
GB/T 11059原油蒸 气压的测定膨胀法
GB/T 16157固定污 染源排气中颗粒物测定与气态污染物采样方法
GB/T 16758排风罩的分类及技术条件
HJ 38固定污染源废气总烃、 甲烷和非甲烷总烃的测定气相色谱法
HJ/T 55大气污染物无组织排 放监测技术导则
HJ/T 56固定污染源排气中二氧化硫的测定碘量法
HJ 57固定污染源废气 二氧化硫的测定 定电位电解法
HJ 75 固定污染源烟气(SO2、 NO、颗粒物)排放连续监测技术规范
HJ/T 397固定 源废气监测技术规范
HJ 604环境空气总烃、 甲烷和非甲烷总烃的测定直接进样.气相色谱法
HJ 629固定污 染源废气二 氧化硫的测定非分散红外吸收法
HJ732固定污 染源废气挥发 性有机物的采样气袋法
HJ 733泄漏和敞开液面排放的挥发性有机物检测技术导则
HJ 819排污 单位自行监测技术指南总则
HJ 1131固定污染源废气二氧化硫的测定便携式紫外吸收法
WS/T 757-2016局部排风设施控制风速检测与评估技术规范
《污染源自动监控管理办法》( 国家环境保护总局令第28号)
《环境监测管理办法》( 国家环境保护总局令第39号)
《固定污染源废气中非甲烷总烃排放连续监测技术指南(试行)》(环办监测函 (2020) 90号)

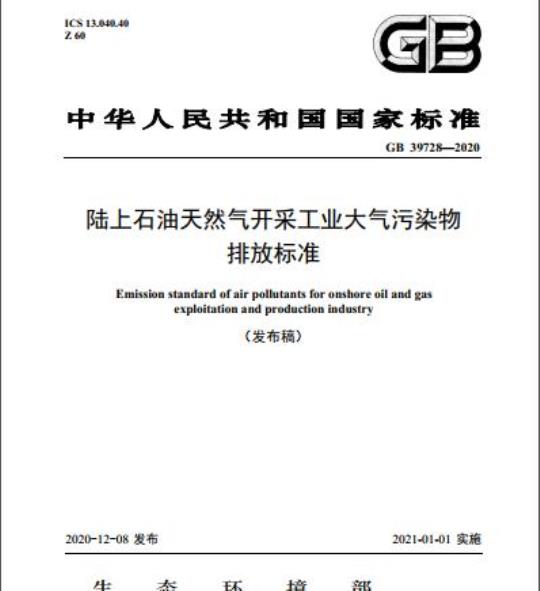

ICS13.040.40
中华人民共和国国家标准
GB397282020
陆上石油天然气开采工业大气污染物排放标准
Emission standard of air pollutants for onshore oil and gasexploitation and productionindustry（发布稿）
2020-12-08发布
生态环境部
国家市场监督管理总局
2021-01-01实施
1适用范围.
2规范性引用文件，
3术语和定义.
4天然气净化厂硫磺回收装置大气污染物排放控制要求5挥发性有机物排放控制要求.
6污染物监测要求，
7实施与监督..
-rrKaeerKca-
GB397282020
GB397282020
为贯彻《中华人民共和国环境保护法》《中华人民共和国大气污染防治法》，防治环境污染，改善环境质量，促进陆上石油天然气开采工业的技术进步和可持续发展，制定本标准。本标准规定了陆上石油天然气开采工业大气污染物排放控制要求、监测和监督管理要求，同时对温室气体甲烷的排放提出了协同控制要求。陆上石油天然气开采工业企业或生产设施排放水污染物、恶臭污染物、环境噪声，以及燃料燃烧设施排放大气污染物适用相应的国家污染物排放标准：产生固体废物的鉴别、处理和处置适用相应的国家固体废物污染控制标准。
本标准为首次发布。
新建企业自2021年1月1日起，现有企业自2023年1月1日起，其大气污染物排放控制按照本标准的规定执行，不再执行《大气污染物综合排放标准》（GB162971996）、《关于天然气净化厂脱硫尾气排放执行标准有关问题的复函》（环函【1999）48号）中的相关规定。各地可根据当地环境保护需要和经济与技术条件，由省级人民政府批准提前实施本标准。本标准是对陆上石油天然气开采工业大气污染物排放控制的基本要求。省级人民政府对本标准未作规定的项目，可以制定地方污染物排放标准：对本标准已作规定的项目，可以制定严于本标准的地方污染物排放标准。
本标准由生态环境部大气环境司、法规与标准司组织制订。本标准起草单位：中国石油集团安全环保技术研究院有限公司、中国石油天然气股份有限公司西南油气田分公司、中国石油大学（华东）、中国环境科学研究院。本标准生态环境部2020年11月26日批准。本标准自2021年1月1日起实施。本标准由生态环境部解释。
iiKaeerKAca
1适用范围
GB397282020
陆上石油天然气升采工业大气污染物排放标准本标准规定了陆上石油天然气开采工业大气污染物排放控制要求、监测和监督管理要求。本标准适用于现有陆上石油天然气开采工业企业或生产设施的大气污染物排放管理，以及陆上石油天然气开采工业建设项目的环境影响评价、环境保护设施设计、竣工环境保护验收、排污许可证核发及其投产后的大气污染物排放管理。2规范性引用文件
本标准引用了下列文件或其中的条款。凡是注明日期的引用文件，仅注日期的版本适用于本标准。凡是未注明日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB9053稳定轻烃
GB37822挥发性有机物无组织排放控制标准GB/T8017石油产品蒸气压的测定雷德法GB/T11059原油蒸气压的测定膨胀法GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法GB/T16758排风罩的分类及技术条件HJ38固定污染源废气总烃、甲烷和非甲烷总烃的测定气相色谱法HJ/T55大气污染物无组织排放监测技术导则HJ/T56固定污染源排气中二氧化硫的测定碘量法HJ57固定污染源废气二氧化硫的测定定电位电解法HJ75固定污染源烟气（SO2、NOx、颗粒物）排放连续监测技术规范固定源废气监测技术规范
HJ/T397
环境空气总烃、甲烷和非甲烷总烃的测定直接进样.气相色谱法HJ629
固定污染源废气二氧化硫的测定非分散红外吸收法固定污染源废气挥发性有机物的采样气袋法HJ733泄漏和敲开液面排放的挥发性有机物检测技术导则HJ819排污单位自行监测技术指南总则HJ1131固定污染源废气二氧化硫的测定便携式紫外吸收法WS/T7572016局部排风设施控制风速检测与评估技术规范《污染源自动监控管理办法》（国家环境保护总局令第28号）《环境监测管理办法》（国家环境保护总局令第39号）《固定污染源废气中非甲烷总烃排放连续监测技术指南（试行）》（环办监测函（2020）90号）1
-iiKaeerKAca
3术语和定义
下列术语和定义适用于本标准。3.1
陆上石油天然气开采onshoreoilandgasexploitationandproductionGB397282020
陆上油气田、滩海陆采油气田和海上油气田陆岸终端的石油天然气开采活动，包括石油和天然气勘探、钻井、完井、录井、测井、井下作业、试油和试气、采油和采气、油气集输与油气处理等作业或过程：不包括油砂、油页岩、页岩气、煤层气、天然气水合物等非常规油气的开采活动。3.2
滩海陆采油气田shallowwatercoastaloilfieldandgasfield距岸较近、有路堤与岸相连，并采用陆地油气田开发方式的滩海油气田。自滩海平台（人工岛）产出的油、气、水或其混合物输送到陆上进行处理。3.3
海上油气田陆岸终端onshoreterminalofoffshoreoilandgasfield建造在陆上用来接收和处理海上油气田开采出来的油、气、水或其混合物的站场。3.4
油气集中处理站oilandnaturalgascentralizedprocessingplant对原油、天然气、采出水、废水等进行集中处理的站场，又称联合站。3.5
天然气处理厂
naturalgasprocessingplant
对天然气进行脱硫（碳）、脱水、烃水露点控制、产品分馏、凝液回收、凝析油稳定，以及对产出的酸气和废水进行处理的站场。3.6
天然气净化厂naturalgaspurificationplant对天然气进行脱硫（碳）、脱水，以及对产出的酸气和废水进行处理的站场3.7
储油库bulkpetroleumterminal
储存和外输（运）原油、稳定轻烃等液态石油天然气产品的站场。3.8
天然气凝液naturalgasliquid（NGL）从天然气中回收的未经稳定处理的液态烃类混合物的总称，又称混合轻烃，一般包括乙烷、液化石油气和稳定轻烃成分。
液化石油气liquefiedpetroleumgas（LPG）在常温常压下为气态，经压缩或冷却后为液态的以C3、C4为主要成分的烃类混合物。3.10
稳定轻烃
naturalgasoline
-nrKaeerKAca-
GB397282020
从天然气凝液或原油中提取的，以戊烷和更重的烃类为主要成分的液态石油产品，又称天然汽油。其终馏点不高于190C，在规定蒸气压下充许含有少量丁烷。按照GB9053分为1号和2号两种牌号。3.11
油气田采出水oilfieldandgasfieldproducedwater油气田采油、采气过程伴随油气一起从地层中采出经分离出的水。3.12
原油稳定crudestabilization
从原油中分离出轻质组分，减少原油蒸发损失的工艺过程。3.13
油罐烃蒸气回收recoveryhydrocarbonvaporfromtank回收油罐中油品蒸发形成的气态烃进入产品系统的工艺过程。3.14
浸液式密封liquid-mountedseal储罐浮盘的边缘密封浸入储存物料液面的密封形式，又称液体镶嵌式密封3.15
机械式鞋形密封mechanicalshoeseal通过弹簧或配重杠杆等使金属薄板垂直紧抵于储罐罐壁上的密封形式。3.16
双重密封doubleseals
储罐浮盘边缘与储罐内壁间设置两层密封的密封形式，又称双封式密封。下层密封称为一次密封，上层密封称为二次密封。
vaporbalancing system
气相平衡系统
在装载设施与储罐之间或储罐与储罐之间设置的气体连通与平衡系统。3.18
挥发性有机物volatileorganiccompounds（voCs）参与大气光化学反应的有机化合物，或者根据有关规定确定的有机化合物。本标准采用非甲烷总烃（NMHC）作为VOCs排放控制项目。3.19
经non-methanehydrocarbons（NMHC)非甲烷总烃
采用规定的监测方法，氢火焰离子化检测器有响应的除甲烷外的气态有机化合物的总和，以碳计。3.20
VOCs物料VOCs-containingmaterialsVOCs质量占比大于等于10%的原辅材料、产品和废料（渣、液）。3.21
挥发性有机液体volatileorganicliquid任何能向大气释放VOCs的符合下列条件之一的有机液体：3
-nrKaeerKAca-
（1）真实蒸气压大于等于0.3kPa的单一组分有机液体：GB39728—2020
（2）混合物中，真实蒸气压大于等于0.3kPa的组分总质量占比大于等于20%的有机液体。真实蒸气压truevaporpressure
有机液体工作（储存）温度下的饱和蒸气压（绝对压力），或者有机混合物液体气化率为零时的蒸气压，又称泡点蒸气压，可根据GB/T11059、GB/T8017等相应测定方法换算得到。注：在常温下工作（储存）的有机液体，其工作（储存）温度按常年的月平均气温最大值计算。3.23
泄漏检测值leakagedetectionvalue采用规定的监测方法，检测仪器探测到的设备与管线组件泄漏点的VOCs浓度扣除环境本底值后的净值，以碳的摩尔分数表示。
标准状态standard state
温度为273.15K，压力为101.325kPa时的状态。本标准规定的大气污染物排放浓度限值均以标准状态下的干气体为基准。
现有企业existingfacility
本标准实施之日前已建成投产或者环境影响评价文件已通过审批的陆上石油天然气开采工业企业或生产设施。
新建企业newfacility
自本标准实施之日起环境影响评价文件通过审批的新建、改建和扩建陆上石油天然气开采工业建设项目。
重点地区keyregions
根据环境保护工作要求，对大气污染严重，或生态环境脆弱，或有进一步环境空气质量改善需求等，需要严格控制大气污染物排放的地区。3.28
企业边界facilityboundary
企业或生产设施的法定边界。难以确定法定边界的，指企业或生产设施的实际占地边界。3.29
排气筒高度stackheight
自排气筒（或其主体建筑构造）所在的地平面至排气筒出口处的高度，单位为m。4天然气净化厂硫磺回收装置大气污染物排放控制要求4.1新建天然气净化厂自2021年1月1日起，现有天然气净化厂自2023年1月1日起，执行表1规4
nKaeerKAca-
定的大气污染物排放限值及其他污染控制要求。表1天然气净化厂硫磺回收装置大气污染物排放限值天然气净化厂硫磺回收装置总规模td>200
≤200
二氧化硫排放浓度限值mg/m
GB397282020
污染物排放监控位置
硫磺回收装置尾气排气筒
4.2硫磺回收装置尾气排气筒中实测大气污染物排放浓度，应按式（1）换算为基准含氧量为3%的大气污染物基准排放浓度，并以此作为达标判定的依据。21-0基×P实
21-0实
式中：P基一大气污染物基准排放浓度，mg/m;P实——大气污染物实测排放浓度，mg/m’；O基干烟气基准含氧量，%；
0—干烟气实测含氧量，%。
4.3硫磺回收装置的能力配置应保证在原料天然气最大硫含量及天然气净化装置最大负荷情况下，能完全处理产生的酸气。在任何时候，酸气进入火炬都应能点燃并充分燃烧。4.4硫磺回收装置尾气排气筒高度不应低于15m，具体高度以及与周围建筑物的相对高度关系应根据环境影响评价文件确定。
5挥发性有机物排放控制要求
5.1执行范围与时间
5.1.1新建企业自2021年1月1日起，现有企业自2023年1月1日起，挥发性有机物排放控制按照本标准的规定执行。
5.1.2重点地区企业执行本标准规定的特别控制要求，执行的地域范围和时间由国务院生态环境主管部门规定。国务院生态环境主管部门未作规定的，省级人民政府可规定辖区内执行的地域范围和时间。5.2挥发性有机液体储存排放控制要求5.2.1天然气凝液、液化石油气和1号稳定轻烃储存排放控制要求天然气凝液、液化石油气和1号稳定轻烃储存应采用压力罐、低压罐或采取其他等效措施5.2.2原油和2号稳定轻烃储存排放控制要求5.2.2.1原油和2号稳定轻烃储存应符合表2规定的控制要求。5
nKaeerKAca-
2号稳定轻烃
表2原油和2号稳定轻烃储存控制要求现有或新建储罐
①符合下列要求之一：
a）采用压力罐或低压罐；
物料真实蒸气压，kPa
≥27.6但≤66.7
≥27.6但≤66.7
b）采用固定顶罐，采取油罐烃蒸气回收措施：c）采取其他等效措施。
②符合下列要求之一：
GB397282020
单罐设计容积，m2
排放控制要求
a）采用浮顶罐。外浮顶罐的浮盘与罐壁之间采用双重密封，且一次密封采用浸液式、机械式鞋形等高效密封方式：内浮顶罐的浮盘与罐壁之间采用浸液式、机械式鞋形等高效密封方式：b）采用固定顶罐并对排放的废气进行收集处理，非甲烷总烃去除效率不低于80%：c）采用气相平衡系统；
d）采取其他等效措施
重点地区企业原油和2号稳定轻烃储存应符合表3规定的特别控制要求，表3原油和2号稳定轻烃储存特别控制要求物料
2号稳定轻烃
①符合下列要求之一：
a）采用压力罐或低压罐
物料真实蒸气压，kPa
≥27.6但≤66.7
≥5.2但<27.6
b）采用固定顶罐，采取油罐烃蒸气回收措施：c）采取其他等效措施。
②符合下列要求之：
单罐设计容积，m
排放控制要求wwW.bzxz.Net
a）采用浮顶罐。外浮顶罐的浮盘与罐壁之间采用双重密封，且一次密封采用浸液式、机械式鞋形等高效密封方式：内浮顶罐的浮盘与罐壁之间采用浸液式、机械式鞋形等高效密封方式：b）采用固定顶罐并对排放的废气进行收集处理，非甲烷总烃去除效率不低于90%：c）采用气相平衡系统：
d）采取其他等效措施
5.2.2.3现有原油储罐因特殊情况需延退排放控制改造的，不应晚于最近一个停工检修期，企业应将延迟改造方案报生态环境主管部门确定。6
-rKaeerKAca-
5.2.3储罐运行维护要求
5.2.3.1浮顶罐运行要求
5.2.3.1.1罐体应保持完好，不应有孔洞（通气孔除外）和裂隙。GB397282020
5.2.3.1.2浮盘附件开口（孔），除采样、计量、例行检查、维护和其他正常活动外，应密闭：浮盘边缘密封不应有破损。
5.2.3.1.3支柱、导向装置等储罐附件穿过浮盘时，其套筒底端应插入储存物料中并采取密封措施5.2.3.1.4除储罐排空作业外，浮盘应始终漂浮于储存物料的表面。5.2.3.1.5自动通气阀在浮盘处于漂浮状态时应关闭且密封良好，仅在浮盘处于支座支撑状态时可开启。
5.2.3.1.6边缘呼吸阀在浮盘处于漂浮状态时应密封良好，并定期检查定压是否符合设定要求，5.2.3.1.7除自动通气阀、边缘呼吸阀外，浮盘外边缘板及所有通过浮盘的开孔接管均应浸入储存物料液面下。
5.2.3.2固定顶罐运行要求
5.2.3.2.1罐体应保持完好，不应有孔洞和裂隙。5.2.3.2.2储罐附件开口（孔），除采样、计量、例行检查、维护和其他正常活动外，应密闭。5.2.3.2.3应定期检查呼吸阀的定压是否符合设定要求。5.2.3.3储罐维护要求
5.2.3.3.1外浮顶罐不符合5.2.3.1条以及固定顶罐不符合5.2.3.2条规定的，应在90天内完成修复或排空储罐停止使用：若延迟修复或排空储罐，应将相关方案报生态环境主管部门确定。5.2.3.3.2在每个停工检修期对内浮顶罐的完好情况进行检查。发现有不符合5.2.3.1条要求的，应在该停工检修期内完成修复：若延迟修复，应将相关方案报生态环境主管部门确定。5.2.3.3.3编制检查与修复记录并至少保存3年。5.3挥发性有机液体装载排放控制要求5.3.1装载方式要求
挥发性有机液体装载应采用底部装载或顶部浸没式装载方式；采用顶部浸没式装载的，出料管口距离罐（槽）底部高度应小于200mm。5.3.2天然气凝液、液化石油气和1号稳定轻烃装载排放控制要求天然气凝液、液化石油气和1号稳定轻烃装载应采用气相平衡系统或采取其他等效措施5.3.3原油和2号稳定轻烃装载排放控制要求5.3.3.1油气集中处理站、天然气处理厂、储油库装载真实蒸气压≥27.6kPa的原油和2号稳定轻烃应符合下列规定之一：
a）对装载排放的废气进行收集处理，非甲烷总烃去除效率不低于80%b）采用气相平衡系统。
iiKaeerKAca
GB397282020
5.3.3.2重点地区油气集中处理站、天然气处理厂、储油库装载真实蒸气压≥5.2kPa的原油和2号稳定轻烃，应符合下列规定之一：
a）对装载排放的废气进行收集处理，非甲烷总烃去除效率不低于90%b）采用气相平衡系统。
5.4废水集输和处理系统排放控制要求5.4.1油气田采出水、原油稳定装置污水、天然气凝液及其产品储罐排水、原油储罐排水应采用密闭管道集输，接入口和排出口采取与环境空气隔离的措施。5.4.2重点地区开式油气由采出水、原油稳定装置污水、天然气凝液及其产品储罐排水、原油储罐排水的储存和处理设施，若其开液面逸散排放的VOCs浓度（以碳计）≥100umol/mol，应符合下列规定之一：
a）采用浮动顶盖：
b）对设施采用固定顶盖进行封闭，收集排放废气中非甲烷总烃浓度不超过120mg/m。收集废气中非甲烷总烃初始排放速率≥2kg/h的，废气处理设施非甲烷总烃去除效率不低于80%；c）采取其他等效措施。
5.5设备与管线组件泄漏排放控制要求5.5.1重点地区油气集中处理站、天然气处理厂、储油库，载有气态VOCs物料、液态VOCs物料或质量占比≥10%的天然气的设备与管线组件的密封点≥2000个的，应开展泄漏检测与修复工作。5.5.2泄漏排放管控的设备与管线组件种类按GB37822执行。5.5.3出现下列情况之一，则认定设备或管线组件发生了泄漏，应开展修复工作：a）密封点存在渗液、滴液等可见的泄漏现象：b）密封点泄漏检测值超过表4规定的泄漏认定浓度。表4设备与管线组件密封点泄漏认定浓度单位：μmol/mol
适用对象
气态VOCs物料
天然气
液态VOCs物料
挥发性有机液体
5.5.4泄漏检测、泄漏源修复和记录要求按GB37822执行。5.6有组织排放控制要求
重点地区泄漏认定浓度
除5.2、5.3、5.4规定外，生产装置和设施有组织排放废气应符合下列规定：a）非甲烷总烃排放浓度不超过120mg/m；b）生产装置和设施排气中非甲烷总烃初始排放速率≥3kg/h的，废气处理设施非甲烷总烃去除效率不低于80%。重点地区生产装置和设施排气中非甲烷总烃初始排放速率≥2kg/h的，废气处理设8
niKaeerKAca-
施非甲烷总烃去除效率不低于80%。5.7其他排放控制要求
GB397282020
5.7.1在气田内将气井采出的井产物进行汇集、处理、输送的全过程应采用密闭工艺流程。5.7.2在需要采取原油稳定措施的油由或油由区块内，将油井采出的并产物进行汇集、处理、输送至原油稳定装置的全过程应采用密闭工艺流程。5.7.3对油气田放空天然气应予以回收。不能回收或难以回收的，应经燃烧后放空：不能燃烧直接放空的，应报生态环境主管部门备案。5.7.4油气集中处理站、天然气处理厂的火炬系统应符合下列规定：a）采取措施回收排入火炬系统的液体：b）VOCs和天然气进入火炬应能及时点燃并充分燃烧：c）连续监测火炬及其引燃设施的工作状态（火炬气流量、火炬火焰温度、火种气流量、火种温度等），编制监测记录并至少保存3年。5.8废气收集处理系统要求
5.8.1废气收集系统排风罩（集气罩）的设置应符合GB/T16758的规定。采用外部排风罩的，应按GB/T16758、WS/T7572016规定的方法测量控制风速，测量点应选取在距排风罩开口面最远处的VOCs无组织排放位置，控制风速不应低于0.3m/s。5.8.2废气收集系统的输送管道应密闭。废气收集系统应在负压状态下运行；处于正压状态的，应按照GB37822的规定对废气输送管线组件的密封点进行泄漏检测与修复，不应有感官可察觉的泄漏VoCs泄漏检测值不应超过500μmol/mol。5.8.3进入VOCs燃烧（焚烧、氧化）装置的废气需要补充空气进行燃烧、氧化反应的，排气筒中实测大气污染物排放浓度，应按式（1）换算为基准含氧量为3%的大气污染物基准排放浓度。利用锅炉、工业炉窑、固体废物焚烧炉煲烧处理有机废气的，烟气基准含氧量按其排放标准规定执行。进入VOCs燃烧（焚烧、氧化）装置中废气含氧量可满足自身燃烧、氧化反应需要，不需另外补充空气的（燃烧器需要补充空气助燃的除外），以实测质量浓度作为达标判定依据，但装置出口烟气含氧量不得高于装置进口废气含氧量。吸附、吸收、冷凝、生物、膜分离等其他VOCs处理设施，以实测质量浓度作为达标判定依据，不得稀释排放。
5.8.4废气收集处理系统应与生产装置或设施同步运行。废气收集处理系统发生故障或检修时，对应的生产装置或设施应停止运行，待排除故障或检修完毕后同步投入使用；生产装置或设施不能停止运行或不能及时停止运行的，应设置废气应急处理设施或采取其他替代措施。5.8.5排气筒高度不应低于15m（因生产安全考虑或有特殊工艺要求的除外），具体高度以及与周围建筑物的相对高度关系应根据环境影响评价文件确定。5.8.6、当执行不同排放控制要求的废气合并排气筒排放时，应在废气混合前进行监测，并执行相应的排放控制要求；若可选择的监控位置只能对混合后的废气进行监测，则应按各排放控制要求中最严格的规定执行。
iiKaeerKAca
