GB/T 24637.2-2020.Geometrical product specifications (GPS)-General concepts-Part 2: Basic tenets，specifications ，operators，uncertainties and ambiguities.
1范围
GB/T 24637的本部分界定了产品几何技术规范(GPS)标准中使用的与规范、操作、操作集和不确定度有关的术语,给出了GPS体系的基本原则,同时讨论了不确定度在这些原则中的影响，分析了它们在GPS应用中的规范和检验过程。
GB/T 24637.2适用于几何产品的规范操作和检验操作。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 18779.1产 品几何量技术规范(GPS)工件与测量设备的测量检验 第 1部分:按规范检验合格或不合格的判定规则(GB/T 18779.1-2002 ,eqv ISO 14253-1:1998)
GB/T 18779.2产 品几何量技术规范(GPS)工件与测量设备 的测量检验第 2部分:测量设备校准和产品检验中GPS测量的不确定度评定指南(GB/T 18779.2-2004,ISO/TS 14253-2:1999,IDT)
GB/T 24634产 品几何技术规范(GPS) GPS 测量设备通用概念和要求(GB/T 24634-2009,ISO 14978:2006,IDT)
GB/T 24637.1产 品几何技术规范(GPS)通用概念第1部分:几何规范和检验的模型(GB/T 24637.1-2020， ISO 17450-1 :2011 ,MOD)

ICS17.040.30

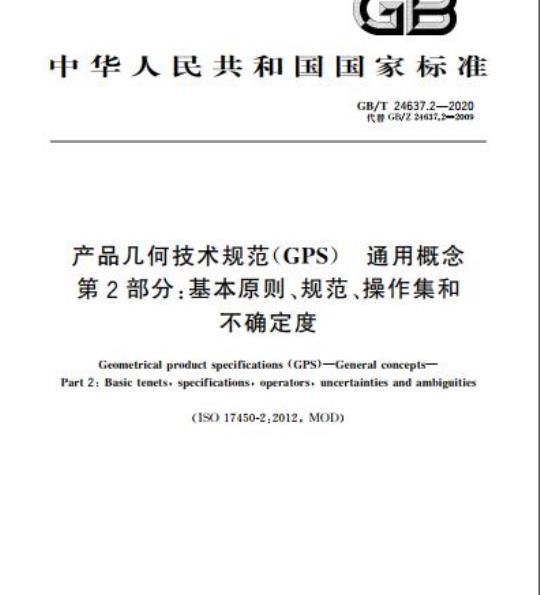

中华人民共和国国家标准
GB/T24637.2—2020
代替GB/Z24637.2—2009
产品几何技术规范（GPS)
通用概念
第2部分：基本原则、规范、操作集和不确定度
Geometrical product specifications (GPS)-General concepts-Part 2: Basic tenets, specifications, operators, uncertainties and ambiguities(ISO17450-2:2012，MOD)
2020-04-28发布
国家市场监督管理总局
国家标准化管理委员会
2020-11-01实施
GB/T 24637.2—2020
规范性引用文件
术语和定义
基本原则
不确定度对基本原则的影响
规范过程：
检验过程
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
参考文献
概念图：
图样标注
与GPS矩阵模型的关系
GB/T24637《产品儿何技术规范（GPS）通用概念》分为4个部分：一第1部分：几何规范和检验的模型；第2部分：基本原则、规范、操作集和不确定度；第3部分：被测要素；免费标准bzxz.net
第4部分：几何特征的GPS偏差量化本部分为GB/T24637的第2部分。本部分按照GB/T1.1一2009给出的规则起草GB/T24637.2—2020
本部分代替GBZ24637.2一2009《产品儿何技术规范（GPS）通用概念第2部分：基本原则、规
范、操作集和不确定度》，与GB/Z24637.2一2009相比主要技术变化如下：删除了“计量特性偏差”的定义（见2009年版的3.1.1)；删除了“测量不确定度”的定义（见2009年版的3.4.2）；一删除了“符合不确定度”的定义（见2009年版的3.4.7）：将\相关不确定度”改为\功能描述不确定度”（见3.3.3.2009年版的3.4.4)；修改了“缺省规范操作”的定义（见3.1.2，2009年版的3.2.2)；修改了“理想检验操作”的定义（见3.1.6，2009年版的3.2.6）；修改了“缺省规范操作集”的定义（见3.2.6，2009年版的3.3.6）。本部分使用重新起草法修改采用ISO17450-2:2012《产品儿何技术规范（GPS）通用概念第2部分：基本原则、规范、操作集和不确定度》。本部分与ISO17450-2:2012相比存在技术性差异。相应技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：·增加了GB/T18779.1;
·用等同采用国际标准的GB/T18779.2代替ISO14253-2：2011；·用等同采用国际标准的GB/T24634代替ISO14978：2006；·用修改采用国际标准的GB/T24637.1代替ISO14660-1：1999和ISO17450-1：2011；·用修改采用国际标准的GB/T27418代替ISO/IECGuide98-3：2008；·用JJF1001代替ISO/IECGuide99：2007本部分由全国产品几何技术规范标准化技术委员会（SAC/TC240)提出并归口本部分起草单位：郑州大学中机生产力促进中心、北京锐驰恒业仪器科技有限公司、卡尔蔡司（上海）管理有限公司、北京汽车股份有限公司、河南工业大学本部分主要起草人：明翠新、郑鹏、韩定中、赵凤霞、滕丽静、陈刚、朱悦、刘楠蟠。本部分所代替标准的历次版本发布情况为：GB/Z24637.2—2009。
1范围
产品几何技术规范（GPS）通用概念第2部分：基本原则、规范、操作集和不确定度
GB/T24637.2—2020
GB/T24637的本部分界定了产品几何技术规范（GPS)标准中使用的与规范、操作、操作集和不确定度有关的术语，给出了GPS体系的基本原则，同时讨论了不确定度在这些原则中的影响，分析了它们在GPS应用中的规范和检验过程，本部分适用于几何产品的规范操作和检验操作。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18779.1产品儿何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检
验合格或不合格的判定规则（GB/T18779.1—2002，eqvISO14253-1：1998）GB/T18779.2产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南（GB/T18779.22004ISO/TS14253-2：1999.IDT）GB/T24634产品几何技术规范（GPS）GPS测量设备通用概念和要求（GB/T24634—2009，ISO14978:2006,IDT)
GB/T24637.1产品几何技术规范（GPS）(GB/T24637.1—2020,ISO17450-1:2011,MOD)通用概念第1部分：几何规范和检验的模型GB/T27418测量不确定度评定和表示（GB/T27418—2017.ISO/IECGuide98-3：2008，MOD）通用计量术语及定义
JJF1001
3术语和定义
GB/T18779.2、GB/T24634、GB/T24637.1、GB/T27418、JJF1001界定的以及下列术语和定义适用于本文件。附录A图A,1描述了这些术语之间的关系。3.1与操作有关的术语
specificationoperation
规范操作
用数学表达式、几何表达或算法或它们的组合定义规范部分的操作注1：规范操作是规范操作集（3.2.3）的一部分用于定义一个工件（产品或零件）的一个GPS要求、注2：规范操作是一个理论概念。示例1：在轴的直径规范中，采用最小外接圆柱拟合。示例2：在表面结构要求规范中，采用高斯滤波器滤波。1
GB/T24637.2—2020
缺省规范操作defaultspecificationoperation应用于缺少任何附加信息或修饰符的基本GPS规范（3.4.4)中的规范操作（3.1.1）。注1：缺省规范操作可能是一个国家标准缺省、企业标准缺省或图样缺省规范操作。注2：缺省规范操作依赖于所用的缺省规范操作集。示例1：在轴的直径规范中.缺省标注$30土0.1是采用两点法评估直径。示例2：在表面结构参数Ra规范中，高斯滤波器（缺省滤波器）采用GB/T10610中给出的缺省截止波长。3.1.3
特定规范操作specialspecificationoperation采用带有附加信息的或一个或多个修饰符的基本GPS规范（3.4.4）来改变或修正缺省规范操作（3.1.2）的规范操作（3.1.1)。示例1：在轴的直径规范中，当使用包容要求修饰符时，采用最小外接圆柱进行拟合示例2：在表面结构参数Ra规范中，当高斯滤波器（缺省滤波器）具有指定的截止波长2.5mm时，采用合适的标注替代GB/T10610中缺省的规则。3.1.4
实际规范操作actualspecificationoperation产品技术文件中隐含标注（缺省规范操作情况）或明确标注（特定规范操作情况）的GPS要求的规范操作（3.1.1）。
注：一个实际规范操作可能是：由基本GPS规范(3.4.4)隐含标注出；或由GPS规范元素（3.4.1)明确标注出：或省略，当规范操作集不完整时
示例1：当规范标注是30土0.1时，在实际规范操作中，用两点直径评估（见ISO14405-1）示例2：当规范标注是Ra1.5、滤波器2.5mm时.在两个实际规范操作中，用具有指定截止波长2.5mm的高斯滤波器（缺省滤波器）进行滤波操作.用Ra算法计算表面结构要求3.1.5
检验操作
verificationoperation
实际规范操作（3.1.4）所规定的测量过程或测量设备或两者结合的实施过程的操作注1：检验操作用在机械工程的几何领域中，以检验产品相应的规范操作（3.1.1）。注2：检验操作用于检验规范操作（3.1.1)的要求：示例1：如用千分尺检验轴的直径时，用两点直径评估。示例2：对完工表面的检验，用2μm的公称探针半径和0.5um的采样间隔从表面上提取数据点。3.1.6
理想检验操作
perfectverificationoperation以一个与其要求没有有意偏差的理想方法检验实际规范操作（3.1.4)的检验操作（3.1.5）。注1：尽管理想检验操作是以理想的方法检验规范操作，并且该方法本身不会产生测量不确定度，但测量不确定度可能有其他来源，如缺陷、所用测量设备的计量特性偏差。注2：校准的目的是用于评定源于测量设备产生的测量不确定度值示例：当规范规定一个提取操作时，在完工表面的检验中，用2um的公称探针半径和0.5m的采样间隔从表面上提取数据点。
简化检验操作simplifiedverificationoperation与实际规范操作（3.1.4)有意偏差的检验操作（3.1.5）。GB/T24637.2—2020
注：除了执行操作时由计量特性偏差产生的测量不确定度外，有意偏差也会产生测量不确定度。示例：如轴的尺寸检验，采用的是千分尺进行两点拟合直径测量，而规范规定的是最小外接圆柱拟合方法。3.1.8
actualverificationoperation
实际检验操作
在实际测量过程中使用的检验操作（3.1.5）。3.2与操作集有关的术语
操作集
operator
操作算子
操作的有序集合。
功能操作集
functionaloperator
与工件/要素的预期功能完全相关的操作集（3.2.1）。注1：大多数情况下，功能操作集在形式上不能表示为具有明确定义的操作的有序集合·它可以视为在概念上准确表达工件功能需求的规范操作（3.1.1)或检验操作（3.1.5)的集合。注2：功能操作集仅是一个比较理想化的概念，它用来评估一个规范操作集（3.2.3)或检验操作集（3.2.9)与功能需求的吻合程度。
示例：一个轴在孔中无泄漏的运转2000h的能力。3.2.3
specificationoperator
规范操作集
规范操作（3.1.1)的有序集合。注1：规范操作集是根据GPS标准在产品技术文件中规定的GPS规范（3.4.3)的完整、综合描述注2：规范操作集可能是不完整的.在这种情况下，会产生规范不确定度（3.3.2）。注3：规范操作集旨在给出特定的定义，例如，一个圆柱的可能特定“直径”有：两点直径、最小外接圆柱直径、最大内切圆柱直径、最小二乘圆柱直径等，并不是通用概念上的“直径”。注4：规范操作集与功能操作集（3.2.2)之间的差异会产生功能描述不确定度（3.3.3）示例：如果轴的规范是?30h7（参见GB/T1800.1和GB/T18779.1），那么其上极限偏差和下极限偏差的规范操作集可能是：
从肤面模型中分离非理想圆柱面；采用最小二乘拟合准则的圆柱类型理想要素进行拟合；构建与拟合圆柱体轴线垂直且相交的直线：提取出每条直线与非理想圆柱面相交的两点：一评估每组两点间的距离，其中，最大距离与上极限比较，最小距离与下极限比较3.2.4
完整规范操作集
completespecificationoperator-组有序的、具有明确定义的、完整的规范操作（3.1.1)组成的规范操作集（3.2.3）。注：一个完整规范操作集是明确的，所以它不存在规范不确定度（3.3.2)。GB/T24637.2—2020
示例1：局部直径的规范定义了两个相对点之间的任意距离示例2：见3.2.3的示例。
不完整规范操作集incompletespecificationoperator缺失一个或多个规范操作（3.1.1)、不完整定义的或无序的规范操作集（3.2.3）。注1：一个不完整规范操作集是不明确的，因此会导致规范不确定度（3.3.2）。注2：当给定的是不完整规范操作集时，为了建立相应的检验操作集（3.2.9），有必要增加缺失的操作或者操作缺失的部分，或者在不完整规范操作集里对操作进行排序。参见方法不确定度（3.3.4）示例：台阶尺寸30士0.1规范，规范未指定拟合方法。3.2.6
缺省规范操作集defaultspecificationoperator应用于基本GPS规范（3.4.4)的、不带任何附加信息或修饰符的规范操作集。注1：缺省规范操作集可以是：
二个由ISO标准确定的ISO缺省规范操作集：或一个由国家标准确定的国家缺省规范操作集；或一个由企业标准/文件确定的企业缺省规范操作集；或一个对应于以上其中之一的图样标注中的图样缺省规范操作集（参见附录B）注2：一个缺省规范操作集既可能是一个完整规范操作集（3.2.4），也可能是一个不完整规范操作集（3.2.5）示例：根据标准，Ra1.5规范表明：从一个肤面模型中分离出非理想表面；从非理想表面的多个位置上分离出非理想线：采用GB/T10610中规定的评定长度和采样间隔进行提取；采用GB/T10610中规定的高斯滤波器的截止波长和探针半径进行滤波：按GB/T3505和GB/T10610(16%规则）的规定评估Ra值。由于这些操作中的每一个都是缺省规范操作，当它们以缺省的顺序组合时，规范操作集（3.2.3)是一个缺省规范操作集。
特定规范操作集special specificationoperator当使用特定GPS规范（3.4.5)时，包含一个或多个特定规范操作（3.1.3)的规范操作集（3.2.3）。注1：特定规范操作集由GPS规范（3.4.3)确定注2：一个特定规范操作集可能是完整规范操作集（3.2.4），也可能是不完整规范操作集（3.2.5）注3：通过修改一个或多个操作，可以从一个缺省操作集建立一个特定规范操作集示例1：轴30士0.1的规范是一个特定规范操作集，因为采用最小外接圆柱拟合规范操作（3.1.1)不是一个缺省规范操作（3.1.2）。
示例2：Ra1.5的规范，采用2.5mm滤波器滤波表面是一个特定规范操作集，因为滤波使用的截至波长规范操作（3.1.1）不是一个缺省规范操作（3.1.2）。3.2.8
实际规范操作集actualspecificationoperator由实际产品技术文件给出的、从实际规范中得到的规范操作集（3.2.3）。注1：解释实际规范操作集所依据的标准应直接地或间接地确定。注2：一个实际规范操作集可能是完整规范操作集（3.2.4），也可能是不完整规范操作集（3.2.5）。注3：一个实际规范操作集可能是特定规范操作集（3.2.7），也可能是缺省规范操作集（3.2.6）。4
检验操作集verificationoperator检验操作（3.1.5)的有序集合。注1：检验操作集是一个规范操作集（3.2.3)的计量仿真，是测量程序的基础GB/T24637.2—2020
注2：检验操作集可能不是相应规范操作集的理想模拟。在这种情况下，二者的差异会导致方法不确定度（3.3.4）其是测量不确定度的一部分。
示例：对于局部直径的ISO基本规范，用千分尺进行测量提供了局部直径的一种检验操作集。3.2.10
理想检验操作集perfectverificationoperator按规定顺序组合的一组完整理想检验操作（3.1.6)组成的检验操作集（3.2.9）。注1：源于理想检验操作集唯一的测量不确定度分量是由操作集所用测量设备的计量特性偏差（见GB/T24634）引起的。
注2：校准的目的是评定源自测量设备产生的测量不确定度分量的大小。示例：根据标准：Ra1.5的检验规范是从实际工件中分离所要求的表面：通过测量设备在多位置的物理定位分离非理想线：用与GB/T6062相一致的测量设备从表面上提取数据，采用GB/T10610给定的评定长度：用GB/T10610规定的高斯滤波器的截止波长和针尖半径以及采样间隔滤波；一按GB/T3505和GB/T10610（%16规则）的规定评估Ra值。由于以上每一个操作都是理想检验操作.在规范中按既定顺序实施.所以这个检验操作集是一个理想检验操作集。3.2.11
简化检验操作集simplifiedverificationoperator包含一个或多个简化检验操作（3.1.7)，或偏离预定的排列顺序，或皆而有之的检验操作集（3.2.9）。注1：除了操作集执行中的计量特性偏差会引起测量不确定度外，简化检验操作（3.1.7）、操作顺序的偏差或两者都会产生测量不确定度分量。
注2：这些不确定度分量的数值与实际工件的儿何特征（形状和角度的偏差）有关，示例1：按标准，轴直径规范30士0.1的上极限检验，如采用两点直径评估，例如用千分尺测量轴.这是一个简化检验操作集，因为规范规定的是轴的最小外接圆柱直径：示例2：根据标准，对规范Ra1.5的简化检验操作集可以是：从实际工件中分离所要求的表面；一通过测量设备在多位置的物理定位分离非理想线：使用带有导轨的测量设备（测量设备与GB/T6062的规定不符）从表面提取数据.用GB/T10610规定的评定长度；
用GB/T10610规定的高斯滤波器的截止波长和针尖半径以及采样间隔滤波：按GB/T3505和GB/T10610（%16规则）的规定评估Ra值因为以上操作不是理想检验操作（3.1.6）所以该检验操作集是一个简化检验操作集，其原因是带有导轨的表面结构测量设备并不是规范中预先规定的提取操作。3.2.12
实际检验操作集actualverificationoperator实际检验操作（3.1.8）的有序集合。注1：实际检验操作集可以与要求的理想检验操作集（3.2.10）不同，所选择的实际检验操作集与理想检验操作集间的偏离是测量不确定度[方法不确定度（3.3.4)和测量设备的测量不确定度（3.3.5)之和]。参见3.3.5注1。注2：当实际规范操作集为不完整时，参见3.2.5注2和3.3.5注15
GB/T24637.2—2020
3.3与不确定度有关的术语
不确定度
uncertainty
表征合理地赋予预定值或相关值的分散性，以及与预定值或相关值相联系的参数。注1：GPS领域的预定值可以是测量结果或规范限注2：GPS领域的“相关值通常是对相同要素用两个不同操作集所得到的值之间的差异，例如规范操作集（3.2.3和实际检验操作集（3.2.12）。注3：GPS领域的“相关值”也可以是所产生的值之间的差异，例如规范操作集与要素/要素的功能相关的值[功能操作集（3.2.2）。
注4：GPS量化的不确定度[测量不确定度、规范不确定度（3.3.2）、功能描述不确定度（3.3.3）等］一般与GB/T18779.2和GB/T27418中的扩展不确定度相对应3.3.2
规范不确定度ambiguityofspecification用于实际要素时，实际规范操作集（3.2.8）固有的不确定度。注1：规范不确定度和测量不确定度性质相同，如果相关，它可能是不确定度概算的一部分注2：规范不确定度量化了规范操作集（3.2.3）的不确定性。注3：规范不确定度是与实际规范操作集（3.2.8)有关的特性。注4：规范不确定度的大小也取决于预期的或实际的工件几何特征偏差（形状或角度偏差）。示例：台阶尺寸30土0.1的规范不确定度源于采用不同的拟合规则而获得的不同值，因为规范中没有声明采用何种拟合规则。
功能描述不确定度ambiguityofthedescriptionofthefunction由实际规范操作集（3.2.8）与功能操作集（3.2.2）之间的差异引起的不确定度（3.3.1），该差异定义了工件的预期功能，用实际规范操作集的术语和单位表示。注1：功能描述不确定度尽可能地用数值和与给定规范一致的单位表示。注2：功能描述不确定度通常和单个的GPS规范（3.4.3）没有关系。模拟一个功能通常需要若干个GPS规范（例如，用尺寸、形状、表面结构描述工件的同一要素）。示例：假如一个轴的功能操作集（3.2.2）是轴无泄漏地在密封的孔中连续运转2000h的能力，其规范操作集（3.2.3）是轴的尺寸为$30h7、轴的表面结构为Ra1.5.滤波器截止波长为2.5mm，那么来源于该规范的功能描述不确定度以保证：
符合规范的轴将无泄漏地运转2000h；一不符合规范的轴将不能无泄漏地运转2000h。3.3.4
方法不确定度methoduncertainty由实际规范操作集（3.2.8）和实际检验操作集（3.2.12）之间的差异产生的不确定度，它忽略了实际检验操作集的计量特性偏差。
注1：当采用一个不完整规范操作集（3.2.5)作为实际规范操作集时，有必要通过添加操作或操作的缺少部分来定义一个与不完整实际规范操作集不冲突的完整规范操作集（3.2.4），以建立相应的理想检验操作集（3.2.10）。基于理想检验操作集选择实际检验操作集，所选择的实际检验操作集与理想检验操作集之间的差异是测量不确定度方法不确定度和测量设备的测量不确定度（3.3.5)之和]。注2：方法不确定度值的大小反映了所选择的实际检验操作集（3.2.12）对理想检验操作集（3.2.10）的偏离程度注3：即使是使用理想的测量设备，也不可能将测量不确定度降到方法不确定度之下示例：假设轴的规范表示为$30土0.1，并且采用理想千分尺（即.没有刻度误差，两个测量面是理想的平面且相6
GB/T24637.2—2020
互平行）去检验规范的上极限，那么方法不确定度源自用千分尺测得的值与用理想仪器测得的最小外接圆柱直径值之间的差异。
测量设备的测量不确定度implementationuncertainty由实际检验操作集（3.2.12）规定的测量设备使用中的计量特性偏离理想检验操作集（3.2.10）规定的理想计量特性而产生的不确定度。注1：校准的目的通常是评定由测量设备引起的测量不确定度的分量（测量设备的测量不确定度）。注2：与测量设备不直接相关的其他因素（如环境）也可能导致测量设备的测量不确定度、示例：假设轴的规范表示为$30士0.1?，规范的检验仪器为千分尺，那么无论检验其最小外接圆直径（即验证上极限偏差）还是检验两点最小直径（即验证下极限偏差），测量设备的测量不确定度来自千分尺主轴的缺陷，以及测砧的平面度和平行度。
totaluncertainty
总不确定度
总不确定度是功能描述不确定度（3.3.3）、规范不确定度（3.3.2）和测量不确定度的总和。注1：总不确定度的大小表明了实际检验操作集（3.2.12)偏离功能操作集（3.2.2)的程度。注2：总不确定度措述了基于测量的性能，并且它是不可预测的和不易量化的。注3：总不确定度、规范不确定度和功能描述不确定度都是不可预测的和不易量化的，示例1：假如一个轴的功能操作集是在孔中无泄漏的运转2000h的能力，规范操作集（3.2.3）是轴的尺寸为$30h7、轴的表面结构为Ra1.5，滤波器截止波长为2.5mm，那么总不确定度只来源于测量设备的测量能力，如表面结构的测量设备和千分尺，是否：
经测量发现符合规范的轴能够无泄漏地运转2.000 h；经测量发现不符合规范的轴不能够无泄漏地运转2000h。示例2：工件与功能要求的符合性：求
完整（P现范深作集
实际CiPS观范操作集
测书结果与功能要求，致
说明：
测量不确定度：
规范不确定度：
3功能描述不确定度；
4——总不确定度。
运行时间
GPS特征
实际心PS特
GB/T24637.2—2020
与规范有关的术语
GPSspecificationelement
GPS规范元素
控制一个或多个规范操作（3.1.1)的一组有序的标准化符号注1：GPS规范元素应用在技术产品文件中。注2：在现有标准中，并非所有GPS特征都有一个完整的和足够的GPS规范元素清单。示例：在表面结构规范中所用符号：USL、LSL、滤波类型、入s、e、轮廓参数、取样长度个数、采用的规则、参数值、制造过程和排列布置的方向。
规范修饰符
Especificationmodifier
GPS规范元素（3.4.1)使用修饰符时，改变了基本GPS规范（3.4.4)的缺省规定。注：规范修饰符可由国际标准、国家标准或企业标准/文件规定。3.4.3
GPSspecification
GPS规范
控制一个规范操作集（3.2.3）的一组GPS规范元素（3.4.1）。注1：一个GPS规范可带也可不带规范修饰符。注2：一个GPS规范并不需要包含完整和足够的一系列GPS规范元素3.4.4
basicGPSspecification
基本GPS规范
在产品技术文件中表达GPS规范（3.4.3）的最简短形式。注1：基本GPS规范包括：
由ISO标准规定的ISO缺省规范操作集；或一由国家标准规定的国家缺省规范操作集；或一由企业标准/文件规定的企业缺省规范操作集：或图纸上根据以上任何一个而标注的绘图缺省规范操作集（参见附录B)。注2：在国际标准体系中，基本GPS规范看作是ISO基本的GPS规范。在国家或企业标准中：需要同样的专门参考规范。
注3：基本GPS规范中不使用规范修饰符（3.4.2）。注4：当使用基本GPS规范时，即应用了缺省规范操作集（3.2.6）示例1：$30h7.$38±0.1
示例2：
示例3：
示例4：
