NB/T 14016-2016
标准分类号
关联标准
出版信息
相关单位信息
标准简介
NB/T 14016-2016.Technical requirements of data collection for shale gas development evaluation.
1范围
NB/T 14016规定了页岩气开发评价资料录取的基本内容和技术要求。
NB/T 14016适用于页岩气评价、先导性试验、产能建设阶段的开发评价工作，可供页岩气勘探阶段及滚动开发阶段的开发评价工作参考。
2术语和定义
下列术语和定义适用于本文件。
2.1资料录取data collection
为实现开发评价目标，需要开展的获取基础数据的现场工作或分析研究工作。
3目的及原则
3.1目的
明确开发评价资料录取要求，取全相关评价资料，查明页岩含气性、优质页岩分布、页岩气井产能及递减规律，为提交探明储量及开发方案编制提供可靠的资料保障。
3.2原则
结合页岩气开发评价阶段提交探明储量和编制开发方案的需求，以有效解决页岩气开发疑难问为目标，录取相关的静、动态资料。
4资料录取内容
4.1资料录取范畴
围绕提交探明储量和编制开发方案需求，从地质、测井、地震、测试与生产动态等四个方面系统录取相关资料。
5资料录取技术要求
5.1 参数井
考虑代表性和覆盖率，部署- -定数量的参数井，对于地质情况复杂、非均质性强的区块应适当加大参数井的密度，以满足页岩气开发评价需求为原则录取相关资料。
5.2取心
要求参数井在目的层段整段(包括顶底界)连续取心，收获率80%以上。对所取岩心应分层段描述，描述岩石类型、岩石颜色、非黏土矿物的含量变化及分布情况、与稀盐酸反应情况、物理性质、结构、构造、化石及含有物、含油气水情况和与上下岩层的接触关系，并重点描述裂缝的分布状态、开启程度及连通性。
1范围
NB/T 14016规定了页岩气开发评价资料录取的基本内容和技术要求。
NB/T 14016适用于页岩气评价、先导性试验、产能建设阶段的开发评价工作，可供页岩气勘探阶段及滚动开发阶段的开发评价工作参考。
2术语和定义
下列术语和定义适用于本文件。
2.1资料录取data collection
为实现开发评价目标，需要开展的获取基础数据的现场工作或分析研究工作。
3目的及原则
3.1目的
明确开发评价资料录取要求，取全相关评价资料，查明页岩含气性、优质页岩分布、页岩气井产能及递减规律，为提交探明储量及开发方案编制提供可靠的资料保障。
3.2原则
结合页岩气开发评价阶段提交探明储量和编制开发方案的需求，以有效解决页岩气开发疑难问为目标，录取相关的静、动态资料。
4资料录取内容
4.1资料录取范畴
围绕提交探明储量和编制开发方案需求，从地质、测井、地震、测试与生产动态等四个方面系统录取相关资料。
5资料录取技术要求
5.1 参数井
考虑代表性和覆盖率，部署- -定数量的参数井，对于地质情况复杂、非均质性强的区块应适当加大参数井的密度，以满足页岩气开发评价需求为原则录取相关资料。
5.2取心
要求参数井在目的层段整段(包括顶底界)连续取心，收获率80%以上。对所取岩心应分层段描述，描述岩石类型、岩石颜色、非黏土矿物的含量变化及分布情况、与稀盐酸反应情况、物理性质、结构、构造、化石及含有物、含油气水情况和与上下岩层的接触关系，并重点描述裂缝的分布状态、开启程度及连通性。

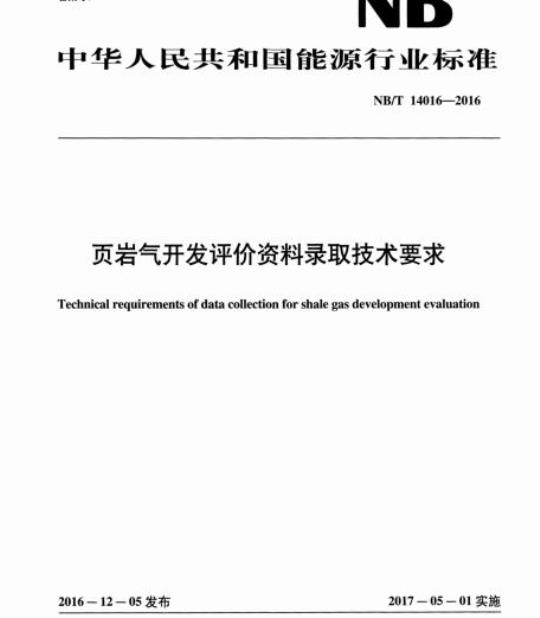

标准图片预览
标准内容
ICS75.020
备案号：57313—2017
中华人民共和国能源行业标准
NB/T14016—2016
页岩气开发评价资料录取技术要求Technical requirements of data collection for shale gas development evaluation2016—12—05发布
国家能源局
2017—05—01实施
术语和定义
目的及原则
3.1目的
3.2原则
4资料录取内容
资料录取范畴
资料录取内容
资料录取技术要求
参数井
实验分析
5.5测井
5.6地震
生产动态监测
6资料管理
岩心、岩屑管理
基础资料管理
专业资料管理
参考文献
NB/T14016—2016
NB/T14016—2016
第1部分：标准的结构和编写》给出的规则本标准按照GB/T1.1—2009《标准化工作导则起草。
本标准由能源行业页岩气标准化技术委员会提出并归口。本标准起草单位：中国石油天然气股份有限公司西南油气田分公司勘探开发研究院、中国石油化工股份有限公司江汉油田分公司勘探开发研究院、中海油研究总院新能源研究中心、四川长宁天然气开发有限责任公司、西南石油大学。本标准主要起草人：刘义成、李武广、孟志勇、陈晓智、祝彦贺、杨扬、张烈辉。1范围
页岩气开发评价资料录取技术要求本标准规定了页岩气开发评价资料录取的基本内容和技术要求。NB/T14016—2016
本标准适用于页岩气评价、先导性试验、产能建设阶段的开发评价工作，可供页岩气勘探阶段及滚动开发阶段的开发评价工作参考。2术语和定义
下列术语和定义适用于本文件。2.1
资料录取datacollection
为实现开发评价目标，需要开展的获取基础数据的现场工作或分析研究工作。目的及原则bzxz.net
3.1目的
明确开发评价资料录取要求，取全相关评价资料，查明页岩含气性、优质页岩分布、页岩气井产能及递减规律，为提交探明储量及开发方案编制提供可靠的资料保障。3.2原则
结合页岩气开发评价阶段提交探明储量和编制开发方案的需求，以有效解决页岩气开发疑难问题为目标，录取相关的静、动态资料。4资料录取内容
4.1资料录取范畴
围绕提交探明储量和编制开发方案需求，从地质、测井、地震、测试与生产动态等四个方面系统录取相关资料。
资料录取内容
资料录取内容包括地质、测井、地震、测试与生产动态资料，见表1。表1开发评价资料录取内容
录取内容
钻井基本情况、取心、岩屑、录井、有机碳含量（TOC)、有机质类型、镜质体反射率（Ro）、薄片鉴定、全岩分析、碳酸盐含量、孔隙度、渗透率、原始含气饱和度、含气量、压汞、铸体薄NB/T14016—2016
测试与生产动态
表1 (续）
录取内容
片、电镜扫描、CT扫描、三轴抗压实验、单轴抗压实验、地应力实验、应力敏感、吸附与解吸附、扩散效应、天然气组分、密度、相对密度、黏度、临界参数、气体偏差系数、体积系数常规系列测井、阵列声波测井、元素能谱俘获测井（ECS）、微电阻率扫描成像测井（FMI)、声波扫描测井（DSI）、核磁共振测井（NMR）、生产测井二维地震资料、三维地震资料
压裂段数与簇数、压裂段距、压裂规模、排量及泵压、排液量、排液时的天然气产量、排液时的套压、排液期间的累计放空气量、排液后的关井最高压力、地层压力、温度、试井、井底生产流压、关井静压、井简压力梯度、生产制度、气（液）产量、井口压力、井口温度、产出流体取样分析
5资料录取技术要求
5.1参数井
考虑代表性和覆盖率，部署一定数量的参数井，对于地质情况复杂、非均质性强的区块应适当加大参数井的密度，以满足页岩气开发评价需求为原则录取相关资料。5.2取心
要求参数井在目的层段整段（包括顶底界）连续取心，收获率80%以上。对所取岩心应分层段描述，描述岩石类型、岩石颜色、非黏土矿物的含量变化及分布情况、与稀盐酸反应情况、物理性质、结构、构造、化石及含有物、含油气水情况和与上下岩层的接触关系，并重点描述裂缝的分布状态、开启程度及连通性。
5.3录井
常规录井包括钻时录井、气测录井、岩屑录井。钻时录井间距为0.5m；气测录井应录取全烃含量、C，C2，Cs，C4，Cs及Cs+的含量，气测录井间距为0.5m；岩屑录井对录取的岩屑应描述并记录岩石类型、颜色、成分、化石及含有物、物理性质、结构、构造、与稀盐酸反应情况，含油气情况，岩屑录井间距为1m。
5.4实验分析
包括地球化学、岩石矿物、岩石物性、岩石力学、特殊渗流力学、流体物理等实验。地球化学类应开展总有机碳含量（TOC），取样间隔为1块/m，以及适当数量的有机质类型、镜质体反射率（R。）分析，岩石矿物应开展薄片鉴定、全岩分析、碳酸盐含量分析，录取岩石中黏土矿物和脆性矿物的含量；岩石物性包括孔隙度、渗透率、原始含气饱和度、含气量等分析，取样间隔为2块/m，还要开展压汞、铸体薄片、电镜扫描、CT扫描等特殊分析，样品数量根据不同孔隙度和渗透率区间确定；岩石力学应开展三轴抗压实验、单轴抗压实验、地应力实验，取样间隔为1块/m；特殊渗流力学应开展应力敏感、吸附与解吸附、扩散效应实验；流体物理实验应录取天然气组分、密度和相对密度、黏度、临界参数、气体偏差系数、体积系数。5.5测井
探井、评价井除开展常规系列的测井外，还应开展元素能谱俘获测井（ECS）、阵列声波测井、2
NB/T14016—2016
微电阻率扫描成像测井（FMI）、声波扫描测井（DSI)、核磁共振测井（NMR）；水平开发井应开展常规系列测井，针对漏失较为严重的水平井，应增加微电阻率扫描成像测井（FMI），先导试验井应定期开展生产测井。
5.6地震
为满足脆性指数、微细裂缝、地应力、地层压力及“甜点”预测等特殊地震解释工作的需要，页岩气开发评价一般应实施三维地震采集，三维地震资料的部署密度应小于20m×20m，频率应高于30Hz。若受地表等条件限制，不能部署三维地震的地区，需进行高密度测网二维地震，二维地震测网应小于2kmx4km。
5.7测试
每口井应录取压裂参数，包括压裂段数与段距、簇数、压裂规模、排量及泵压，以及压裂过程实时记录：记录每一次的排采数据，包括每一次的排液量、排液时的天然气产量、排液时的套压、排液期间的累计放空气量、排液后的关井最高压力；根据开发评价需求，或针对特殊疑难问题，选井开展并下测压试并，以及并底生产流压和关并静压、并筒压力梯度的定期监测。5.8试采
试采评价周期3～6个月。试采期应避免改变生产制度掩盖产量自然递减关系；各井应单独记录生产制度、气液产量、井口压力和温度，每小时记录一次；每一个月定期做一次产出流体取样分析；试采期开始前和结束时，应测并底压力。5.9生产动态监测
气田投产前期的生产动态监测参照试采期相关要求执行；后期可考虑轮换计量、集中计量等降低成本的措施，但每个并区至少需要保留20%的并开发全过程按较高质量要求录取生产动态数据。6资料管理
6.1岩心、岩屑管理
岩心、岩屑由气田管理部门委托的机构统一管理。需要使用岩样的单位应向管理部门提交书面申请，获得批准后由岩心、岩屑管理机构提供。若使用岩心属非破坏性实验和分析化验，使用完后应归还岩心。
6.2基础资料管理
各专业、各部门均可能采用的资料，由气田管理部门或其委托的机构统一管理，要求电子化归档保存。
6.3专业资料管理
各专业的基础资料及成果资料，由成果完成单位电子化归档保存，并提交气田管理部门，气田管理部门或其委托机构电子化归档保存。3
NB/T14016—2016
[1] DZT0254
参考文献
页岩气资源/储量计算与评价技术规范中华人民共和国
能源行业标准
页岩气开发评价资料录取技术要求NB/T14016—2016
石油工业出版社出版
（北京安定门外安华里二区一号楼）北京中石油彩色印刷有限责任公司排版印刷新华书店北京发行所发行
880×1230毫米16开本0.75印张15千字印1-6002017年8月北京第1版2017年8月北京第1次印刷书号：155021·7548定价：20.00元版权专有
不得翻印
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
