NB/T 42147-2018
基本信息
标准号： NB/T 42147-2018
中文名称：全封闭型电动机-压缩机用无功耗及低功耗电子式起动器
标准类别：能源标准(NB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3653516
相关标签： 全封闭 电动机 压缩机 功耗 低功耗 电子式 起动器
标准分类号
关联标准
出版信息
相关单位信息
标准简介
NB/T 42147-2018.Zero and low power consumption electronic starters for hermetic motor-compressors.
1范围
NB/T 42147规定了全封闭型电动机-压缩机用无功耗及低功耗电子式起动器(以下简称起动器)的产品分类、技术要求、试验条件、验收规则、标志、包装、运输和贮存。
NB/T 42147适用于安装在家用和类似用途的全封闭型电动机-压缩机外壳表面的起动器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.2电 工电子产品环境试验第2 部分:试验方法试验B:高温
GB/T 2423.3环境试验第2部分:试验方法试验Cab:恒定湿热试验
GB/T 2423.10电工电子产 品环境试验第2部分:试验方法试验 Fc:振动(正弦)
GB/T 2423.22环境试验第2 部分:试验方法试验 N:温度变化
GB/T 2828.1计数抽样 检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划.
GB/T 2829周 期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 14536.1家用 和类似用途电自动控制器第1部分:通用要求
GB/T 14536.11家用 和类似用途电自动控制器电动机用起动继电器的特殊要求
GB/T 22683家 用和类似用途控制器产 品型号编制方法
GB/T 22685家用 和类似用途控制器的包装和标志
3术语和定义
下列术语和定义适用于本文件。
3.1无功耗电子式起动器zero power consumption electronic starter
全封闭型电动机-压缩机在起动完成后，消耗功率小于0.05W的电子式起动器。
3.2低功耗电子式起动器low power consumption electronic starter
全封闭型电动机-压缩机在起动完成后，消耗功率在0.05W~0.5W之间的电子式起动器。
1范围
NB/T 42147规定了全封闭型电动机-压缩机用无功耗及低功耗电子式起动器(以下简称起动器)的产品分类、技术要求、试验条件、验收规则、标志、包装、运输和贮存。
NB/T 42147适用于安装在家用和类似用途的全封闭型电动机-压缩机外壳表面的起动器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.2电 工电子产品环境试验第2 部分:试验方法试验B:高温
GB/T 2423.3环境试验第2部分:试验方法试验Cab:恒定湿热试验
GB/T 2423.10电工电子产 品环境试验第2部分:试验方法试验 Fc:振动(正弦)
GB/T 2423.22环境试验第2 部分:试验方法试验 N:温度变化
GB/T 2828.1计数抽样 检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划.
GB/T 2829周 期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 14536.1家用 和类似用途电自动控制器第1部分:通用要求
GB/T 14536.11家用 和类似用途电自动控制器电动机用起动继电器的特殊要求
GB/T 22683家 用和类似用途控制器产 品型号编制方法
GB/T 22685家用 和类似用途控制器的包装和标志
3术语和定义
下列术语和定义适用于本文件。
3.1无功耗电子式起动器zero power consumption electronic starter
全封闭型电动机-压缩机在起动完成后，消耗功率小于0.05W的电子式起动器。
3.2低功耗电子式起动器low power consumption electronic starter
全封闭型电动机-压缩机在起动完成后，消耗功率在0.05W~0.5W之间的电子式起动器。
标准图片预览
标准内容

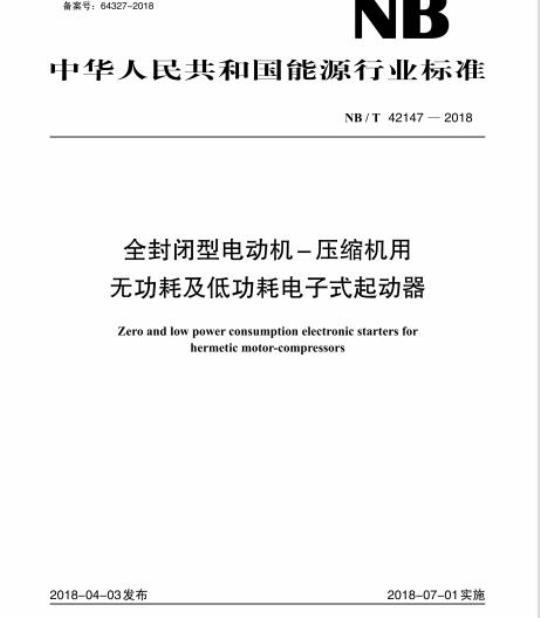

ICS 97.120
备案号：64327-2018
中华人民共和国能源行业标准
NB/T42147—2018
全封闭型电动机一压缩机用
无功耗及低功耗电子式起动器
Zero and low power consumption electronic starters forhermeticmotor-compressors
2018-04-03发布
国家能源局
2018-07-01实施
规范性引用文件
术语和定义
产品分类
技术要求
试验条件
验收规则
标志、包装、运输及贮存
图1两孔、三孔插入型起动器安装尺寸图2
起动器用标准销
互感型起动器电气性能试验接线图延时型起动器电气性能试验接线图知时过电压试验电路
基本参数·
表2出厂检验项目
型式试验
NB/T 42147 2018
NB/T42147—2018
本标准按照GB/T1.1一2009《标准化T作导则第1部分：标准的结构和编写》的规则编写。本标准巾中国电器工业协会提山：本标准巾全国家用自动挖制器标准化委员会（SAC/TC212）归口。本标准负责起草单位：中国申器科学研究院有限公司、常熟市天银机电股份有限公司、杭州尼州尔电器股份有限公司、厂广州森宝电器股份有限公司、兰溪市越强电器有限公司、森萨塔科技管理（上海）有限公司、安徽关芝制冷设备有限公司、佛山市顺德区容贵测电器有限公司、广州万宝集团压缩机有限公司、合肥关的电冰箱有限公司、浙江居安禾日金属有限公司、珠海凌达压缩机有限公司、贵州凯经济开发区中昊电子有限公司、广东华南家电研究院、厦门莱凯盛智能科技有限公司、厦门银部利工业有限公司。
本标准参与起草单位：安徽顺浩机电制造有限公司、安徽呈辉工业科技有限公司、芜湖市九龙控制器有限公司、东莞市智恒家电器科技有限公司，宁波镇宏业电器开关厂、厦门业盛电气有限公司、浙江中雁温控器有限公司、南京开伦科技有限公司、上升电力科技有限公司、宁波中国科学院信息技术应研究院、宁波卡特马克智能厨具股份有限公司、尤提乐电气有限公司、徐州如心智能科技有限公司、西安旭迈智能家电科技有限公司、厦门市朗星节能照明股份有限公司、金华旺源电了科技有限公司。本标准主要起草人：孔容迅、赵云文、卢文成、施庆生、注健、陈建、严志奇、何敦启、陈忠华、杨刚、汁向荣、范少稳、朱同江、钱峰、林兴乐、向梅、陈侠、祝善晖、朱洲阳、卢民国、罗洪洪、叫饮赐、陈水龙、滔邦延、金福岩、黄显、徐红卫、朱丰永、倪赞、陈锋、陈了鹏、陈乃恩等。I
1范围
全封闭型电动机一压缩机用
无功耗及低功耗电子式起动器
NB/T42147—2018
本标准规定了全封闭型电动机-压缩机用无功耗及低功耗电子式起动器（以下简称起动器）的产品分类、技术要求、试验条件、验收规则、标志、包装、运输和贮存。木标准适用于安装在家用和类似用途的全封闭型电动机一压缩机外壳表面的起动器。2规范性引用文件
下列文件对于木文件的应用是必不可少的。凡是注H期的引用文件，仅注H期的版木适用于木文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适川于本文件。GB/T2423.2电T电了产品环境试验第2部分：试验方法试验B：高温GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10电T电了产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB2423.22：环境试验第2部分：试验方法试验N：温度变化GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T14536.1家用和类似用途电白动控制器第1部分：通用要求GB/14536.11家用和类似用途电白动控制器电动机用起动继电器的特殊要求GB/22683家用和类似用途控制器产品型号编制方法GB/T22685家用和类似用途控制器的包装和标志3术语和定义
下列术语和定义适用于木文件。3.1
无功耗电子式起动器zeropowerconsumptionelectronicstarten全封闭型电动机-压缩机在起动完成后，消耗功率小于0.05W的电了式起动器。3.2
低功耗电子式起动器lowpowerconsumptionelectronicstarter全封闭型电动机－压缩机在起动完成后，消耗功率在0.05W~~0.5W之问的电了式起动器，3.3
动作时间operatingtime
在（25土2）℃的环境下，起动器自电路接通时起至起动回路电流下降至最大电流值半时所经历的时间。
恢复时间recoverytime
在（25土2）C的坏境下，起动器白最人工作电压下的稳定状态断电时起，到起动器能再次起动所需的时间。
NB /T 421472018
最大工作电压
maximumworkingvoltage
起动器正常运行所能承受工作电压的最大有效值。3.6
最大工作电流
maximumworkingcurrent
起动器在使用温度范围内，施加最大工作压时，允许通过的最大中流。3.7
消耗功率
power consumption
在（25土2）℃的环境下，起动器施加最大T作电压，通电10min后消耗的功率。3.8
短时过电压
short-time overvoltage
在常温条件下，起动器短时能承受的超过最大工作电压的电压值。3.9
触发电流triggercurrent
触发起动向路导通的最小电流。4产品分类
4.1型号命名
起动器的型号命名可以参照GB/T22683编制方法制定，也可根据客户需求白行拟定。4.2分类及基本参数
起动器按工作原理分为万感型起动器和延时型起动器，基本参数见表1。表1基本参数
额定电压范围
额定频率
最大！作心压
最大工作电流范旧
动作时间
消耗动率
恢复时间
触发电流
.感型起动器
100--240
180/350
“0.05（元功耗）
0.05P0.5（低功耗）
0.4~20.0（间隔为0.1）
延时型超动器
100~240
180/350
≤0.05（无功耗）
0.05P≤0.5（低功耗）
注1：压缩机额定电压不大丁150V的起动器对应的最大工作电压参数为180V；压缩机额定电压大丁150V的起动器对应的最大工作电压参数为350V注2：使用环境：温度为一10℃～143℃，和对湿度小于90%：2
5技术要求
5.1安装尺寸、结构与外形
两孔、三孔插入型起动器的安装尺寸见图111.66
两孔插入型
三孔插入型
图1两孔、三孔插入型起动器安装尺寸e13.46
NB/T42147—2018
起动器的安装尺寸、结构与外形应与生产厂的生产图纸相一效，端子和端头的结构要求均应满足GB/T14536.1的规定。
5.2外观
起动器外观应光洁、儿毛刺、无划痕、锐边、无气泡、无裂纹和变形，端子应无松动、锈蚀，不影响使川及性能。起动器的标志应清晰、完整、牢固。5.3插拔力
如起动器与接线柱为两孔插接，其第次插入力应小于100N，第八次拨山力应大于25N；如起动器与接线柱为三孔插接，其第次插入力应小于150N，第入次拨山力应大于37.5N。在满足I述条件的同时对单极插孔，H第一次单孔拥入力应小丁49N，第六次单孔拔出力应人丁12.5N5.4电气性能
5.4.1动作时间
起动器的动作时间应符合表1的规定。5.4.2消耗功率
起动器的消耗功率应符合表1的规定。5.4.3恢复时间
起动器的恢复时间应符合表1的规定。5.4.4触发电流
起动器的触发流应符合表1的规定，其允许偏差土30%。5.5环境适应性
起动器在6.7的试验后应符合下列要求：NB/T42147—2018
a）塑料外壳无裂纹和明显变形
b）端子无松动：
c）动作时间、消耗功率、恢复时间应符合表1的要求，触发电流的变化率应不大于30%。5.6短时过电压
起动器在6.8的试验后，动作时间、恢复时间、消耗功应符合表1的要求。5.7电寿命
起动器在进行6.9的试验期问不允许出现起火、变形等现象，试验完成后，动作时问、消耗功率、恢复时问、触发电流应符合表1的要求，5.8绝缘电阻
按6.10的方法进行试验，起动器的常态绝缘电阻应不小丁100M0，温升或湿热试验后绝缘电阻不应小于10M2。
5.9电气强度
起动器在进行6.11的试验期间，应无闪络和出穿现象。6试验条件
6.1试验环境条件
如无特殊说明，进行试验时应符合以下环境条件：a）环境温度：（25±5）℃：
b）相对湿度：45%~85%：
c）人（压力：86kPa～106kPa
6.2试验用仪器和量具
试验川的仪器和量具应符合下述要求：a）电工测量仪表的精确度应不低于0.5级（绝缘电阻表除外），出！检验时，精确度不低于1.0级：b）热工仪表的精确度不低于0.5级或使用0.2℃分辨率温度显示器，出」检验时精确度不低于1.0级或使用1℃分辨率的温度显示器c）长度测量用分辨率不低于0.02mm的游标卡尺或千分尺：d）测量绝缘电阻用仪表为DC500V绝缘电阻表；c）测力计的分辨力应不低于0.5N。6.3外形、结构及安装
用游标卡尺或下分尺对外形、结构和安装尺寸进行测量：用测力计进行端子和端头强度的推力、拉力试验，应符合5.1的要求，
6.4外观
通过自测和手感，在光线充足情况下，对照图纸进行检否：外观结构采用自测方法进行，通过自测和手感检否起动器，应符合5.2的要求4
6.5插拔力
NB/T42147—2018
在插拨力测试仪「安装起动器用标准插销，见图2。两插头和三插头的插销尺寸、外形样，位置见图1。以约100mm/min~300mm/min的速度插入和拔山，测量第次插入力和第入次拨山力，其结果应符合5.3的要求。
80°0年
00-991
6.6电气性能
6.6.1动作时间
7.3±0.08
R0.6±0.05
材料：T10硬度：60~62HRC
图2起动器用标准插销
互感型和延时型起动器的动作时间按下述要求进行测量：a）在（25土2）℃环境下测量T感型起动器，按图3接入用户规定的负载，施加额定电压，闭合开关SI，通过示波器读取动作时间：S
说明：
电压表：
示波器；
起动器：
副绕组连接端：
一电流表：
WI——功率器：
一负载；
取样心阻（不人于0.12)：
丰绕纠连接端：
SI——开关：
一山源输入连接端：
Ule——交流输出电源，
互感型起动器电气性能试验接线图NB/T42147—2018
b）在（25土2）℃环境下测量延时型起动器，按图4接入户规定的负载，施加额定电压，闭合开关SI，通过示波器读取动作时间。S1
说明：
6.6.2消耗功率
电压表：
起动器：
一示波器：
电阻测量
PA——电流表;
RL负裁电阻；
功率计：
S1、S2——开关：
R取样电阻：
U交流输入心源。
图4延时型起动器电气性能试验接线图动作时间检测完成后，施加最大工作电压10min后，互感型起动器电气性能试验按图3方式接线，待功率计的数值稳定后读取（或用电流表测量并换算），延时型起动器电气性能试验按图4方式接线，待功率计的数值稳定后读取（或用电流表测量并换算）.起动器的消耗功率应符合表1要求.6.6.3恢复时间
起动器动作后，白起动器工作稳定状态下断电开始计时，到能够进行第二次起动所需的时间。6.6.4触发电流
将起动器在（25土2）℃环境中放置不少于2h，然后进行如下试验：按图3接线测量起动器，调节调压器，将中压从0逐渐Ⅱ高，在压过程中观察示波器，当出现触发波形时，停止Ⅱ压并读取电流有效值。
6.7环境适应性
6.7.1 耐高温
NB/T42147—2018
按照GB/T2423.2规定方法进行试验，将起动器放入（125±5）℃恒温箱中保持1000h，再放入（25士2）℃的环境中不少于 4h。
试验后起动器应符合5.5的要求
6.7.2振动
按照GB/T2423.10规定方法进行试验，将起动器固定在振动试验台上，以振幅为2mm、频率为25Hz~30Hz，在个相互垂直的方向各振动1h，试验后起动器应符合5.5的要求。6.7.3跌落
将起动器单个试样装在4mm厚的瓦楞纸盒内，分别沿三个万相垂白的方向，从600mm的高度白由跌落到水平水泥地面各次。
试验后起动器应衍合5.5的要求。6.7.4温度变化
接照GB2423.22规定方法进行试验，将起动器置于（一20土2）C的低温箱中15min后取山，再置入（100土2）℃高温箱中放置，5min为个周期，经十个周期的冷热冲击后，将起动器在（25土5）℃的坏境中放置不少于4h。
试验后起动器应符合5.5的要求
5高温连续通电
起动器在（100土5）℃恒温坏境中施加最人工作电压，连续通电1000h，断电后在室温放置不少丁4h:
试验后起动器应衍合5.5的要求。6.7.6低温
起动器在温度（-25土2）℃下放置72h，试验完成后将起动器在（25土5）℃的环境中放置不少于4ha
试验后起动器应符合5.5的要求。6.7.7恒定湿热
按GB/T2423.3试验，起动器应能承受（40土2）℃，相对湿度（93土3）%，历时48h的恒定湿热试验，试验结束将起动器置于（25土5）℃的环境中不少于2h，之后在30min内测量绝缘电阻及中气强度，应符合5.5、5.8和5.9的要求6.8短时过电压
短时过电压试验按图5接线，在起动器的S端和N端之间施加额定工作电压30s后，升压至1.5倍的最大工作电压，保持3mi，断电后将起动器在（25土5）C的环境中放置不少于4h。试验后起动器应符合5.6的要求。7
NB/ T 42147—2018
说明：
6.9电寿命
电压表：
交流输入心源：
起动器的另端。
PA——电流表：
起动器：
RL——负载电阻：
起动器的端：
图5短时过电压试验电路
将起动器接入负载向路，对起动器施加最人工作电压和最人工作电流，通电5s、断电100s为1个质期。通断20万个周期后，在（25士2）℃环境中放置不少于4h。试验后起动器应符合5.7的要求。6.10绝缘电阻
500V白流绝缘电阻表测量起动器外壳与带电部件之间的绝缘电阻，Imin后读数，结果应符合5.8的要求。
6.11电气强度
常温下，起动器绝缘部件与带电部件之间施加电压1500V、频率50Hz的基本正弦波，历时1min，试验后应符合5.9要求。
试验时起动器外壳应用金属箔包裘或放置在金属板上作为一个试验电极，带电部件作为另一个试验电极，整定电流为5mA
7验收规则
7.1出厂检验
7.1.1产品经出厂检验合格后方能山厂，山厂时应附有产品质量合格标志，出厂检验的项日见表2。抽样方案按GB/T2828.1，正常检验一次抽样方案，合格质量水平AQL和检查水平见表2，如有特殊要求，亦可由生产厂和订货方协议确定。7.1.2出厂检验项目中，表2中序号8、9两项为安全项目，出现任一项不合格即判该批不合格。表2出厂检验项目
外形、结构和安装
外观要求
本标准条款
试验方法
检查水平
型式试验
插拨力
动作时间
消耗功率
恢复时间
触发电流
绝缘心阻
电气强度
1在下列情况时，应进行型式试验：7.2.1
新产品试制定型时：
表2（续）
本标准条款
试验方法
材料、结构、工艺有较人改变，可能影响产品性能时b)www.bzxz.net
正常生产每年进行一次（高温试验、高温连续通电试验除外）：国家质量监督机构提出进行型式试验时：d
出！检验结果与上次型式试验结果有较人差异时7.2.2
NB/T42147—2018
检永平
型式试验的性能项日、试验方法与要求见表3，按GBT2829判别水平「的次抽样方案，不合格质量水平RQL=30（样本大小：优选n=3），判别组数：Ac=0，Rc=1（Ac为合格判定数，Rc为不合格判定数）：
3型式试验
外形、结构和安装
插拨力
动作时间
消耗功率
恢复时间
触发心流
环境适应性
短时过电压
电寿命
试验方法
试样数
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

备案号：64327-2018
中华人民共和国能源行业标准
NB/T42147—2018
全封闭型电动机一压缩机用
无功耗及低功耗电子式起动器
Zero and low power consumption electronic starters forhermeticmotor-compressors
2018-04-03发布
国家能源局
2018-07-01实施
规范性引用文件
术语和定义
产品分类
技术要求
试验条件
验收规则
标志、包装、运输及贮存
图1两孔、三孔插入型起动器安装尺寸图2
起动器用标准销
互感型起动器电气性能试验接线图延时型起动器电气性能试验接线图知时过电压试验电路
基本参数·
表2出厂检验项目
型式试验
NB/T 42147 2018
NB/T42147—2018
本标准按照GB/T1.1一2009《标准化T作导则第1部分：标准的结构和编写》的规则编写。本标准巾中国电器工业协会提山：本标准巾全国家用自动挖制器标准化委员会（SAC/TC212）归口。本标准负责起草单位：中国申器科学研究院有限公司、常熟市天银机电股份有限公司、杭州尼州尔电器股份有限公司、厂广州森宝电器股份有限公司、兰溪市越强电器有限公司、森萨塔科技管理（上海）有限公司、安徽关芝制冷设备有限公司、佛山市顺德区容贵测电器有限公司、广州万宝集团压缩机有限公司、合肥关的电冰箱有限公司、浙江居安禾日金属有限公司、珠海凌达压缩机有限公司、贵州凯经济开发区中昊电子有限公司、广东华南家电研究院、厦门莱凯盛智能科技有限公司、厦门银部利工业有限公司。
本标准参与起草单位：安徽顺浩机电制造有限公司、安徽呈辉工业科技有限公司、芜湖市九龙控制器有限公司、东莞市智恒家电器科技有限公司，宁波镇宏业电器开关厂、厦门业盛电气有限公司、浙江中雁温控器有限公司、南京开伦科技有限公司、上升电力科技有限公司、宁波中国科学院信息技术应研究院、宁波卡特马克智能厨具股份有限公司、尤提乐电气有限公司、徐州如心智能科技有限公司、西安旭迈智能家电科技有限公司、厦门市朗星节能照明股份有限公司、金华旺源电了科技有限公司。本标准主要起草人：孔容迅、赵云文、卢文成、施庆生、注健、陈建、严志奇、何敦启、陈忠华、杨刚、汁向荣、范少稳、朱同江、钱峰、林兴乐、向梅、陈侠、祝善晖、朱洲阳、卢民国、罗洪洪、叫饮赐、陈水龙、滔邦延、金福岩、黄显、徐红卫、朱丰永、倪赞、陈锋、陈了鹏、陈乃恩等。I
1范围
全封闭型电动机一压缩机用
无功耗及低功耗电子式起动器
NB/T42147—2018
本标准规定了全封闭型电动机-压缩机用无功耗及低功耗电子式起动器（以下简称起动器）的产品分类、技术要求、试验条件、验收规则、标志、包装、运输和贮存。木标准适用于安装在家用和类似用途的全封闭型电动机一压缩机外壳表面的起动器。2规范性引用文件
下列文件对于木文件的应用是必不可少的。凡是注H期的引用文件，仅注H期的版木适用于木文件。凡是不注期的引用文件，其最新版本（包括所有的修改单）适川于本文件。GB/T2423.2电T电了产品环境试验第2部分：试验方法试验B：高温GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10电T电了产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB2423.22：环境试验第2部分：试验方法试验N：温度变化GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T14536.1家用和类似用途电白动控制器第1部分：通用要求GB/14536.11家用和类似用途电白动控制器电动机用起动继电器的特殊要求GB/22683家用和类似用途控制器产品型号编制方法GB/T22685家用和类似用途控制器的包装和标志3术语和定义
下列术语和定义适用于木文件。3.1
无功耗电子式起动器zeropowerconsumptionelectronicstarten全封闭型电动机-压缩机在起动完成后，消耗功率小于0.05W的电了式起动器。3.2
低功耗电子式起动器lowpowerconsumptionelectronicstarter全封闭型电动机－压缩机在起动完成后，消耗功率在0.05W~~0.5W之问的电了式起动器，3.3
动作时间operatingtime
在（25土2）℃的环境下，起动器自电路接通时起至起动回路电流下降至最大电流值半时所经历的时间。
恢复时间recoverytime
在（25土2）C的坏境下，起动器白最人工作电压下的稳定状态断电时起，到起动器能再次起动所需的时间。
NB /T 421472018
最大工作电压
maximumworkingvoltage
起动器正常运行所能承受工作电压的最大有效值。3.6
最大工作电流
maximumworkingcurrent
起动器在使用温度范围内，施加最大工作压时，允许通过的最大中流。3.7
消耗功率
power consumption
在（25土2）℃的环境下，起动器施加最大T作电压，通电10min后消耗的功率。3.8
短时过电压
short-time overvoltage
在常温条件下，起动器短时能承受的超过最大工作电压的电压值。3.9
触发电流triggercurrent
触发起动向路导通的最小电流。4产品分类
4.1型号命名
起动器的型号命名可以参照GB/T22683编制方法制定，也可根据客户需求白行拟定。4.2分类及基本参数
起动器按工作原理分为万感型起动器和延时型起动器，基本参数见表1。表1基本参数
额定电压范围
额定频率
最大！作心压
最大工作电流范旧
动作时间
消耗动率
恢复时间
触发电流
.感型起动器
100--240
180/350
“0.05（元功耗）
0.05P0.5（低功耗）
0.4~20.0（间隔为0.1）
延时型超动器
100~240
180/350
≤0.05（无功耗）
0.05P≤0.5（低功耗）
注1：压缩机额定电压不大丁150V的起动器对应的最大工作电压参数为180V；压缩机额定电压大丁150V的起动器对应的最大工作电压参数为350V注2：使用环境：温度为一10℃～143℃，和对湿度小于90%：2
5技术要求
5.1安装尺寸、结构与外形
两孔、三孔插入型起动器的安装尺寸见图111.66
两孔插入型
三孔插入型
图1两孔、三孔插入型起动器安装尺寸e13.46
NB/T42147—2018
起动器的安装尺寸、结构与外形应与生产厂的生产图纸相一效，端子和端头的结构要求均应满足GB/T14536.1的规定。
5.2外观
起动器外观应光洁、儿毛刺、无划痕、锐边、无气泡、无裂纹和变形，端子应无松动、锈蚀，不影响使川及性能。起动器的标志应清晰、完整、牢固。5.3插拔力
如起动器与接线柱为两孔插接，其第次插入力应小于100N，第八次拨山力应大于25N；如起动器与接线柱为三孔插接，其第次插入力应小于150N，第入次拨山力应大于37.5N。在满足I述条件的同时对单极插孔，H第一次单孔拥入力应小丁49N，第六次单孔拔出力应人丁12.5N5.4电气性能
5.4.1动作时间
起动器的动作时间应符合表1的规定。5.4.2消耗功率
起动器的消耗功率应符合表1的规定。5.4.3恢复时间
起动器的恢复时间应符合表1的规定。5.4.4触发电流
起动器的触发流应符合表1的规定，其允许偏差土30%。5.5环境适应性
起动器在6.7的试验后应符合下列要求：NB/T42147—2018
a）塑料外壳无裂纹和明显变形
b）端子无松动：
c）动作时间、消耗功率、恢复时间应符合表1的要求，触发电流的变化率应不大于30%。5.6短时过电压
起动器在6.8的试验后，动作时间、恢复时间、消耗功应符合表1的要求。5.7电寿命
起动器在进行6.9的试验期问不允许出现起火、变形等现象，试验完成后，动作时问、消耗功率、恢复时问、触发电流应符合表1的要求，5.8绝缘电阻
按6.10的方法进行试验，起动器的常态绝缘电阻应不小丁100M0，温升或湿热试验后绝缘电阻不应小于10M2。
5.9电气强度
起动器在进行6.11的试验期间，应无闪络和出穿现象。6试验条件
6.1试验环境条件
如无特殊说明，进行试验时应符合以下环境条件：a）环境温度：（25±5）℃：
b）相对湿度：45%~85%：
c）人（压力：86kPa～106kPa
6.2试验用仪器和量具
试验川的仪器和量具应符合下述要求：a）电工测量仪表的精确度应不低于0.5级（绝缘电阻表除外），出！检验时，精确度不低于1.0级：b）热工仪表的精确度不低于0.5级或使用0.2℃分辨率温度显示器，出」检验时精确度不低于1.0级或使用1℃分辨率的温度显示器c）长度测量用分辨率不低于0.02mm的游标卡尺或千分尺：d）测量绝缘电阻用仪表为DC500V绝缘电阻表；c）测力计的分辨力应不低于0.5N。6.3外形、结构及安装
用游标卡尺或下分尺对外形、结构和安装尺寸进行测量：用测力计进行端子和端头强度的推力、拉力试验，应符合5.1的要求，
6.4外观
通过自测和手感，在光线充足情况下，对照图纸进行检否：外观结构采用自测方法进行，通过自测和手感检否起动器，应符合5.2的要求4
6.5插拔力
NB/T42147—2018
在插拨力测试仪「安装起动器用标准插销，见图2。两插头和三插头的插销尺寸、外形样，位置见图1。以约100mm/min~300mm/min的速度插入和拔山，测量第次插入力和第入次拨山力，其结果应符合5.3的要求。
80°0年
00-991
6.6电气性能
6.6.1动作时间
7.3±0.08
R0.6±0.05
材料：T10硬度：60~62HRC
图2起动器用标准插销
互感型和延时型起动器的动作时间按下述要求进行测量：a）在（25土2）℃环境下测量T感型起动器，按图3接入用户规定的负载，施加额定电压，闭合开关SI，通过示波器读取动作时间：S
说明：
电压表：
示波器；
起动器：
副绕组连接端：
一电流表：
WI——功率器：
一负载；
取样心阻（不人于0.12)：
丰绕纠连接端：
SI——开关：
一山源输入连接端：
Ule——交流输出电源，
互感型起动器电气性能试验接线图NB/T42147—2018
b）在（25土2）℃环境下测量延时型起动器，按图4接入户规定的负载，施加额定电压，闭合开关SI，通过示波器读取动作时间。S1
说明：
6.6.2消耗功率
电压表：
起动器：
一示波器：
电阻测量
PA——电流表;
RL负裁电阻；
功率计：
S1、S2——开关：
R取样电阻：
U交流输入心源。
图4延时型起动器电气性能试验接线图动作时间检测完成后，施加最大工作电压10min后，互感型起动器电气性能试验按图3方式接线，待功率计的数值稳定后读取（或用电流表测量并换算），延时型起动器电气性能试验按图4方式接线，待功率计的数值稳定后读取（或用电流表测量并换算）.起动器的消耗功率应符合表1要求.6.6.3恢复时间
起动器动作后，白起动器工作稳定状态下断电开始计时，到能够进行第二次起动所需的时间。6.6.4触发电流
将起动器在（25土2）℃环境中放置不少于2h，然后进行如下试验：按图3接线测量起动器，调节调压器，将中压从0逐渐Ⅱ高，在压过程中观察示波器，当出现触发波形时，停止Ⅱ压并读取电流有效值。
6.7环境适应性
6.7.1 耐高温
NB/T42147—2018
按照GB/T2423.2规定方法进行试验，将起动器放入（125±5）℃恒温箱中保持1000h，再放入（25士2）℃的环境中不少于 4h。
试验后起动器应符合5.5的要求
6.7.2振动
按照GB/T2423.10规定方法进行试验，将起动器固定在振动试验台上，以振幅为2mm、频率为25Hz~30Hz，在个相互垂直的方向各振动1h，试验后起动器应符合5.5的要求。6.7.3跌落
将起动器单个试样装在4mm厚的瓦楞纸盒内，分别沿三个万相垂白的方向，从600mm的高度白由跌落到水平水泥地面各次。
试验后起动器应衍合5.5的要求。6.7.4温度变化
接照GB2423.22规定方法进行试验，将起动器置于（一20土2）C的低温箱中15min后取山，再置入（100土2）℃高温箱中放置，5min为个周期，经十个周期的冷热冲击后，将起动器在（25土5）℃的坏境中放置不少于4h。
试验后起动器应符合5.5的要求
5高温连续通电
起动器在（100土5）℃恒温坏境中施加最人工作电压，连续通电1000h，断电后在室温放置不少丁4h:
试验后起动器应衍合5.5的要求。6.7.6低温
起动器在温度（-25土2）℃下放置72h，试验完成后将起动器在（25土5）℃的环境中放置不少于4ha
试验后起动器应符合5.5的要求。6.7.7恒定湿热
按GB/T2423.3试验，起动器应能承受（40土2）℃，相对湿度（93土3）%，历时48h的恒定湿热试验，试验结束将起动器置于（25土5）℃的环境中不少于2h，之后在30min内测量绝缘电阻及中气强度，应符合5.5、5.8和5.9的要求6.8短时过电压
短时过电压试验按图5接线，在起动器的S端和N端之间施加额定工作电压30s后，升压至1.5倍的最大工作电压，保持3mi，断电后将起动器在（25土5）C的环境中放置不少于4h。试验后起动器应符合5.6的要求。7
NB/ T 42147—2018
说明：
6.9电寿命
电压表：
交流输入心源：
起动器的另端。
PA——电流表：
起动器：
RL——负载电阻：
起动器的端：
图5短时过电压试验电路
将起动器接入负载向路，对起动器施加最人工作电压和最人工作电流，通电5s、断电100s为1个质期。通断20万个周期后，在（25士2）℃环境中放置不少于4h。试验后起动器应符合5.7的要求。6.10绝缘电阻
500V白流绝缘电阻表测量起动器外壳与带电部件之间的绝缘电阻，Imin后读数，结果应符合5.8的要求。
6.11电气强度
常温下，起动器绝缘部件与带电部件之间施加电压1500V、频率50Hz的基本正弦波，历时1min，试验后应符合5.9要求。
试验时起动器外壳应用金属箔包裘或放置在金属板上作为一个试验电极，带电部件作为另一个试验电极，整定电流为5mA
7验收规则
7.1出厂检验
7.1.1产品经出厂检验合格后方能山厂，山厂时应附有产品质量合格标志，出厂检验的项日见表2。抽样方案按GB/T2828.1，正常检验一次抽样方案，合格质量水平AQL和检查水平见表2，如有特殊要求，亦可由生产厂和订货方协议确定。7.1.2出厂检验项目中，表2中序号8、9两项为安全项目，出现任一项不合格即判该批不合格。表2出厂检验项目
外形、结构和安装
外观要求
本标准条款
试验方法
检查水平
型式试验
插拨力
动作时间
消耗功率
恢复时间
触发电流
绝缘心阻
电气强度
1在下列情况时，应进行型式试验：7.2.1
新产品试制定型时：
表2（续）
本标准条款
试验方法
材料、结构、工艺有较人改变，可能影响产品性能时b)www.bzxz.net
正常生产每年进行一次（高温试验、高温连续通电试验除外）：国家质量监督机构提出进行型式试验时：d
出！检验结果与上次型式试验结果有较人差异时7.2.2
NB/T42147—2018
检永平
型式试验的性能项日、试验方法与要求见表3，按GBT2829判别水平「的次抽样方案，不合格质量水平RQL=30（样本大小：优选n=3），判别组数：Ac=0，Rc=1（Ac为合格判定数，Rc为不合格判定数）：
3型式试验
外形、结构和安装
插拨力
动作时间
消耗功率
恢复时间
触发心流
环境适应性
短时过电压
电寿命
试验方法
试样数
