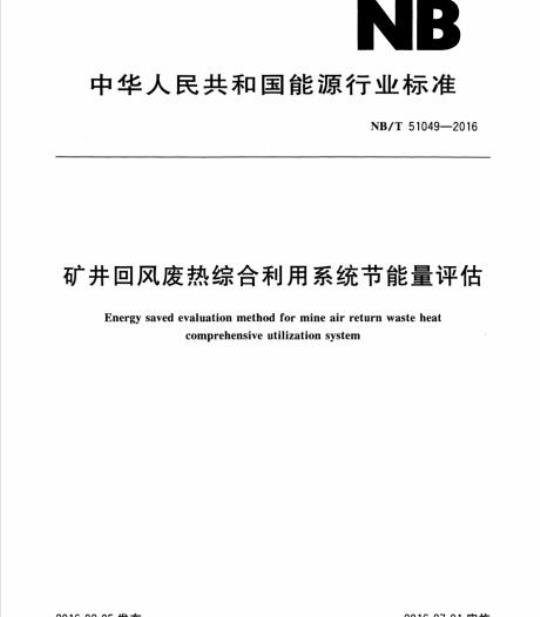

标准图片预览
标准内容
ICS27.010
备案号：54748—2016
中华人民共和国能源行业标准
NB/T51049—2016
矿井回风废热综合利用系统节能量评估Energy saved evaluation method for mine air return waste heatcomprehensiveutilizationsystem2016-02-05发布
国家能源局
2016-07-01实施
规范性引用文件
3术语和定义
技术要求
节能量统计范围和计算方法
能耗统计范围
节能量计算
节能率计算公式
能源折标准煤系数取值原则
6节能量评估
附录A（资料性附录）
各种能源折算标准煤系数
NB/T51049—2016
NB/T51049—2016
本标准由中国煤炭工业协会提出。前言
本标准由全国煤炭标准化技术委员会归口。本标准起草单位：煤炭科学技术研究院有限公司煤化工分院、北京矿大节能科技有限公司、煤炭工业节能技术服务中心。
本标准主要起草人：张国光、王建学、罗陨飞、孟杰、蔡志丹、连进京。1范围
矿并回风废热综合利用系统节能量评估NB/T51049-—2016
本标准规定了矿井回风废热综合利用系统节能量评估的技术要求、节能量统计范围、计算方法和节能量评估等内容。
本标准适用于以矿井回风废热利用系统替代原有供暖和（或）制冷项目的节能量评估。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB17167用能单位能源计量器具配备和管理通则3术语和定义
下列术语和定义适用于本文件。3.1
回风风流returnaircurrent;returnair;returnairflow从矿井井下各用风地点流出的风流。3.2
矿井回风废热综合利用系统coalminereturnairwasteheatutilizationsystem以矿并回风为低温热源，利用热泵技术回收矿井回风中的低温热能或冷能，实现夏季制冷、冬季制热，替代锅炉满足矿产企业建筑暖通空调、井筒防冻及全年洗浴用热需求的综合利用系统。3.3
废热综合利用节能量
energysaved of wasteheatutilization矿井回风废热综合利用项目改造前后获得等量能量时能源消耗量的差值，以吨标准煤表示。4技术要求
矿并回风废热综合利用系统在进行技术改造项目节能量计算与评估时，应遵循以下基本原则：a）能源计量器具的配备、安装、检定或校准按GB17167的要求进行。b）控制装置和仪表应完好，且应按有关规定检定合格或进行校准。c）矿井回风废热综合利用系统运行记录应完整、准确，技术档案齐全。d)
矿井回风废热综合利用系统改造完成并达到连续稳定运行后方可进行节能量评估，能源统计期宜分别为系统改造前后的一年。矿井回风废热综合利用系统节能量评估应注明改造前后系统季节运行状况，包括各季节（供e）
暖期、供冷期和其他时期）的起止时间、气候状况、负荷及运行时间条件等。NB/T51049—2016
5节能量统计范围和计算方法
能耗统计范围
以改造前后相同边界为基准进行能耗统计，包括在此范围内系统运行的所有设备消耗的能源。改造前能耗统计范围如图1所示，改造后能耗统计范围如图2所示。燃料
外购热量
【矿井回
风废热
5.2节能量计算
5.2.1改造前能源消耗量
压业锅炉等供热介质(蒸汽/热水)制热设备
其他能源
(a)自产供热系统范围
供热介质（蒸汽/热水）
其他能源
(b）外购供热系统范围
分体/中央空调
制冷设备
其他能源
供冷介质(冷水）
(c）制冷系统边界
改造前能耗统计范围
废热提取
【其他能源
热泵系统
其他能源
介质(热水/冷水)www.bzxz.net
改造后能耗统计范围
改造前原供能系统能源消耗量按式（1)计算：E
式中：
终端用户
管网损失
终端用户
管网损失
终端用户
【管网损失】
终端用户
管网损失
（1）
NB/T51049—2016
改造前以原有供能方式作为供能源产出单位有效能量的能源消耗量，单位为吨标准煤每吉焦（tce/GJ）：
改造前系统能源消耗量，包括燃料消耗量和（或）外购热量、统计边界内其他辅助设备的能源消耗量，单位为吨标准煤（tce）；改造前供热系统产出的有效能量，单位为吉焦（GJ)。5.2.2改造后能源消耗量
改造后矿井回风废热综合利用系统能源消耗量按式（2)计算：Eh
式中：
·（2）
改造后以回风废热为供能源产出单位有效能源的能源消耗量，单位为吨标准煤每吉焦(tce/GJ)：
改造后为提取回风废热、维持系统运行的所有设备的能源消耗量，单位为吨标准煤（tce）；改造后以回风废热为供热源产出的有效能源量，单位为吉焦（GJ）。节能量计算
矿井回风废热综合利用系统的节能量按式（3)计算：E=（ef—e)Qh
式中：
△E一—矿井回风废热综合利用系统的节能量，单位为吨标准煤（tce）；5.3节能率计算公式
矿井回风废热综合利用系统的节能率按式（4)计算：)×100%
式中：
一矿井回风废热综合利用系统的节能率，%；5.4能源折标准煤系数取值原则
..（3)
·（4）
各种能源应以其低位发热量为计算基础折算为标准煤量，以企业在统计报告期内的实测值为准，没有实测条件的，采用附录A中各种能源折标准煤参考系数。低位发热量等于29307千焦（kJ)的燃料，称为1千克标准煤（1kgce）。6节能量评估
6.1以矿井回风废热综合利用系统的节能量和节能率两项指标评价项目节能效果。6.2节能量计算值为负时表示项目有节能效果。3
NB/T51049—2016
能源名称
洗中煤
煤焦油
液化石油气
炼厂千气
油田天然气
气田天然气
煤矿瓦斯气
焦炉煤气
高炉煤气
a)发生炉煤气
b)重油催化裂解煤气
c)重油热裂解煤气
d)焦炭制气
e)压力气化煤气
D)水煤气
电力（当量值）
电力（等价值）
热力(当量值）
蒸汽（低压）
（资料性附录）
各种能源折算标准煤系数
平均低位发热量
20908kJ/kg(5000kcal/kg)
26344kJ/kg(6300kcal/kg)
8363kJ/kg(2000 kcal/kg)
8363kJ/kg~12545kJ/kg
(2000kcal/kg~3000kcal/kg)
28435kJ/kg(6800kcal/kg)
41816kJ/kg(10000kcal/kg)
41816kJ/kg(10000kcal/kg)
43070kJ/kg(10300kcal/kg)
43070kJ/kg(10300kcal/kg)
42652kJ/kg(10200kcal/kg)
33453kJ/kg(8000kcal/kg)
50179kJ/kg(12000kcal/kg)
46055kJ/kg(11000kcal/kg)
38931kJ/m(9310kcal/m）
35544kJ/m(8500kcal/m2)
14636kJ/Nm~16726kJ/Nm
(3500kcal/Nm~4000kcal/Nm）
16726kJ/Nm2~17981kJ/Nm
(4000kcal/Nm2~4300kcal/Nm）
3763kJ/Nm
5227kJ/Nm(1250kcal/Nm*)
19235kJ/Nm（4600kcal/Nm）
35544kJ/Nm（8500kcal/Nm2）
16308kJ/Nm（3900kcal/Nm）
15054kJ/Nm（3600kcal/Nm)
10454kJ/Nm(2500kcal/Nm2)
41816kJ/kg(10000kcal/kg)
3600kJ/(kW·h)[860kcal/(kW·h)]按当年火力发电标准煤耗计算
3673MJ/t(900Mcal/t)
折标准煤系数
0.7143kgce/kg
0.9000kgce/kg
0.2857kgce/kg
0.2857kgce/kg~0.4286kgce/kg
0.9714kgce/kg
1.4286kgce/kg
1.4286kgce/kg
1.4714kgce/kg
1.4714kgce/kg
1. 4571 kgce/kg
1.1429kgce/kg
1.7143kgce/kg
1.5714kgce/kg
1.3300kgce/m2
1.2143kgce/Nm
0.5000kgce/Nm*~0.5714kgce/Nm0.5714kgce/Nm2~0.6143kgce/Nm0.1286kgce/Nm
0.1786kgce/Nm
0.6517kgce/Nm
1.2143kgce/Nm
0.5571kgce/Nm
0.5143kgce/Nm
0.3571kgce/Nm
1.4286kgce/Nm
0.1229kgce/(kW.h)
0.03412kgce/MJ
0.1286kgce/kg
NB/T51049—2016
中华人民共和国能源
行业标准
矿井回风废热综合利用系统节能量评估NB/T51049—2016
煤炭工业出版社
（北京市朝阳区芍药居35号100029）网址：cciph.com.cn
北京玥实印剧有限公司印刷
全国新华书店经销
开本880mm×1230mm1/16
字数8千字
2017年8月第1版
印张3/4
2017年8月第1次印刷
5020·882
社内编号8674
版权所有
定价15.00元
违者必究
本书如有缺页、倒页、脱页等质量问题，本社负责调换/AN
