NB/T 51048-2016.Mine ventilation air-spraying water heat exchanger.
1范围
NB/T 51048规定了喷淋式矿井回风换热器的术语和定义、结构与型号、技术要求、试验方法、检验规则、标志、包装、运输及贮存方法。
NB/T 51048适用于喷淋式矿井回风换热。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 12771流 体输送用不锈钢焊接钢管
GB/T 13306标牌
GB/T 19804焊接结构的一般尺寸公差和形位公差
GB 50738通 风与空调工程施工规范
GB/T8175设备及管道绝热设计导则
MT113煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则
AQ1011煤矿在用主通风机系统安全检测检验规范
JGJ/T 260采暖通 风与空气调节工程检测技术规程
《煤矿安全规程》
3术语和定 义
下列术语和定义适用于本文件。
3.1喷淋式矿井回风换热器mine ventilation air-spraying water heat exchanger
经喷淋使水与矿井回风直接接触进行混合而实现热交换或热质交换的设备。
3.2扩散塔diffusion tower
在矿井主要通风机出口处设置的用于降低出口动压、提高通风机静压,且具有一定高度和扩散角的排风装置。
3.3汇水池water collection pool
用于汇集与矿井回风换热后喷淋水的水池。
1范围
NB/T 51048规定了喷淋式矿井回风换热器的术语和定义、结构与型号、技术要求、试验方法、检验规则、标志、包装、运输及贮存方法。
NB/T 51048适用于喷淋式矿井回风换热。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 12771流 体输送用不锈钢焊接钢管
GB/T 13306标牌
GB/T 19804焊接结构的一般尺寸公差和形位公差
GB 50738通 风与空调工程施工规范
GB/T8175设备及管道绝热设计导则
MT113煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则
AQ1011煤矿在用主通风机系统安全检测检验规范
JGJ/T 260采暖通 风与空气调节工程检测技术规程
《煤矿安全规程》
3术语和定 义
下列术语和定义适用于本文件。
3.1喷淋式矿井回风换热器mine ventilation air-spraying water heat exchanger
经喷淋使水与矿井回风直接接触进行混合而实现热交换或热质交换的设备。
3.2扩散塔diffusion tower
在矿井主要通风机出口处设置的用于降低出口动压、提高通风机静压,且具有一定高度和扩散角的排风装置。
3.3汇水池water collection pool
用于汇集与矿井回风换热后喷淋水的水池。
标准图片预览
标准内容

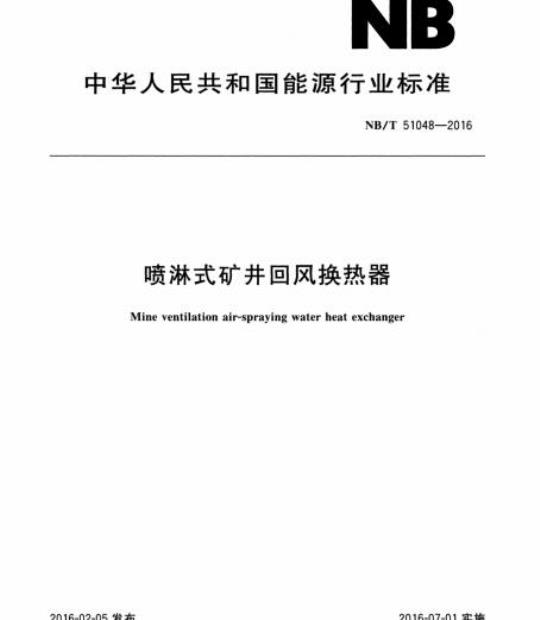

ICS71.120.30
备案号：54747—2016
中华人民共和国能源行业标准
NB/T51048—2016
喷淋式矿井回风换热器
Mine ventilation air-spraying water heat exchanger2016-02-05发布
国家能源局
2016-07-01实施Www.bzxZ.net
2规范性引用文件
术语和定义
结构与型号
4.1基本结构
4.2结构示意图
型号表示方法
5技术要求
结构与外观
性能要求
安全要求
制造要求
安装要求
6试验方法
6.1试验条件
6.2试验项目和方法
7检验规则
8标志、包装、运输、贴存
8.1标志
8.2包装
8.3运输
附录A（规范性附录）
A.1试验测试系统
主要性能试验方法
A.2试验测试仪器及要求
A.3测试项目及要求
A.4性能的确定
NB/T51048—2016
NB/T51048—2016
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国煤炭工业协会提出。本标准由全国煤炭标准化技术委员会归口。本标准起草单位：北京矿大节能科技有限公司、河北工程大学、煤炭工业节能技术服务中心、山西煤炭进出口集团科技发展有限公司、冀中能源股份有限公司、煤炭工业太原设计研究院、煤炭工业济南设计研究院有限公司。
本标准主要起草人：王建学、王景刚、李苏龙、毕锦明、张国光、张树明、陈炬、牛永胜、鲍玲玲、平建明、李广俊、孟杰、索金莉。
1范围
喷淋式矿井回风换热器
NB/T51048—2016
本标准规定了喷淋式矿井回风换热器的术语和定义、结构与型号、技术要求、试验方法、检验规则、标志、包装、运输及贮存方法。本标准适用于喷淋式矿井回风换热。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志
GB/T12771流体输送用不锈钢焊接钢管标牌
GB/T13306
GB/T19804
焊接结构的一般尺寸公差和形位公差GB50738通风与空调工程施工规范GB/T8175
设备及管道绝热设计导则
煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则AQ1011
煤矿在用主通风机系统安全检测检验规范JGJ/T260采暖通风与空气调节工程检测技术规程《煤矿安全规程》
3术语和定义
下列术语和定义适用于本文件。3.1
mineventilationair-sprayingwaterheatexchanger喷淋式矿井回风换热器
经喷淋使水与矿井回风直接接触进行混合而实现热交换或热质交换的设备。3.2
扩散塔diffusiontower
在矿井主要通风机出口处设置的用于降低出口动压、提高通风机静压，且具有一定高度和扩散角的排风装置。
watercollectionpool
汇水池
用于汇集与矿井回风换热后喷淋水的水池。3.4
喷淋式矿井回风换热装置
mineventilationair-sprayingwaterheatexchangeequipment以喷淋式矿井回风换热器为核心，通过喷淋换热实现提取矿井回风中热能或冷能的设备组合，主要由喷淋式矿井回风换热器、扩散塔和汇水池组成。1
NB/T51048—2016
额定风量ratedairflowrate
在规定的试验工况下，单位时间内通过喷淋式矿井回风换热装置的回风体积流量，单位为m/h。3.6
额定水流量ratedwaterflowrate在规定的试验工况下，单位时间内喷淋式矿井回风换热装置中经喷嘴喷出的总水量，单位为m/h。
水气比water/airratio
在喷淋式矿井回风换热装置中，经喷嘴喷出的水量与通过的矿井回风量之比，单位为kg/kg。3.8
进风干球温度
inletairdrybulbtemperature
矿井回风在喷淋式矿井回风换热装置人口处的干球温度，单位为℃。3.9
Einlet air wetbulb temperature进风湿球温度
矿井回风在喷淋式矿井回风换热装置人口处的湿球温度，单位为℃。3.10
出风干球温度
outletairdrybulbtemperature
矿井回风在喷淋式矿井回风换热装置出口处的干球温度，单位为℃。3.11
outletairwetbulbtemperature
出风湿球温度
矿井回风在喷淋式矿井回风换热装置出口处的湿球温度，单位为℃。3.12
inletwatertemperature
进水温度
喷淋式矿井回风换热装置的进水温度，单位为℃。3.13
出水温度outletwatertemperature喷淋式矿井回风换热装置内经换热后的出水温度，单位为℃。3.14
rated heat exchange capacity额定换热量
在规定的试验工况下，矿井回风和喷淋水在喷淋式矿井回风换热装置内进行热湿交换所传递的总热量，即显热量和潜热量之和，单位为kW。3.15
恰效率enthalpyefficiency
喷淋式矿井回风换热装置中矿井回风进、出口差与回风进口的饸值和温度等于水的初温时饱和空气的熔值之差的比值，%。
水侧加热效率heatingefficiencyof waterside喷淋水被矿井回风加热时（即加热工况）评价水侧换热效率的指标，定义为水实际的温升与最大可能温升的比值，%。
coolingefficiencyof waterside水侧冷却效率
喷淋水被矿井回风冷却时（即冷却工况）评价水侧换热效率的指标，定义为水实际的温降与最天可2
能温降的比值，%。
装置风阻
且pressuredropoftheequipment矿井回风流经喷淋式矿井回风换热装置的压力降，单位为Pa。3.19
耗水率waterlossrate
NB/T51048—2016
喷淋式矿井回风换热装置喷淋换热过程中损失的水量即耗水量（包括蒸发损失、漂水损失和排污损失)与矿井回风换热循环水量的比值，%。4结构与型号
基本结构
矿井回风与水的热交换或热质交换发生在喷淋式矿井回风换热装置整个内部空间，喷淋式矿井回风换热装置主要由喷淋式矿井回风换热器、扩散塔和汇水池组成。喷淋式矿井回风换热装置结构示意图如图1所示。
回风出口
回风进口一
说明：
一喷淋式矿井回风换热器；
2——扩散塔；
3——汇水池。
出水口
一进水口
图1喷淋式矿井回风换热装置结构示意图喷淋式矿井回风换热器是喷淋式矿井回风换热装置形成喷淋水，并进行气-水直接接触热交换或热质交换的核心设备，其主要由壳体、喷淋装置（进水管、喷淋管和喷嘴）和挡水板等部分组成。4.2
结构示意图
喷淋式矿井回风换热器结构示意图如图2所示。3
NB/T51048—2016
说明：
壳体；
一喷淋装置；
3——挡水板；
4.3型号表示方法
喷淋管：
5-—进水管；
6——喷嘴。
2喷淋式矿井回风换热器结构示意图喷淋式矿井回风换热器的型号主要用大写英文字母和阿拉伯数字表示，具体标记方法如图3所示。HF口-口/O
制造厂设计序号
风量：单位，口x1000m/h
工况代号：D代表10℃及以下低风温工况，缺省表示普通工况产品代号
图3喷淋式矿井回风换热器型号表示方法例如：HF-10/A表示第一次设计的普通工况额定风量为10000m/h喷淋式矿井回风换热器。5技术要求
5.1结构与外观
5.1.1喷淋式矿井回风换热器、扩散塔及外接管路系统均应保温，室外部分构件、材料应有良好的耐候性能，适应矿并回风环境，设备及管路系统的保温设计应符合GB/T8175的相关规定。5.1.2喷淋式矿井回风换热器及与扩散塔的连接应密封良好，不得有渗水、漏风现象。5.1.3喷淋式矿井回风换热器外表面喷涂件应均匀、色泽一致，无明显的划痕、气泡和油漆脱落等现象；装饰性塑件外观应平整，色泽均匀，无裂痕、气泡和明显缩孔等现象；丝印和标贴应清晰、端正，无歪斜和错位现象。
性能要求
5.2.1效率
按6.1.1规定的试验工况和附录A的测试方法，加热工况恰效率应≥60%，冷却工况熔效率应50%。
5.2.2水侧加热效率
按6.1.1规定的试验工况和附录A的测试方法，水侧加热效率应≥40%。5.2.3水侧冷却效率
按6.1.1规定的试验工况和附录A的测试方法，水侧冷却效率应≥50%。5.2.4耗水率
按6.1.1规定的试验工况和附录A的测试方法，耗水率应≤1%。5.2.5装置风阻
按6.1.1规定的试验工况和附录A的测试方法，装置风阻应≤100Pa。5.3安全要求
5.3.1喷淋式矿井回风换热器运行应符合《煤矿安全规程》的相关要求，NB/T51048—2016
5.3.2喷淋式矿井回风换热器的结构形式、有效过流断面应满足矿井通风系统正常安全运行及反风的要求。
5.3.3喷淋式矿井回风换热器平均无故障工作时间应不小于2年。5.3.4喷淋式矿井回风换热器喷嘴、管路、挡水板、保温材料等主要零部件为非金属材料时，其抗静电和阻燃性应符合MT113的规定。
5.3.5喷淋式矿井回风换热器与扩散塔连接处应设置便于检修的平台、爬梯和安全防护栏。5.4制造要求
5.4.1喷淋式矿井回风换热器制造采用的材料等应具有质量合格证明书。5.4.2喷淋式矿井回风换热器内部管路及喷嘴、挡水板材质应采用可靠的抗腐蚀材料，使用的不锈钢管应满足GB/T12771的相关规定和使用性能要求。5.4.3喷淋式矿井回风换热器所有机件的装配应牢固、可靠，设备壳体钢结构强度应满足设备使用地最大风力载荷，且能承受除受力钢结构外的重力载荷1000N/m2的要求，设备壳体钢结构的刚度应满足承受载荷时不允许产生塑性变形及明显可见的弹性变形的要求。5.4.4喷淋式矿井回风换热器的加工制造精度应按GB/T19804执行：线性尺寸及角度公差（包括垂直度）不低于B级，其余形位公差不低于F级。5.4.5喷淋式矿井回风换热器内喷嘴之间以及喷嘴与四周的间距应保证喷淋水面对回风的覆盖，避免未与喷淋水接触而漏风的现象，以确保换热效果。5.5安装要求
5.5.1喷淋式矿井回风换热器宜置于扩散塔顶部，当扩散塔的结构尺寸无法满足回风换热要求时，应对扩散塔进行改造。扩散塔的改造应满足换热高效、通风可靠、经济合理的要求。5.5.2喷淋式矿井回风换热器应采用吊装方式安装，设备壳体应设置起吊安装用的钩、孔、吊耳等，壳体底部设置有底座。吊装时要保证设备水平，不得倾斜。5.5.3喷淋式矿并回风换热器安装时应采取防雷措施5.5.4喷淋式矿井回风换热器外部进水管应安装有调节阀，用以调节流量或检修时切断水源。5.5.5与喷淋式矿井回风换热器连接的水管应有支撑，重量不得由喷淋式矿井回风换热器设备本身承受。、
NB/T51048—2016
所有与喷淋式矿井回风换热器连接的进水管路均应安装泄水阀门。5.5.7扩散塔应设置便于人员检修、密封性好的人孔门。5.5.8喷淋式矿井回风换热器交付使用前应分别对内、外部水管进行冲洗，冲洗流速应以系统最大设计流速或以不小于1.5m/s，冲洗至水中不带泥沙、铁屑且水色清澈为合格；冲洗合格后方可连接喷淋式矿井回风换热器内、外部水管。6试验方法
6.1试验条件
性能试验工况应符合表1的规定。表1
性能试验工况
换热量
焰效率
水侧加热效率
耗水率
换热量
焰效率
水侧冷却效率
耗水率
进口空气状态
干球温度/℃
注：大气压力值为101325Pa。
湿球温度/℃
供水参数
进水温度/℃
试验工况和测试读数的允许偏差应符合表2的规定。6.1.2
表2试验工况和测试读数的允许偏差项目
进、出口空气参数
进、出口水参数
静压/Pa
注：表中%指额定值的百分数。
干球温度/℃
湿球温度/℃
风量/%
温度/℃
水流量/%
水气比/
(kg·kg-)
读数平均值与规定试验
工况的允差
换热器迎面风速/
(m·s-)
单次读数与规定试验
工况的最大允差
NB/T51048—2016
6.1.3试验工况的各类测量仪器应在计量检定合格有效期内使用，其准确度应符合表3的规定。表3各类测量仪器的准确度
干、湿球温度测定
水温测定
水量测定
风速测定
空气压力测定
水压测定
时间测定
质量测定
注：表中%指测量值的百分数。
6.2试验项目和方法
6.2.1严密性试验
测量仪表
机械通风干湿表等各类干湿球
温度计
玻璃水银温度计、电阻温度计等各类温度计
各类流量计
摇测风速计、风速表
毕托管
微压差计
压力传感器
压力表
压力传感器
各类台秤
准确度
喷淋式矿井回风换热器调试运行前，应进行水系统管路严密性试验，严密性能应符合GB50738的相关要求。
6.2.2换热量与效率试验
换热量与效率试验，应在表1规定的工况条件下进行。a
应在符合附录A要求的试验台上，按差法进行换热量试验和效率标定。b）
试验方法见附录A。
6.2.3装置风阻、耗水率的试验方法见附录A。检验规则
7.1每台喷淋式矿井回风换热器须经制造厂质量检验部门检验合格，并附有产品质量合格证方可出厂。
7.2喷淋式矿井回风换热器检验分出厂检验和型式检验。7.3出厂检验
喷淋式矿井回风换热器出厂前必须进行出厂检验，检验项目、技术要求和试验方法见表4。7
NB/T51048—2016
换热量
熔效率
水侧加热/冷却效率
耗水率
装置风阻
严密性
制造要求
表4检验项目技术要求和试验方法表技术要求
5.2.2、5.2.3
注：表中“√”表示应检的检验项目，“一”表示不检的项目。7.4
型式检验
有下列情况之一时，应进行型式检验：a)
新产品试制定型鉴定时；
试验方法
6.2.2,附录A
6.2.2.附录A
6.2.2,附录A
6.2.3,附录A
6.2.3，附录A
GB50738
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b)
产品停产三年后，恢复生产时：d)
出厂检验结果与上次型式检验有较大差异时：e)
国家质量监督机构提出进行型式检验要求时。出厂检验
型式检验
喷淋式矿井回风换热器应按表4所列的型式检验项目由具有相关资质的检验机构进行检验。7.4.3抽样及判定
型式检验的样品，从出厂检验合格的产品中抽取1台样品检验，抽样检验结果如有表4规定的检验项目1项不合格则判定产品不合格。8标志、包装、运输、贮存
8.1标志
每台喷淋式矿井回风换热器应在明显部位固定耐久性铭牌，铭牌形状和尺寸应符合GB/T13306的相关规定。铭牌上应标示下列内容：生产厂家；
产品型号和名称；
主要技术参数：额定换热量、额定风量、额定水量、装置风阻、外形尺寸、质量等；c）
出厂编号；
出厂日期。
8.2包装
喷淋式矿井回风换热器包装前应进行清洁处理，各部件应清洁、干燥。8.2.1
喷淋式矿井回风换热器外应套塑料袋或防潮纸并应固定在箱内，以免运输中受潮和发生机械8.2.2
损伤。
喷淋式矿井回风换热器出厂应附带下列技术文件：8
产品使用说明书；
产品合格证；
装箱清单。
喷淋式矿井回风换热器包装箱上应有下列标志：制造厂名称；
产品型号和名称；
净质量、毛质量；
外形尺寸；
NB/T51048—2016
“向上”“禁止翻滚”和“堆层码放极限”等。有关包装、储运标志应符合GB/T191的有关规定。8.3运输
喷淋式矿井回风换热器整体包装运输或分件包装运输，应符合陆路或水路装载及运输要求。8.4购存
喷淋式矿井回风换热器应贮存在无腐蚀气体、通风良好、干燥的场所。
